Hva er Videoanalyseutstyr, og hva brukes det til?

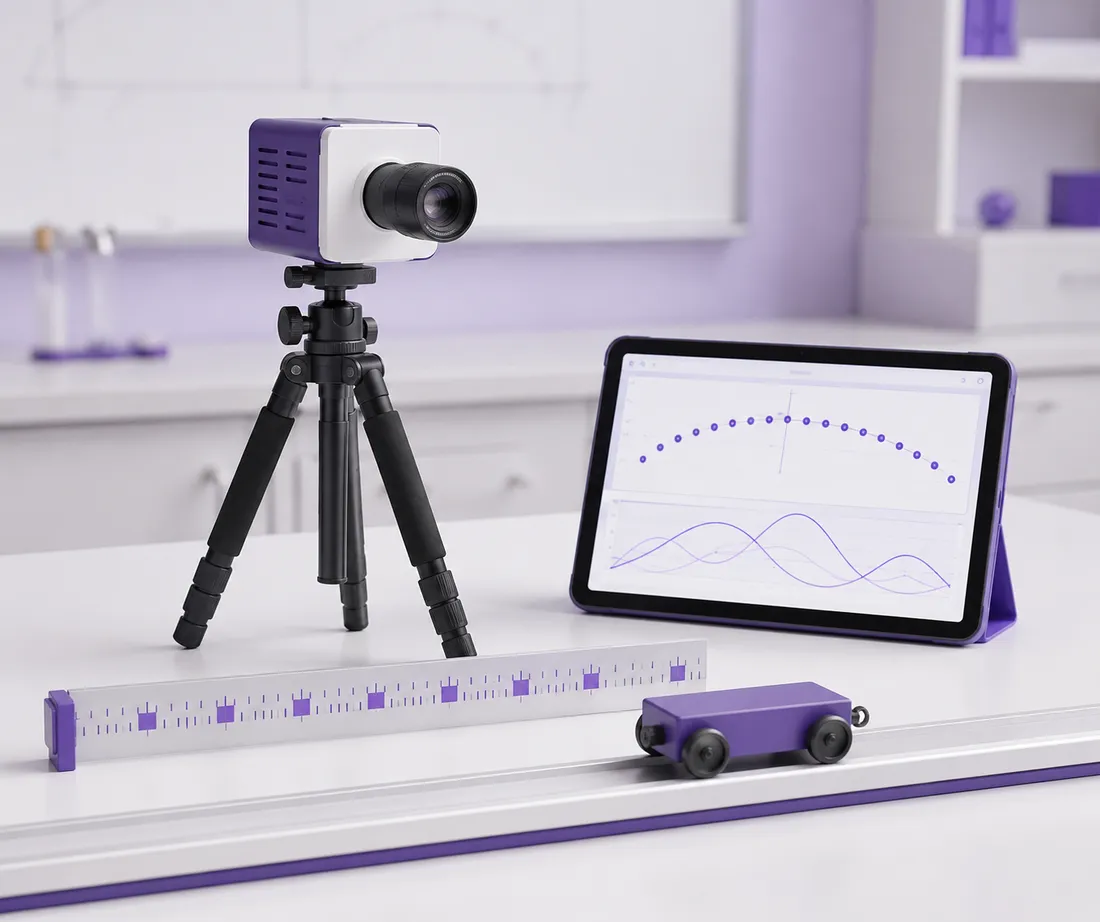

Videoanalyseutstyr er kamera, stativ, kalibreringsobjekt, belysning og programvare som omformer bildeposisjon til fysiske koordinater over tid. Metoden gjør synlig bevegelse kvantitativ uten at en fysisk sensor må festes til objektet. I et godt forsøk må videoanalyseutstyr vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Hvert videobilde tidsstemples ut fra bildefrekvensen. Et kjent mål i samme plan omformer piksler til meter, og et koordinatsystem knytter sporingspunktet til posisjon. Forskjeller mellom bilder gir fart og akselerasjon. I et godt forsøk må videoanalyseutstyr vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Videoanalyse brukes til kast, fall, kollisjon, pendel, bølger, rullebevegelse, gang- og idrettsanalyse og to-dimensjonal bevegelse. Metoden er særlig nyttig når flere objekter eller hele baner skal studeres samtidig. I et godt forsøk må videoanalyseutstyr vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Videoanalyse = kamera og programvare som omformer pikselposisjon til posisjon som funksjon av tid
Metoden blir svak når bevegelsen går ut av kalibreringsplanet, objektet skjules, kameraet beveger seg, lukketiden gir bevegelsesuskarphet eller bildefrekvensen er for lav. I et godt forsøk må videoanalyseutstyr vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Tidsakse
- bestemmes av fps og eventuelt variabel bildefrekvens
- Lengdeskala
- kjent referanse i bevegelsesplanet
- Rådata
- pikselkoordinater per bilde
- Viktig feil
- perspektiv og parallax
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Bevegelsessensor, Fotocelle, Akselerometer.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva videoanalyseutstyr kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Kamera
Registrerer bilder med kjent tidsintervall.
Stativ
Holder optisk akse og utsnitt stabilt.
Kalibreringsmål
Gir kjent lengde i riktig plan.
Belysning
Reduserer uskarphet og forbedrer kontrast.
Sporingsmarkør
Et tydelig punkt som representerer objektet.
Analyseprogram
Kalibrerer, sporer, filtrerer og eksporterer data.
Fra bilder til posisjon, fart og akselerasjon
Når bilde n har tidspunkt t_n=n/fps og kalibreringen gir meter per piksel, kan posisjon beregnes. Sentrerte differanser gir ofte bedre numerisk estimat av fart enn enkle framoverdifferanser. I et godt forsøk må videoanalyseutstyr vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
t_n = n/fps, v_n ≈ (x_{n+1}−x_{n−1})/(2Δt)Typer, størrelser og faglige bruksområder
Videoanalyseutstyr finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Mobilkamera
Tilgjengelig, høy fps og enkel filming.
Systemkamera
Kontroll over lukker, optikk og manuelle innstillinger.
Høyhastighetskamera
Raske kollisjoner, vibrasjon og kortvarige hendelser.
Dokumentkamera/webkamera
Stasjonære skoleoppsett og sanntidsanalyse.
| Variant | Bruk | Begrensning |
|---|---|---|
| Mobil 60–240 fps | kast og kollisjon | ukjent variabel fps uten kontroll |
| Systemkamera | god optisk kvalitet | komplisert filflyt |
| Høyhastighet | svært rask bevegelse | svakt lys og store filer |
| Webkamera | enkel kontinuerlig logging | raske hendelser |
Slik velger du riktig variant og arbeidsbetingelser
Velg videoanalyseutstyr ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Tidsoppløsning
Objektet bør flytte seg moderat mellom bilder.
Lukketid
Kort nok til skarpe kanter uten overdreven støy.
Geometri
Kameraets sensorplan bør være parallelt med bevegelsesplanet.
Kontrast og markør
Sporingspunktet må være entydig gjennom hele opptaket.
Kalibreringsmålet må ligge i samme plan
En målestokk nær kameraet og et objekt lenger bak får ulik pikselstørrelse. Det gir systematisk skaleringsfeil som ikke forsvinner med flere datapunkter.
Korrekt bruk av Videoanalyseutstyr
Korrekt bruk av videoanalyseutstyr begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Planlegg bevegelsesplanet
Velg utsnitt og kamera vinkelrett på planet.
Fest kameraet
Bruk stativ og slå av digital stabilisering ved behov.
Plasser kalibreringsmål
I samme plan og med kjent lengde.
Velg fps og lukketid
Test at objektet blir skarpt og får nok punkter.
Film med tydelig start og slutt
Unngå zoom og kamerabevegelse.
Importer og bekreft tidsbase
Kontroller faktisk fps og eventuelle tapte bilder.
Kalibrer og spor
Definer akser, skala og samme referansepunkt.
Analyser rådata før glatting
Vurder residualer, uteliggere og modell.
Videoanalysetrener: fps og skalafeil
Juster bildefrekvens og skaleringsfeil. Modellen viser tidssteget og hvorfor en liten kalibreringsfeil følger alle avledede størrelser.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For videoanalyseutstyr er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Global mot rolling shutter
Linjer kan eksponeres på ulike tidspunkter og bøye raske objekter.
Variabel bildefrekvens
Mobilvideo kan ha ujevne tidssteg selv om filen oppgir nominell fps.
Perspektiv
Avstand fra kamera endrer piksel-til-meter-faktor.
Sporingspunkt
Senter av masse, kant og refleks gir ulike baner.
Numerisk derivasjon
Små posisjonsfeil blir større i fart og svært store i akselerasjon.
Objektivforvrengning
Vidvinkel gjør skalaen posisjonsavhengig.
Lys og lukker
Kort lukker krever mer lys, ellers øker bildestøy.
Modelltilpasning
En fysisk modell kan være mer robust enn direkte punktvis derivasjon.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For videoanalyseutstyr må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Kalibreringsplan | feil skala gir systematisk feil i x og v | referanse i samme plan |
| Kameravinkel | perspektiv forvrenger bane og komponenter | optisk akse normalt på planet |
| Uskarphet | sporingspunkt blir bredt og tilfeldig | kortere lukker og bedre lys |
| Lav fps | få punkter og dårlig tidsoppløsning | øke fps eller senke bevegelse |
| Manuell sporing | operatørvariasjon | samme definisjon og kontrollspor |
Resultatet må tolkes, ikke bare avleses
Mange bilder betyr ikke automatisk høy kvalitet. Feil geometri kan gi tusen presise, men systematisk gale koordinater. I et godt forsøk må videoanalyseutstyr vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer videoanalyseutstyr, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Skalaen ligger utenfor bevegelsesplanet | avstand blir systematisk feil | flytt målestokken til objektplanet |
| Kamera zoomes under opptak | piksel-til-meter endres | lås brennvidde og utsnitt |
| Objektet spores i ulike punkter | banen får kunstige hopp | definer ett fysisk referansepunkt |
| Nominell fps brukes ukritisk | tidsaksen kan bli feil | kontroller metadata og bildeintervaller |
| Akselerasjon differensieres rått | støy dominerer | tilpass fysisk modell eller begrunnet filter |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for videoanalyseutstyr omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Prosjektil
Bruk sikker bane, skjerm og avtrekk uten personer i banen.
Tunge objekter
Sikre stativ og fangområde.
Sterk belysning
Unngå varme lamper nær brennbart materiale.
Personvideo
Følg samtykke og personvern ved filming av elever.
Stopp ved løs kamerarigg, mennesker i banen eller uforutsigbar prosjektildynamikk
Sikre forsøksområdet, fjern energikilden og bygg opp på nytt før ny filming.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til videoanalyseutstyr. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Rengjør optikk forsiktig
Støv og fingermerker svekker kontrast.
Beskytt stativgjenger
Løs rigg gir kamerabevegelse.
Bevar originalfil
Komprimert eksport kan endre fps og bildekvalitet.
Arkiver kalibreringsbilde
Gjør senere etterprøving mulig.
Videoanalyseutstyr eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Videoanalyseutstyr er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Videoanalyse | 2D-bane og flere objekter | skjult eller tredimensjonal bevegelse |
| Bevegelsessensor | direkte x(t) i én retning | komplekst 2D-forløp |
| Fotocelle | svært presis kanttid | kontinuerlig bane |
| Akselerometer | måling på objektet | posisjon uten integrasjonsdrift |
Det elever ofte søker etter om Videoanalyseutstyr
Hvor mange fps trenger man?
Velg slik at bevegelsen får mange skarpe punkter uten at hvert steg blir mindre enn sporingsusikkerheten.
Hvor skal målestokken ligge?
I samme plan som objektets bevegelse.
Hvorfor blir akselerasjonen støyete?
Den krever to derivasjoner av posisjon og forsterker piksel- og sporingsfeil.
Kan mobiltelefon brukes?
Ja, men faktisk fps, stabilisering, rolling shutter og automatisk zoom må vurderes.
Hva er viktigst på eksamen?
Geometri, skala, tidsbase, sporingspunkt, usikkerhet og fysisk modell.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere videoanalyseutstyr, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Planlegg videoanalyse av et kast.
Drøft perspektivfeil.
Hvorfor bruke modelltilpasning?
Hvordan kontrollerer du tidsaksen?
Karakter 2–3
Kjenner igjen videoanalyseutstyr og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hvor skal kalibreringsmålestokken plasseres?
Relevante forsøk i kjemi, biologi og fysikk
Videoanalyseutstyr inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Prosjektilbevegelse
Bestem startfart og tyngdeakselerasjon.
Kollisjon
Følg to objekter før og etter støt.
Pendel
Mål vinkel, periode og demping.
Rullebevegelse
Sammenlign translasjon og rotasjon.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Offisiell prosjektressurs for videoanalyse og modellering.
Offisiell undervisningsressurs om videoanalyse.
Kompetansemål om eksperimenter, bevegelse, energi, bølger, elektrisitet og dataanalyse.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
