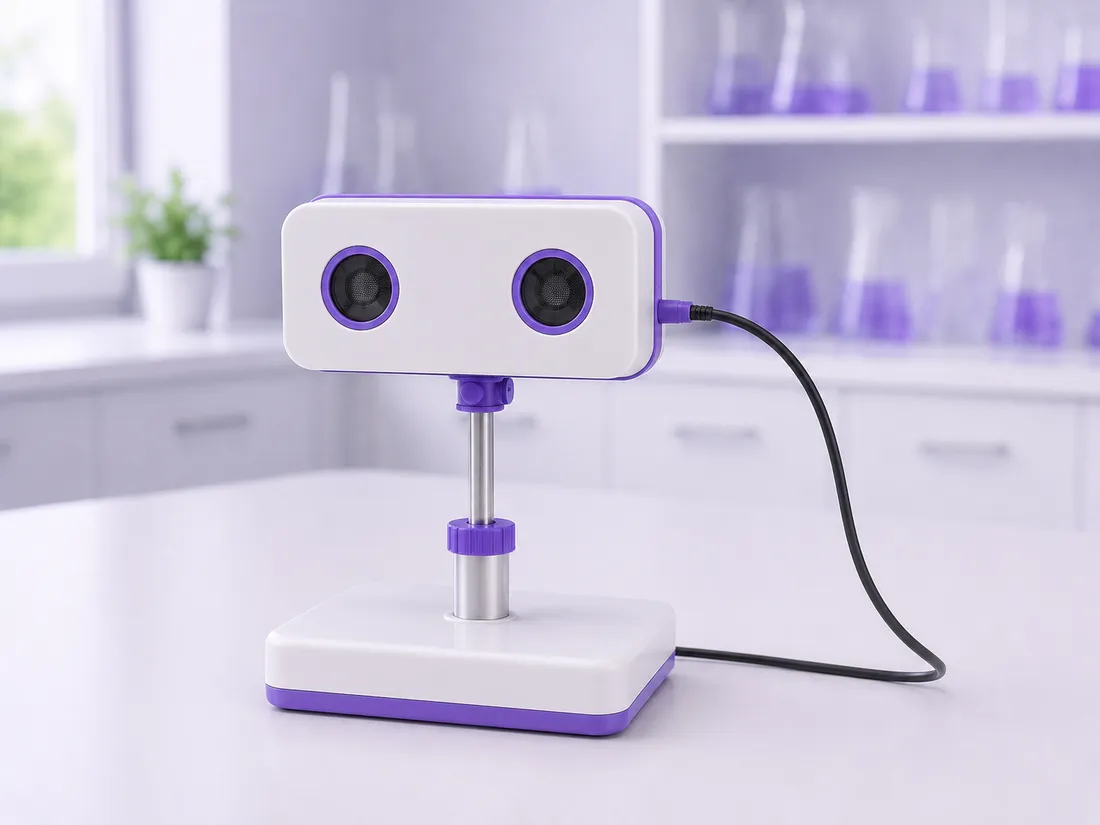

Hva er Bevegelsessensor, og hva brukes det til?
En bevegelsessensor registrerer avstand til et objekt som funksjon av tid og lar programvaren beregne fart og akselerasjon. I skolelaboratoriet er ultralyd vanlig: sensoren sender en kort lydpuls, måler tiden til ekkoet kommer tilbake og beregner avstanden fra lydfarten. For bevegelsessensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Avstanden finnes fra s = c Δt/2 fordi lyden går fram og tilbake. Programvaren filtrerer ekko, velger gyldig mål og beregner numeriske deriverte. Fart og særlig akselerasjon forsterker støy, så sampling, glatting og objektets refleksjon er avgjørende. For bevegelsessensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Sensoren brukes til gange, traller, fritt fall, kast, pendel, harmonisk svingning og kollisjoner. Den gir kontinuerlig x(t), v(t) og a(t) uten fysisk kontakt når objektet har tilstrekkelig stor og stabil refleksjonsflate. For bevegelsessensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Bevegelsessensor = ultralyd vanlig: sensoren sender en kort lydpuls, måler tiden til ekkoet kommer tilbake og beregner avstanden fra lydfarten
Ultralydsensoren har en blindsone nær fronten og kan miste små, myke, skrå eller uregelmessige objekter. Flere sensorer kan forstyrre hverandre. Den måler nærmeste gyldige ekko, ikke nødvendigvis objektet eleven tenker på. For bevegelsessensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
- Direkte måling
- ekkoets tur-retur-tid
- Beregnet
- fart og akselerasjon fra posisjonsdata
- Kritisk geometri
- stor flate omtrent vinkelrett på sensoren
- Vanlige problemer
- blindsone, sideekko, interferens og støy
Relaterte emner: laboratorieutstyr, datalogger, måleusikkerhet, feilkilder, praktisk eksamen, Fysikk 1, Biologi 1, Naturfag.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva bevegelsessensor kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Ultralydsender
Sender korte pulser med kjent timing.
Mottaker
Registrerer ekko og amplitude.
Signalbehandling
Velger gyldig ekko og avviser noe støy.
Referanseplan
Avstand måles fra et definert punkt i sensorhuset.
Montering
Retter sensoren langs bevegelsesaksen.
Datalogger/programvare
Tidsstempler, filtrerer og deriverer data.
Avstand fra ekkotid
Lydfarten avhenger av lufttemperatur. Tofaktoren kommer av at pulsen går fra sensor til objekt og tilbake. Fart og akselerasjon beregnes deretter numerisk fra x(t). For bevegelsessensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
x = cΔt/2, v = dx/dt, a = dv/dtTyper, størrelser og faglige bruksområder
Bevegelsessensor finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Ultralydsensor
Kontaktfri avstand til stor reflektor i luft.
Optisk posisjonssensor
Kamera eller lysbasert sporing med markør.
Bevegelseskoder
Hjul/skinnekoder måler relativ posisjon med høy lokal oppløsning.
Videoanalyse
Etterbehandling av bevegelse med kalibrert målestokk og perspektiv.
| Variant | Bruk | Begrensning |
|---|---|---|
| Ultralyd | gange og tralle over meter | svært små eller myke objekter |
| Fotocelle | presis tidspunkt ved ett plan | kontinuerlig posisjon |
| Encoder | tralle på skinne | fri bevegelse i rom |
| Videoanalyse | 2D-bane og arkiv | umiddelbar sanntidsfeedback |
Slik velger du riktig variant og arbeidsbetingelser
Velg bevegelsessensor ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Avstandsområde
Hold hele bevegelsen utenfor blindsonen og innen maksimal rekkevidde.
Reflektor
Bruk bred, hard og omtrent vinkelrett flate.
Samplingsfrekvens
Velg nok punkter for raskeste relevante endring uten unødig støy.
Miljø
Unngå flere ultralydkilder, trekk og sidevegger som gir sterke ekko.
Fart og akselerasjon er beregnet, ikke direkte målt
Derivasjon forsterker små posisjonsfeil. Vurder alltid x(t) før du tolker v(t) og a(t).
Korrekt bruk av Bevegelsessensor
Korrekt bruk av bevegelsessensor begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Monter sensoren stabilt
Rett den langs bevegelsesbanen og definer positiv retning.
Finn blindsonen
Test nærgrensen før vognen plasseres.
Fest reflektor
Bruk en bred plate som ikke roterer.
Velg rate og måletid
Kjør kort test og se om kurven er glatt uten tap.
Nullstill eller definer startposisjon
Dokumenter om grafen viser absolutt avstand eller forskyvning.
Samle flere repetisjoner
Hold startbetingelse og bane like.
Analyser x før v og a
Finn hopp og feil ekko før derivasjon.
Eksporter rådata
Bevar sampling, filter og tidsskala.
Bevegelsessensortrener: avstand og ekkotid
Juster avstand og ekkotid. Treneren viser tur-retur-prinsippet og minner om lydfart og blindsone.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For bevegelsessensor er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Lydfart
c øker med temperatur; sterk temperaturgradient kan bøye lydbanen.
Strålekjegle
Sensoren ser et område, ikke en tynn linje. Sideobjekter kan bli nærmeste ekko.
Blindsone
Senderen og mottakeren må slutte å ringe før et nært ekko kan skilles.
Ekkovalg
Programvaren kan hoppe mellom objekt, gulv og bakgrunn og lage diskontinuitet.
Numerisk derivasjon
Små tilfeldige posisjonsfeil blir større i v og enda større i a.
Filterforsinkelse
Glattingsfilter reduserer støy, men kan flytte topper i tid.
Pendelgeometri
Sensoren måler avstand langs lydaksen, ikke direkte buelengde eller vinkel.
Kollisjon
Raske retningsendringer krever høy rate og kan overskrides av sensorens maksrate.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For bevegelsessensor må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Skrå reflektor | tap og hopp i ekko | vinkelrett plate |
| Blindsone | manglende nærdata | flytt startposisjon |
| Sideekko | falsk avstand | rydd strålekjeglen |
| Lav rate | runde topper og feil a | øke sampling |
| Sterk glatting | tidsforsinkelse | rapporter filter og bruk rådata |
Resultatet må tolkes, ikke bare avleses
Måleverdien skal alltid vurderes sammen med rådata, kontroll, kalibrering, oppløsning, responstid og de konkrete betingelsene i forsøket. For bevegelsessensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer bevegelsessensor, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Sensor rettes mot smal krok | ustabil refleksjon | bruk bred plate |
| Akselerasjon tolkes uten x-kontroll | støy blir fysikk | sjekk posisjon først |
| To sensorer sender samtidig | kryssinterferens | synkroniser eller skjerm |
| Start i blindsonen | kurven hopper | øk avstand |
| Avstand til sensorhus måles tilfeldig | systematisk offset | bruk referanseplan |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for bevegelsessensor omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Bevegelig vogn
Bruk endestopp og hold hender ute av banen.
Stativ og kabler
Sikre mot velting og snubling.
Ultralyd
Normale skolesensorer er ikke hørselsmåling eller medisinsk utstyr.
Fallforsøk
Avgrens droppsone og beskytt gulv og sensor.
Stopp ved kollisjonsfare, sensor i bevegelsesbanen eller gjentatte feil ekko
Gjør banen trygg, flytt sensor/reflektor og kjør ny prøve før data brukes.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til bevegelsessensor. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Hold fronten ren
Støv og tape kan dempe lyd.
Ikke slå på transduseren
Keramiske elementer kan skades.
Avlast kabel
Bevegelse i kabel skal ikke vri sensorretningen.
Test mot flat vegg
En kjent avstand avslører offset og feil ekko.
Bevegelsessensor eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Bevegelsessensor er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Bevegelsessensor | kontinuerlig x(t), v(t), a(t) | presise enkeltpasseringer |
| Fotocelle | svært presise tider | kontinuerlig posisjon |
| Videoanalyse | 2D og perspektiv | umiddelbar sanntidskurve |
| Encoder | høy skinneoppløsning | fri kontaktløs måling |
Det elever ofte søker etter om Bevegelsessensor
Hva måler en bevegelsessensor?
Den måler posisjon over tid; fart og akselerasjon beregnes fra posisjonsdata.
Hvorfor hopper grafen?
Sensoren kan bytte mellom ekko fra objekt, gulv eller bakgrunn, eller objektet er for skrått.
Hva er blindsone?
Området nær sensoren der ekkoet kommer før senderen er klar til å motta.
Hvordan måles negativ fart?
Fortegnet følger definert positiv retning; bevegelse mot sensoren kan bli negativ eller positiv etter programinnstilling.
Hvorfor er akselerasjonsgrafen støyete?
To numeriske derivasjoner forsterker posisjonsstøy og kvantisering.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere bevegelsessensor, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar ultralydmålingen.
Planlegg tralleforsøk.
Drøft støy i a(t).
Sammenlign med fotocelle.
Karakter 2–3
Kjenner igjen bevegelsessensor og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva bør kontrolleres før fart og akselerasjon tolkes?
Relevante forsøk i kjemi, biologi og fysikk
Bevegelsessensor inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Rettlinjet bevegelse
Sammenlign x-, v- og a-grafer.
Harmonisk svingning
Mål periode, amplitude og demping.
Kollisjon
Kombiner med kraftsensor og bevegelsesmengde.
Fritt fall
Bruk egnet hurtig sensor eller vurder fotocelle/video som alternativ.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Ultralydmåling av posisjon, fart og akselerasjon og råd for gode data.
Kompetansemål om forsøk, datanalyse, modeller, krefter, bevegelse og elektriske kretser.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
