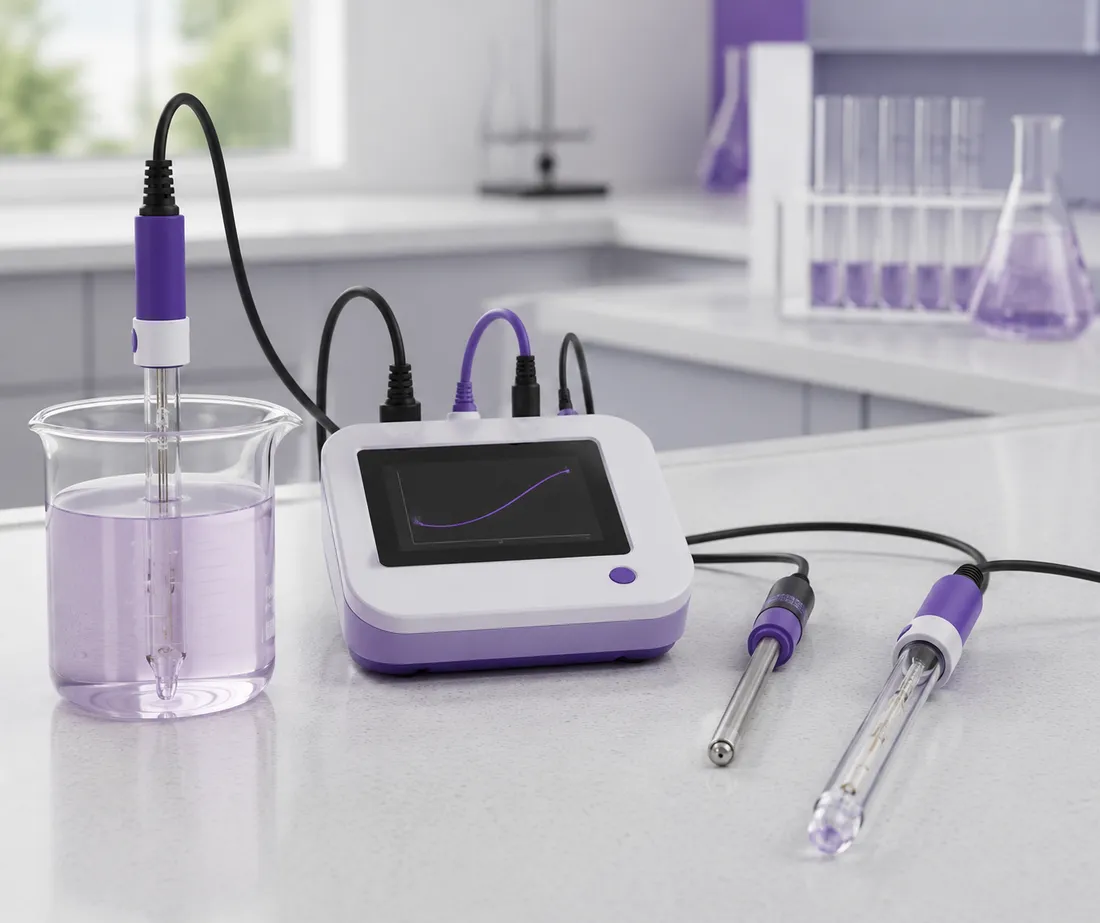

Hva er Datalogger, og hva brukes det til?
En datalogger er et elektronisk system som mottar signaler fra én eller flere sensorer, tidsstempler målingene, omformer analoge signaler til digitale verdier og lagrer eller sender datasettet til programvare. Den gjør det mulig å følge raske eller langsomme prosesser uten manuell avlesning.
Måleprosessen består av sensorrespons, signalbehandling, analog-digital-omforming, sampling, tidsbase, lagring og analyse. Samplingsfrekvensen må være høy nok til den raskeste relevante endringen, men ikke så høy at datamengde, støy og batteribruk dominerer. Sensorens egen responstid kan være viktigere enn loggerens maksimale rate.
Dataloggere brukes til temperatur, pH, lys, trykk, bevegelse, kraft, spenning, CO₂, oksygen og feltmålinger. De er særlig nyttige for titreringskurver, reaksjonsforløp, avkjøling, fotosyntese, pendelbevegelse og miljøserier.
Datalogger = et elektronisk system som mottar signaler fra én eller flere sensorer, tidsstempler målingene, omformer analoge signaler til digitale verdier og lagrer eller sender datasettet til programvare
En datalogger gjør ikke sensoren mer nøyaktig og kan ikke kompensere for feil plassering, manglende kalibrering eller en prøve som ikke representerer systemet. Automatisk graf betyr heller ikke at årsakssammenhengen er bevist.
- Kanaler
- analoge, digitale eller trådløse sensorer
- Sampling
- målinger per sekund eller tidsintervall
- Tidsbase
- må være stabil og synkron mellom kanaler
- Data
- råverdier, metadata, kalibrering og behandlet resultat
Relaterte emner: laboratorieutstyr, måleusikkerhet, feilkilder, praktisk eksamen.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva datalogger kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Sensorinnganger
Strømforsyning, signal og identifikasjon må passe sensor og kanaltype.
A/D-omformer
Konverterer analog spenning til diskrete digitale nivåer med gitt oppløsning.
Prosessor og klokke
Styrer sampling, tidsstempel, beregning og synkronisering.
Minne
Begrenser varighet, antall kanaler og lagringsfrekvens ved frakoblet logging.
Skjerm/programvare
Viser tabell, graf, regresjon, derivert verdi og enhetskontroll.
Tilkobling
USB, Bluetooth, Wi-Fi eller intern lagring påvirker rekkevidde og datatap.
Sampling, datamengde og Nyquist
En ideell sinuskomponent krever samplingsfrekvens over det dobbelte av høyeste frekvens, men praktisk skoledata trenger ofte betydelig høyere rate for form, tidspunkt og støyvurdering.
f_s > 2·f_max og N = f_s · T · antall kanalerTyper, størrelser og faglige bruksområder
Datalogger finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Frittstående logger
Skjerm og lagring uten PC; godt i felt.
Sensorgrensesnitt
Kobler sensorer til PC/nettbrett og programvare.
Trådløs sensor
Logger og sensor i samme enhet med Bluetooth/USB.
Mikrokontroller
Fleksibel programmering, men krever kode, kalibrering og elektrisk forståelse.
| Variant | Bruk | Begrensning |
|---|---|---|
| Frittstående | felt og elevgrupper | svært avansert analyse på liten skjerm |
| PC-grensesnitt | live analyse og mange kanaler | langtidsfelt uten datamaskin |
| Trådløs sensor | fleksibel plassering | miljø med radioskjerming eller batteribegrensning |
| Mikrokontroller | egenutviklet målesystem | rask standardøvelse uten feilsøking |
Slik velger du riktig variant og arbeidsbetingelser
Velg datalogger ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Prosessens tidsskala
Estimer raskeste relevante endring og velg rate med sikkerhetsmargin.
Måletid og minne
Beregn antall datapunkter og unngå unødvendig høy rate.
Sensorrespons
Loggeren kan sample raskt, men en treg probe gir fortsatt tidsforsinkelse.
Synkronisering
Velg felles klokke når flere sensorer skal sammenlignes eller faseforskyvning måles.
Maksimal samplingsfrekvens er sjelden målet
Riktig frekvens beskriver fenomenet med minst mulig støy, datamengde og energibruk. Begrunn valget før forsøket starter.
Korrekt bruk av Datalogger
Korrekt bruk av datalogger begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Definer problemstilling og variabler
Bestem hva som er uavhengig, avhengig og kontrollert før sensorene kobles.
Velg og kontroller sensorer
Sjekk område, kalibrering, responstid, enhet og kjemisk/mekanisk kompatibilitet.
Planlegg sampling
Velg frekvens, varighet, trigger og antall kanaler etter fenomenet.
Monter og nullstill
Plasser sensorene representativt og gjennomfør null-/referansekontroll.
Kjør en kort test
Se etter metning, støy, tidsforsinkelse, trådløst tap og feil enhet.
Samle rådata
Unngå å endre oppsett midt i serien uten å logge hendelsen.
Analyser med modell
Bruk graf, regresjon, derivert eller integrert verdi med residualer og usikkerhet.
Eksporter og arkiver
Lagre råfil, metadata, behandlingslogg og figur med akser og enheter.
Dataloggertrener: samplingsfrekvens og måletid
Juster rate og varighet. Treneren viser datamengde, risiko for aliasing og hvorfor sensorrespons må vurderes separat.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For datalogger er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Aliasing
For lav sampling kan få raske variasjoner til å se langsomme eller helt annerledes ut. Anti-alias-filter og høyere rate reduserer risiko.
Kvantiseringsoppløsning
A/D-omformeren deler måleområdet i trinn. Smalt riktig område kan gi bedre effektiv oppløsning.
Tidsstempel og jitter
Ujevn tid mellom målinger påvirker frekvens- og derivatanalyse.
Digital filtrering
Glidende middel og lavpass kan redusere støy, men forsinker signal og kan skjule raske hendelser.
Datamassasje
Automatisk utjevning og interpolasjon må ikke presenteres som rådata.
Metadata
Uten sensor-ID, enhet, rate og kalibrering kan et tallsett være umulig å tolke eller reprodusere.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For datalogger må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| For lav rate | aliasing og tap av toppverdier | test høyere rate og vurder spektrum |
| For høy rate | større filer og mer høyfrekvent støy | velg etter prosess og filter |
| Sensor mettes | flate topper og tapte data | velg større område eller endre oppsett |
| Treg sensor | faseforskyvning og dempet topp | inkluder responstid i tolkning |
| Tapt forbindelse | hull eller ulik klokke | lokal logging og synkronisering |
Resultatet må tolkes, ikke bare avleses
aliasing og tap av toppverdier større filer og mer høyfrekvent støy Resultatet skal derfor vurderes sammen med kontrollmålinger, rådata og metodebetingelser.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer datalogger, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Graf uten enheter | resultatet kan ikke tolkes fysisk | merk akser og kanal |
| Standardrate brukes uten vurdering | raske hendelser mistes eller filer blir enorme | begrunn rate |
| Utjevning skjuler rådata | spredning og topper blir borte | bevar råserie og oppgi filter |
| Sensor flyttes under logging | nivåendring tolkes som fenomen | logg hendelse eller start ny serie |
| Flere loggerklokker antas synkrone | feil fase og tidsforskyvning | synkroniser eller mål offset |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for datalogger omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Kabelføring
Unngå snublefare, varme flater, bevegelige deler og kjemikaliesøl.
Trådløst batteri
Kontroller batteri før langt forsøk og bruk godkjent lading.
Sensorgrenser
Overskrid ikke temperatur, trykk, spenning eller kjemisk kompatibilitet.
Data og personvern
Ikke logg identifiserbare helse- eller persondata uten godkjent opplegg.
Stopp ved metning, uventet oppvarming, væske i elektronikk eller sikkerhetskritisk datatap
Gjør forsøket sikkert, lagre eksisterende rådata og feilsøk før målingen gjentas.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til datalogger. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Oppdater kontrollert
Test logger og sensorer etter firmware- eller programvareendring.
Rengjør sensorer separat
Loggerhus tåler sjelden nedsenking eller sterke løsemidler.
Kontroller kontakter
Bøyde pinner og løse kabler gir intermittent signal.
Arkiver kalibrering
Knytt sensor-ID og dato til datasettet.
Datalogger eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Datalogger er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Datalogger | automatisk tidsserie og flere kanaler | enkelt øyeblikksmål uten oppsett |
| Multimeter | rask manuell elektrisk kontroll | lang tidsserie og mange sensorer |
| Oscilloskop | svært raske elektriske signaler | langsomme miljøserier |
| Manuell avlesning | enkel og transparent ved få punkter | raske eller nattlige prosesser |
Det elever ofte søker etter om Datalogger
Hva er en datalogger?
Et system som leser sensorer, tidsstempler og lagrer måleverdier automatisk.
Hvordan velger man samplingsfrekvens?
Velg etter raskeste relevante endring og sensorens responstid, med nok margin til å se form og toppverdier.
Hva er aliasing?
Raske variasjoner registreres for sjelden og vises som en falsk langsommere kurve.
Hvorfor må rådata lagres?
Rådata gjør det mulig å kontrollere filtrering, feilpunkter og analyse på nytt.
Kan flere sensorer sammenlignes direkte?
Ja, når de er synkronisert, kalibrert og har kjent responstid og plassering.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere datalogger, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Begrunn samplingsfrekvens i et temperaturforsøk.
Forklar aliasing med eksempel.
Vurder datakvaliteten i en graf.
Karakter 2–3
Kjenner igjen datalogger og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva er best før en lang datainnsamling?
Relevante forsøk i kjemi, biologi og fysikk
Datalogger inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Avkjølingskurve
Test Newtons avkjølingsmodell og sensorens tidsforsinkelse.
Titreringskurve
Logg pH mot tilsatt volum med synkron volumregistrering.
Fotosyntese
Følg O₂/CO₂ eller lys over tid og kontroller temperatur.
Pendel
Registrer gate- eller bevegelsesdata og analyser periode og demping.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Primær produktdokumentasjon for datainnsamling, sensortilkobling, grafanalyse og lagring i skolelaboratoriet.
Kompetansemål om målinger, modeller, data, usikkerhet og praktisk arbeid i fysikk.
Kompetansemål om undersøkelser, databehandling, cellestruktur, organismer og praktisk arbeid.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
