Hva er Akselerometer, og hva brukes det til?
Et akselerometer er en sensor som registrerer spesifikk kraft langs én eller flere akser og omregner den til akselerasjonsdata. I ro på et bord viser sensoren normalt omtrent 1 g langs den aksen som støtter tyngden, mens den i ideelt fritt fall kan vise nær 0 g. I praktisk arbeid må akselerometer vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
Et MEMS-akselerometer inneholder en mikromekanisk masse som forskyves relativt til sensorhuset. Kapasitive eller piezoresistive elementer måler forskyvningen. Signalet beskriver kontaktkraft per masse, ikke direkte gravitasjonsfeltet alene, derfor må orientering og referansesystem tolkes. I praktisk arbeid må akselerometer vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.

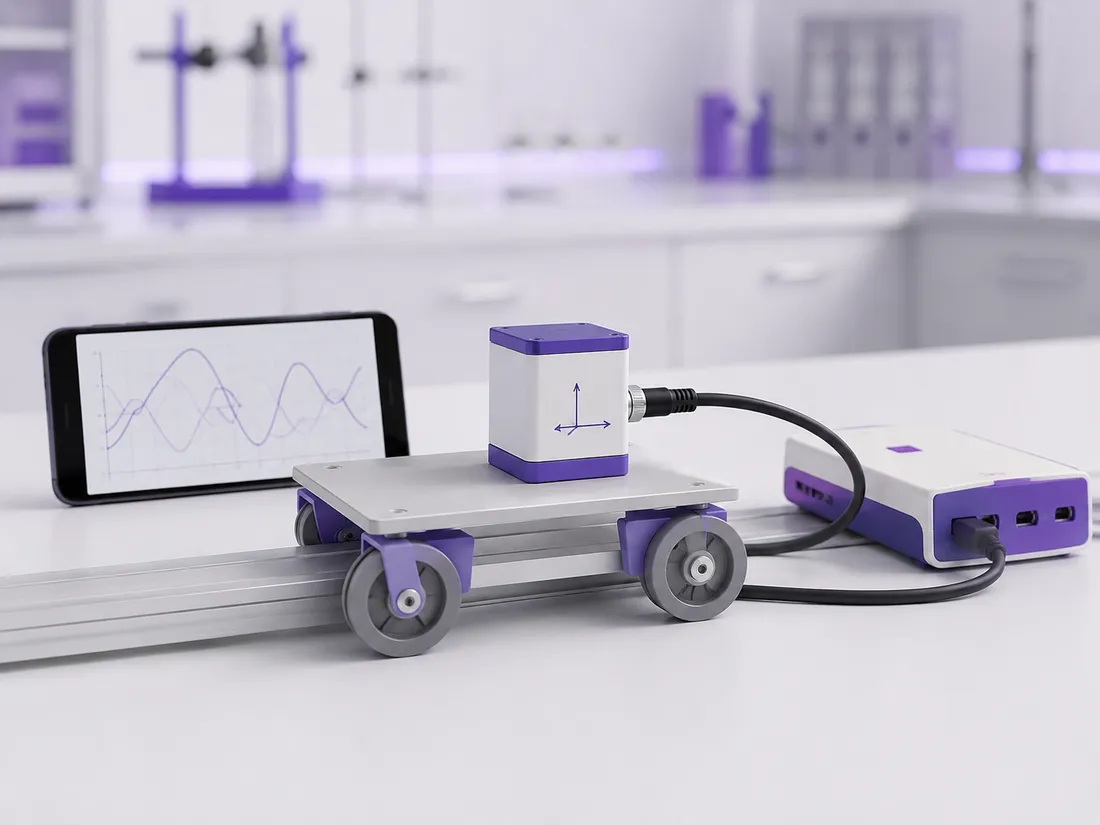

Akselerometer brukes til trallebevegelse, heis, svingning, støt, rotasjon, gange, mobiltelefonforsøk og analyse av kraft og bevegelse. Tre akser kan kombineres til resultant, men komponentene må beholdes for å forstå retningen. I praktisk arbeid må akselerometer vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
Akselerometer = sensor for spesifikk kraft og akselerasjonskomponenter langs definerte akser
Sensorens måleområde og samplingsfrekvens må passe bevegelsen. Den skal ikke brukes i støt over spesifikasjonen, til sikkerhetskritisk navigasjon eller medisinsk vurdering uten egnet sertifisering. I praktisk arbeid må akselerometer vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. Grenseverdier og produsentmerking må leses konkret; generelle tommelfingerregler erstatter ikke datablad eller bruksanvisning. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
- Enhet
- m/s² eller g
- Akser
- én, to eller tre ortogonale retninger
- I ro
- resultant ofte nær 1 g
- Fritt fall
- spesifikk kraft nær 0 g
Relaterte emner: Laboratorieutstyr, Sikkerhetsdatablad og GHS, Måleusikkerhet, Muntlig-praktisk eksamen, Bevegelsessensor, Kraftsensor, Datalogger.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva akselerometer kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
MEMS-masse
Liten masse som forskyves under kraft.
Fjærstrukturer
Holder massen og bestemmer følsomhet.
Elektroder
Måler kapasitans eller resistansendring.
Signalbehandling
Filtrerer, skalerer og digitaliserer.
Aksemerking
Definerer positive x-, y- og z-retninger.
Datalogger
Tidsstempler data med valgt sampling.
Resultant og krafttolkning
Komponentene kan kombineres til en resultant. Newtons andre lov gjelder for objektets inertielle akselerasjon, mens sensoren registrerer spesifikk kraft. I en enkel støttet situasjon er signalet relatert til normalkraft per masse. I praktisk arbeid må akselerometer vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
a_r = √(a_x² + a_y² + a_z²)Typer, størrelser og faglige bruksområder
Akselerometer finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Én-akset sensor
Høy oppløsning langs kjent bevegelsesretning.
Tre-akset sensor
Orientering, resultant og romlig bevegelse.
Lav-g-sensor
Små akselerasjoner med høy følsomhet.
Høy-g-sensor
Støt og raske hendelser med større område.
| Variant | Bruk | Begrensning |
|---|---|---|
| Lav-g | gange og langsom tralle | kraftig kollisjon |
| Høy-g | støt og vibrasjon | små langsomme signal |
| Treakset | fri orientering | enkel rettlinjet analyse |
| Mobiltelefon | tilgjengelig feltmåling | kjent kalibrering og rigid montering |
Slik velger du riktig variant og arbeidsbetingelser
Velg akselerometer ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Måleområde
Toppen må ligge innenfor ±g-området.
Sampling
Velg minst flere ganger høyeste relevante frekvens.
Akser
Rettlinjet bevegelse kan bruke én akse; orientering krever tre.
Montering
Fest rigid og dokumenter akser mot objektet.
Sensoren måler ikke «farten»
Akselerasjon må integreres for å få fart, og små offset gir stor drift. Bruk kjent startbetingelse og kort tidsvindu.
Korrekt bruk av Akselerometer
Korrekt bruk av akselerometer begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Definer koordinatsystem
Tegn positive akser på objektet.
Velg område og sampling
Ta høyde for støt og frekvens.
Fest sensoren rigid
Unngå at kabel eller sensorhus vibrerer separat.
Nullstill eller mål offset
Registrer ro i flere orienteringer.
Start før hendelsen
Få baseline og synkronisering.
Gjennomfør flere repetisjoner
Hold startbetingelse og orientering like.
Se på komponenter og resultant
Ikke skjul retning i bare én sum.
Dokumenter filter og integrasjon
Bevar rådata og begrunn behandling.
Akselerometertrener: komponenter og resultant
Juster to akselerasjonskomponenter og se hvordan resultanten endres.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For akselerometer er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Spesifikk kraft
Akselerometeret måler ikke gravitasjon på samme måte som et fritt koordinatsystem.
Bias
Et lite nullpunktsavvik integreres til stor fart- og posisjonsdrift.
Skalafaktor
Sensorens respons kan avvike litt fra nominell verdi.
Kryssaksefølsomhet
Bevegelse langs én akse kan gi signal på en annen.
Metning
Topper klippes ved målegrensen og kan ikke rekonstrueres.
Aliasing
For lav sampling gjør høyfrekvent vibrasjon til falsk lav frekvens.
Tyngdekomponent
Orienteringsendring flytter g mellom akser.
Rotasjon
Sentripetal og tangentiell akselerasjon avhenger av sensorens avstand til rotasjonsaksen.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For akselerometer må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Offset | drift etter integrasjon | mål baseline og korriger |
| Orientering | g blandes inn i måleaksen | dokumenter akser |
| Metning | klippede topper | velg høyere område |
| Løst feste | egen vibrasjon | rigid montering |
| Lav sampling | aliasing | øk rate og antialiasfilter |
Resultatet må tolkes, ikke bare avleses
Akselerasjonskurven skal vurderes sammen med orientering og kraftmodell. En topp uten kjent akseretning kan ikke tolkes sikkert. I praktisk arbeid må akselerometer vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer akselerometer, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Mobilen holdes i hånden | håndbevegelse blandes inn | fest enheten |
| g trekkes fra feil akse | systematisk feil | bruk orienteringsdata |
| Fart integreres over lang tid | bias gir stor drift | kort vindu og offsetkorreksjon |
| Sensoren metter ved støt | toppen blir for lav | høyere g-område |
| Resultant brukes alene | retning går tapt | analyser komponenter |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for akselerometer omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Støt og kast
Sikre sensor og avgrens bane.
Roterende system
Bruk skjerm og fest kabel.
Kjøretøy/heis
Ikke forstyrr sikker drift eller dører.
Mobiltelefon
Beskytt enheten mot fall og personvernbrudd.
Stopp ved løs sensor, kabel i bevegelsesbane eller gjentatt metning
Sikre oppsettet, velg riktig område og kjør ny måling før data brukes.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til akselerometer. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Unngå slag over området
MEMS-element kan skades permanent.
Avlast kabel
Reduser mekanisk moment på kontakten.
Kontroller mot ±g-orientering
Seks orienteringer kan avsløre offset og skalafaktor.
Oppbevar tørt
Fukt og korrosjon påvirker elektronikk.
Akselerometer eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Akselerometer er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Akselerometer | rask lokal akselerasjon og vibrasjon | direkte posisjon |
| Bevegelsessensor | kontinuerlig posisjon i én retning | påmontert støtdata |
| Fotocelle | presis passeringstid | kontinuerlig akselerasjon |
| Videoanalyse | 2D-posisjon og bane | svært høyfrekvent vibrasjon |
Det elever ofte søker etter om Akselerometer
Hvorfor viser akselerometer 1 g i ro?
Støtten gir spesifikk kraft som balanserer tyngden; sensoren registrerer denne.
Hva viser det i fritt fall?
Nær 0 g fordi sensor og masse faller sammen uten støtte.
Hvordan får man fart?
Integrer akselerasjon med kjent startfart og offsetkorreksjon, men drift øker raskt.
Hva betyr tre akser?
Tre ortogonale komponenter som beskriver retning i rommet.
Hvor høy sampling trengs?
Flere ganger høyeste relevante frekvens, med margin og antialiasfiltrering.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere akselerometer, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar 1 g i ro.
Planlegg et heisforsøk.
Drøft integrasjonsdrift.
Hvorfor velges høy-g?
Karakter 2–3
Kjenner igjen akselerometer og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva viser et ideelt akselerometer i fritt fall?
Relevante forsøk i kjemi, biologi og fysikk
Akselerometer inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Heis
Analyser start, brems og tilsynelatende vekt.
Trallekollisjon
Sammenlign støtprofil og impuls.
Svingning
Mål frekvens og fase.
Mobilfysikk
Undersøk gange, rotasjon og orientering.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Offisiell manual for pedagogisk treakset ±5 g-sensor.
Kompetansemål om forsøk, dataanalyse, modeller, bevegelse, elektrisitet og stråling.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
