Hva er Fotocelle, og hva brukes det til?

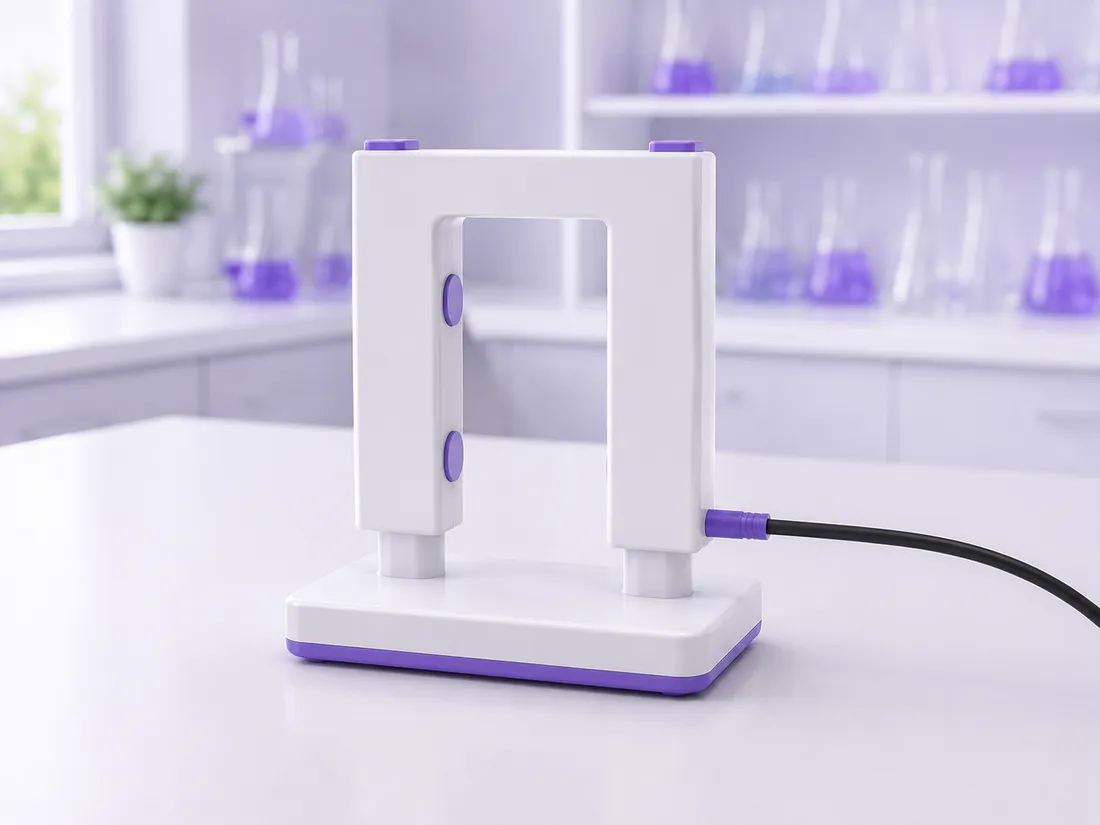

En fotocelle i skolefysikk er vanligvis en fotogate med lyskilde og detektor på hver side av en åpning. Når et objekt eller et flagg bryter strålen, registreres tidspunktet for overgang mellom åpen og blokkert tilstand. Programvaren bruker disse tidene til å beregne perioder, fart og akselerasjon.
Hvis et flagg med kjent lengde L blokkerer strålen i tiden Δt, kan gjennomsnittsfarten gjennom porten beregnes som v = L/Δt. To porter kan måle flytid mellom posisjoner, mens en «picket fence» gir mange tidsintervaller for akselerasjon. Instrumentet måler hendelser, ikke kontinuerlig posisjon.
Fotoceller brukes til fritt fall, traller, kollisjoner, pendler, rotasjon, bølger og prosjektilbevegelse. De gir svært presis tidsregistrering når geometrien er kjent og strålen brytes tydelig.
Fotocelle = vanligvis en fotogate med lyskilde og detektor på hver side av en åpning
Fotocellen gir ikke korrekt fart uten kjent effektiv flaggbredde og riktig timingmodus. Gjennomsnittsfarten gjelder over flaggets passasje, ikke nødvendigvis øyeblikksfarten i ett matematisk punkt.
- Sensor
- infrarød emitter og fotodetektor
- Måling
- åpen/blokkert tilstand og tidsstempel
- Fart
- flaggbredde dividert med blokkeringstid
- Kalibrering
- ofte ingen kalibrering, men geometri må måles
Relaterte emner: laboratorieutstyr, måleusikkerhet, feilkilder, praktisk eksamen.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva fotocelle kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Emitter
Sender stabil infrarød stråle over porten.
Detektor
Fototransistor eller lignende som skifter logisk nivå når strålen brytes.
Portåpning
Definerer måleplanet og maksimal objektstørrelse.
Status-LED
Viser om strålen er blokkert og hjelper ved justering.
Monteringsstang
Fester porten til stativ eller bane uten vibrasjon.
Grensesnitt/programvare
Tidsstempler kanter og velger modus for gate, pendel eller picket fence.
Fart fra blokkeringstid
Farten beregnes fra kjent lengde på flagget i bevegelsesretningen. Usikkerheten avhenger både av lengdemålingen, timingoppløsningen og om flagget passerer vinkelrett gjennom måleplanet.
v = L / Δt og a ≈ Δv / ΔtTyper, størrelser og faglige bruksområder
Fotocelle finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Enkel fotogate
Én port for blokkeringstid, periode eller picket fence.
To fotogater
Flytid mellom to posisjoner og fartsendring.
Laser gate
Ekstern stråle for større objekter eller lengre målelinje.
Trådløs fotogate
Integrert datalogging, flere kanaler og fleksibel plassering.
| Variant | Bruk | Begrensning |
|---|---|---|
| Én gate | fart med kjent flagg og pendelperiode | direkte posisjon over lang bane |
| To porter | flytid og akselerasjon mellom punkter | kontinuerlig bevegelseskurve |
| Picket fence | mange intervaller i fritt fall | store objekter uten mønster |
| Bevegelsessensor | kontinuerlig posisjon og fart | svært presise kanttider |
Slik velger du riktig variant og arbeidsbetingelser
Velg fotocelle ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Timingmodus
Velg gate timing, pendel, picket fence eller pulse etter hendelsen som skal måles.
Flagggeometri
Mål effektiv bredde i bevegelsesretningen og bruk stiv, rett kant.
Montering
Strålen skal stå vinkelrett på bevegelsen og ikke vibrere.
Samplingslogikk
Kontroller om programvaren bruker enkeltkanter, blokkeringstid eller flere porter.
Flaggbredden er en måleparameter
En 2 % feil i oppgitt flaggbredde gir omtrent 2 % systematisk feil i beregnet fart når tiden er riktig.
Korrekt bruk av Fotocelle
Korrekt bruk av fotocelle begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Monter porten stabilt
Fest den slik at objektet kan passere uten kollisjon med armene.
Kontroller gate-status
Blokker strålen med hånd og bekreft at LED/programvare skifter tilstand.
Velg timingmodus
Sett programvaren til korrekt eksperiment før data samles.
Mål flaggbredden
Bruk skyvelære eller linjal og dokumenter lengde og usikkerhet.
Juster bevegelsesbanen
Flagget skal krysse samme stråleplan vinkelrett og uten rotasjon.
Utfør prøvekjøring
Se etter doble kanter, uventede blokkeringer og kollisjonsfare.
Samle flere målinger
Gjenta og vurder spredning, startbetingelser og friksjon.
Analyser med riktig modell
Skill blokkeringstid, flytid og periode og oppgi antakelser.
Fotocelletrener: flaggbredde og blokkeringstid
Juster flaggbredde og blokkeringstid. Treneren beregner fart og viser hvorfor geometri gir direkte systematisk feil.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For fotocelle er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Kantdeteksjon
Tidsstempelet oppstår når detektorens signal passerer en terskel. Stråleprofil og kantgeometri påvirker effektivt tidspunkt.
Gjennomsnittsfart
L/Δt er gjennomsnitt over flaggets passasje. Ved sterk akselerasjon representerer verdien omtrent midten av intervallet, men ikke eksakt uten modell.
Picket fence
Kjente avstander mellom mørke felt gir en serie fartspunkter som kan brukes til lineær tilpasning av v(t).
Pendelmodus
En full periode krever riktig telling av strålepasseringer; én sving kan bryte porten flere ganger.
Aliasing av hendelser
Programvare og port må registrere alle kanter; for raske eller uregelmessige signaler kan hendelser mistes.
Geometrisk parallakse
Skrått flagg får større effektiv bredde langs bevegelsen og gir for høy beregnet fart eller feil timing, avhengig av definisjon.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For fotocelle må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Flaggbredde | proporsjonal systematisk feil i fart | mål flere steder og vinkelrett |
| Skrå passasje | endret effektiv bredde | før objektet i styreskinne |
| Vibrasjon | falske kanter og spredning | stivt stativ og kabelavlastning |
| Feil modus | programvaren tolker hendelser galt | verifiser med håndtest |
| Portavstand | feil gjennomsnittsfart mellom porter | mål fra samme stråleplan |
Resultatet må tolkes, ikke bare avleses
proporsjonal systematisk feil i fart endret effektiv bredde Resultatet skal derfor vurderes sammen med kontrollmålinger, rådata og metodebetingelser.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer fotocelle, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Flaggbredde oppgis i cm som mm | ti ganger feil fart | kontroller enhet og dimensjon |
| Porten står skjevt | effektiv lengde og posisjon endres | juster vinkelrett på banen |
| Pendel teller halvperiode | resultatet blir omtrent halvparten | forstå antall blokkeringer per syklus |
| Status testes ikke | alle data kan bli «blocked» | åpne/lukk shutter og test LED |
| Objektet treffer porten | skade og endret bevegelse | gjør prøvepassasje uten fart |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for fotocelle omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Bevegelige objekter
Hold hender og ansikt unna bane, fallområde og prosjektilretning.
Laser gate
Bruk bare godkjent svak laser og aldri rett strålen mot øyne.
Stativ og kabel
Sikre mot velting og snubling.
Fritt fall
Bruk fangstområde slik at masse ikke treffer føtter eller utstyr.
Stopp hvis porten er løs, laserstrålen er usikret eller objektet kan kollidere
Sikre mekanikken og kjør en langsom test før høyere fart eller fallhøyde brukes.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til fotocelle. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Hold emitter og detektor rene
Støv og tape kan svekke strålen og gi ustabil terskel.
Ikke bøy armene
Geometrien mellom emitter og detektor må beholdes.
Oppbevar kabel uten knekk
Intermitterende kontakt gir tapte hendelser.
Test gate-status før lagring
Registrer feil mens de fortsatt kan reproduseres.
Fotocelle eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Fotocelle er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Fotocelle | svært presis tid ved kjent posisjon | kontinuerlig posisjon uten flagg |
| Bevegelsessensor | x(t), v(t) og a(t) kontinuerlig | kollisjoner i svært kort tidsrom |
| Videanalyse | 2D-bevegelse og synlig spor | høy tidsoppløsning uten raskt kamera |
| Stoppeklokke | grov timing av lange hendelser | millisekundhendelser og reaksjonstidsfri måling |
Det elever ofte søker etter om Fotocelle
Hvordan regner fotocellen fart?
Del kjent flaggbredde i meter på blokkeringstiden i sekunder.
Må en fotocelle kalibreres?
Selve gate-signalet trenger ofte ikke kalibrering, men flaggbredde, portposisjon og timingmodus må kontrolleres.
Hva er en picket fence?
En plate med kjente mørke og lyse felt som bryter strålen flere ganger og gir en tidsserie i fritt fall.
Hvorfor får jeg dobbelt så kort pendelperiode?
Programvaren kan telle hver passering som en periode. Velg pendelmodus eller definer riktig antall passeringer per syklus.
Kan fotocelle måle akselerasjon?
Ja, med flere fartsmålinger fra picket fence eller to/Flere porter og en modell for v(t).
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere fotocelle, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Utled farten fra en fotocellemåling.
Forklar en systematisk feil.
Planlegg måling av tyngdeakselerasjon.
Karakter 2–3
Kjenner igjen fotocelle og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Et 50 mm flagg blokkerer porten i 0,025 s. Hva er farten?
Relevante forsøk i kjemi, biologi og fysikk
Fotocelle inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Fritt fall
Bestem g fra fart som funksjon av tid.
Tralle
Mål fart før og etter kollisjon.
Pendel
Bestem periode uten menneskelig reaksjonstid.
Rotasjon
Tell eiker eller markører og beregn vinkelhastighet.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Primær dokumentasjon om infrarød stråle, blokkeringstid, timingmoduser og instrumentoppløsning.
Kompetansemål om målinger, modeller, data, usikkerhet og praktisk arbeid i fysikk.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
