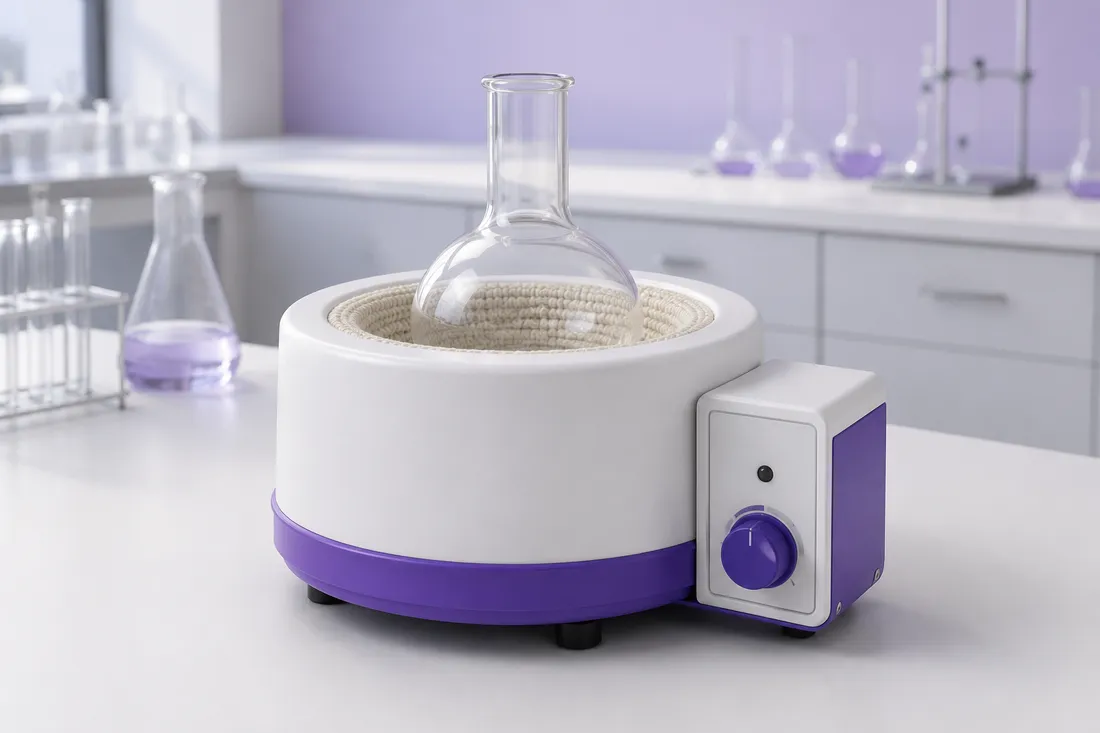

Hva er Varmemantel, og hva brukes det til?
En varmemantel er en elektrisk varmekilde med en formet, varmebestandig kappe som omslutter den nedre delen av en rundkolbe og fordeler varme over et større areal. I et godt forsøk må varmemantel vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Elektrisk motstand i et innebygd varmeelement omdanner strøm til varme. Mantelen leder og stråler varme til glasset, mens naturlig eller tvungen konveksjon sirkulerer væsken. Effektregulering bestemmer energitilførsel, men temperatur må måles separat. I et godt forsøk må varmemantel vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Varmemantler brukes ved destillasjon, reflux, organisk syntese og andre oppsett der rundkolber skal varmes uten åpen flamme. De brukes ikke med feil kolbeform, skadet isolasjon, sølt væske i mantelen eller uten mekanisk støtte. I et godt forsøk må varmemantel vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Varmemantel = en varmemantel er en elektrisk varmekilde med en formet, varmebestandig kappe som omslutter den nedre delen av en rundkolbe og fordeler varme over et større areal
Mantelen kan bli svært varm og fortsetter å avgi varme etter at strømmen er redusert. Effektinnstilling er ikke det samme som temperatur, og kolben skal ikke bæres av mantelen alene. I et godt forsøk må varmemantel vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Varmeflate
- omslutter rundkolbens nedre del
- Energikilde
- elektrisk motstandsvarme
- Styring
- effektregulator eller temperaturkontroller
- Sikker støtte
- stativ og klemme bærer glassapparatet
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Rundkolbe, Destillasjonsapparat, Temperatursensor, Muffe og stativklemme.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva varmemantel kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Formet varmekappe
Tilpasses kolbens nominelle volum.
Motstandselement
Produserer varme ved elektrisk strøm.
Isolasjon
Reduserer varmetap og berøringsfare.
Effektregulator
Varierer gjennomsnittlig tilført effekt.
Temperaturprobe
Måler prøve- eller damptemperatur.
Stativoppsett
Bærer kolbe, kjøler og tilkoblinger.
Tilført energi og temperaturrespons
Elektrisk energi er effekt multiplisert med tid. Bare en andel varmer prøven; resten lagres i mantel og glass eller tapes til omgivelsene. Temperaturresponsen forsinkes av termisk masse. I et godt forsøk må varmemantel vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
E = P·t, Q_prøve = m·c·ΔT, η = Q_prøve/ETre visualiseringer som forklarer Varmemantel
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
En varmemantel gir elektrisk oppvarming rundt en rundkolbe og reduserer lokal flammeeksponering. Mantelen er likevel ikke en full temperaturregulator med mindre den kombineres med egnet styring og temperaturmåling. En energiregulator kan variere gjennomsnittlig effekt ved driftssykluser, mens kolben og innholdet har termisk treghet. Temperaturen kan derfor fortsette å stige etter at effekten reduseres. Kolben må passe mantelen; dårlig kontakt gir ujevn varme, og for liten kolbe kan få lokale varmebelastninger. Mantelen skal ikke brukes som eneste mekaniske støtte. Ved destillasjon må stativ og klemmer bære apparatet, og ledninger, regulator og jordforbindelse kontrolleres før bruk.
Varmeelement rundt kolben
Mantelen fordeler elektrisk varme over en stor del av rundkolbens overflate.
Temperaturrespons over tid
Termisk treghet gir fortsatt temperaturstigning etter at effekten reduseres.
Kolbestørrelse, regulator og støtte
Skissen viser korrekt passform og separat mekanisk støtte.
Typer, størrelser og faglige bruksområder
Varmemantel finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Standardmantel for én kolbe
Rutineoppvarming i bestemt volum.
Mantel med integrert regulator
Enkel effektjustering.
Mantel med ekstern kontroller
Bedre plassering og service.
Flerplassmantel
Parallelle småskalaoppsett.
Omrøringsmantel
Kombinerer varme og magnetisk omrøring.
| Variant | Bruk | Begrensning |
|---|---|---|
| Fast volum | kolbe med korrekt størrelse | andre diametre |
| Effektregulator | gradvis energitilførsel | direkte temperaturantakelse |
| Temperaturkontroller | settpunkt med probe | probe plassert feil |
| Flerplass | parallelle prøver | ulike kolbestørrelser |
| Omrøringsmantel | jevnere temperatur | viskøs prøve uten egnet magnet |
Slik velger du riktig variant og arbeidsbetingelser
Velg varmemantel ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Kolbevolum
Kolben må ha riktig diameter og kontakt.
Temperaturområde
Mantel, probe og glass må tåle planlagt temperatur.
Kontrollbehov
Velg separat temperaturkontroll ved følsom prosess.
Atmosfære
Løsemiddeldamp krever avtrekk og sikre elektriske komponenter.
Prosent på regulatoren er ikke grader Celsius
En effektregulator styrer energitilførselen. Samme innstilling kan gi ulike temperaturer ved ulik prøve, kolbe, luftstrøm og tid.
Korrekt bruk av Varmemantel
Korrekt bruk av varmemantel begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Kontroller mantel, kabel og jord
Ikke bruk skadet tekstil, isolasjon eller plugg.
Velg ren og tørr rundkolbe
Riktig størrelse og uten sprekk.
Fest kolben mekanisk
Klem ved halsen med avlastning for sideutstyr.
Plasser temperaturprobe riktig
Mål prøven eller dampen etter formålet.
Start med lav effekt
Øk trinnvis mens temperatur og koking observeres.
Sørg for omrøring eller kokestein
Forebygg lokal overoppheting og støtkoking.
Reduser effekten før målpunkt
Ta høyde for termisk treghet.
Koble fra og avkjøl
Ikke flytt eller berør før temperaturen er kontrollert.
Varmemanteltrener: effekt, tid og energi
Juster elektrisk effekt og oppvarmingstid. Modellen beregner energi og forklarer hvorfor prøvetemperaturen krever en termisk modell.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For varmemantel er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Joulevarme
Motstanden produserer varme proporsjonalt med elektrisk effekt.
Kontaktareal
God geometrisk kontakt gir jevnere varmefluks.
Termisk treghet
Mantel og glass fortsetter å levere lagret varme.
Konveksjon i væsken
Sirkulasjon reduserer temperaturgradienter.
Støtkoking
Lokale varme flekker kan superhete væske.
Refluxbalanse
Tilført effekt bestemmer fordampningsrate og kjølerbelastning.
Damptemperatur
Måles på riktig høyde i destillasjonshodet.
Varmetap
Avhenger av isolasjon, trekk og eksponert glass.
Regulatorens driftssyklus
Av/på-perioder kan gi pulserende effekt.
Elektrisk sikkerhet
Søl og skadet isolasjon kan gi strømfare.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For varmemantel må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Feil kolbestørrelse | ujevn kontakt og varme | riktig mantel |
| Probe mot glass | måler vegg mer enn prøve | plasser i væske |
| Effekt økes for raskt | oversving og støtkoking | trinnvis oppvarming |
| Ingen omrøring | gradienter | magnet eller kokestein |
| Trekk | økt varmetap | skjerm uten å kapsle farlig |
| Søl i mantel | elektrisk og termisk risiko | stans og tørk/service |
Resultatet må tolkes, ikke bare avleses
Den beste temperaturkurven kommer fra kombinasjonen av kontrollert effekt, representativ probeplassering, omrøring og tid til likevekt – ikke fra én høy regulatorinnstilling. I et godt forsøk må varmemantel vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer varmemantel, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Kolben settes løst oppå mantelen | punktkontakt | bruk riktig passform |
| Mantelen bærer hele apparatet | mekanisk svikt | bruk stativ |
| Sølt løsemiddel varmes videre | brann/strømfare | koble fra og håndter sølet |
| Probe plasseres over væsken | feil prosesstemperatur | plasser etter måleformål |
| Effekt slås av for sent | temperatur overskyter | reduser tidlig |
| Varm mantel pakkes bort | brann og materialskade | avkjøl dokumentert |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for varmemantel omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Elektrisitet
Tørr kabel, jord og intakt regulator.
Varm overflate
Mantel og kolbe kan være varme uten glød.
Løsemiddeldamp
Arbeid i avtrekk og med tett kjøler.
Glassapparat
Støtt alle tilkoblinger uten spenn.
Trykk
Destillasjon og reflux skal ha åpen, sikker gassvei.
Søl
Koble fra før rengjøring.
Stopp ved røyk, lukt av varm isolasjon, elektrisk feil, væske i mantelen, sprukket kolbe, ukontrollert koking eller blokkert gassvei
Koble fra strøm på sikker måte, fjern tennkilder, la oppsettet avkjøles og ikke demonter trykksatt eller kokende apparatur.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til varmemantel. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Støvsug/rengjør kald mantel
Fjern kjemikalier og partikler.
Inspiser tekstil og kabel
Bytt ved slitasje.
Oppbevar uten kompresjon
Bevar isolasjonen.
Kalibrer kontroller/probe
Dokumenter avvik.
Merk kompatible kolbestørrelser
Forebygg feil passform.
Varmemantel eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Varmemantel er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Varmemantel | rundkolbe og flammefri varme | flatbunnet beholder |
| Varmeplate | begerglass og flat bunn | jevn omslutning av rundkolbe |
| Oljebad | jevn målbar temperatur | sølfri enkel drift |
| Vannbad | lavere og skånsom temperatur | høytemperatur organisk syntese |
| Spritbrenner | bærbar flamme | presis og stabil langvarig varme |
Det elever ofte søker etter om Varmemantel
Hva brukes varmemantel til?
Til jevn elektrisk oppvarming av rundkolber, særlig ved reflux og destillasjon.
Er regulatorprosent temperatur?
Nei, den beskriver effekt eller driftssyklus.
Må kolben klemmes?
Ja, stativ og klemme skal bære apparatet.
Hvorfor overskyter temperaturen?
Mantel og glass lagrer varme og har termisk treghet.
Kan sølt løsemiddel tørkes mens mantelen er på?
Nei, strømmen kobles fra og sølet håndteres kaldt.
Hvordan reduseres støtkoking?
Kontrollert effekt, omrøring eller godkjente kokekjerner.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere varmemantel, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar energikjeden.
Hvorfor må temperatur måles separat?
Drøft probeplassering.
Sammenlign med oljebad.
Hva viser toppkompetanse?
Karakter 2–3
Kjenner igjen varmemantel og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva beskriver en regulatorinnstilling på 50 % best?
Relevante forsøk i kjemi, biologi og fysikk
Varmemantel inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Destillasjon
Kontrollert fordampning fra rundkolbe.
Reflux
Langvarig koking med kondens tilbake.
Organisk syntese
Flammefri oppvarming av brennbare løsemidler.
Kinetikk
Temperaturstyrt reaksjon.
Løsemiddelfjerning
Forsiktig konsentrering etter metode.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemal om praktisk arbeid, metodevalg, usikkerhet, feilkilder, data og HMS.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
