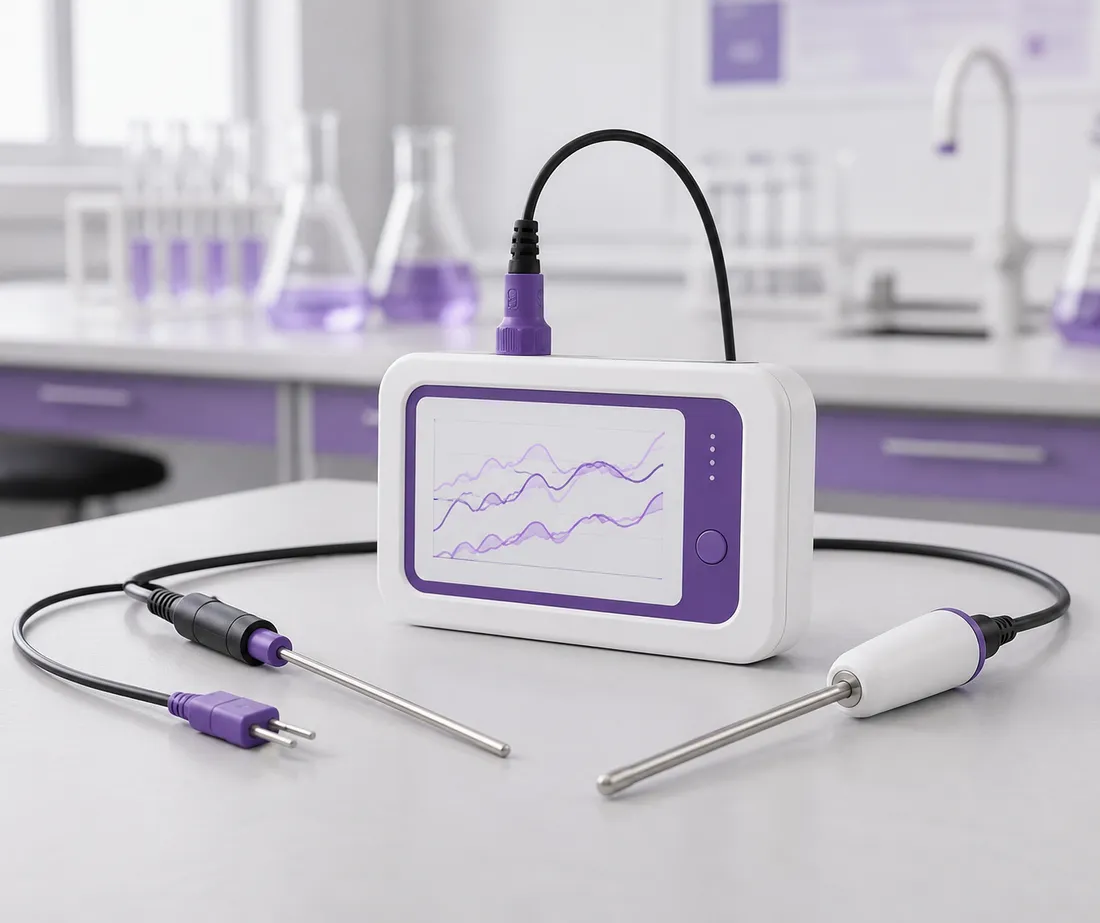

Hva er Temperatursensor, og hva brukes det til?
En temperatursensor er en komponent eller probe som omformer temperatur til et elektrisk signal. I skolelaboratoriet brukes særlig termistorer, platina-RTD-er, integrerte digitale sensorer og termoelementer. Sensoren måler sin egen temperatur, som bare representerer prøven når den har tilstrekkelig termisk kontakt og liten forstyrrelse.
En RTD endrer elektrisk motstand omtrent forutsigbart med temperatur, mens en termistor har sterkere og mer ikke-lineær motstandsrespons. Elektronikken måler signalet og bruker en kalibreringskurve. Responstiden bestemmes av sensorens varmekapasitet, overflate, kappe, strømning og varmeoverføring.
Temperatursensorer brukes i reaksjonskalorimetri, avkjøling, faseoverganger, destillasjon, enzymforsøk, fotosyntese, feltmålinger og varmeledning. Kontinuerlig logging gjør det mulig å analysere hastighet, maksimum, likevekt og tidsforsinkelse.
Temperatursensor = en komponent eller probe som omformer temperatur til et elektrisk signal
Sensoren må ikke brukes utenfor temperatur-, trykk- eller kjemikaliegrensen. En metallprobe som berører glassbunn, varmeplate eller beholdervegg kan måle overflaten mer enn væsken. En rask logger kan heller ikke gjøre en treg probe rask.
- Termistor
- høy følsomhet, begrenset og ikke-lineært område
- RTD
- god stabilitet og nøyaktighet
- Responstid
- tid til sensor nærmer seg ny temperatur
- Plassering
- må representere prøven og unngå vegg/bunn
Relaterte emner: laboratorieutstyr, måleusikkerhet, feilkilder, praktisk eksamen.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva temperatursensor kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Følerelement
Termistor, RTD eller IC som endrer elektrisk egenskap med temperatur.
Kappe
Rustfritt stål, plast eller glass beskytter elementet og påvirker respons og kjemi.
Varmekobling
Materialet mellom element og kappe bestemmer hvor raskt varme overføres.
Kabel og kontakt
Ledningsmotstand, fukt og mekanisk belastning kan gi avvik.
Signalbehandling
Linearisering, kalibrering og A/D-omforming gir temperaturverdi.
Datalogging
Tidsstempel og sampling må passe sensorens tidskonstant.
Førsteordens sensorrespons
Mange temperaturprober kan omtrent beskrives som et førsteordens system etter et plutselig temperaturskifte. Etter én tidskonstant har sensoren nådd omtrent 63 % av endringen.
T(t)=T_slutt−(T_slutt−T_start)e^(−t/τ)Typer, størrelser og faglige bruksområder
Temperatursensor finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Termistorprobe
Rask og følsom i moderat område; vanlig i undervisningssensorer.
Platina-RTD
Stabil, repeterbar og relativt lineær; godt for presis måling.
Digital temperatursensor
Integrert A/D og kalibrering; enkel tilkobling, begrenset område.
Termoelement
Bredt område og rask skjøt, men krever kaldpunktkompensasjon.
| Variant | Bruk | Begrensning |
|---|---|---|
| Termistor | vann, luft og biologiske forsøk | svært høy temperatur |
| RTD | nøyaktig kjemi og prosessmåling | ekstremt rask mikrosensor |
| Digital IC | elektronikk og miljø | direkte nedsenking uten kappe |
| Termoelement | flamme og bredt område | høy presisjon nær romtemperatur |
Slik velger du riktig variant og arbeidsbetingelser
Velg temperatursensor ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Temperaturområde
Velg normalområde og sikker maksimumsgrense med margin.
Responstid
Raske reaksjoner krever liten termisk masse og god omrøring.
Kjemisk kompatibilitet
Kappe og tetning må tåle syre, base, løsemiddel eller biologisk medium.
Nøyaktighet og kalibrering
Skil mellom displayoppløsning, spesifisert nøyaktighet og faktisk sporbar kontroll.
Sensoren måler seg selv
God temperaturmåling krever at sensoren kommer i termisk likevekt med et representativt område av prøven uten å trekke inn varme fra vegg, hånd eller luft.
Korrekt bruk av Temperatursensor
Korrekt bruk av temperatursensor begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Kontroller område og kappe
Sjekk temperaturgrense, kjemisk kompatibilitet og skader.
Koble og identifiser kanal
Bekreft enhet, sensor-ID og riktig kalibreringsprofil.
Gjør referansekontroll
Test i stabilt is-/vannbad eller annen godkjent referanse.
Plasser representativt
Hold proben i væsken uten kontakt med bunn, vegg eller varmeelement.
Rør eller standardiser strømning
Reduser temperaturgradienter og dokumenter omrøringshastighet.
Vent etter responskriterium
Bruk stabilitet eller definert tid, ikke bare første displayverdi.
Logg med passende rate
Rate bør beskrive prosessen og være fornuftig relativt til tidskonstanten.
Rengjør og tørk
Fjern prøve uten å trekke i kabel eller skade skjøt og tetning.
Temperatursensortrener: endring og tidskonstant
Juster temperaturhopp og sensorens tidskonstant. Treneren viser hvor mye av endringen som registreres etter 30 sekunder.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For temperatursensor er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Tidskonstant
Avhenger av probe, medium og strømning. Produsentens responstid i vann gjelder ikke nødvendigvis luft eller viskøs væske.
Selvoppvarming
Målestrøm gjennom en termistor eller RTD kan varme føleren og gi for høy temperatur.
Ledningsmotstand
I RTD-systemer kan tolederkobling gi feil; tre- og fireledermetoder kompenserer bedre.
Temperaturgradient
En væske kan ha ulike temperaturer nær varmeplate, overflate og vegg selv om displayet er stabilt.
Kalibreringsdrift
Mekanisk stress, fukt, høy temperatur og aldring kan flytte sensorens respons.
Termisk forstyrrelse
En stor, kald probe kan midlertidig endre temperaturen i en liten prøve.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For temperatursensor må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Veggkontakt | måler beholder/varmekilde mer enn prøve | bruk klemme og fri plassering |
| Treg respons | topp og tidspunkt forskyves | karakteriser τ og rør |
| Ukalibrert offset | alle verdier forskyves | kontroller referansepunkt |
| Selvoppvarming | for høy verdi | lav målestrøm og god varmeavledning |
| Ujevn væske | stor lokal variasjon | standardiser omrøring og posisjon |
Resultatet må tolkes, ikke bare avleses
måler beholder/varmekilde mer enn prøve topp og tidspunkt forskyves Resultatet skal derfor vurderes sammen med kontrollmålinger, rådata og metodebetingelser.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer temperatursensor, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Proben ligger på bunnen | for høy verdi ved oppvarming | heng den midt i væsken |
| Avlesning tas umiddelbart | verdien ligger nær starttemperatur | vent stabilitet eller modellér respons |
| Displayets 0,01 °C tolkes som nøyaktighet | overdriver målekvaliteten | bruk spesifikasjon og kalibrering |
| Sensor flyttes mellom punkter uten logg | tidsserie blander posisjon og tid | hold fast eller marker hendelsen |
| Kappen angripes kjemisk | drift, lekkasje og sikkerhetsfare | velg kompatibel probe |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for temperatursensor omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Varm probe
Metallkappen kan være varm lenge etter at den er tatt ut.
Kjemikalier
Rengjør etter SDS og unngå at væske trekkes inn i håndtak/kabel.
Elektrisk nær varme
Hold kabel unna flamme, varmeplate og skarpe kanter.
Biologisk prøve
Desinfiser uten å skade sensorens tetning eller belegg.
Stopp ved skadet kappe, kabelbrudd, væskeinntrenging eller verdi utenfor område
Fjern sensoren sikkert, koble fra og merk den for kontroll før videre bruk.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til temperatursensor. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Ikke bruk kabel som håndtak
Trekk og bøying skader leder og tetning.
Rengjør straks
Tørkede salter og proteinlag gir tregere respons og krysskontaminasjon.
Oppbevar tørr og rett
Unngå permanent bøying av tynn probe.
Kontroller referanse jevnlig
Logg dato, sensor-ID og avvik over tid.
Temperatursensor eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Temperatursensor er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Temperaturprobe/RTD | stabil kontaktmåling i væske | kontaktløs rask overflate |
| Termoelement | bredt område og rask respons | beste nøyaktighet i moderat område |
| IR-termometer | kontaktløs overflate | væskens indre temperatur og blanke flater |
| Glass-termometer | enkel, passiv referanse | automatisk tidsserie og rask analyse |
Det elever ofte søker etter om Temperatursensor
Hva er forskjellen på oppløsning og nøyaktighet?
Oppløsning er minste displaytrinn. Nøyaktighet beskriver hvor nær sann verdi målingen forventes å være.
Hvorfor er sensoren treg?
Kappe og føler må ta opp varme. Luft, stillestående væske og stor probe gir langsom varmeoverføring.
Hvor skal temperaturproben plasseres?
I representativ del av prøven, med nok innstikksdybde og uten kontakt med bunn, vegg eller varmeelement.
Hvordan kalibrerer man en temperatursensor?
Sammenlign med sporbare, stabile referansepunkter over relevant område og dokumenter offset eller kurve.
Hvor ofte bør man logge?
Nok til å beskrive prosessen, men sensorens responstid setter en fysisk grense for nyttig informasjon.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere temperatursensor, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar sensorens tidskonstant.
Planlegg et avkjølingsforsøk.
Vurder forskjell mellom to prober.
Karakter 2–3
Kjenner igjen temperatursensor og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva betyr 0,01 °C på displayet?
Relevante forsøk i kjemi, biologi og fysikk
Temperatursensor inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Reaksjonsvarme
Logg temperaturendring og korriger for varmetap og respons.
Avkjøling
Test eksponentiell modell og romtemperatur.
Faseovergang
Følg platå og superkjøling med kontrollert plassering.
Enzymaktivitet
Hold temperatur stabil og dokumenter gradienter.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Primær dokumentasjon om område, oppløsning, nøyaktighet og responstid for en undervisningssensor.
Kompetansemål om målinger, modeller, data, usikkerhet og praktisk arbeid i fysikk.
Kompetansemål om undersøkelser, databehandling, cellestruktur, organismer og praktisk arbeid.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
