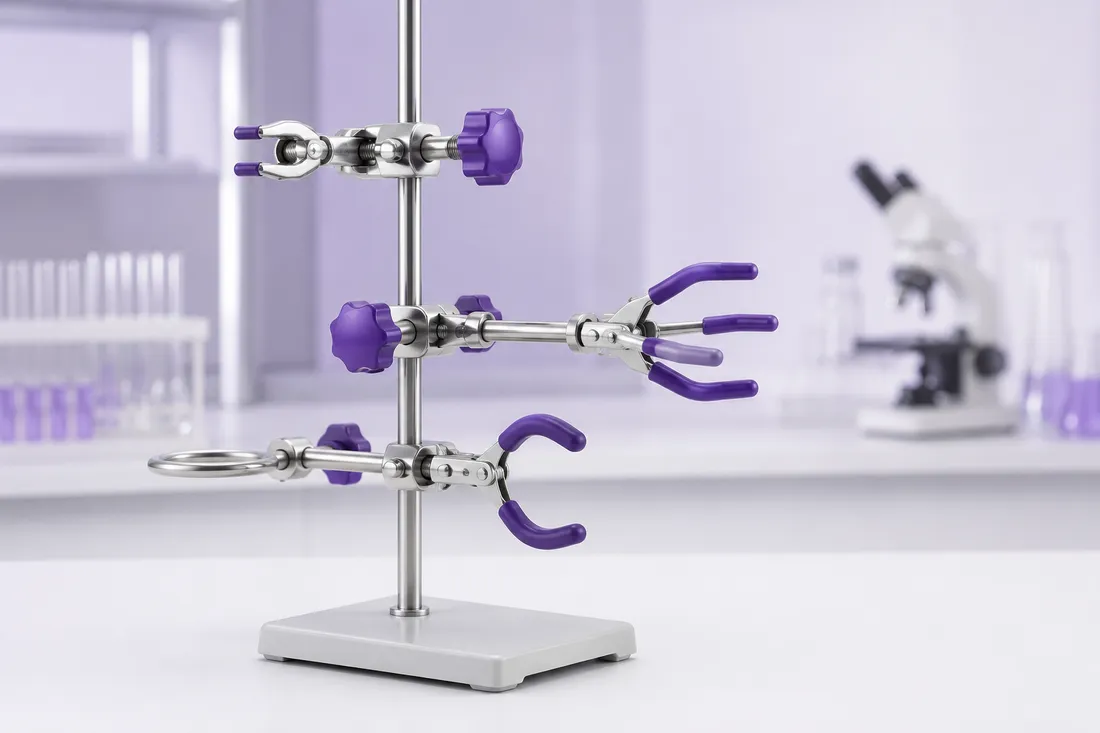

Hva er Muffe og stativklemme, og hva brukes det til?
En muffe kobler en stativklemme til en vertikal eller horisontal stativstang, mens klemmen griper og støtter glassutstyr, sensorer eller andre komponenter. I et godt forsøk må muffe og stativklemme vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Klemkraft og friksjon holder komponenten, mens muffe, stang og fot overfører vekt og moment til benken. Lastens avstand fra stangen bestemmer veltemoment og bøyespenning. I et godt forsøk må muffe og stativklemme vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Utstyret brukes i titrering, destillasjon, reflux, filtrering, sensoroppsett og mekaniske forsøk. Det skal ikke brukes med skadede gjenger, manglende polstring eller som punktbelastning på tynt glass. I et godt forsøk må muffe og stativklemme vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Muffe og stativklemme = en muffe kobler en stativklemme til en vertikal eller horisontal stativstang, mens klemmen griper og støtter glassutstyr, sensorer eller andre komponenter
For hard stramming kan knuse glass; for svak stramming kan gi glidning eller rotasjon. Varmt glass utvider seg og krever klemmeplassering som ikke låser apparatet i spenn. I et godt forsøk må muffe og stativklemme vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Muffe
- kobler klemme og stativstang
- Klemme
- fordeler gripekreftene
- Stabilitet
- avhenger av moment og fotretning
- Glassvern
- gummi/korkpolstring ved kontakt
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Laboratoriestativ, Ringklemme, Byretteklemme, Rundkolbe.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva muffe og stativklemme kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Dobbelmuffe
Griper to stenger i valgt vinkel.
Strammeskruer
Skaper klemmekraft i leddet.
Klemmearm
Plasserer kjevene ved utstyret.
Kjever/fingre
Fordeler trykk rundt komponenten.
Polstring
Reduserer glidning og glasskade.
Stativstang og fot
Tar opp last og moment.
Moment, kraft og stabilitet
Momentet om stativstangen er kraft multiplisert med vinkelrett arm. Kortere arm og lavere last reduserer velte- og bøyerisiko. I et godt forsøk må muffe og stativklemme vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
M = F·r, F = m·gTre visualiseringer som forklarer Muffe og stativklemme
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
Muffe og stativklemme er en mekanisk kraftkjede. Glassdelen holdes av polstrede kjever, klemmen kobles til muffen, og muffen overfører last og moment til stativstangen og foten. Strammes kjevene for hardt, kan glasset skades; strammes muffen for lite, kan hele oppsettet rotere. Momentet øker med avstanden fra stangen, så tungt utstyr bør plasseres lavt og nær stativet. En flerfingerklemme kan tilpasses ulike geometrier, men kontaktpunktene må fordeles jevnt. En sterk sikkerhetsvurdering undersøker tyngdepunkt, fotretning, klemmenes orientering, termisk ekspansjon og hva som skjer dersom én komponent løsner. En full statisk kontroll av et stativoppsett bør gjennomføres før væske fylles, før vakuum kobles til og før varme slås på. Først identifiseres alle laster: egenvekt av glass, væske, kjøler, slanger, sensorer og eventuelle krefter fra bøying eller stive koblinger. Deretter vurderes hver momentarm i forhold til stativstangen og fotens ytterkant. En horisontal kjøler kan gi betydelig moment selv om massen er moderat. To klemmer kan gjøre oppsettet stivere, men de kan også overbestemme glasset slik at termisk ekspansjon skaper spenning. Derfor bør én støtte ofte styre posisjonen mens en annen gir avlastning uten å låse alle bevegelser. Klemmenes kjever skal ligge på robuste, rette områder og ikke over slipt skjøt, sidearm eller riper. Under oppvarming kontrolleres sig, vibrasjon og endret slangespenning. Ved muntlig-praktisk eksamen bør eleven kunne forklare hvorfor det ikke er tilstrekkelig at oppsettet ser stabilt ut: stabilitet må begrunnes med tyngdepunkt, støtteflate, moment, friksjon, materialtilstand og konsekvensen av enkeltfeil.
Kraftvei gjennom oppsettet
Lasten overføres fra glasset gjennom klemmen og muffen til stang og fot.
Moment mot arm
Bøyemomentet øker lineært med avstanden fra stativstangen.
Muffe, kjeve og kontaktputer
Skissen viser hvordan orientering og kontaktpunkt styrer stabiliteten.
Typer, størrelser og faglige bruksområder
Muffe og stativklemme finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Dobbelmuffe
Standard 90° eller justerbar kobling.
Universalklemme
To kjever for variert geometri.
Trefingerklemme
Tre kontaktpunkter rundt kolbe eller sensor.
Firefingerklemme
Fire kontaktpunkter og stor justering.
Kjettingklemme
Store eller uregelmessige beholdere.
| Variant | Bruk | Begrensning |
|---|---|---|
| Dobbelmuffe | stang-til-stang | direkte glassgrep |
| Universalklemme | rør og sensorer | svært stor kolbe |
| Trefinger | rundt glass | varmt ekspanderende glass for stramt |
| Firefinger | større geometri | små skjøre rør |
| Kjetting | store beholdere | presis småskala |
Slik velger du riktig variant og arbeidsbetingelser
Velg muffe og stativklemme ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Last og arm
Plasser tungt utstyr lavt og nær stangen.
Geometri
Velg kjeveform som gir flere jevne kontaktpunkter.
Temperatur
Tillat ekspansjon og unngå varme på polstring.
Materiale
Kjemikaliesøl kan skade gummi, lakk og metall.
Stram nok – ikke maksimalt
Målet er sikker friksjon uten glasspenning. Kontroller oppsettet med lett håndkraft før kjemikalier og varme tilføres.
Korrekt bruk av Muffe og stativklemme
Korrekt bruk av muffe og stativklemme begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Velg tungt og plant stativ
Fotens lengderetning under lasten.
Monter muffen lavt først
Kort arm gir mindre moment.
Fest klemmen og grovjuster
Hold utstyret med den andre hånden.
Legg kjevene på egnet område
Ikke på skjøt, sprekk eller svært tynn hals.
Stram symmetrisk og moderat
Polstringen skal ha full kontakt.
Kontroller alle frihetsgrader
Test rotasjon, glidning og velting.
Monter slanger uten sidekraft
Gi avlastning og bevegelsesrom.
Etterkontroller ved varme
Se etter ekspansjon, sig og løs skrue.
Klemmetrener: last og moment
Juster last og arm. Modellen viser momentet som muffe, stang og fot må ta opp.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For muffe og stativklemme er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Friksjon
Må overstige glidende komponent av lasten.
Moment
Øker lineært med arm fra stangen.
Tyngdepunkt
Skal projiseres innenfor støtteflaten.
Punktlast
Liten kontaktflate gir høy lokal spenning.
Termisk ekspansjon
Glass og metall endrer dimensjon ulikt.
Gjengestigning
Bestemmer mekanisk forsterkning i skruen.
Kryp i polstring
Gummi kan deformeres over tid.
Vibrasjon
Kan løsne skruer og flytte sensorer.
Kjemisk angrep
Syre og løsemiddel kan svekke belegg.
Redundans
Flere støtter kan begrense konsekvens ved feil.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For muffe og stativklemme må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Lang arm | stort moment | flytt nær stangen |
| Ulik kjevekontakt | skjevt trykk | sentrer komponent |
| Slitt polstring | glidning/riper | bytt innlegg |
| Løs muffe | rotasjon | etterstram og test |
| For hard klemme | glasspenning | reduser kraft |
| Slange trekker | apparatet forskyves | avlast slangen |
Resultatet må tolkes, ikke bare avleses
Kvaliteten bestemmes av hele oppsettet. En korrekt enkeltkomponent kan fortsatt gi et usikkert eller farlig system dersom geometri, materialvalg, last, temperatur eller koblingsrekkefølge er feil. I et godt forsøk må muffe og stativklemme vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer muffe og stativklemme, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Klemmer over glasskjøt | brudd | flytt til robust område |
| Stativfot vender bort fra last | veltefare | roter foten |
| Utstyret slippes før stramming | fall | hold med én hånd |
| Klemme brukes som håndtak | ledd løsner | løft i stativ/fot |
| Varmt glass låses helt | termisk spenning | tillat bevegelse |
| Skruer smøres med ukjent olje | forurensning/glidning | service etter produsentrutine |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for muffe og stativklemme omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Glassbrudd
Briller og ryddig evakueringsvei.
Tungt oppsett
To personer ved stor apparatur.
Varmt utstyr
Varmebestandig polstring og avkjøling.
Kjemikaliesøl
Kontroller korrosjon og rengjør straks.
Roterende deler
Hold fingre borte under justering.
Nødfrakobling
Kabler og slanger skal kunne stenges uten å gripe over fare.
Stopp ved synlig sig, løs muffe, sprukket glass, deformert klemme, ustabil fot eller slange som trekker apparatet
Fjern energi og trykk, støtt komponenten manuelt eller med ekstra stativ og demonter først når systemet er kaldt og sikkert.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til muffe og stativklemme. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Rengjør gjenger
Bevar jevn stramming.
Bytt polstring
Forebygg glasskade.
Kontroller retthet
Bøyd arm kasseres.
Oppbevar med løse kjever
Reduser permanent deformasjon.
Merk maksimal last lokalt
Tilpass laboratoriets utstyr.
Muffe og stativklemme eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Muffe og stativklemme er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Muffe og stativklemme | grep og posisjonering | ren ringstøtte |
| Ringklemme | støtte under trakt/nett | grep rundt kolbe |
| Byretteklemme | langt gradert rør | tung rundkolbe |
| Laboratoriestativ | base og stang | direkte glassgrep |
| Trefot | frittstående oppvarming | presis justerbar geometri |
Det elever ofte søker etter om Muffe og stativklemme
Hva er en muffe?
Leddet som kobler klemme til stativstang.
Hvor skal tungt utstyr plasseres?
Lavt og nær stangen, med foten under lasten.
Hvor hardt skal glass klemmes?
Bare så hardt at det ikke glir; uten lokal glasspenning.
Hvorfor er polstring viktig?
Den fordeler kraft og reduserer riper og glidning.
Hva skjer ved lang arm?
Momentet og velterisikoen øker.
Må oppsettet etterkontrolleres ved varme?
Ja, termisk ekspansjon kan endre klemming og posisjon.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere muffe og stativklemme, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Beregn momentet.
Forklar hvorfor fotretning betyr noe.
Drøft klemkraft på glass.
Vurder slangeavlastning.
Hva viser toppsvar?
Karakter 2–3
Kjenner igjen muffe og stativklemme og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hvordan reduseres veltemomentet mest direkte?
Relevante forsøk i kjemi, biologi og fysikk
Muffe og stativklemme inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Destillasjon
Støtte kolbe, kjøler og termometer.
Titrering
Holde byrette vertikalt.
Sensorforsøk
Plassere probe reproducerbart.
Filtrering
Støtte trakt og kolbe.
Mekanikk
Studere moment og stabilitet.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemal om praktisk arbeid, metodevalg, usikkerhet, feilkilder, data og HMS.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
