Hva er Destillasjonsapparat, og hva brukes det til?

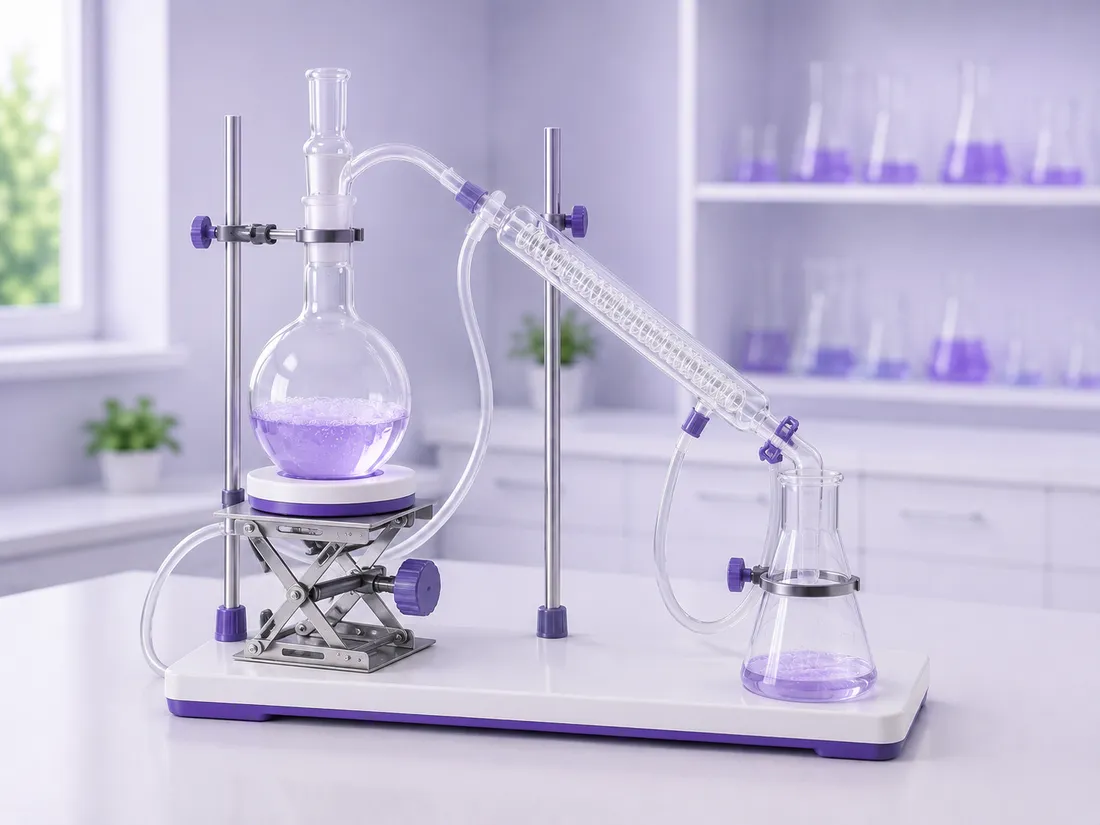

Et destillasjonsapparat er et sammenkoblet glassoppsett som fordamper en væskeblanding, leder dampen til en kondensator og samler den kondenserte fraksjonen i en mottaker.
Ved koking er dampen vanligvis rikere på den mest flyktige komponenten enn væsken. Kondensasjon og eventuell gjentatt fordamping i en fraksjoneringskolonne gir separasjon. Effektiviteten avhenger av relativ flyktighet, varmehastighet, kolonne, tilbakestrømning og varmetap.
Destillasjon brukes til rensing av væsker, separasjon av løsemiddelblandinger, vannrensing, bestemmelse av kokepunktsområde og gjenvinning av løsemiddel. Azeotroper og nærstående kokepunkter begrenser enkel destillasjon.
Destillasjonsapparat = oppvarmet kolbe, dampvei, kondensator og mottaker for flyktighetsbasert separasjon
Vanlig destillasjon skal ikke gjennomføres i lukket system, til tørrhet eller med ustabile, peroksiddannende eller ukjente rester uten spesifikk prosedyre.
- Drivkraft
- forskjell i flyktighet
- Målepunkt
- damp ved inngang til kondensator
- Kjølevann
- inn nederst, ut øverst
- Produkt
- destillat i mottaker
Relaterte emner: rundkolbe, magnetrører med varme, stativ, kokepunkt.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva destillasjonsapparat kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Destillasjonskolbe
Inneholder blandingen og bør ikke fylles for høyt.
Destillasjonshode
Leder dampen forbi termometeret til kondensatoren.
Termometer og adapter
Bulben plasseres ved sidearmens nivå for å måle dampen som går til kondensator.
Kondensator
Kjøler damp til væske med motstrøms kjølevann.
Mottaker
Samler destillat og kan byttes mellom fraksjoner.
Varmekilde og støtte
Gir kontrollert koking og stabilt mekanisk oppsett.
Damptrykk og koking
En væske koker når summen av komponentenes damptrykk tilsvarer omgivelsestrykket. I idealtilnærming knytter Raoults lov partialtrykk til molfraksjon.
p_total = Σ xᵢ · pᵢ*Typer, størrelser og faglige bruksområder
Destillasjonsapparat finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Enkel destillasjon
Stor kokepunktforskjell eller fjerning av ikke-flyktig stoff.
Fraksjonert destillasjon
Nærmere kokepunkter og behov for flere likevektstrinn.
Vakuumdestillasjon
Høytkokende eller varmefølsomme stoffer ved redusert trykk.
Dampdestillasjon
Vann-uoppløselige flyktige stoffer som kan destilleres med vanndamp.
| Variant | Bruk | Begrensning |
|---|---|---|
| Enkel | løsemiddel fra salt eller stor ΔT | nære kokepunkter |
| Fraksjonert | blandbare væsker med moderat ΔT | svært enkel skoleopprensing |
| Vakuum | varmefølsom høy-koker | ukontrollert eller skadet vakuumglass |
| Damp | eteriske oljer og vann-uoppløselige stoffer | stoff som reagerer med vann |
Slik velger du riktig variant og arbeidsbetingelser
Velg destillasjonsapparat ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Kokepunktforskjell
Velg kolonne når enkel destillasjon gir dårlig separasjon.
Termisk stabilitet
Bruk lavere trykk eller annen metode hvis stoffet brytes ned før koking.
Volum og fylling
La tilstrekkelig damprom og velg kolbe med passende kapasitet.
Fareegenskaper
Vurder brennbarhet, toksisitet, peroksider, vakuum og avtrekk.
Destiller aldri til tørrhet
Ikke-flyktige eller ustabile rester kan konsentreres og overopphetes. Avslutt med sikker restmengde i kolben.
Korrekt bruk av Destillasjonsapparat
Korrekt bruk av destillasjonsapparat begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Planlegg separasjonen
Vurder kokepunkter, azeotrop, produktfraksjon og fare.
Kontroller glasset
Se etter stjernebrudd, skadde slip og spenningspunkter.
Monter fra kolben utover
Fest kolbe, hode, termometer og kondensator uten å tvinge skjøter.
Koble kjølevann
Inn nederst og ut øverst; fest slangene og bruk moderat strøm.
Tilsett kokekontroll
Bruk røremagnet eller kokestein før oppvarming, aldri i varm overhetet væske.
Start varmen gradvis
Oppnå rolig koking og jevn destillathastighet.
Overvåk temperatur og fraksjon
Noter stabilt område, volum og endringer i destillatet.
Avslutt før tørrhet
Slå av varme, behold åpent system og avkjøl før demontering.
Destillasjonstrener: varme og kjølevann
Juster varmeeffekt og kjølevann. Modellen viser når damp produseres raskere enn kondensatoren kan håndtere.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For destillasjonsapparat er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Teoretiske plater
Hvert likevektstrinn i kolonnen beriker dampen i den mest flyktige komponenten.
Refluksforhold
Tilbakeflytende kondensat forbedrer kontakt mellom damp og væske, men reduserer uttakshastigheten.
Termometerfeil
For høy bulb måler luft og for lav bulb kan måle kokende væske eller vegg, ikke representativ damp.
Flom i kolonne
For høy varme kan fylle kolonnen med væske og ødelegge separasjonen.
Azeotrop
Noen blandinger koker med konstant sammensetning og kan ikke separeres fullstendig ved enkel fraksjonering.
Trykkavhengighet
Lavere ytre trykk senker kokepunktet og endrer temperaturdata.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For destillasjonsapparat må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Varmehastighet | For rask gir medriving og dårlig likevekt | Hold jevn moderat drypphastighet |
| Termometerhøyde | Feil dampmåling og feil fraksjonsvalg | Bulb ved sidearm |
| Kjølevann | For lav strøm gir damptap | Motstrøm og sikre slanger |
| Kolonneisolasjon | Varmetap gir dårlig damp-væskekontakt | Isoler etter metode uten å skjule fare |
| Fyllingsgrad | For full kolbe gir skum og medriving | Bruk passende kolbevolum |
Resultatet må tolkes, ikke bare avleses
En pen temperaturverdi beviser ikke ren fraksjon. Kalibrering, trykk, termometerplassering, destillasjonshastighet og blandingens faseoppførsel må vurderes.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer destillasjonsapparat, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Kjølevann inn øverst | Jakke fylles dårlig og får luftlommer | Koble inn nederst |
| Bulben står over sidearmen | Temperaturen blir for lav eller treg | Juster til dampbanen |
| Systemet lukkes | Trykk kan bygge seg opp eksplosivt | Sørg for fri vei til atmosfære |
| For sterk oppvarming | Flom, medriving og dårlig separasjon | Reduser varme og stabiliser |
| Destillasjon til tørrhet | Rest kan overopphetes eller brytes ned | Avslutt med restvolum |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for destillasjonsapparat omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Arbeid i avtrekk
Flyktige, brannfarlige eller toksiske damper krever ventilasjon.
Ingen åpen flamme
Bruk egnet elektrisk varmekilde for brennbare løsemidler.
Fest slanger
Kjølevannsslange som løsner kan oversvømme elektrisk utstyr.
Åpent trykksystem
Kontroller at mottaker og eventuelle adaptere ikke lukker dampveien.
Stopp ved blokkerte dampveier, damputslipp eller tørrkoking
Slå av varmen uten å tette systemet, hold avstand, la apparatet avkjøles og vurder årsaken før videre arbeid.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til destillasjonsapparat. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skyll slip etter bruk
Rester kan lime skjøter og forurense neste separasjon.
Kontroller kondensator
Se etter sprekk, blokkering og lekkasje mellom kappe og indre rør.
Tørk før lagring
Vann og løsemiddelrester gir korrosjon og kontaminasjon.
Lagre glass støttet
Ikke la lange kondensatorer ligge med belastning på endene.
Destillasjonsapparat eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Destillasjonsapparat er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Enkel destillasjon | stor flyktighetsforskjell eller ikke-flyktig rest | nære kokepunkter |
| Fraksjonert destillasjon | nærere kokepunkter | rask grov løsemiddelfjerning |
| Rotasjonsfordamper | skånsom løsemiddelfjerning ved vakuum | undervisning i fraksjonsseparasjon |
| Fordamping | bare løsemidlet skal fjernes | løsemidlet skal samles og analyseres |
Det elever ofte søker etter om Destillasjonsapparat
Hvordan settes et destillasjonsapparat opp?
Monter kolbe, hode, termometer og kondensator uten spenn, støtt lange deler, koble vann inn nederst og ut øverst og sørg for åpent system.
Hvor skal termometerbulben stå?
Bulben bør stå i dampbanen ved nivået der sidearmen går til kondensatoren.
Hvorfor går kjølevann inn nederst?
Vannet fyller hele kappen nedenfra og driver luft ut øverst, slik at kjøleflaten utnyttes.
Hva er forskjellen på enkel og fraksjonert destillasjon?
Fraksjonert destillasjon bruker kolonne med flere damp-væske-likevekter og gir bedre separasjon ved nærere kokepunkter.
Hvorfor skal man ikke destillere til tørrhet?
Rester kan konsentrere ustabile stoffer, overopphetes og skade kolben eller gi farlig nedbrytning.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere destillasjonsapparat, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar termometerplasseringen.
Hvorfor kobles vannet i motstrøm?
Hva gjør fraksjoneringskolonnen?
Karakter 2–3
Kjenner igjen destillasjonsapparat og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva er korrekt kjølevannstilkobling?
Relevante forsøk i kjemi, biologi og fysikk
Destillasjonsapparat inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Rensing av vann
Skill flyktig vann fra oppløste salter.
Løsemiddelseparasjon
Samle løsemiddel fra ikke-flyktig produkt.
Etanol–vann
Undersøk fraksjonering og azeotrop begrensning.
Kokepunktsområde
Karakteriser ukjent eller uren væske.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Terminologi for destillasjon og separasjon.
Sikker oppvarming, glassoppsett og håndtering av flyktige væsker.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
