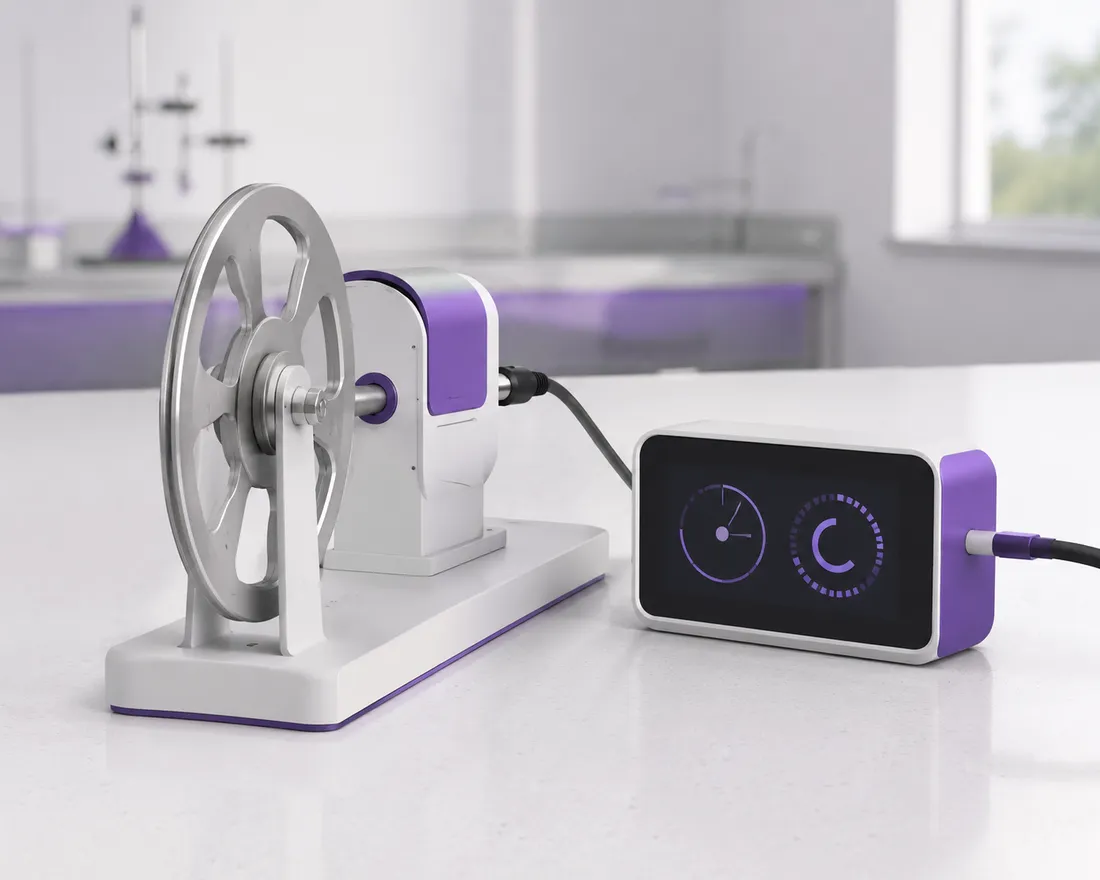

Hva er Rotasjonssensor, og hva brukes det til?
En rotasjonssensor måler vinkelforskyvning rundt en akse og beregner ofte vinkelhastighet og vinkelakselerasjon. Med trinse eller tannstang kan den også omforme rotasjon til lineær avstand, fart og akselerasjon. I et godt forsøk må rotasjonssensor vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
En optisk eller magnetisk encoder registrerer pulser når en skive eller magnetmønster passerer en detektor. Pulstellingen gir vinkel, pulsrekkefølgen gir retning, og numerisk derivasjon gir vinkelhastighet og vinkelakselerasjon. Trinsens radius kobler angulære og lineære størrelser. I et godt forsøk må rotasjonssensor vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Utstyret brukes til Newtons andre lov for rotasjon, treghetsmoment, vinkelmoment, trinsesystemer, rullebevegelse, pendel, harmonisk svingning og måling av lineær bevegelse via snor eller tannstang. I et godt forsøk må rotasjonssensor vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Rotasjonssensor = encoder som måler vinkel og beregner rotasjonens hastighet og akselerasjon
Sensoren tåler begrenset aksial og radial belastning. For høy rotasjonshastighet, skjev snor, feil trinsediameter eller sidekraft kan skade lageret og forvrenge målingen. I et godt forsøk må rotasjonssensor vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Direkte måling
- vinkel og retning
- Avledede størrelser
- ω og α fra tidsdata
- Lineær kobling
- s=rθ og v=rω
- Vanlig sensor
- optisk inkrementell encoder
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Akselerometer, Bevegelsessensor, Kraftsensor.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva rotasjonssensor kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Encoderhjul
Har spalter eller mønster som omformes til pulser.
Lyskilde og detektor
Registrerer passeringer med høy tidsoppløsning.
Aksel og lager
Overfører rotasjon med lav friksjon.
Trinse
Kobler snor og lineær bevegelse til akselen.
Retningskanaler
To faseforskjøvne signaler bestemmer fortegn.
Grensesnitt
Teller pulser, tidsstempler og sender data.
Fra vinkel til fart, akselerasjon og moment
Vinkelen θ gir vinkelhastighet ω=dθ/dt og vinkelakselerasjon α=dω/dt. Ved ren snorbevegelse uten glidning er lineær lengde s=rθ og fart v=rω. Dreiemomentet følger τ=Iα når netto moment virker på et stivt system. I et godt forsøk må rotasjonssensor vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
s = rθ, v = rω, a_t = rα, τ = IαTyper, størrelser og faglige bruksområder
Rotasjonssensor finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Kablet optisk encoder
Høy oppløsning og stabil sampling i stasjonært oppsett.
Trådløs rotasjonssensor
Enklere på roterende plattform uten kabelmoment.
Potensiometrisk vinkelgiver
Absolutt vinkel i begrenset område.
Magnetisk encoder
Robust mot støv og har berøringsfri avlesning.
| Variant | Bruk | Begrensning |
|---|---|---|
| Optisk encoder | presis dynamikk og mange omdreininger | støv eller blokkerte spalter |
| Trådløs encoder | fritt roterende oppsett | lang økt uten batteriplan |
| Potensiometer | absolutt vinkel i lite område | kontinuerlig rask rotasjon |
| Magnetisk encoder | robust industriell måling | svake/forstyrrende magnetfelt |
Slik velger du riktig variant og arbeidsbetingelser
Velg rotasjonssensor ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Vinkeloppløsning
Må være fin nok for minste forventede bevegelse.
Maksimal rotasjonshastighet
Sensor og sampling må fange pulser uten tap.
Mekanisk kobling
Trinse, snor, aksel eller tannstang må passe forsøket.
Fortegn og nullpunkt
Velg og dokumenter positiv rotasjonsretning før start.
Trinsediameter er en del av kalibreringen
Bruker du feil radius i programvaren, blir alle lineære avstander og hastigheter systematisk feil med samme relative faktor.
Korrekt bruk av Rotasjonssensor
Korrekt bruk av rotasjonssensor begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Monter sensoren stivt
Unngå bevegelse i hus og stativ.
Velg riktig trinse og radius
Mål eller kontroller effektiv snorradius.
Definer positiv retning
Drei akselen og kontroller grafens fortegn.
Nullstill vinkelen
Sett referanseposisjon uten mekanisk spenn.
Velg sampling
Tilpass til forventet hastighet og akselerasjon.
Start med lav belastning
Kontroller snor, friksjon og pulskvalitet.
Logg θ, ω og α
Bevar rå vinkeldata før filtrering.
Stans kontrollert
Fjern masser og avlast aksel før demontering.
Rotasjonstrener: radius og vinkelhastighet
Juster radius og vinkelhastighet. Modellen beregner lineærfarten og viser hvorfor riktig trinsediameter er avgjørende.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For rotasjonssensor er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Kvadraturencoder
To pulssignaler med faseforskyvning gir både retning og høyere effektiv oppløsning.
Numerisk derivasjon
Derivasjon forsterker støy; α er derfor mer følsom enn θ.
Effektiv radius
Snorens tykkelse og lag kan endre radius under forsøket.
Lagerfriksjon
Skaper motmoment og gir lavere α enn idealmodellen.
Treghetsmoment
Fordelingen av masse fra aksen er avgjørende, ikke bare total masse.
Kabelmoment
Kabelen kan påvirke et fritt roterende system.
Aliasing
For lav sampling kan gjøre rask rotasjon til feil eller hakkete signal.
Vinkelunwrap
Programvaren må håndtere passering av 360° uten kunstige sprang.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For rotasjonssensor må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Feil radius | alle lineære verdier får proporsjonal systematisk feil | mål effektiv trinsediameter |
| Derivasjonsstøy | ω og særlig α blir urolig | bruk rå θ og begrunnet filter |
| Snorglidning | sensorvinkel representerer ikke massens bevegelse | sikre friksjon og sporing |
| Friksjon | netto moment blir lavere enn antatt | mål eller modeller friksjonsmoment |
| Pulsbortfall | hopp i vinkel ved høy fart | øke sampling eller redusere fart |
Resultatet må tolkes, ikke bare avleses
En jevn vinkelgraf kan skjule feil i radius eller kobling. Kontroller derfor både elektronisk signal og mekanisk geometri. I et godt forsøk må rotasjonssensor vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer rotasjonssensor, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Diameter brukes som radius | beregnet fart blir dobbelt så stor | bruk r=d/2 |
| Positiv retning ikke definert | fortegn blandes i momentlikningen | test retning før måling |
| Snor ligger i flere lag | radius endres under forsøket | bruk ett lag og riktig spor |
| α leses direkte uten støyvurdering | tilfeldig variasjon overtolkes | analyser θ og ω først |
| Akselen sidebelastes | friksjon og lagerskade | juster snor og støtte |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for rotasjonssensor omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Roterende deler
Hold hår, klær og fingre unna aksel og skiver.
Fallende masser
Bruk stopp og fangområde under hengemasse.
Høy hastighet
Fest skiver og masser mekanisk før rotasjon.
Demontering
Stans fullstendig og avlast snor før berøring.
Stopp ved vibrasjon, løs masse, skjev aksel eller uventede pulshopp
Fjern drivkraften uten å gripe roterende deler, la systemet stanse og kontroller kobling og lager.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til rotasjonssensor. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Hold encoderområdet rent
Støv kan blokkere optiske spor.
Ikke bøy akselen
Sidekraft gir varig lagerfeil.
Oppbevar trinsene samlet
Riktig radius må kunne identifiseres.
Kontroller kabel og kontakt
Intermitterende signal gir pulshopp.
Rotasjonssensor eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Rotasjonssensor er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Rotasjonssensor | vinkel og rotasjonsdynamikk | direkte lineær posisjon langt fra aksen |
| Fotocelle | presise passeringstider | kontinuerlig vinkel |
| Bevegelsessensor | kontinuerlig lineær posisjon | rotasjon av aksel |
| Akselerometer | lokal translasjonsakselerasjon | absolutt vinkel over mange omdreininger |
Det elever ofte søker etter om Rotasjonssensor
Hvordan måler en rotasjonssensor?
En encoder teller optiske eller magnetiske pulser og bruker pulsrekkefølge til å bestemme retningen.
Hvordan finner man lineær fart?
Bruk v=rω med radius i meter og ω i radian per sekund.
Hvorfor er α-støyete?
Vinkelakselerasjon krever to numeriske derivasjoner, som forsterker måle- og kvantiseringsstøy.
Hva er vanligste feilkilde?
Feil effektiv trinsediameter og snorglidning gir ofte systematiske avvik.
Hva kan komme på eksamen?
Oppsett for τ=Iα, valg av positiv retning, friksjon, radius og usikkerhet er typisk.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere rotasjonssensor, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Planlegg forsøk for å finne treghetsmoment.
Forklar encoderprinsippet.
Drøft radiusfeil.
Hvorfor lagre rå θ?
Karakter 2–3
Kjenner igjen rotasjonssensor og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hvilken formel kobler lineær fart og vinkelhastighet?
Relevante forsøk i kjemi, biologi og fysikk
Rotasjonssensor inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Newtons andre lov for rotasjon
Mål τ og α.
Treghetsmoment
Sammenlign skive, ring og punktmasser.
Rullebevegelse
Koble v og ω.
Harmonisk svingning
Mål vinkelsvingning og periode.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Offisiell produkt- og prinsippinformasjon om encoder, vinkel og anvendelser.
Oversikt over encoderteknologi, oppløsning og rotasjonsforsøk.
Kompetansemål om eksperimenter, bevegelse, energi, bølger, elektrisitet og dataanalyse.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
