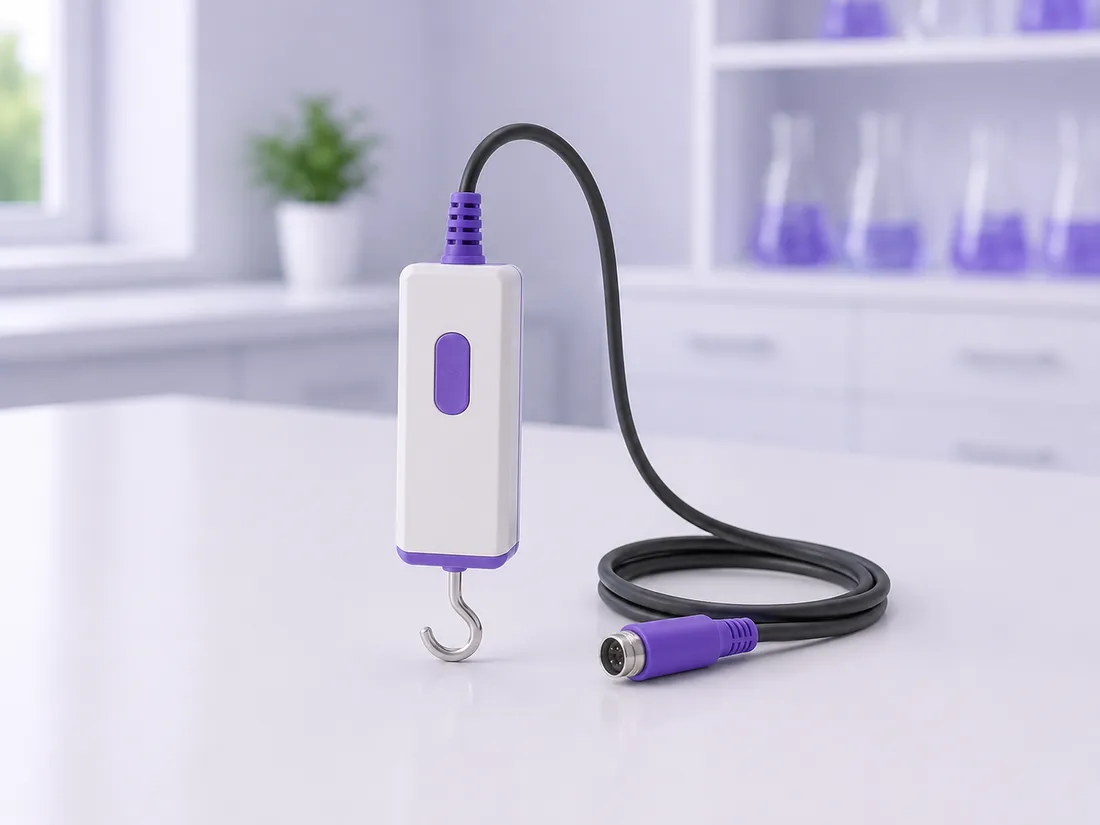

Hva er Kraftsensor, og hva brukes det til?
En kraftsensor måler trekk- eller trykkraft langs én definert akse. I en vanlig skolemodell bøyes en elastisk bjelke svakt, og strekklapper endrer elektrisk motstand. En Wheatstone-bro og forsterker omformer deformasjonen til kraft i newton. For kraftsensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Innen det elastiske området er bjelkens deformasjon omtrent proporsjonal med kraften. Strekklappene plasseres slik at temperatur- og fellesendringer delvis kanselleres. Sensoren må nullstilles i samme orientering som forsøket fordi egenvekt, krok og beslag kan gi offset. For kraftsensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Kraftsensor brukes til friksjon, Newtons lover, kollisjon, impuls, fjærer, enkle maskiner, dragkraft, spenning i tau og kraft–posisjon-arbeid. Riktig sampling er viktig når kraften endres raskt. For kraftsensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Kraftsensor = En kraftsensor måler trekk- eller trykkraft langs én definert akse
Sensoren måler bare komponenten langs følsomhetsaksen. Sidebelastning, moment, slag eller kraft over området kan skade lastcellen. Nullstilling fjerner offset, men reparerer ikke feil kalibrering eller mekanisk skade. For kraftsensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
- Transduser
- strekklapp i Wheatstone-bro
- Retning
- trekk og trykk får motsatt fortegn
- Måleområder
- smalt område gir bedre oppløsning
- Dynamiske data
- sampling bestemmer impuls og toppkraft
Relaterte emner: laboratorieutstyr, datalogger, måleusikkerhet, feilkilder, praktisk eksamen, Fysikk 1, Biologi 1, Naturfag.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva kraftsensor kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Elastisk bjelke
Deformeres kontrollert under aksial kraft.
Strekklapper
Endrer motstand når overflaten strekkes eller komprimeres.
Broforbindelse
Gjør små motstandsendringer til differansespenning.
Krok og støtpute
Overfører henholdsvis trekk og trykk.
Områdevelger
Bytter følsomhet og maksimal kraft.
Monteringspunkt
Holder sensoren uten sidekraft eller rotasjon.
Kraft, impuls og arbeid
Kraftsensoren kan brukes både statisk og dynamisk. Arealet under F(t) gir impuls, mens arealet under F(x) gir arbeid. Fortegn og synkronisering må være definert. For kraftsensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
J = ∫F dt = Δp og W = ∫F dxTyper, størrelser og faglige bruksområder
Kraftsensor finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
To-områders kraftsensor
Lavt område for oppløsning og høyt område for større krefter.
Trådløs kraft/akselerasjon
Kombinerer kraft og bevegelse på vogn.
Lastcelle
Bygges inn i apparat og kan måle større strekk- eller trykkraft.
Kraftplate
Måler menneskelig normalkraft ved hopp og balanse.
| Variant | Bruk | Begrensning |
|---|---|---|
| ±10 N | små friksjons- og fjærkrefter | kollisjon over 10 N |
| ±50 N | større dynamiske krefter | svært små endringer |
| Fjærvekt | enkel statisk avlesning | rask kraftkurve |
| Kraftplate | menneskelig belastning | liten krokraft |
Slik velger du riktig variant og arbeidsbetingelser
Velg kraftsensor ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Maksimal kraft
Ta med transient topp, ikke bare forventet gjennomsnitt.
Retning og feste
Lasten skal gå langs sensoraksen uten moment.
Sampling
Velg høy rate for kollisjon og lavere for langsom friksjon.
Nullstilling
Nullstill med krok, beslag og orientering som skal brukes.
Overbelastning kan gi data som ser normale ut
En bøyd lastcelle kan fortsatt vise tall, men kalibrering og linearitet er endret. Funksjonskontroller etter støt.
Korrekt bruk av Kraftsensor
Korrekt bruk av kraftsensor begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Velg område
Bruk det mest følsomme området som tåler forventet topp.
Monter aksialt
Unngå sidekraft, moment og kabeltrekk.
Sett på riktig tilbehør
Krok for trekk, pute for trykk.
Nullstill i forsøksorienteringen
Ta med egenvekt og beslag i nullen.
Kontroller med kjent masse
Sammenlign omtrent med mg.
Kjør prøve med lav belastning
Kontroller fortegn, retning og sampling.
Samle repetisjoner
Sikre lik hastighet og geometri.
Avlast etter måling
Ikke la sensoren stå unødvendig belastet.
Kraftsensortrener: masse og akselerasjon
Juster masse og akselerasjon. Treneren beregner kraft og minner om nullstilling og måleområde.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For kraftsensor er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Wheatstone-bro
Fire resistive elementer gir høy følsomhet og temperaturkompensasjon.
Orienteringsoffset
Bjelke, krok og tilbehør har egenvekt som projiseres langs aksen.
Sidekraft
Moment belaster bjelken annerledes enn kalibreringen og kan gi skade.
Dynamisk resonans
Sensor og feste kan vibrere og lage oversving i kollisjonskurven.
Sampling av impuls
For få punkter undervurderer eller forvrenger den korte kraftpulsen.
Filtereffekt
Glattingsfilter reduserer toppkraft, men kan bevare areal bedre eller dårligere avhengig av algoritmen.
Hysterese
Last og avlastning kan gi litt ulike signaler.
Arbeidssynkronisering
F(t) og x(t) må tidsjusteres før numerisk arbeid beregnes.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For kraftsensor må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Feil null | konstant offset | nullstill i samme orientering |
| Sidebelastning | ikke-lineær feil | aksial montering |
| For lav rate | mistet topp og impuls | øke sampling |
| Overområde | klippet kurve | større område |
| Løst feste | vibrasjon og støy | stiv montering |
Resultatet må tolkes, ikke bare avleses
Måleverdien skal alltid vurderes sammen med rådata, kontroll, kalibrering, oppløsning, responstid og de konkrete betingelsene i forsøket. For kraftsensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer kraftsensor, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Sensor holdes i hånden under presis måling | ekstra krefter og bevegelse | monter på stativ |
| Krokens vekt ignoreres | offset | nullstill med krok |
| ±10 N brukes ved 20 N kollisjon | metning/skade | velg ±50 N |
| Toppkraft sammenlignes uten lik sampling | urettferdig sammenligning | standardiser rate/filter |
| Kabelen trekker i sensoren | falsk kraft | avlast kabel |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for kraftsensor omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Kollisjon og fjær
Bruk endestopp, øyevern og avgrens bane.
Overbelastning
Ikke bruk sensoren som sikkerhetsstopp eller løfteutstyr.
Hengende masse
Sikre stativ og hold føtter unna fallområdet.
Kraftplate/menneske
Følg skolens risikovurdering og ikke gjør medisinske tester.
Stopp ved slag, bøyd krok, overområde eller løs montering
Fjern belastningen, kontroller mekanikk og verifiser med kjent kraft før data brukes.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til kraftsensor. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Oppbevar uten belastning
Langvarig kraft kan gi kryp og deformasjon.
Beskytt krok og aksel
Bøying endrer kraftlinjen.
Kontroller null og kjent masse
Avslører drift etter støt.
Hold kabel avlastet
Kontakten skal ikke bære mekanisk kraft.
Kraftsensor eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Kraftsensor er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Kraftsensor | dynamisk kurve, impuls og arbeid | enkel visuell statisk måling |
| Fjærvekt | billig og transparent | rask sampling |
| Kraftplate | store menneskelige krefter | liten lokal trekkraft |
| Trykksensor | kraft per areal i fluid | direkte kontaktkraft |
Det elever ofte søker etter om Kraftsensor
Hvordan virker en kraftsensor?
Strekklapper måler mikroskopisk bøyning i en elastisk bjelke og omformer den til newton.
Hvorfor må den nullstilles?
Egenvekt, krok, orientering og elektronisk offset ellers følger alle målinger.
Hvordan måles impuls?
Integrer kraften over kollisjonstiden og bruk tilstrekkelig sampling.
Hva betyr negativ kraft?
Fortegnet viser motsatt retning av sensorens definerte positive akse.
Hvorfor blir toppkraften lavere med glatting?
Filteret fordeler en kort topp over tid og kan redusere maksimalverdien.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere kraftsensor, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Kalibrer med en kjent masse.
Forklar impuls fra graf.
Drøft toppkraft og sampling.
Sammenlign med fjærvekt.
Karakter 2–3
Kjenner igjen kraftsensor og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Når bør kraftsensoren nullstilles?
Relevante forsøk i kjemi, biologi og fysikk
Kraftsensor inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Friksjon
Mål statisk maksimum og kinetisk middel.
Kollisjon
Beregn impuls og sammenlign med Δp.
Hookes lov
Mål F mot forlengelse.
Enkle maskiner
Sammenlign kraft og arbeidsvei.
