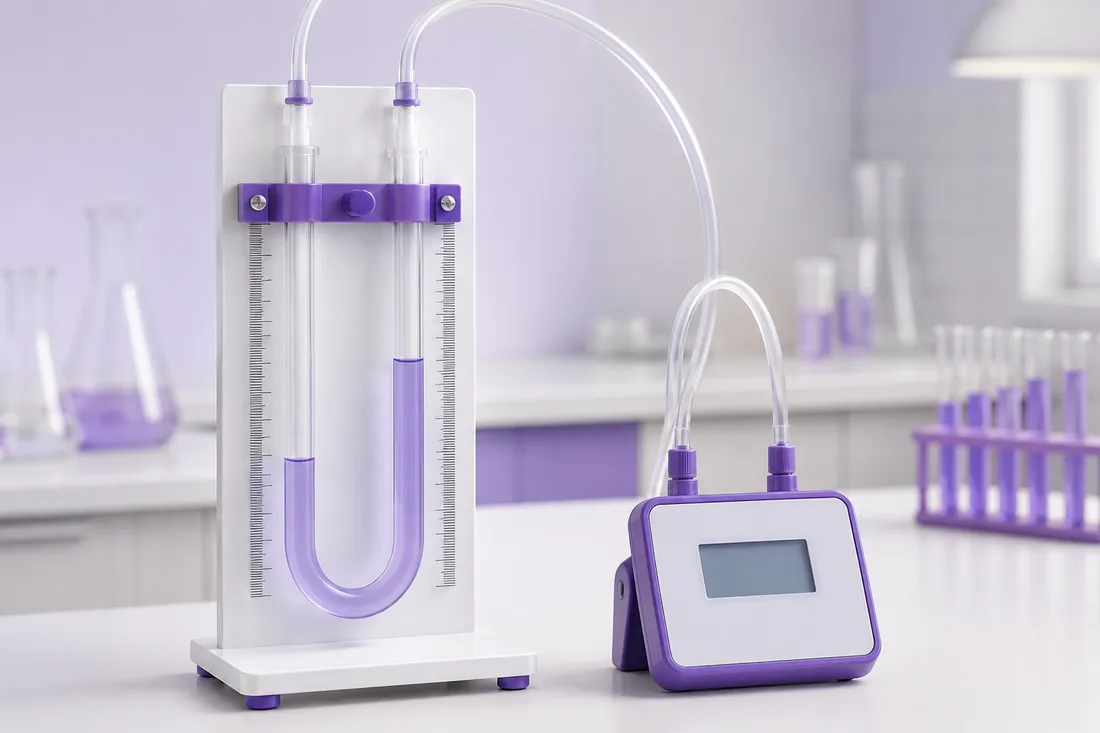

Hva er Manometer, og hva brukes det til?
Et manometer er et instrument som måler trykk eller trykkforskjell. I et U-rør balanseres den ukjente trykkforskjellen av tyngden til en væskesøyle. Digitale differansetrykkmålere bruker en membran eller annen trykkføler, men må fortsatt kobles til korrekt referanse. I et godt forsøk må manometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
For en U-rørsmodell er trykkforskjellen proporsjonal med væskens tetthet, tyngdeakselerasjonen og den vertikale høydeforskjellen mellom meniskene. Det er ikke lengden langs det buede røret som brukes. Fortegnet bestemmes av hvilken side som har lavest væskenivå og dermed størst trykk. I et godt forsøk må manometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Manometre brukes til gassutvikling, ventilasjon, filtermotstand, væskestrøm, trykk i lukkede beholdere og kalibrering av sensorer. I skolelaboratoriet brukes små trykkforskjeller og væsker med kjent tetthet. I et godt forsøk må manometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Manometer = instrument som måler trykk eller differansetrykk mot en definert referanse
Et åpent U-rør er ikke egnet for store, raske eller ukjente trykk. Væsken kan blåses ut, giftig gass kan slippe ut og glass kan knuse. Trykkområde, væske, slanger og koblinger må passe oppgaven. I et godt forsøk må manometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- U-rørformel
- ΔP=ρgΔh
- Riktig lengde
- vertikal meniskforskjell
- Referanse
- atmosfære, vakuum eller annet prosesstrykk
- Digital variant
- membran og elektronisk nullstilling
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Trykksensor, Gassvaskeflaske, Gassprøyte.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva manometer kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
U-rør eller sensorhus
Danner trykkmåleelementet.
Manometervæske
Har kjent tetthet og kjemisk kompatibilitet.
Menisker
Nivåene som avleses i væskemanometeret.
Skala
Gir høyde, trykk eller digital verdi.
Høy- og lavtrykksport
Bestemmer fortegn ved differansemåling.
Slanger og koblinger
Overfører trykket uten lekkasje eller knekk.
Hydrostatisk trykkbalanse
I en stillestående væske øker trykket med dybden. Sammenligning av punkter på samme høyde i samme væske gir ΔP=ρgΔh. Gassens tetthet kan ofte neglisjeres over korte høyder, men ikke alltid i presis måling. I et godt forsøk må manometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
ΔP = ρgΔhTre visualiseringer som forklarer Manometer
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
Et manometer omsetter en trykkforskjell til en målbar nivåforskjell eller et elektronisk signal. I et U-rør bestemmes fortegnet av hvilken væskesøyle som står høyest, og ikke bare av størrelsen på høydeforskjellen. Modellen Δp = ρgΔh forutsetter at tettheten er kjent, at væsken er i ro, og at begge avlesningspunktene sammenlignes korrekt. Ved små trykk kan kapillæreffekter, menisk, skjevt rør og vibrasjon utgjøre en stor del av resultatet. Et digitalt differansetrykkmanometer fjerner ikke behovet for metodeforståelse: nullpunkt, måleområde, slangeretning, kondens og overbelastning kan fortsatt gi feil. I et strømmende system vil trykket dessuten avhenge av hvor uttaket er plassert. Et statisk trykkuttak skal ikke peke direkte inn i strømmen dersom målet er statisk trykk, fordi dynamisk trykk da kan blandes inn. En sterk besvarelse skiller mellom absolutt trykk, overtrykk og differansetrykk, viser referansesiden eksplisitt og oppgir både verdi, fortegn, enhet og måleusikkerhet.
U-rørets trykkbalanse
Forskjellen i væskenivå oppstår fordi trykket på den ene siden er større. Ved like trykk står meniskene på samme høyde.
Lineær sammenheng
For konstant tetthet er ΔP proporsjonal med den vertikale høydeforskjellen Δh.
Absolutt, relativt og differensielt trykk
Diagrammet viser hvorfor en måling må angi hvilken referanse trykket sammenlignes med.
Typer, størrelser og faglige bruksområder
Manometer finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Åpent U-rør
Trykk relativt til atmosfæren.
Differensielt U-rør
Trykkforskjell mellom to punkter.
Skrått manometer
Større skalaoppløsning for små trykk.
Digitalt differansetrykkmanometer
Rask avlesning, logging og flere enheter.
Absoluttmanometer
Måler mot vakuumreferanse.
| Variant | Bruk | Begrensning |
|---|---|---|
| U-rør med vann | små, rene trykkforskjeller | høyt trykk og vannreaktiv gass |
| Tung manometervæske | større trykkområde | giftig væske og liten oppløsning |
| Skrått rør | svært små differanser | stor trykkendring |
| Digital sensor | logging og raske målinger | ukjent kjemisk gass uten separator |
| Bourdonmanometer | større prosesstrykk | svært små differanser |
Slik velger du riktig variant og arbeidsbetingelser
Velg manometer ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Trykkområde
Velg væsketetthet og skala slik at nivåendringen kan leses uten overfylling.
Referanse
Avklar absolutt, relativt eller differensielt trykk før tilkobling.
Gass og væske
Unngå reaksjon, oppløsning eller kontaminasjon.
Dynamikk
Pulserende trykk kan kreve demping eller rask digital sensor.
Lavest væskenivå betyr høyest trykk på den siden
Større trykk presser væsken ned i sin arm og opp i den andre. Dette gir fortegnet til differansetrykket.
Korrekt bruk av Manometer
Korrekt bruk av manometer begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Kontroller område og væske
Bekreft tetthet, temperatur og kompatibilitet.
Still instrumentet loddrett
U-røret må ikke helle.
Nullstill ved like trykk
Meniskene eller digitalverdien skal være i null.
Koble høy- og lavtrykksport
Dokumenter hvilken side som er hvilken.
Øk trykket gradvis
Unngå at væsken blåses ut.
Vent til nivåene er stabile
Demp pulsering og vibrasjon.
Les begge menisker vinkelrett
Beregn vertikal forskjell og korrekt fortegn.
Avlast trykket før frakobling
Ventiler kontrollert og rengjør slanger.
Manometertrener: høyde og væsketetthet
Juster den vertikale høydeforskjellen og væsketettheten. Modellen beregner differansetrykket og viser hvorfor tetthet styrer følsomheten.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For manometer er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Tetthet og temperatur
Manometervæskens tetthet endres med temperatur og påvirker skalaen.
Meniskform
Vann og glass gir konkav menisk; avlesningsregelen må være konsekvent.
Kapillærforskjell
Ulike rørdiametre kan forskyve meniskene.
Gasskolonnens vekt
Ved store høydeforskjeller kan gassens hydrostatikk ikke neglisjeres.
Dynamisk respons
Smal slange og viskøs væske demper raske trykkendringer.
Lekkasjer
Trykket utjevnes mot omgivelsene og målingen blir for lav.
Nullpunkt
Skjev montering eller væskemengde gir offset.
Overtrykk
Væske kan drives ut og inn i prosessen.
Digital hysterese
Membran og elektronikk kan vise forskjell ved stigende og fallende trykk.
Sporbar kalibrering
Kontroll mot kjent væskesøyle eller referanseinstrument dokumenterer avvik.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For manometer må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Feil tetthet | skalaen blir systematisk feil | bruk korrekt væske og temperatur |
| Røret heller | målt lengde er ikke vertikal | niveller instrumentet |
| Parallakse | Δh leses for høyt eller lavt | øye i meniskhøyde |
| Lekkasjeslange | målt differanse blir for lav | trykktest koblinger |
| Pulsering | ustabil eller toppverdi avleses | demp og vent |
| Feil portfortegn | positivt og negativt byttes | merk høy/lav |
Resultatet må tolkes, ikke bare avleses
Trykkdata må alltid ha referanse. En verdi på 2 kPa er ufullstendig uten å vite om den er absolutt, relativ eller differensiell, og hvilken side som er definert positiv. I et godt forsøk må manometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer manometer, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Bare én menisk leses | Δh beregnes feil | les nivåforskjellen mellom begge |
| Lengden langs skrårøret brukes direkte | trykket overvurderes | bruk vertikal komponent eller kalibrert skala |
| Portene byttes | fortegnet blir motsatt | merk før måling |
| Væske blåses inn i apparatet | kontaminasjon og skade | øk trykk gradvis og bruk felle |
| Temperatur ignoreres | tetthetsfeil | måle og rapporter temperatur |
| Digitalt manometer nulles under trykk | systematisk offset | null ved kjent likt trykk |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for manometer omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Trykkenergi
Bruk små volum og avlast før demontering.
Giftig gass
Bruk avtrekk og membranseparator etter metode.
Manometervæske
Unngå giftige væsker i undervisning.
Glass
Skjerm og stabiliser U-røret.
Væskeutblåsing
Hold ansikt og elektronikk unna åpne armer.
Slanger
Fest uten sidekraft på glassnipler.
Stopp ved rask nivåvandring mot rørenden, væskeutblåsing, lekkasje, glassknirk eller trykk utenfor området
Avlast systemet gjennom planlagt ventil og ikke klem slangen som eneste trykkontroll.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til manometer. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skyll kompatibelt
Fjern salt, olje og partikler.
Tørk slanger
Unngå væskepropper og mikrobiell vekst.
Kontroller null og nivå
Etterfyll bare spesifisert væske.
Oppbevar loddrett
Reduser søl og luftbobler.
Kalibrer digital enhet
Følg intervall og referansetrykk.
Manometer eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Manometer er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| U-rørsmanometer | transparent og direkte hydrostatisk måling | rask datalogging |
| Trykksensor | tidsserie og dynamisk trykk | enkel visuell demonstrasjon |
| Bourdonmanometer | større prosesstrykk | små differanser |
| Barometer | atmosfæretrykk | prosessdifferanse |
| Vakuummåler | lavt absolutt trykk | vanlig overtrykk |
Det elever ofte søker etter om Manometer
Hvordan virker et U-rørsmanometer?
Trykkforskjellen balanseres av vekten til en væskesøyle, slik at ΔP=ρgΔh.
Hvilken høyde måles?
Den vertikale forskjellen mellom meniskene.
Hva betyr differansetrykk?
Trykket ved høyporten minus trykket ved lavporten.
Hvorfor må manometeret stå loddrett?
Ellers svarer skalaens høyde ikke til den hydrostatiske vertikalkomponenten.
Hva gir for lav trykkverdi?
Lekkasjer, feil væsketetthet eller trykkutjevning gjennom slangen.
Kan vann brukes alltid?
Nei; område, frysing, fordamping og kjemisk kompatibilitet kan kreve annen løsning.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere manometer, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Utled ΔP=ρgΔh.
Hvordan bestemmer du fortegnet?
Drøft tetthetsvalg.
Hvorfor dempes pulsering?
Hva viser karakter 6?
Karakter 2–3
Kjenner igjen manometer og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva skal brukes i formelen for et vanlig U-rørsmanometer?
Relevante forsøk i kjemi, biologi og fysikk
Manometer inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Filtermotstand
Mål trykkfall over filter.
Gassutvikling
Kontroller lite overtrykk.
Ventilasjon
Sammenlign trykk på hver side av kanal.
Kalibrering
Kontroller trykksensor mot væskesøyle.
Strømning
Koble differansetrykk til hastighet med egnet primærelement.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemål om praktisk arbeid, kjemisk terminologi, målinger, feilkilder, modeller og sikkerhet.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
