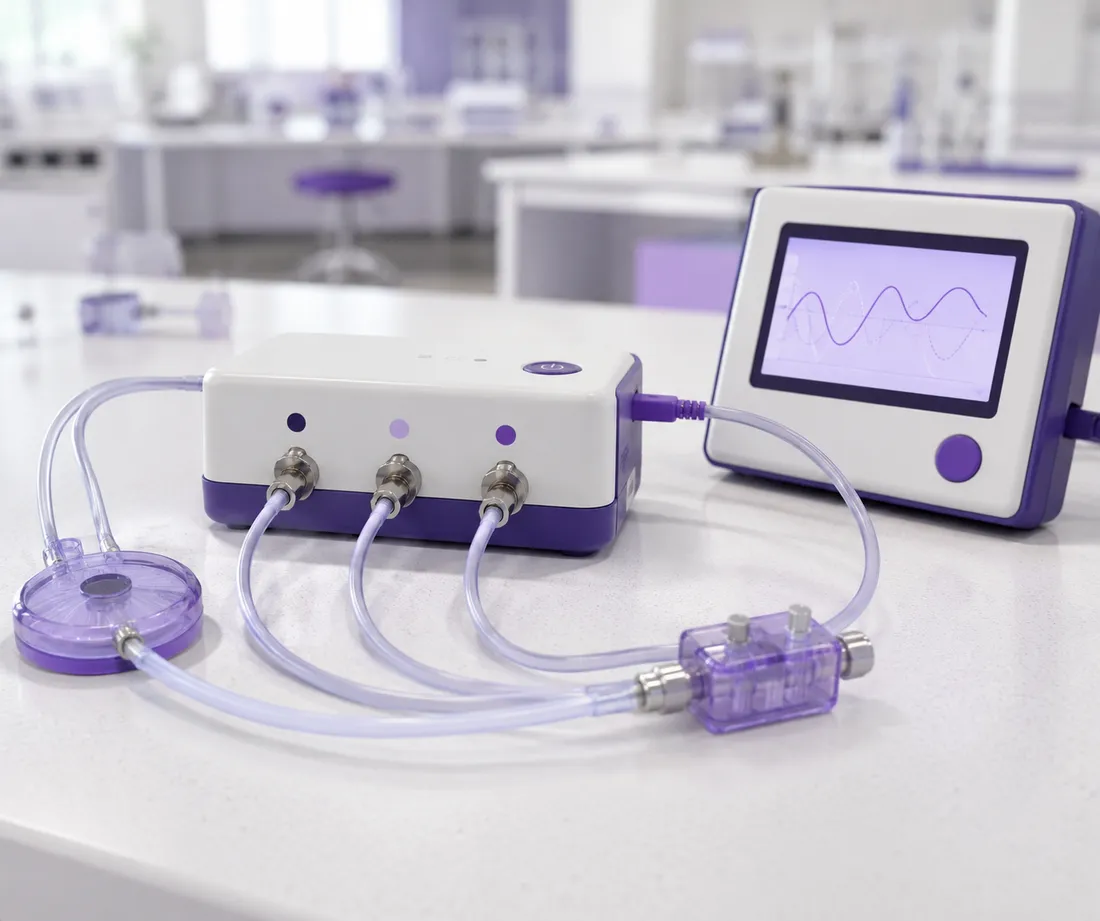

Hva er Trykksensor, og hva brukes det til?
En trykksensor omformer kraften per areal fra en gass eller væske til et elektrisk signal. I skolelaboratoriet brukes ofte en membranbasert sensor som måler absolutt trykk eller trykkforskjell og sender data til en datalogger. Sensoren kan undersøke Boyle-loven, temperatur–trykk-sammenhenger, reaksjonsgass, transpirasjon og mekaniske trykkfenomener. For trykksensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Trykket bøyer en tynn membran. Deformasjonen registreres med piezoresistive elementer, kapasitiv struktur eller annen transduser. Elektronikken forsterker signalet og bruker en kalibreringsfunksjon for å vise pascal eller kilopascal. Absolutt sensor sammenligner med et internt vakuum, mens relativ sensor sammenligner med omgivelsestrykk og differansesensor sammenligner to porter. For trykksensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Trykksensoren passer til lukkede gassystemer, sprøyteforsøk, reaksjonskinetikk, damptrykk, hydrostatikk og langsom biologisk gassutveksling når sensoren og koblingene tåler mediet. Den gir kontinuerlige tidsserier og kan avsløre små endringer som er vanskelige å lese på et mekanisk manometer. For trykksensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Trykksensor = En trykksensor omformer kraften per areal fra en gass eller væske til et elektrisk signal
En gassensor som ikke er væskekompatibel skal aldri få væske inn i porten. Sensoren skal heller ikke brukes over oppgitt maksimumstrykk, på ukjent reaktiv gass eller som sikkerhetsventil. Den måler trykk, men beskytter ikke systemet mot overtrykk. For trykksensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
- Målemodi
- absolutt, relativt eller differansetrykk
- SI-enhet
- pascal; i skoleforsøk ofte kPa
- Kritiske koblinger
- slange, ventil, stopper og Luer-lås
- Vanlige feilkilder
- lekkasje, dødt volum, temperatur og nullpunkt
Relaterte emner: laboratorieutstyr, datalogger, måleusikkerhet, feilkilder, praktisk eksamen, Fysikk 1, Biologi 1, Naturfag.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva trykksensor kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Sensormembran
Bøyes av trykkforskjellen og er den primære transduseren.
Trykkport
Kobler gass eller væske til sensorens målekammer.
Slange og ventil
Leder prøven og gjør det mulig å isolere, ventilere eller nullstille systemet.
Temperaturkompensasjon
Reduserer elektrisk drift når instrumenttemperaturen endres.
Forsterker og A/D-omformer
Gjør liten membranrespons om til digital verdi.
Overtrykksgrense
Angir nivået som kan skade membranen permanent.
Trykk, volum og temperatur
For en tilnærmet ideell gass med konstant stoffmengde knytter tilstandsligningen trykk, volum og absolutt temperatur sammen. I et virkelig forsøk må også slangevolum, sensorens indre volum, lekkasje og tid til temperaturutjevning tas med. For trykksensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
pV = nRT og p₁V₁/T₁ = p₂V₂/T₂Typer, størrelser og faglige bruksområder
Trykksensor finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Absolutt trykksensor
Måler mot internt vakuum og viser atmosfæretrykk som omtrent 101 kPa.
Relativ trykksensor
Viser over- eller undertrykk i forhold til romluften.
Differansetrykksensor
Sammenligner to porter og brukes i strømnings- og filterforsøk.
Væskekompatibel sensor
Har materialer og porter som tåler væske innen angitt kjemisk område.
| Variant | Bruk | Begrensning |
|---|---|---|
| Absolutt | gasslover og atmosfære | direkte trykkforskjell mellom to punkter |
| Relativt | overtrykk og vakuum relativt til rommet | sammenligning ved skiftende atmosfære uten referanse |
| Differanse | filter, strømning og ventilasjon | ukjent høytrykkskilde |
| Mekanisk manometer | visuell lokal kontroll | rask digital tidsserie |
Slik velger du riktig variant og arbeidsbetingelser
Velg trykksensor ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Trykktype
Bestem om problemstillingen krever absolutt, relativt eller differensielt trykk.
Måleområde
Velg område som tåler maksimum, men fortsatt gir god oppløsning.
Mediekompatibilitet
Kontroller om port og membran tåler gass, damp eller væske.
Systemvolum
Minimer unødvendig slange og dokumenter dødt volum når gasslover undersøkes.
Sensorporten er ikke en sikkerhetsventil
Planlegg mekanisk avlastning og stoppgrense. Programvarevarsling kan ikke hindre raskt overtrykk.
Korrekt bruk av Trykksensor
Korrekt bruk av trykksensor begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Identifiser sensortype og område
Les merking og finn maksimumstrykk og mediekompatibilitet.
Inspiser slange og koblinger
Se etter sprekker, løse ventiler, blokkering og væskerester.
Ventiler eller nullstill korrekt
Følg sensorens metode og registrer atmosfæretrykk når relevant.
Monter et tett system
Bruk riktige stoppere og Luer-koblinger uten å tvinge plast.
Kjør lekkasjetest
Påfør et lite trykk og se om signalet driver uten forklaring.
Endre én variabel kontrollert
Komprimer, varm eller reager gradvis og hold andre forhold stabile.
Logg temperatur og tid
Trykk kan endres fordi gassen ikke har nådd termisk likevekt.
Avlast før demontering
Åpne ventil kontrollert og bekreft at systemet er ved sikkert trykk.
Trykksensortrener: volum og temperatur
Juster gassvolum og temperatur. Treneren viser hvorfor både kompresjon og oppvarming endrer trykket.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For trykksensor er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Dødt volum
Sensor, slange og koblinger legger til volum som kan gjøre den faktiske kompresjonen mindre enn sprøyteskalaen antyder.
Termisk likevekt
Rask kompresjon varmer gassen midlertidig. Avlesning før avkjøling gir høyere trykk enn en isoterm modell.
Membranhysterese
Etter stor belastning kan signalet bruke tid på å vende helt tilbake.
Barometrisk variasjon
Absolutt trykk påvirkes av vær og høyde; relativ sensor skjuler dette ved å bruke omgivelsen som referanse.
Kondensasjon
Vanndamp kan kondensere i slangen og endre både stoffmengde og risiko for væske i porten.
Lekkasjemekanikk
Små lekkasjer kan gi eksponentiell drift som feiltolkes som reaksjon eller biologisk prosess.
Hydrostatisk hode
Væskesøyle og høydeforskjell kan legge til rho g h når væske eller kondens finnes i koblingen.
Kalibreringsmodell
Lineær kalibrering er bare gyldig innen sensorens spesifiserte område og temperaturbetingelser.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For trykksensor må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Lekkasjer | signal glir mot romtrykk | trykkholdetest og bedre tetning |
| Temperaturendring | systematisk p-endring | mål T og vent på likevekt |
| Dødt volum | feil beregnet V | mål eller modeller hele volumet |
| Overområde | metning eller permanent skade | velg større område og stoppgrense |
| Væske i port | treg respons og skade | bruk felle eller væskekompatibel sensor |
Resultatet må tolkes, ikke bare avleses
Måleverdien skal alltid vurderes sammen med rådata, kontroll, kalibrering, oppløsning, responstid og de konkrete betingelsene i forsøket. For trykksensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer trykksensor, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Sprøytevolum brukes som totalvolum | Boyle-plottet blir skjevt | inkluder slange og sensorvolum |
| Systemet demonteres under trykk | sprut og flygende deler | avlast gjennom ventil først |
| Sensor nullstilles med ukjent trykk | alle målinger får offset | ventiler til kjent referanse |
| Gass varmes av hånden | falsk trykktrend | bruk stativ og temperaturkontroll |
| Data tas etter overbelastning | kalibreringen kan være endret | stopp og funksjonskontroller |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for trykksensor omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Overtrykk
Bruk skjerm, lavt volum og mekanisk avlastning når brudd kan gi energi.
Reaktive gasser
Bruk bare godkjent sensor, avtrekk og risikovurdert system.
Væskevern
Hold ikke-kompatibel sensor høyere enn prøven og bruk væskefelle.
Demontering
Avlast, ventiler og bekreft trykk før stopper eller slange løsnes.
Stopp ved rask uventet trykkstigning, lekkasje eller væske mot sensorport
Fjern energikilden, avlast gjennom planlagt ventil og vurder systemet før ny måling.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til trykksensor. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Oppbevar porten ren og tørr
Partikler og kondens gir treg respons og offset.
Ikke stikk verktøy i porten
Membranen kan skades mekanisk.
Kontroller slanger regelmessig
Mykgjøring og mikrosprøhet gir lekkasje.
Sammenlign med kjent referanse
Atmosfære eller kalibrator kan avsløre drift.
Trykksensor eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Trykksensor er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Trykksensor | kontinuerlig tidsserie og liten endring | direkte visuell lokal avlesning |
| Manometer | enkel mekanisk referanse | rask digital logging |
| Barometer | atmosfæretrykk | lukket reaksjonskammer |
| Kraftsensor | kraft direkte | trykk uten kjent areal |
Det elever ofte søker etter om Trykksensor
Hva måler en trykksensor?
Den måler kraft per areal som absolutt trykk, overtrykk eller differansetrykk, avhengig av konstruksjonen.
Hvorfor faller trykket sakte?
Det kan skyldes lekkasje, temperaturutjevning, kondensasjon eller biologisk/kjemisk prosess. Kontrollforsøk skiller årsakene.
Kan sensoren måle væske?
Bare dersom den er spesifisert som væskekompatibel. Mange skolegassensorer skades av direkte væskekontakt.
Hvordan tester man Boyle-loven?
Hold stoffmengde og temperatur tilnærmet konstante, mål hele gassvolumet og plott p mot 1/V.
Hva er forskjellen på absolutt og relativt trykk?
Absolutt måles mot vakuum; relativt måles mot atmosfæren og viser null når porten er åpen til rommet.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere trykksensor, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar et Boyle-forsøk med trykksensor.
Drøft en fallende trykkurve.
Hvorfor er overtrykksgrensen viktig?
Vurder måleusikkerheten.
Karakter 2–3
Kjenner igjen trykksensor og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva bør gjøres før en trykksatt kobling demonteres?
Relevante forsøk i kjemi, biologi og fysikk
Trykksensor inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Boyle-loven
Undersøk p som funksjon av V ved tilnærmet konstant T.
Reaksjonskinetikk
Følg gassutvikling fra en kontrollert reaksjon.
Transpirasjon
Mål små trykkendringer i et tett potometeroppsett.
Damptrykk
Sammenlign væsker og temperatur med væskekompatibelt oppsett.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Prinsipp, absolutt trykk, tilkobling, responstid og sikkerhetsgrenser.
Kompetansemål om forsøk, datanalyse, modeller, krefter, bevegelse og elektriske kretser.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
