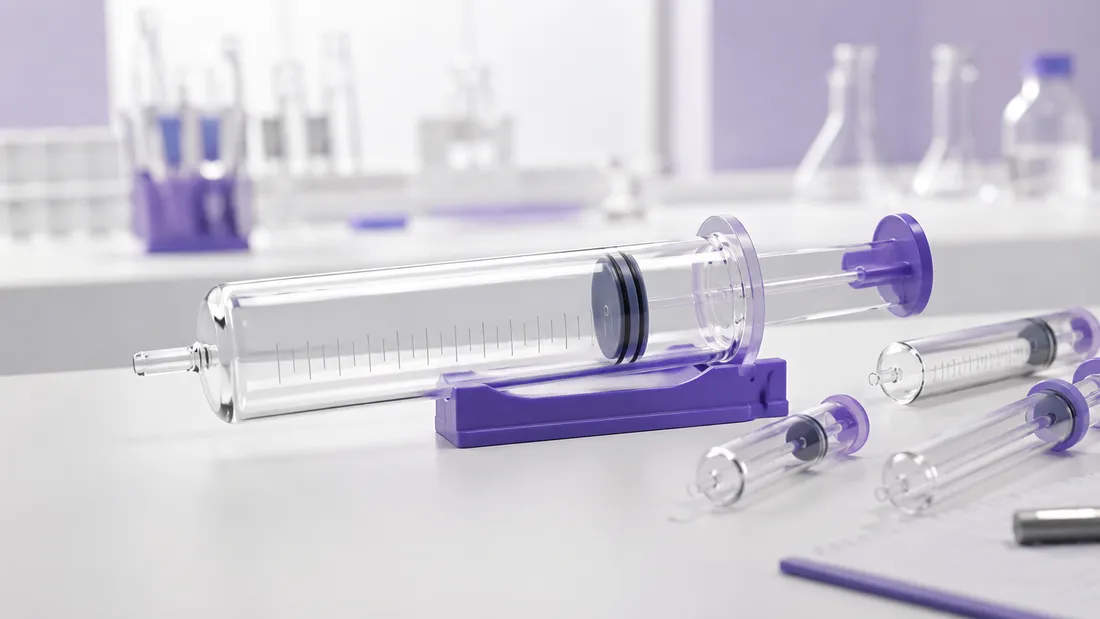

Hva er Gassprøyte, og hva brukes det til?
En gassprøyte er et gradert, gasstett volumkammer med bevegelig stempel som samler eller leverer gass. Stempelposisjonen gir gassvolumet ved det trykket og den temperaturen som råder i systemet. I et godt forsøk må gassprøyte vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Gassen utøver trykk på stempelet. Når stempelet kan bevege seg med liten friksjon, innstiller volumet seg slik at indre trykk balanserer ytre trykk og eventuell stempelbelastning. Gassloven kobler P, V, n og T. I et godt forsøk må gassprøyte vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Gassprøyter brukes til reaksjonshastighet, molart gassvolum, støkiometri, gassutvikling, Boyles lov, lekkasjetest og kontrollert gassdosering. De unngår vannfortrengning når gassen er vannløselig eller reagerer med vann. I et godt forsøk må gassprøyte vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Gassprøyte = gradert stempelkammer for direkte oppsamling og måling av gassvolum
Volumet er bare meningsfullt sammen med temperatur og trykk. Sprøyten skal ikke brukes over produsentens trykkgrense, med uforenlige gasser eller med fastlåst stempel i et gassutviklende lukket system. I et godt forsøk må gassprøyte vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Direkte avlesning
- gassvolum
- Kritisk kontroll
- gasstetthet
- Fysisk modell
- PV=nRT
- Vanlig bruk
- reaksjonshastighet mot tid
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Trykksensor, Temperatursensor, Avtrekksskap.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva gassprøyte kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Sylinder
Gradert kammer i glass eller plast.
Stempel
Beveger seg med lav friksjon og tetter.
Stempelstang
Overfører kraft og viser posisjon.
Port/luerkobling
Kobler slange eller reaksjonskar.
Skala
Angir nominelt volum og delinger.
Stopp/sikring
Hindrer at stempelet skytes ut på enkelte modeller.
Ideell gass og korreksjon mellom betingelser
For samme stoffmengde gjelder P₁V₁/T₁=P₂V₂/T₂ i idealtilnærming. Ved gass over vann må vanndampens partialtrykk trekkes fra totaltrykket. I et godt forsøk må gassprøyte vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
PV = nRT, P₁V₁/T₁ = P₂V₂/T₂Typer, størrelser og faglige bruksområder
Gassprøyte finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Glassgassprøyte
Lav gasspermeabilitet og god kjemisk kompatibilitet.
Plastgassprøyte
Robust og rimelig, men mer permeabel og løsemiddelfølsom.
Låsesprøyte
Stempel kan sikres ved trykkforsøk.
Motorisert sprøytepumpe
Kontrollert gasslevering, ikke fri volumrespons.
| Variant | Bruk | Begrensning |
|---|---|---|
| Glass | presis kjemi og lav permeasjon | slag og sidebelastning |
| Plast | undervisning og bruddsikkerhet | organisk damp over tid |
| Fri stempel | gassutvikling ved nær atmosfæretrykk | trykkholding |
| Låst stempel | Boyle-forsøk med kontroll | gassdannende reaksjon uten trykkvern |
Slik velger du riktig variant og arbeidsbetingelser
Velg gassprøyte ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Volumområde
Forventet sluttvolum bør ligge godt innen skalaen.
Gasskompatibilitet
Materiale, pakning og smøremiddel må tåle gassen.
Friksjon
Lav og repeterbar stempelkraft.
Trykkgrense
Slange, kobling og sprøyte må tåle maksimal P.
Et fastlåst stempel kan gjøre systemet farlig
Hvis en reaksjon fortsatt utvikler gass og volumet ikke kan øke, stiger trykket. Stopp tilførsel eller reaksjon og ha planlagt trykkavlastning.
Korrekt bruk av Gassprøyte
Korrekt bruk av gassprøyte begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Inspiser sylinder og stempel
Se etter sprekk, ripe og ujevn bevegelse.
Monter med kort tett slange
Minimer dødvolum og lekkasjepunkter.
Test tetthet
Flytt stempel og observer om volum/trykk holder.
Sett startvolum
Unngå mekanisk endestopp.
Start reaksjon kontrollert
Lukk først når alt er klart.
Logg volum og tid
Les stempel ved samme referanse.
Mål temperatur og trykk
Nødvendig for sammenligning og stoffmengde.
Avlast og ventiler sikkert
Håndter gassen etter egenskaper og SDS.
Gassprøytetrener: start- og sluttvolum
Juster volumene. Modellen beregner gassendringen og minner om lekkasje, temperatur, trykk og friksjon.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For gassprøyte er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Stempelfriksjon
Gir terskeltrykk og trinnvis bevegelse.
Dødvolum
Slange og koblinger inneholder gass som ikke vises direkte på skalaen.
Lekkasjer
Gir for lavt samlet volum og endret kurveform.
Temperatur
Eksoterm reaksjon kan gi midlertidig for stort volum.
Trykkbalanse
Stempelmasse og orientering påvirker ytre belastning.
Gassløselighet
Gass kan løses i reaksjonsvæske og undervurdere dannelsen.
Permeasjon
Noen gasser diffunderer gjennom plast og pakninger.
Vanndamp
Bidrar til totaltrykket ved fuktig gass.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For gassprøyte må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Lekkasjepunkt | målt volum blir for lavt | trykkhold og sjekk koblinger |
| Varm gass | volumet blir midlertidig for høyt | vent til termisk likevekt |
| Stempelfriksjon | kurven blir trinnvis og forsinket | rengjør/velg riktig sprøyte |
| Dødvolum | stoffmengde og startvolum feil | mål eller inkluder slangevolum |
| Gass løses | volum undervurderer produksjon | vurder løselighet og metode |
Resultatet må tolkes, ikke bare avleses
Optiske og separasjonsbaserte metoder krever kontroll av hele signalveien fra prøve og beholder til avlesning, ikke bare displayet. I et godt forsøk må gassprøyte vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer gassprøyte, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Sprøyten fylles til endestopp | stempelet kan skytes ut eller trykket stige | velg større kapasitet |
| Slangen er løs | gass lekker og resultatet blir lavt | bruk riktig kobling og klemme |
| Eksoterm topp tolkes som mer gass | temperatur gir volumøkning | vent eller korriger T |
| Giftig gass ventileres i rommet | eksponering | bruk avtrekk og absorpsjonsfelle |
| Stempel smøres med uegnet middel | gassen kontamineres eller pakning skades | følg produsentens metode |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for gassprøyte omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Trykk
Bruk aldri ukjent lukket gassutvikling uten avlastning.
Giftig/brennbar gass
Arbeid i avtrekksskap og unngå tennkilder.
Glass
Skjerm og vernebriller ved trykk eller vakuum.
Kjemisk kompatibilitet
Kontroller pakninger og slange mot gass og damp.
Stopp ved fast stempel, økende trykk, sprekk eller ukontrollert gassdannelse
Stans reaksjonen eller reagenstilførselen, avlast gjennom planlagt sikker vei og ikke grip et trykksatt glassystem.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til gassprøyte. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skyll etter kompatibel metode
Fjern kondens og kjemisk film.
Tørk før lagring
Vann endrer neste gassprøve.
Oppbevar stempel avlastet
Reduser pakningsdeformasjon.
Kontroller skala og kobling
Slitasje gir feil og lekkasje.
Gassprøyte eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Gassprøyte er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Gassprøyte | direkte gassvolum uten vann | svært store volum eller høytrykk |
| Vannfortrengning | rimelig for lite vannløselig gass | vannløselig/reaktiv gass |
| Trykksensor | lukket volum og P(t) | direkte volumkurve |
| Gasspose | stor eller fleksibel oppsamling | presis rask volumavlesning |
Det elever ofte søker etter om Gassprøyte
Hvordan testes lekkasje?
Endre stempelposisjon i lukket system og se om volum eller trykk holder uten drift.
Hvorfor må temperaturen måles?
Gassvolumet er temperaturavhengig gjennom gassloven.
Hva er dødvolum?
Gassvolum i slange og koblinger som ikke nødvendigvis inngår i skalaen.
Kan alle gasser samles?
Bare når materiale, ventilasjon og kjemisk risiko er vurdert.
Hvorfor beveger stempelet seg rykkvis?
Statisk friksjon må overvinnes før stempelet glir.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere gassprøyte, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Mål reaksjonshastighet.
Forklar temperaturtoppen.
Drøft lekkasje.
Sammenlign med trykksensor.
Karakter 2–3
Kjenner igjen gassprøyte og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva må alltid vurderes sammen med gassvolumet?
Relevante forsøk i kjemi, biologi og fysikk
Gassprøyte inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Reaksjonshastighet
Følg H₂, CO₂ eller O₂ mot tid.
Støkiometri
Sammenlign gassmengde med reaksjonslikning.
Molart gassvolum
Korriger P, V og T.
Boyles lov
Variér volum og mål trykk.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Forsøk, støkiometri, data og HMS.
Produsentinformasjon om gassprøyter og undervisningsbruk.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
