Hva er Gassvaskeflaske, og hva brukes det til?

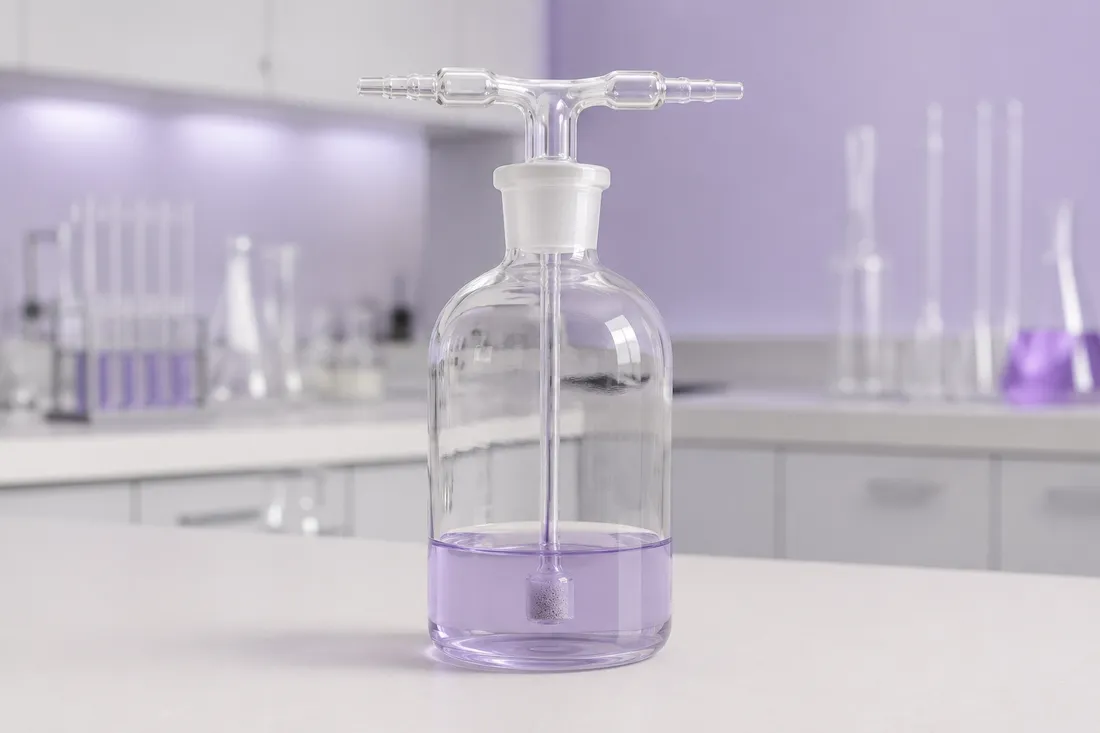

En gassvaskeflaske er et lukket glassapparat som tvinger en gasstrøm gjennom en væske eller et annet vaskemedium for å absorbere, reagere med, tørke eller fjerne bestemte komponenter. Gassen føres vanligvis ned gjennom et langt innløpsrør og bobler opp før den forlater flasken gjennom et kortere utløp. I et godt forsøk må gassvaskeflaske vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Renseeffekten bygger på masseoverføring mellom gass og væske. Små bobler gir stort kontaktareal, mens lang oppholdstid og stor drivkraft mellom gasskonsentrasjon og likevekt øker overføringen. Kjemisk reaksjon i væsken kan holde den oppløste komponenten lav og øke absorpsjonen. Samtidig gir rør, væskesøyle og porøs spreder trykktap. I et godt forsøk må gassvaskeflaske vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Gassvaskeflasker brukes til å absorbere sure eller basiske gasser, tørke gass, fjerne aerosoler, demonstrere gass–væske-likevekt og beskytte etterfølgende instrumenter. I skolen brukes små, lavrisiko oppsett med avtrekk og tydelig plan for restgass og avfall. I et godt forsøk må gassvaskeflaske vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Gassvaskeflaske = glassapparat som renser eller tørker gass ved å boble den gjennom et valgt medium
Flasken er ikke en trykkbeholder og må ikke kobles slik at utløpet kan blokkeres. Feil retning på innløp og utløp kan hindre bobling eller presse væske tilbake. Giftig, brannfarlig eller sterkt reaktiv gass krever særskilt prosedyre, flere barrierer og kontrollert avtrekk. I et godt forsøk må gassvaskeflaske vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Langt rør
- gassinnløp ned i væsken
- Kort rør
- utløp over væsken
- Frit/spreder
- gir mindre bobler og større areal
- Viktig fare
- tilbakesuging ved trykkfall
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Gassprøyte, Tistetrakt, Avtrekksskap, Trykksensor.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva gassvaskeflaske kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Vaskeflaske
Holder absorpsjons- eller tørkemediet.
Langt innløpsrør
Fører gassen under væskeoverflaten.
Kort utløpsrør
Tar ut behandlet gass fra headspace.
Porøs spreder
Deler gasstrømmen i mindre bobler.
Slangekoblinger
Kobler kilde, flasker og avtrekk.
Kork/skjøt
Tetning som samtidig må kunne demonteres sikkert.
Masseoverføring og absorpsjon
Overføringshastigheten øker med gass–væske-areal, masseovergangskoeffisient og forskjellen mellom faktisk og likevektsbestemt konsentrasjon. Mindre bobler øker arealet, men kan gi større trykktap og skumdannelse. I et godt forsøk må gassvaskeflaske vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
N_A = k_La·V·(C* − C)Typer, størrelser og faglige bruksområder
Gassvaskeflaske finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Drechsel-flaske uten frit
Enkel gassvask med større bobler og lavere motstand.
Drechsel-flaske med porøs frit
Mer ensartede små bobler og bedre kontakt.
Tørkeflaske
Fast eller flytende tørkemiddel etter kjemi.
Seriekoblede vaskeflasker
Flere trinn for kapasitet, kontroll eller ulike reagenser.
Sikkerhets-/tomflaske
Fanger dråper og reduserer tilbakesuging mot kilde.
| Variant | Bruk | Begrensning |
|---|---|---|
| Uten frit | partikkelrik gass og lavt trykktap | maksimal kontakt ved lav flow |
| Med frit | absorpsjon og fin bobling | slam som tetter porer |
| Tørkeflaske | fjerning av vann | reaktiv gass uten kompatibilitet |
| Seriekobling | trinnvis rensing og gjennombruddskontroll | høy motstand uten trykkvurdering |
| Tom sikkerhetsflaske | fange væske og beskytte kilde | som eneste renseledd |
Slik velger du riktig variant og arbeidsbetingelser
Velg gassvaskeflaske ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Gasskomponent
Velg medium som fysisk absorberer eller reagerer selektivt.
Flow og trykk
Kilde må tåle væskehøyde, frit og seriemotstand.
Skum og partikler
Vurder frit, dråpefelle og større flaske.
Restgass
Utløpet må gå til sikker videre behandling eller avtrekk.
Kontroller gassretningen før start
Gassen skal inn gjennom røret som ender under væsken. Byttes rørene, vil gassen ofte passere over væsken uten effektiv vask, eller væsken kan drives feil vei.
Korrekt bruk av Gassvaskeflaske
Korrekt bruk av gassvaskeflaske begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Identifiser gass og rensemål
Vurder reaksjon, løselighet og risiko.
Velg kompatibel flaske og medium
Kontroller glass, kork, slange og avfall.
Monter i avtrekk
Fest flasken og bruk kort, tydelig slangeføring.
Koble innløp til langt rør
Bekreft visuelt at utløpet er over væsken.
Tilsett moderat væskenivå
Dekk rørenden uten å fylle for høyt.
Start svært lav gasstrøm
Se etter jevn bobling og lekkasje.
Overvåk trykk, farge, pH og skum
Reduser eller stopp før gjennombrudd.
Stopp kilde og ventiler kontrollert
Forebygg tilbakesuging før demontering.
Gassvasketrener: flow og boblestørrelse
Juster gasstrøm og boblediameter. Modellen viser hvorfor små bobler kan gi bedre kontakt samtidig som motstanden øker.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For gassvaskeflaske er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Henry-lov
Likevekten mellom gass og oppløst komponent avhenger av stoff og temperatur.
Kjemisk absorpsjon
Reaksjon i væsken øker drivkraft og kapasitet.
Bobleareal
Mindre bobler gir større areal per gassvolum.
Oppholdstid
Lavere flow kan gi bedre overføring per volum gass.
Trykktap
Væskesøyle, slange og frit krever innløpstrykk.
Flooding/skum
Høy flow kan bære væske inn i utløpet.
Gjennombrudd
Når medium er mettet, øker komponenten i utløpet.
Tilbakesuging
Avkjøling eller stoppet gasskilde kan trekke væske bakover.
Seriekontroll
Andre flaske kan fungere som gjennombruddsindikator.
Korrosjon
Gass og vaskeløsning kan angripe metallkoblinger og elastomerer.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For gassvaskeflaske må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| For store bobler | lavt kontaktareal | frit eller lavere flow |
| For høy flow | kort opphold og skum | reduser |
| Feil medium | ingen selektiv rensing | velg etter kjemi |
| Tettet frit | stigende trykk | rengjør/bytt |
| Lekk skjøt | gass utenom væsken | tetthetskontroll |
| Metning | gjennombrudd | overvåk og bytt medium |
Resultatet må tolkes, ikke bare avleses
Utstyret skal vurderes som del av et samlet målesystem og en dokumentert arbeidsprosess. Materiale, renhet, temperatur, geometri, brukerhandling, prøveegenskaper og kontrollmålinger må sees i sammenheng før resultatet kan kalles pålitelig. I et godt forsøk må gassvaskeflaske vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer gassvaskeflaske, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Inn- og utløp byttes | gassen vaskes ikke | koble langt rør som innløp |
| Utløpet blokkeres | overtrykk | fri sikker avlufting |
| Flasken fylles for høyt | væske medrives | reduser nivå |
| Kilden stoppes uten ventilering | tilbakesuging | bryt/ventiler kontrollert |
| Giftig restgass slippes i rommet | eksponering | avtrekk/etterbehandling |
| Flasken står uten klemme | velting og glassbrudd | fest stabilt |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for gassvaskeflaske omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Giftig/irriterende gass
Alltid i avtrekk med kjent restgasshåndtering.
Overtrykk
Aldri blokkert utløp; bruk lav flow og riktig dimensjon.
Tilbakesuging
Sikkerhetsflaske, tilbakeslagskontroll eller riktig stoppsekvens.
Etsende medium
Vernebriller, hansker og sekundærkar.
Brennbar gass
Ingen tennkilde og egnet ventilasjon.
Glassbrudd
Stativklemme og skjerming ved risiko.
Stopp ved manglende bobling, raskt stigende trykk, væske i utløpsslangen, kraftig skum, sprekk, lekkasje eller lukt utenfor avtrekket
Stans gasskilden, ventiler systemet til sikker behandling og ikke åpne flasken før trykket er utjevnet og kjemien er vurdert.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til gassvaskeflaske. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skyll umiddelbart etter bruk
Fjern reaktiv rest før den tørker.
Rens frit etter produsentmetode
Ikke press fast partikkel dypere.
Kontroller slangestusser
Sprekker gir lekkasje.
Oppbevar demontert og tørt
Reduser fastsatte skjøter og mikrobiell vekst.
Kasser ved stjernesprekk
Vakuum/trykkvariasjon kan gi brudd.
Gassvaskeflaske eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Gassvaskeflaske er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Gassvaskeflaske | rensing/tørking ved bobling | lagring av gass |
| Gassprøyte | måle eller overføre volum | kontinuerlig absorpsjon |
| Gassoppsamlingskar | samle gass over væske | selektiv kjemisk vask |
| Tørkerør | fjerne fukt med fast stoff | store væskeabsorpsjonsvolum |
| Bobleteller | visuell flowindikasjon | full kjemisk rensing |
Det elever ofte søker etter om Gassvaskeflaske
Hvordan virker en gassvaskeflaske?
Gass føres under væsken gjennom et langt rør, bobler opp og avgir eller reagerer med uønskede komponenter.
Hvilket rør er innløp?
Det lange røret som ender under væskeoverflaten.
Hvorfor brukes porøs frit?
Den lager mindre bobler og større kontaktareal.
Hva er tilbakesuging?
Væske trekkes bakover når trykket i gasskilden faller.
Kan utløpet lukkes?
Nei, blokkert utløp kan gi farlig overtrykk.
Hvordan ser man gjennombrudd?
Med farge, pH, andre flaske, sensor eller analysemåling etter metoden.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere gassvaskeflaske, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar små bobler.
Planlegg vask av sur gass.
Drøft tilbakesuging.
Hvorfor seriekoble?
Hva kjennetegner karakter 6-svar?
Karakter 2–3
Kjenner igjen gassvaskeflaske og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hvilket rør skal gassen normalt komme inn gjennom?
Relevante forsøk i kjemi, biologi og fysikk
Gassvaskeflaske inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Fjerne sur gass
Absorpsjon i egnet basisk løsning.
Tørke gass
Passere gjennom kompatibelt tørkemedium.
Fjerne aerosol
Fange dråper og partikler.
Demonstrere absorpsjon
Følg pH eller farge i væsken.
Beskytte sensor
Rens gass før måleinstrument etter metode.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Offisiell beskrivelse av konstruksjon, porøs spreder og bruk til gassfiltrering og rensing.
Offisiell forklaring av gassens vei gjennom langt innløpsrør, væske og sideutløp.
Kompetansemål om å planlegge og gjennomføre forsøk, estimere usikkerhet, vurdere feilkilder og bruke sikkerhetsdatablad.
Kompetansemål om valg, kontroll, vedlikehold, sporbarhet, HMS og dokumentasjon av laboratorieutstyr.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
