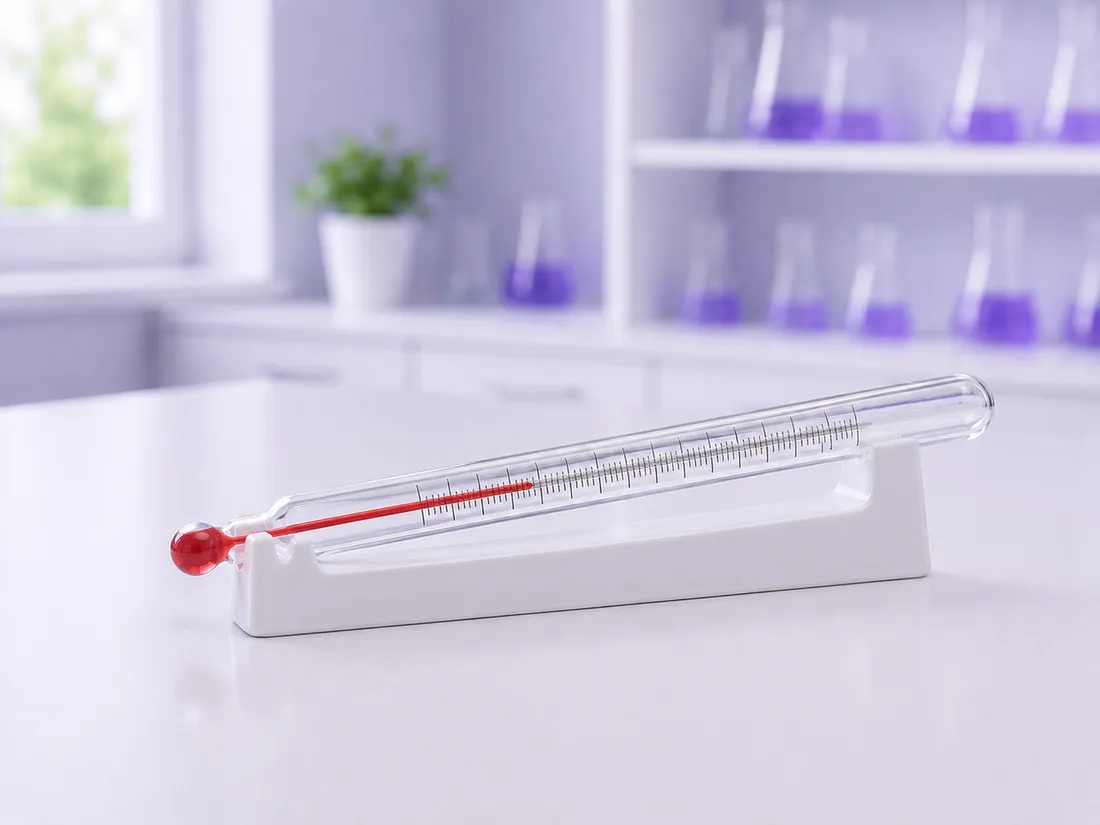

Hva er Laboratorietermometer, og hva brukes det til?
Et laboratorietermometer måler temperatur ved fysisk kontakt og varmeutveksling mellom sensor og prøve. Resultatet er først representativt når sensoren har nådd tilstrekkelig termisk likevekt med det området som undersøkes. I et godt forsøk må laboratorietermometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Væske-i-glass-termometre bruker volumendring i en termometrisk væske. Digitale prober bruker temperaturavhengig motstand, spenning eller halvledersignal. I alle tilfeller må varme strømme mellom prøve og sensor, og sensorens masse, kapsling og strømning bestemmer responstiden. I et godt forsøk må laboratorietermometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Laboratorietermometre brukes i reaksjoner, vannbad, destillasjon, kalorimetri, smelte- og kokepunkt, biologiske forsøk og kalibreringskontroll. Målepunkt, immersjonsdybde og tid er like viktige som selve displayet. I et godt forsøk må laboratorietermometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Laboratorietermometer = kontaktsensor som må nå termisk likevekt med prøven før temperaturen kan tolkes
Termometeret må ikke brukes utenfor temperatur- og kjemiområdet. Væske-i-glass skal ikke brukes som rørepinne, og kvikksølvholdige instrumenter bør fases ut og håndteres etter særskilt prosedyre. I et godt forsøk må laboratorietermometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Kontaktkrav
- sensoren må være i termisk kontakt
- Tidsrespons
- bestemmes av sensor og strømning
- Kontrollpunkt
- smeltende is kan brukes nær 0 °C
- Avlesning
- immersjon og parallakse må dokumenteres
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Temperatursensor, Termoelement, Vannbad.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva laboratorietermometer kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Bulb/sensortupp
Område med temperaturfølsomt element.
Kapillær eller leder
Overfører volumposisjon eller elektrisk signal.
Skala/display
Viser temperatur og oppløsning.
Kapsling
Beskytter sensor og påvirker responstid.
Immersjonsmerke
Angir delvis eller total immersjon.
Kalibreringsdata
Gir korreksjon og usikkerhet.
Termisk respons og korreksjon
En enkel førsteordensmodell beskriver hvordan sensoren nærmer seg prøvetemperaturen. En dokumentert korreksjon kan legges til avlesningen, men tidsforsinkelse og temperaturgradient må vurderes separat. I et godt forsøk må laboratorietermometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
T(t)=T_prøve+(T₀−T_prøve)e^(−t/τ), T_korr=T_avlest+CTyper, størrelser og faglige bruksområder
Laboratorietermometer finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Væske-i-glass
Visuell skala uten batteri.
Digital termistor
God følsomhet i moderat temperaturområde.
RTD-probe
Stabil og lineær kontaktmåling.
Termoelement
Bredt område og rask liten spiss.
Bimetalltermometer
Mekanisk og robust, men tregere.
| Variant | Bruk | Begrensning |
|---|---|---|
| Organisk væske-i-glass | skoleforsøk og enkel visning | slag, feil immersjon og svært høy temperatur |
| Digital termistor | vann og biologiske forsøk | høy temperatur uten spesifikasjon |
| RTD | presis laboratoriemåling | rask punktmåling med stor kapsling |
| Termoelement | høy temperatur og rask respons | høy presisjon uten kalibrering |
| Bimetall | robust prosess | små raske endringer |
Slik velger du riktig variant og arbeidsbetingelser
Velg laboratorietermometer ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Temperaturområde
Ha margin uten å ofre oppløsning.
Nøyaktighetskrav
Skille displayoppløsning fra kalibrert usikkerhet.
Immersjon og geometri
Sensoren må passe beholder og målepunkt.
Kjemisk kompatibilitet
Kapsling og tetning må tåle prøven.
Termometeret måler sin egen temperatur
Bare når sensoren er i likevekt og ikke påvirkes vesentlig av hånd, luft, vegg eller varmestråling, representerer den prøven.
Korrekt bruk av Laboratorietermometer
Korrekt bruk av laboratorietermometer begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Kontroller område og skade
Se etter separert væskesøyle, sprekk eller kabelbrudd.
Velg målepunkt
Unngå vegg, bunn og direkte varmekilde.
Bestem immersjon
Følg merke og produsentinstruks.
Monter uten å røre
Bruk klemme når hånden kan varme sensoren.
Rør eller sirkuler forsiktig
Reduser temperaturgradient når metoden tillater det.
Vent på stabilitet
Bruk fast kriterium, ikke første tall.
Les vinkelrett
Unngå parallakse på analog skala.
Rengjør og dokumenter
Oppgi sensor, dybde, tid og korreksjon.
Termometertrener: avlesning og kalibreringskorreksjon
Juster avlest temperatur og dokumentert korreksjon. Modellen viser korrigert verdi og minner om at gradient og responstid ikke forsvinner.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For laboratorietermometer er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Termisk likevekt
Sensor og lokal prøve må ha nesten samme temperatur.
Tidskonstant
Tiden til omtrent 63 % av et temperaturtrinn i førsteordensmodell.
Immersjonsfeil
Eksponert stamme leder varme mot omgivelsene.
Selvoppvarming
Elektrisk målestrøm kan varme resistive sensorer.
Parallakse
Analog skala må leses vinkelrett.
Væskesøyleseparasjon
Gassgap gir feil sammenheng mellom bulb og skala.
Hysterese
Sensor kan gi litt ulik verdi ved opp- og nedvarming.
Sporbarhet
Kalibreringskjeden må inkludere usikkerheter.
Ispunkt
Smeltende is og vann kan gi kontroll nær 0 °C når laget korrekt.
Kokepunkt
Avhenger av atmosfærisk trykk og er ikke universelt 100 °C.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For laboratorietermometer må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Utilstrekkelig stabilisering | verdien ligger nær starttemperaturen | vent etter kriterium |
| Kontakt med vegg | måler beholderen mer enn prøven | plasser fritt |
| Feil immersjon | varmeledning langs stammen gir bias | følg immersjonsmerking |
| Håndvarme | sensoren påvirkes | bruk stativ |
| Separert væskesøyle | skalaen blir ugyldig | ta ut av bruk |
| Kalibreringsdrift | systematisk avvik | verifiser ved referansepunkter |
Resultatet må tolkes, ikke bare avleses
Et godt resultat krever kontroll av hele arbeidskjeden: utstyr, prøve, temperatur, tid, avlesning, rengjøring og dokumentasjon. I et godt forsøk må laboratorietermometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer laboratorietermometer, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Termometeret brukes som rørepinne | brudd og søl | bruk rørestav |
| Kokepunkt antas alltid 100 °C | trykkfeil | mål trykk eller bruk lokal verdi |
| Første displayverdi noteres | tidsrespons undervurderes | vent på stabilitet |
| Bulben ligger mot varmeplate | for høy lokal verdi | mål i væsken |
| Korreksjon får feil fortegn | systematisk feil dobles | følg bevisets definisjon |
| Kvikksølvtermometer knuses | giftig forurensning | sperr området og følg særprosedyre |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for laboratorietermometer omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Glass
Bruk klemme og unngå sidekraft.
Høy temperatur
Bruk varmevern og la instrumentet avkjøles.
Kvikksølv
Unngå bruk; håndter brudd som farlig hendelse.
Etsende prøve
Kontroller kapsling og bruk verneutstyr.
Elektrisk probe
Hold kontakt og elektronikk tørre.
Lav temperatur
Unngå hudkontakt med kryogene medier.
Stopp ved sprekk, separert søyle, kabelskade eller verdi utenfor plausibelt område
Sikre prøven, ta termometeret ut av bruk og kontroller mot referanse før ny måling.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til laboratorietermometer. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Rengjør sensortupp
Fjern film som endrer varmeoverføring.
Oppbevar vertikalt når anbefalt
Reduser væskesøyleproblemer.
Unngå termisk sjokk
Glass kan sprekke og kalibrering drive.
Kontroller ved ispunkt
Bruk korrekt laget isbad og dokumenter avvik.
Bevar kalibreringsbevis
Korreksjon og usikkerhet følger instrumentet.
Laboratorietermometer eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Laboratorietermometer er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Laboratorietermometer | kontaktmåling i væske og gass | rask fjern overflate |
| IR-termometer | berøringsfri overflate | indre væsketemperatur |
| Termoelement | rask og høy temperatur | enkel visuell skala |
| RTD | stabil presisjon | svært rask mikrosensor |
| Temperaturindikator | omtrentlig terskel | kvantitativ temperatur |
Det elever ofte søker etter om Laboratorietermometer
Hvor lenge må termometeret stå?
Til avlesningen oppfyller et definert stabilitetskriterium; tiden avhenger av sensor, strømning og temperaturtrinn.
Hvorfor må det ikke berøre bunnen?
Da kan det måle den lokale varmekilden eller beholderen i stedet for prøven.
Hvordan kontrolleres ved 0 °C?
Bruk et korrekt laget bad av fin knust smeltende is og litt rent vann, med god kontakt og uten salt.
Hva er total immersjon?
Termometeret er kalibrert for at væskesøylen opp til aktuell temperatur skal være neddykket.
Kan kokende vann brukes som kontroll?
Ja med trykkorrigering og sikkerhet, men kokepunktet avhenger av atmosfærisk trykk.
Hva betyr oppløsning?
Minste displaytrinn eller skaladeling, ikke det samme som nøyaktighet.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere laboratorietermometer, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar tidskonstant.
Planlegg ispunktkontroll.
Drøft veggkontakt.
Hvorfor er 0,1 °C display ikke 0,1 °C nøyaktighet?
Hva gjør du ved separert søyle?
Karakter 2–3
Kjenner igjen laboratorietermometer og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva må et kontakttermometer oppnå før avlesning?
Relevante forsøk i kjemi, biologi og fysikk
Laboratorietermometer inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Reaksjonstemperatur
Følg eksoterm eller endoterm prosess.
Destillasjon
Mål damptemperatur ved riktig plassering.
Vannbad
Kontroller bad og prøve.
Kalorimetri
Registrer temperaturendring mot tid.
Smeltepunkt
Følg faseovergang med kontrollert oppvarming.
