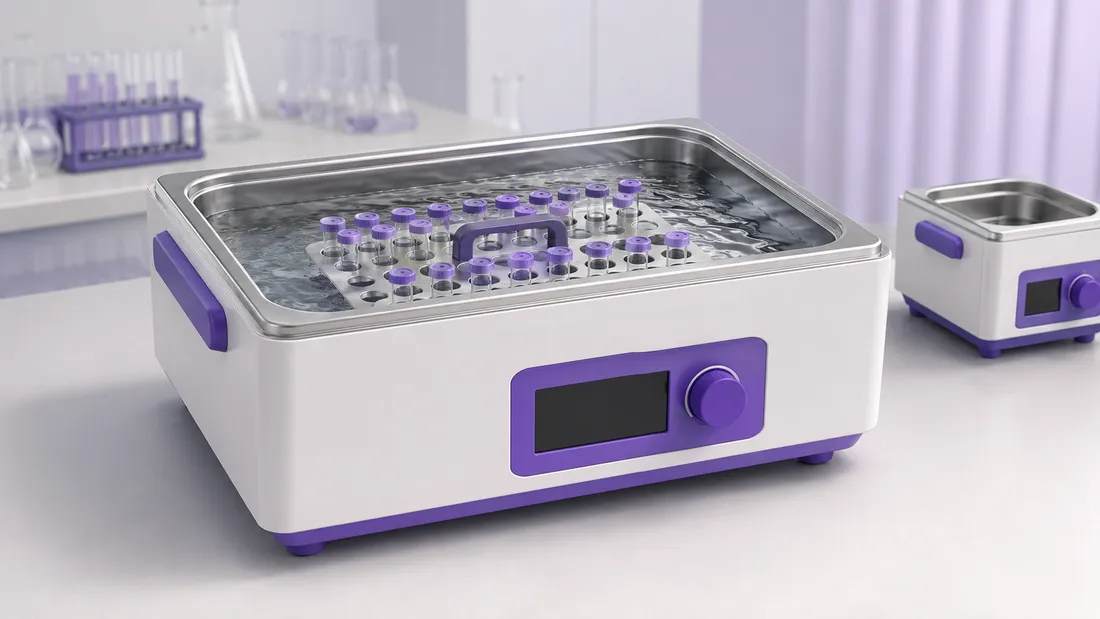

Hva er Vannbad, og hva brukes det til?
Et vannbad er en temperaturkontrollert væskebeholder som overfører varme jevnt til prøver uten direkte kontakt med varmeelementet. Vannets høye varmekapasitet gir roligere temperaturendringer enn tørr direkte oppvarming. I et godt forsøk må vannbad vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Et varmeelement reguleres av en temperaturføler og styring. Naturlig konveksjon eller pumpe fordeler varmen. Prøven mottar varme gjennom beholderveggen, og dens temperatur følger badet med tidsforsinkelse bestemt av volum, materiale, omrøring og kontaktflate. I et godt forsøk må vannbad vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vannbad brukes til inkubasjon, enzymreaksjoner, oppvarming av løsninger, smelting ved moderat temperatur, temperaturkalibrering og biologiske forsøk. Det er begrenset av vannets kokepunkt og passer ikke for reaksjoner som må holdes helt tørre. I et godt forsøk må vannbad vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vannbad = termostatert vannvolum som gir kontrollert og relativt jevn varmeoverføring til prøver
Elektrisk bad skal aldri kjøres tørt eller med væskenivå utenfor produsentens grense. Brennbare løsemidler skal ikke brukes som badvæske i et vanlig vannbad. I et godt forsøk må vannbad vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Medium
- vann eller spesifisert badvæske
- Regulering
- føler, varmeelement og termostat/PID
- Kvalitetsmål
- stabilitet og romlig uniformitet
- Prøvefeil
- prøven kan være kaldere enn badet
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorietermometer, Temperatursensor, Varmeplate.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva vannbad kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Kar
Rustfritt eller polymerbasert badkammer.
Varmeelement
Tilfører kontrollert effekt.
Temperaturføler
Gir feedback til regulator.
Sirkulator
Reduserer temperaturgradient.
Lokk
Reduserer fordamping og varmetap.
Prøvestativ
Holder beholdere uten kontakt med element/bunn.
Varmebalanse og termisk forsinkelse
Energien som trengs bestemmes av masse, varmekapasitet og temperaturendring. Prøvens tidsrespons kan modelleres som førsteordens oppvarming, men praktisk uniformitet må måles flere steder. I et godt forsøk må vannbad vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Q=mcΔT, T_prøve(t)=T_bad−(T_bad−T₀)e^(−t/τ)Typer, størrelser og faglige bruksområder
Vannbad finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Ikke-sirkulerende vannbad
Enkel termostat og naturlig konveksjon.
Sirkulerende vannbad
Pumpe gir bedre uniformitet.
Ristevannbad
Kombinerer temperatur og mekanisk blanding.
Grunt bad
Rask tilgang til små beholdere.
Kjølende sirkulator
Kan arbeide under romtemperatur.
| Variant | Bruk | Begrensning |
|---|---|---|
| Naturlig konveksjon | enkel inkubasjon | strenge uniformitetskrav |
| Sirkulerende | kalibrering og flere prøver | åpne prøver som ikke tåler bevegelse |
| Ristebad | biologisk kultur og masseoverføring | skjøre beholdere |
| Kjølende | under romtemperatur | enkel oppvarming uten kjølebehov |
| Grunt | mikrorør og lave kar | store kolber |
Slik velger du riktig variant og arbeidsbetingelser
Velg vannbad ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Temperaturområde
Vanlig vannbad er praktisk under kokepunktet.
Uniformitet
Kravet bestemmer sirkulasjon og kartlegging.
Kapasitet
Prøver må ha fri vannstrøm rundt seg.
Kontaminasjon
Biologisk bruk krever rengjøringsplan.
Displaytemperatur er ikke nødvendigvis prøvetemperatur
Badets føler kan være stabil mens store eller kalde prøver fortsatt varmes opp. Mål i en representativ dummyprøve når prosessen krever det.
Korrekt bruk av Vannbad
Korrekt bruk av vannbad begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Kontroller kar, kabel og nivå
Badet skal være rent og intakt.
Fyll med anbefalt vann
Følg minimum og maksimum.
Monter stativ og lokk
Unngå direkte kontakt med bunnen.
Still temperatur og vent
La badet stabilisere og sirkulere.
Verifiser med referanse
Mål flere posisjoner ved kritisk arbeid.
Sett inn tempererte prøver
Unngå stort nivåskifte og termisk sjokk.
Følg prøve og tid
Registrer når prøven faktisk er stabil.
Tøm og rengjør planlagt
Koble fra og avkjøl først.
Vannbadtrener: badtemperatur og prøveforsinkelse
Juster bad- og prøvetemperatur. Modellen viser forskjellen og forklarer hvorfor prøvebeholderen trenger tid til termisk likevekt.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For vannbad er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Varmekapasitet
Vann demper raske temperatursvingninger.
Konveksjon
Tetthetsforskjeller eller pumpe flytter varme.
Uniformitet
Forskjell mellom steder i karret.
Stabilitet
Variasjon over tid ved ett sted.
Belastning
Mange kalde prøver trekker energi og gir midlertidig fall.
Fordamping
Øker konsentrasjon i åpne prøver og senker nivå.
Kondens
Lokk kan dryppe inn i åpne prøver.
Mikrobiell vekst
Lunkent vann og næring gir biofilm.
Korrosjon
Salter og feil vann kan skade kar og element.
Validering
Temperaturkartlegging må utføres under relevant belastning.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For vannbad må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Prøve ikke stabil | reaksjonen går ved feil temperatur | mål intern prøve eller vent |
| Tett pakking | dårlig vannstrøm og gradient | gi avstand |
| Lavt nivå | element/føler arbeider feil | etterfyll korrekt |
| Fordamping | temperatur og nivå endres | bruk lokk |
| Biofilm | kontaminasjon og varmeoverføring endres | rengjør |
| Feil referanseplassering | uniformitet overses | kartlegg flere punkter |
Resultatet må tolkes, ikke bare avleses
Et godt resultat krever kontroll av hele arbeidskjeden: utstyr, prøve, temperatur, tid, avlesning, rengjøring og dokumentasjon. I et godt forsøk må vannbad vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer vannbad, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Badet startes tomt | overoppheting og skade | fyll før oppstart |
| Prøve står på bunnen | lokal overtemperatur | bruk stativ |
| Display likestilles med prøve | tidsforsinkelse overses | mål dummyprøve |
| Lokk åpnes ofte | varmetap og ustabilitet | planlegg tilgang |
| Vanlig vannbad brukes med løsemiddel | brann- og damprisiko | bruk godkjent system |
| Vann søles i elektronikk | støt og skade | koble fra og tørk fagmessig |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for vannbad omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Elektrisitet og vann
Hold kontakter tørre og bruk jordet utstyr.
Varmt vann og damp
Bruk tang/hansker og åpne lokk bort fra ansikt.
Biologisk materiale
Bruk lukkede beholdere og desinfeksjonsplan.
Glass
Unngå termisk sjokk.
Kjemiske prøver
Sekundærbeholder hindrer forurensning av badet.
Tømming
Avkjøl og koble fra før drenering.
Stopp ved tørrkjøring, lekkasje, brent lukt, strømfeil eller ukontrollert temperaturstigning
Koble fra strøm uten å berøre sølt vann, avgrens området og la utstyret kontrolleres.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til vannbad. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skift vann regelmessig
Reduser biofilm og salter.
Tørk kar etter tømming
Hindrer korrosjon.
Avkalk etter manual
Bevar varmeoverføring og føler.
Kontroller sirkulator
Svak strøm gir gradient.
Kalibrer/verifiser temperatur
Oppdag drift i føler og regulator.
Vannbad eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Vannbad er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Vannbad | jevn moderat oppvarming | over 100 °C eller helt tørr prosess |
| Sandbad | høyere temperatur og tørr varme | presis uniform inkubasjon |
| Varmeplate | direkte rask oppvarming | jevn mangeprøve-temperatur |
| Oljebad | høyere temperatur | enkel ren biologisk bruk |
| Tørrblokk | rørformat uten vann | ulike beholderformer |
Det elever ofte søker etter om Vannbad
Hvorfor brukes vannbad?
For kontrollert, jevn oppvarming uten direkte flamme eller kontakt med element.
Er setpunktet lik prøven?
Ikke før prøven har nådd likevekt; store prøver kan ligge betydelig etter.
Hvorfor sirkulasjon?
Den reduserer varme og kalde soner.
Kan vannbad brukes over 100 °C?
Ikke som vanlig åpent vannbad ved atmosfærisk trykk.
Hvordan unngås biofilm?
Rent vann, lokk, regelmessig skift og egnet desinfeksjon.
Hvorfor bruke lokk?
Reduserer fordamping, varmetap og energibruk, men kondens må håndteres.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere vannbad, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar uniformitet og stabilitet.
Planlegg kartlegging.
Hvorfor kan prøven være kaldere?
Drøft fordamping.
Hva gjør du ved tørrkjøring?
Karakter 2–3
Kjenner igjen vannbad og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva bør måles når en reaksjon krever nøyaktig prøvetemperatur?
Relevante forsøk i kjemi, biologi og fysikk
Vannbad inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Enzymreaksjon
Hold biologisk reaksjon ved stabil temperatur.
Smelting
Smelt moderat smeltepunkt kontrollert.
Kalibrering
Sammenlign temperaturprober i sirkulerende bad.
Inkubasjon
Hold prøver varme over tid.
Reaksjonskinetikk
Kontroller temperatur som variabel.
