Hva er Termoelement, og hva brukes det til?

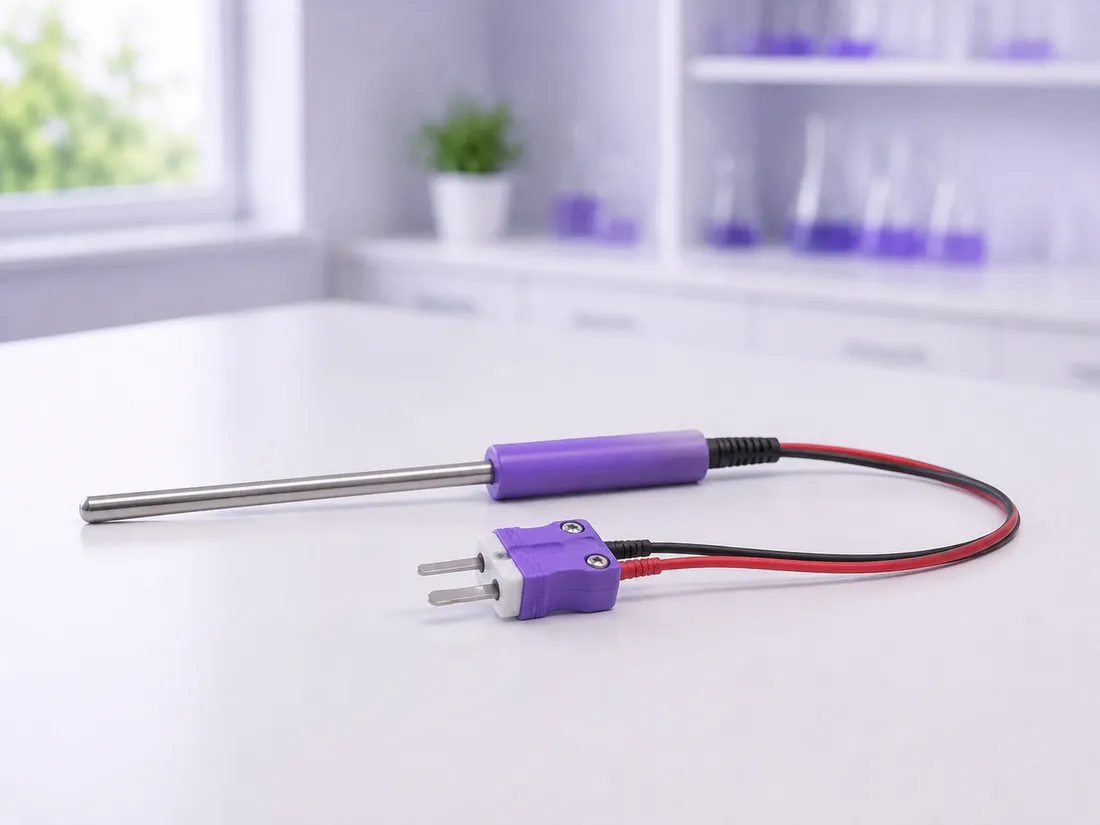

Et termoelement er en temperatursensor laget av to ulike ledermaterialer som er sammenføyd i en måleskjøt. Når måleskjøten og referanseskjøten har ulik temperatur, oppstår en termoelektrisk spenning. Instrumentet bruker en standardisert spennings–temperatur-relasjon og kaldpunktkompensasjon til å beregne temperatur.
Seebeck-effekten er ikke en enkel spenning som bare kommer fra selve skjøten; den målte elektromotoriske kraften skyldes temperaturgradienter og materialenes termoelektriske egenskaper langs hele kretsen. Ulike materialpar gir typene K, J, T, E, N, R, S og B med ulike områder, følsomhet og kjemisk stabilitet.
Termoelement brukes når temperaturintervallet er bredt, responsen må være rask eller målepunktet er lite og robust. I skolelaboratoriet kan det brukes i flamme, oppvarming, ovn, kjøling og temperaturlogg, med egnet isolasjon og forsterker.
Termoelement = en temperatursensor laget av to ulike ledermaterialer som er sammenføyd i en måleskjøt
Et ubeskyttet termoelement kan ikke settes i alle kjemikalier eller elektrisk ledende systemer. Nøyaktigheten er ofte lavere enn en god RTD i moderat område, og feil type ledning, kontakt eller kaldpunktkompensasjon gir store systematiske avvik.
- Prinsipp
- Seebeck-spenning fra to ulike metaller
- Vanlig type
- K er robust og har bredt område
- Referanse
- kaldpunktet må måles eller kontrolleres
- Signal
- millivolt – krever høyimpedans forsterker og korrekt polaritet
Relaterte emner: laboratorieutstyr, måleusikkerhet, feilkilder, praktisk eksamen.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva termoelement kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Måleskjøt
Punktet der de to termomaterialene møtes og følger lokal temperatur.
Termoelementledere
Materialene er en del av sensoren; vanlig kobberledning kan ikke erstatte dem uten kompensasjon.
Isolasjon og kappe
Beskytter elektrisk og kjemisk, men øker responstid og termisk masse.
Kaldpunkt
Overgangen til måleelektronikk; temperaturen må kjennes for korrekt beregning.
Forsterker
Måler liten differensialspenning, filtrerer støy og bruker typekurve.
Kontakt og plugg
Fargekode og materiale må passe typen; reversert polaritet gir feilretning.
Seebeck-spenning og temperaturdifferanse
Over et begrenset område kan spenningen beskrives med en gjennomsnittlig Seebeck-koeffisient, men nøyaktig omregning bruker ikke-lineære standardfunksjoner og kaldpunktkompensasjon.
E ≈ S · (T_målepunkt − T_referanse)Typer, størrelser og faglige bruksområder
Termoelement finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Type K
NiCr–NiAl; bredt område og vanlig i undervisning og industri.
Type J
Jern–konstantan; god følsomhet, men jern oksiderer lettere.
Type T
Kobber–konstantan; god ved lave temperaturer og fuktige miljøer innen spesifikasjon.
Type R/S/B
Edelmetalltyper for svært høy temperatur; dyrere og lavere signal ved lave temperaturer.
| Variant | Bruk | Begrensning |
|---|---|---|
| K | bred generell temperaturmåling | miljø som angriper legeringen |
| J | moderat område og god følsomhet | oksiderende høytemperaturmiljø |
| T | lave temperaturer og laboratorium | svært høy temperatur |
| RTD | høyere nøyaktighet og stabilitet | svært rask eller ekstrem temperatur |
Slik velger du riktig variant og arbeidsbetingelser
Velg termoelement ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Temperaturområde
Velg type og isolasjon som tåler både normal og mulig maksimal temperatur.
Kjemisk miljø
Kappe, skjøttype og legering må tåle oksidasjon, reduksjon, væske og korrosjon.
Responstid
Tynn, eksponert skjøt er rask, men mer sårbar; kappe er tregere og robust.
Elektrisk isolasjon
Jordet, ujordet eller eksponert skjøt påvirker støy, respons og sikkerhet.
Hele ledningskjeden må passe termoelementtypen
Feil skjøteledning eller kontakt introduserer nye metalloverganger og temperaturavhengige spenninger som instrumentet ikke korrigerer riktig.
Korrekt bruk av Termoelement
Korrekt bruk av termoelement begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Identifiser type og polaritet
Kontroller merking, plugg, ledningsfarger og instrumentinnstilling.
Inspiser skjøt og isolasjon
Se etter brudd, oksidasjon, klemskade og eksponert leder.
Velg egnet plassering
Måleskjøten skal ha god termisk kontakt uten å påvirkes av uønsket stråling eller ledning.
Koble med riktig termomateriale
Bruk kompatibel plugg og kompensasjonsledning.
La kaldpunktet stabilisere
Unngå varme hender, trekk eller temperaturgradient ved kontakten.
Logg til stabil eller definert tid
Rask respons kan fortsatt kreve at systemet når ønsket tilstand.
Kontroller mot referanse
Bruk ispunkt, kokepunkt eller sporbar kalibrator innen metoden og korriger bare dokumentert.
Avkjøl før demontering
Anta at kappe og skjøt er varme selv om displayet faller raskt.
Termoelementtrener: målepunkt og referansetemperatur
Juster varm skjøt og kaldpunkt. Treneren viser at instrumentet må kjenne referansetemperaturen for å beregne absolutt temperatur.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For termoelement er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Seebeck-koeffisient
Materialparets differensielle termospenning varierer med temperatur, derfor brukes polynom eller tabell.
Kaldpunktkompensasjon
Elektronikken måler kontakttemperaturen og legger til den tilsvarende termospenningen.
Termisk ledning
Metalltråden leder varme bort fra målepunktet og kan trekke temperaturen mot omgivelsene.
Strålingsfeil
En eksponert skjøt kan varmes av flamme eller stråleflate uten å ha samme temperatur som gassen.
Elektrisk støy
Millivoltsignal er følsomt for nettstøy, jordsløyfe og lange kabler.
Aldring og inhomogenitet
Høy temperatur og kjemi endrer legeringen lokalt, slik at kalibreringen kan drive.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For termoelement må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Kaldpunktfeil | tilnærmet systematisk temperaturavvik | stabiliser og verifiser kontakt |
| Feil type valgt | ikke-lineær stor feil | match sensor og instrument |
| Dårlig kontakt | støy og sprang | kontroller plugg og leder |
| Stråling/ledning | måler annen temperatur enn medium | skjerm og velg innstikksdybde |
| Aldret tråd | drift og dårlig repeterbarhet | sammenlign med referanse og skift sensor |
Resultatet må tolkes, ikke bare avleses
tilnærmet systematisk temperaturavvik ikke-lineær stor feil Resultatet skal derfor vurderes sammen med kontrollmålinger, rådata og metodebetingelser.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer termoelement, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Kobber skjøtes direkte i varm sone | nye termooverganger gir feil | bruk riktig kompensasjonsledning |
| Polaritet reverseres | temperaturen går feil vei | kontroller typekode og plugg |
| Bare spissen er nær prøven | termisk kontakt er utilstrekkelig | sikre innstikksdybde og kontakt |
| Flammen måles uten strålingsvurdering | skjøten måler blandet gass- og strålingspåvirkning | beskriv plassering og metode |
| Kappe overskrider temperaturgrense | isolasjon eller legering skades | velg korrekt probe og stoppgrense |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for termoelement omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Høy temperatur
Bruk varmebestandig verktøy, skjerming og tydelig varm-sone.
Elektrisk potensial
Isolert skjøt kan være nødvendig i elektriske systemer.
Kjemisk eksponering
Velg kappe etter medium og les sikkerhetsdatablad.
Skarp tråd
Tynne termoelementtråder kan punktere hud og må sikres.
Stopp ved smeltet isolasjon, ustabil kontakt eller uventet ekstremverdi
Fjern energikilden når sikkert, la systemet avkjøles og kontroller sensor, typevalg og instrument før ny måling.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til termoelement. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Unngå skarpe bøyer
Kaldarbeid og knekk kan endre leder og gi brudd.
Oppbevar typekodet
Hindre sammenblanding av K, J, T og kompensasjonsledninger.
Rengjør etter miljø
Fjern salter og kjemikalier uten å skade skjøten.
Logg bruk ved høy temperatur
Aldring av sensoren avhenger av tid, temperatur og atmosfære.
Termoelement eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Termoelement er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Termoelement | bredt område, robust og raskt | høyeste nøyaktighet i moderat område |
| RTD | stabil og nøyaktig temperatur | svært rask eksponert måling |
| Termistor | høy følsomhet i begrenset område | svært høy temperatur |
| IR-termometer | kontaktløs overflate | væskens indre temperatur og ukjent emissivitet |
Det elever ofte søker etter om Termoelement
Hvordan virker et termoelement?
To ulike metaller gir en temperaturavhengig spenning når måle- og referansepunkt har ulik temperatur.
Hva er kaldpunktkompensasjon?
Instrumentet måler temperaturen der termoelementledningene møter elektronikken og korrigerer for dette referansepunktet.
Hva er forskjellen på type K og J?
De bruker ulike legeringer og har forskjellige temperatur- og miljøegenskaper. Instrumentet må settes til riktig type.
Kan termoelement kalibreres i isvann?
Ispunkt kan være en kontroll ved 0 °C når badet lages korrekt, men full kalibrering krever flere punkter og sporbar metode.
Hvorfor hopper temperaturen?
Sjekk løs kontakt, brudd, elektrisk støy, feil type og at skjøten faktisk har stabil termisk kontakt.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere termoelement, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar Seebeck-effekten i målesystemet.
Velg sensor for en Bunsenflamme.
Analyser en kaldpunktfeil.
Karakter 2–3
Kjenner igjen termoelement og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hvorfor må instrumentet vite termoelementtypen?
Relevante forsøk i kjemi, biologi og fysikk
Termoelement inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Flammeprofil
Mål temperatur i ulike posisjoner med tydelig strålingsforbehold.
Kokepunkt
Logg temperatur gjennom oppvarming og faseovergang.
Kjølebad
Sammenlign type og respons ved lave temperaturer.
Ovn
Følg oppvarmingskurve og temperaturstabilitet innen sensorgrensen.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Referansefunksjoner og tabeller for termoelementtypene B, E, J, K, N, R, S og T på ITS-90.
Primær dokumentasjon om K-, J- og T-termoelementer, forsterker og temperaturmåling.
Kompetansemål om målinger, modeller, data, usikkerhet og praktisk arbeid i fysikk.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
