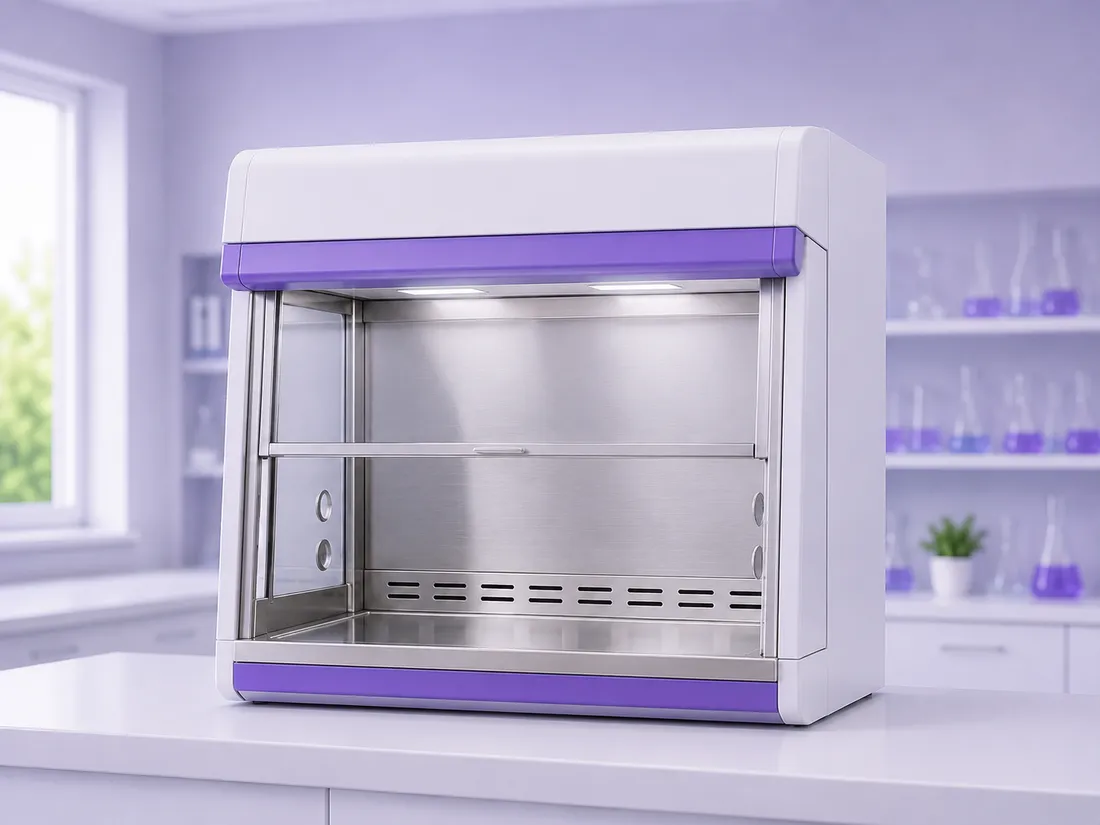

Hva er et avtrekksskap, og hva beskytter det mot?
Et avtrekksskap er en ventilert arbeidsinnretning med en delvis lukket arbeidssone, en bevegelig eller fast frontåpning og et avtrekkssystem. Romluft trekkes inn gjennom åpningen, passerer arbeidsområdet og føres videre til et sikkert utslippspunkt, eventuelt etter nødvendig rensing. Hensikten er å holde luftbårne kjemikalier borte fra brukerens pustesone og begrense spredning til laboratoriet.
Arbeidstilsynet beskriver at arbeid som kan utvikle farlige gasser, damp, røyk eller støv som hovedregel skal utføres i avtrekksskap eller med annet prosesstilpasset avsug. Ventilasjonen skal hindre at forurensning trenger ut i laboratoriet, og funksjonsfeil skal varsles når det er nødvendig for helse og sikkerhet.[1]
Avtrekksskap = lokal innkapsling og kontrollert luftstrøm
Skapet er et kollektivt vernetiltak. Det erstatter ikke risikovurdering, sikkerhetsdatablad, opplæring, vernebriller, hansker eller korrekt avfallshåndtering.
- Primær beskyttelse
- bruker og rom
- Forurensning
- damp, gass, røyk, støv
- Viktig barriere
- heiserute
- Teknisk status
- alarm og kontrollmerke
Luft inn
Luft fra rommet trekkes inn gjennom frontåpningen og danner en luftbarriere mellom forsøket og brukeren.
Forurensning fanges
Damp og partikler føres inn i skapet før de rekker å spre seg til pustesonen og resten av rommet.
Luft ut
I et tradisjonelt kanalført skap transporteres luften ut av bygningen gjennom et separat avtrekkssystem.
Alarm overvåker
En luftstrømsalarm varsler når beskyttelsen kan være utilstrekkelig. Alarm skal ikke ignoreres eller kobles ut.
Relaterte sider: sikkerhetsdatablad og GHS, vernebriller, laboratoriehansker og HMS i laboratoriet.
Ekte bilder av avtrekksskap
Bildene bør vise hele skapet, heiseruten, kontrollpanelet, merkingen for maksimal arbeidsåpning og et korrekt plassert forsøksoppsett. Bildene må ikke vise kjemikalielagring, blokkert luftvei eller elever uten verneutstyr.
Standard kjemikalieavtrekk
Vis skapets front, heiserute, sidevegger, kontrollpanel og avtrekkskanal i et ryddig skolelaboratorium.
Foreslått alt-tekst: «Kanalført avtrekksskap i et kjemilaboratorium med heiseruten senket til merket arbeidsåpning.»Oppsett godt innenfor åpningen
Vis et lite forsøksoppsett plassert stabilt og godt inne i skapet, uten å blokkere bakre luftspalter.
Foreslått alt-tekst: «Kjemiforsøk plassert godt innenfor frontåpningen i et ryddig avtrekksskap.»Alarm og kontrollmerking
Vis luftstrømsindikator, alarmstatus, merket maksimal arbeidsåpning og dato for siste tekniske kontroll.
Foreslått alt-tekst: «Kontrollpanel på avtrekksskap med grønn normalstatus og synlig kontrollmerke.»Deler, luftvei og funksjon
Et avtrekksskap virker bare når hele systemet fungerer: frontåpning, heiserute, luftspalter, kanal, vifte, tilluft til rommet og alarm. Brukeren kontrollerer de synlige forholdene før arbeid, mens teknisk personell måler og dokumenterer ytelsen.
Frontåpning
Romluft trekkes inn og danner en styrt luftstrøm mot skapets indre.
Arbeidssone
Forsøket plasseres godt innenfor åpningen slik at forurensning fanges nær kilden.
Luftspalter
Bakre og øvre spalter fordeler luftstrømmen. De må ikke blokkeres av flasker eller utstyr.
Kanal og vifte
Forurenset luft transporteres bort. Feil i systemet kan redusere eller stoppe beskyttelsen.
| Del | Funksjon | Elevens kontroll | Vanlig feil |
|---|---|---|---|
| Heiserute | Regulerer åpningen og gir fysisk barriere mot sprut. | Under merket maksgrense, så lavt som praktisk mulig. | Står unødvendig høyt eller åpnes raskt. |
| Luftstrømsalarm | Varsler utilstrekkelig luftbevegelse eller driftsfeil. | Normal status før arbeid; forstå lokalt alarmsignal. | Alarm ignoreres, dempes eller tildekkes. |
| Arbeidsflate | Bærer forsøksoppsettet og samler mindre søl. | Ren, ryddig, uten unødvendige kjemikalier. | Brukes som permanent lager. |
| Luftspalter/baffler | Fordeler luftstrømmen gjennom skapet. | Synlige og frie. | Blokkeres av store apparater eller flasker. |
| Kontrollmerke | Dokumenterer teknisk kontroll og eventuelle begrensninger. | Gyldig og lesbart; feil meldes til lærer. | Skap brukes uten kjent kontrollstatus. |
Typer avtrekksskap
Navnet «avtrekksskap» dekker flere konstruksjoner. Valget må baseres på risikovurdering, kjemikalienes egenskaper, varmeutvikling, brann- og eksplosjonsfare, materialkompatibilitet og lokale krav.
Kanalført kjemikalieavtrekk
Trekker luft inn fra rommet og fører den ut av bygningen. Brukes til mange vanlige kjemiske prosesser som utvikler damp, gass eller lukt.
Lavstrømsavtrekk
Utformet for sikker innkapsling ved lavere luftmengde enn eldre skap. Krever korrekt heiseruteposisjon, styring og dokumentert ytelse.
Demonstrasjonsavtrekk
Har ekstra innsyn for elever, men må fortsatt ha dokumentert luftstrøm, alarm og trygg arbeidsåpning.
Gå-inn-skap
Har stor åpning for høye apparater. Det betyr ikke at brukeren skal stå inne i skapet mens luftbårne farlige kjemikalier frigjøres.
Perklorsyreavtrekk
Har spesialmaterialer og vaskesystem for å redusere farlige avleiringer. Vanlig avtrekksskap skal ikke brukes som erstatning.
Filtrert resirkulerende skap
Sender luft tilbake til rommet etter filtrering. Egnethet avhenger av dokumentert filterkapasitet, kjemikalie og kontroll av metning.
Avtrekksskap, sikkerhetsbenk eller sterilbenk?
Disse innretningene kan se like ut, men luftstrøm og beskyttelsesformål er forskjellige. Feil valg kan utsette bruker, prøve eller miljø for risiko.
| Innretning | Beskytter bruker? | Beskytter produkt? | Typisk bruk | Ikke egnet som |
|---|---|---|---|---|
| Kjemisk avtrekksskap | Ja, mot luftbårne kjemikalier når det brukes korrekt. | Nei, ikke sterilt. | Kjemiske damper, gasser, røyk og støv. | Steril arbeidsbenk. |
| Biologisk sikkerhetsbenk klasse II | Ja, mot mange biologiske aerosoler. | Ja, gjennom HEPA-filtrert luft. | Mikrobiologi og biologiske faktorer etter risikovurdering. | Generelt kjemikalieavtrekk for store mengder flyktige kjemikalier. |
| Sterilbenk / LAF | Vanligvis nei. | Ja, beskytter prøven med ren luft. | Sterilt produktarbeid uten personfarlige aerosoler. | Beskyttelse av bruker mot farlige kjemikalier eller biologisk materiale. |
| Punktavsug | Kan beskytte når riktig plassert og dimensjonert. | Nei. | Lokal kildefangst ved bestemte prosesser. | Full innkapsling når risikoen krever skap. |
Relevant sammenligning: avtrekksskap eller sikkerhetsbenk?
Slik bruker du et avtrekksskap korrekt
Fremgangsmåten under er en generell læringsmodell. Skapets merking, skolens risikovurdering og lærerens lokale prosedyre har alltid forrang.
Les metode og sikkerhetsdatablad
Identifiser hvilke stoffer som kan fordampe, støve eller reagere. Kontroller brannfare, reaktivitet, nødvendig verneutstyr, avfall og tiltak ved søl.
Kontroller kontrollstatus og alarm
Se etter gyldig kontrollmerke, normal status på kontrollpanelet og eventuelle begrensninger. Ikke start dersom skapet er merket ute av drift.
Rydd skapet
Fjern unødvendige flasker, stativer og apparater. Hold luftspalter og åpninger frie. Ta bare inn mengden kjemikalier som trengs.
Still heiseruten riktig
Hold ruten så lavt som praktisk mulig og aldri over den merkede maksimale arbeidsåpningen. Hev og senk den rolig.
Plasser oppsettet godt inn
Arbeid i senter og godt innenfor frontåpningen. NTNUs lokale prosedyre angir minimum 20 cm. Følg alltid skapets og skolens konkrete instruks.
Arbeid med rolige bevegelser
Unngå raske armbevegelser, personer som går tett forbi, åpne vinduer og dører eller vifter som skaper krysstrekk.
Hold hodet utenfor
Bruk heiseruten som fysisk barriere. Ikke len deg inn med ansikt eller overkropp mens farlige stoffer kan frigjøres.
Avslutt kontrollert
Lukk kjemikaliebeholdere, håndter avfall etter prosedyren, rengjør flaten, fjern utstyr og senk heiseruten etter bruk.
Gjør dette
- Planlegg før kjemikaliene åpnes.
- Bruk minste praktiske mengde.
- Hold heiseruten lav.
- Arbeid ryddig og rolig.
- Stans og varsle ved vedvarende alarm.
Unngå dette
- Permanent kjemikalielagring i arbeidsområdet.
- Blokkering av bakre luftspalter.
- Raske bevegelser og trafikk foran åpningen.
- Hodet inn i skapet.
- Å ignorere lukt, alarm eller manglende sug.
Er avtrekksskapet klart til bruk?
Marker de forholdene du har kontrollert. Treneren er pedagogisk og erstatter ikke teknisk måling, alarm eller lokal prosedyre.
Oppstartskontroll
Vanlige feil ved bruk av avtrekksskap
En feilkilde her påvirker ikke bare et måleresultat; den kan øke eksponeringen for farlige stoffer. Derfor må du forklare både mekanismen og tiltaket.
| Feil | Hva skjer med luftstrømmen? | Konsekvens | Tiltak |
|---|---|---|---|
| Heiseruten står for høyt | Større åpning kan redusere stabiliteten og den fysiske barrieren. | Økt lekkasjerisiko | Senk til merket arbeidsåpning eller lavere. |
| Arbeid helt i front | Forurensningskilden ligger nær turbulensen ved åpningen. | Forurensning kan trekkes ut | Flytt oppsettet godt inn og mot senter. |
| Skapet er fullt av flasker | Gjenstander blokkerer spalter og skaper virvler. | Ujevn luftfordeling | Fjern lager og unødvendig utstyr. |
| Raske bevegelser eller trafikk | Trykkbølger og krysstrekk bryter luftgardinen. | Kortvarig tilbakestrøm | Arbeid rolig og begrens trafikk rundt skapet. |
| Alarm ignoreres | Utilstrekkelig luftstrøm fortsetter uten tiltak. | Ukontrollert eksponering | Reduser åpning, stans ved vedvarende alarm og varsle. |
| Varmekilde plassert feil | Oppdrift og varme kan påvirke luftstrøm og antenne damp. | Brann- eller lekkasjerisiko | Risikovurder prosessen og bruk egnet, godkjent oppsett. |
| Uegnet skaptype | Materialer, filter eller ventilasjon passer ikke prosessen. | Farlig svikt | Bruk spesialskap og godkjent prosedyre. |
Minioppgave: Alarm under arbeid
Alarmen går mens en løsning avgir irriterende damp. Hva er den beste første responsen?
HMS, alarm og ventilasjonssvikt
Avtrekksskapet reduserer risiko, men gjør ikke en farlig prosess ufarlig. Mengde, kjemikalie, temperatur, trykk, brannfare og reaksjonsforløp må vurderes før arbeidet starter.
Vernebriller
Heiseruten gir barriere, men vernebriller beskytter mot sprut fra siden, ved overføring og når hendene tas ut av skapet.
Sikkerhetsdatablad
Bruk informasjon om eksponering, ventilasjon, slokkemiddel, inkompatibilitet, søl og avfall til å planlegge arbeidet.
Stabilt oppsett
Apparatur må stå stabilt og ikke løftes på blokker som hindrer luftstrøm eller gjør oppsettet veltefarlig.
Minimer utslipp
Bruk minste praktiske mengde, lukk beholdere raskt og vurder om en mindre farlig metode eller et lukket system kan brukes.
Avtrekksskapet er ikke en garanti mot eksplosjon
Heiseruten kan redusere konsekvensen av mindre sprut, men skapet er ikke automatisk konstruert som eksplosjonskammer. Reaktive, trykkbyggende eller eksplosjonsfarlige prosesser krever særskilt risikovurdering og ofte ekstra skjerming eller annet utstyr.
Hva eleven kontrollerer – og hva fagpersonell kontrollerer
Elever skal gjøre en enkel før-bruk-kontroll. Måling, service og godkjenning utføres av ansvarlig personell etter lokale rutiner og relevante standarder, blant annet NS-EN 14175-serien.
Dette må du kunne om avtrekksskap
Sensor vurderer om du kobler teknisk funksjon til risiko. Et godt svar forklarer hvorfor du bruker skapet, hva du kontrollerer, hvordan du arbeider og hva du gjør dersom beskyttelsen svikter.
Formål og deler
Forklar heiserute, frontåpning, luftspalter, kanal, alarm og kontrollmerke.
Trygg oppstart
Vis kontroll av status, ryddig arbeidsplass og riktig plassering av forsøket.
Risikovurdering
Koble valg av avtrekk til kjemikaliets egenskaper og opplysninger i sikkerhetsdatabladet.
Svikt og tiltak
Forklar hvordan høy luke, turbulens, rot og alarm påvirker sikkerheten.
Hvorfor skal heiseruten stå lavt?
Sensor tester om du forstår både luftstrøm og fysisk barriere.
Hvorfor kan skapet ikke brukes som lager?
Sensor tester forståelse av luftfordeling og samlet risiko.
Hva gjør du hvis alarmen går?
Sensor tester om du kan prioritere sikkerhet fremfor å fullføre forsøket.
Hva er forskjellen fra en sterilbenk?
Sensor tester om du velger riktig innkapsling.
Når brukes avtrekksskap i skolelaboratoriet?
Behovet bestemmes av risikovurdering, ikke bare navnet på forsøket. Samme forsøk kan kreve ulik innkapsling avhengig av kjemikalier, konsentrasjon, mengde og temperatur.
Reaksjoner som avgir gass eller damp
Eksempelvis syre–metall-reaksjoner, ammoniakk, klorforbindelser eller flyktige organiske løsemidler når risikovurderingen krever avtrekk.
Oppvarming av flyktige stoffer
Prosesser med flyktige eller sterkt luktende kjemikalier krever kontrollert varme og særskilt brannvurdering.
Prøveopparbeiding
Overføring, fortynning og reaksjon med konsentrerte syrer eller baser kan kreve avtrekk og sprutvern.
Kontrollert håndtering av lukt og støv
Avveiing eller håndtering av støvende stoffer krever egnet avsug; et vanlig avtrekksskap er ikke alltid riktig løsning for pulver.
Kilder, regelverk og standarder
Sikkerhetsrådene bygger på norsk regelverk og institusjonelle prosedyrer. Lokale rutiner og den konkrete risikovurderingen skal alltid følges.
Krav og veiledning om prosesstilpasset avsug, avtrekksskap, alarm, ventilasjon og laboratoriets sikkerhetstiltak.
Ventilasjon og avsug skal fjerne forurensning ved kilden, redusere eksponering og hindre spredning.
Praktiske regler om heiserute, arbeidsavstand, ryddighet, alarm og tiltak ved ventilasjonssvikt.
Skiller avtrekksskap fra biologisk sikkerhetsbenk og sterilbenk og viser til NS-EN 14175.
Eleven skal bruke sikkerhetsdatablad, gjennomføre forsøk og vurdere HMS, usikkerhet og feilkilder.
FAQ om avtrekksskap
Korte svar på spørsmål elever ofte møter i laboratoriet og på muntlig-praktisk eksamen.
Hva er et avtrekksskap?
Et avtrekksskap er en ventilert arbeidsinnretning som trekker romluft inn gjennom frontåpningen og fører forurenset luft bort. Hovedformålet er å redusere brukerens eksponering for farlige eller irriterende gasser, damper, røyk og støv.
Når skal man bruke avtrekksskap?
Det brukes når risikovurdering og sikkerhetsdatablad viser risiko for luftbåren eksponering, eller når en prosess kan utvikle farlige, brannfarlige eller sterkt irriterende damper, gasser eller støv.
Beskytter et avtrekksskap prøven mot forurensning?
Vanligvis ikke. Et kjemisk avtrekksskap er først og fremst laget for å beskytte brukeren. Sterilbenk og biologisk sikkerhetsbenk har andre luftstrømmer og andre beskyttelsesformål.
Hvor høyt skal heiseruten stå?
Heiseruten skal holdes så lavt som praktisk mulig og aldri over skapets merkede maksimale arbeidsåpning. Den konkrete grensen bestemmes av skapets merking og lokale prosedyrer.
Hvor langt inn i skapet bør jeg arbeide?
Arbeidet skal plasseres godt innenfor frontåpningen. NTNUs prosedyre bruker minimum 20 cm som lokal regel, men den merkede arbeidsmåten og institusjonens prosedyre skal alltid følges.
Hva gjør jeg hvis alarmen går?
Reduser åpningen, avbryt tilførsel eller reaksjon dersom det kan gjøres sikkert, og avslutt arbeidet dersom alarmen vedvarer. Følg lokal beredskapsprosedyre og meld feilen.
Kan jeg lagre kjemikalier i avtrekksskapet?
Arbeidsområdet bør ikke brukes som permanent lager. Flasker og utstyr kan forstyrre luftstrømmen, og lagring øker brann-, søl- og eksponeringsrisikoen.
Hvorfor må luker, dører og vinduer holdes rolige?
Trafikk, raske bevegelser og trekk kan forstyrre luftgardinen i frontåpningen og skape turbulens som fører forurensning ut mot brukeren.
Kan jeg stikke hodet inn i skapet?
Nei. Hodet skal holdes utenfor skapets plan. Ved å føre ansiktet inn flytter du pustesonen nærmere forurensningskilden og reduserer beskyttelsen fra heiseruten.
Er et filtrert resirkulerende skap det samme?
Nei. Filtrerte resirkulerende skap sender luft tilbake til rommet etter filtrering og er bare egnet når filtertype, kjemikalier, konsentrasjon og metning kan kontrolleres på en dokumentert måte.
Kan alle kjemikalier brukes i et vanlig avtrekksskap?
Nei. Enkelte prosesser, blant annet arbeid med perklorsyre, flussyre, radioaktive stoffer eller eksplosjonsfare, kan kreve spesialskap, særskilte materialer og egne prosedyrer.
Hvorfor må utstyr holdes unna luftspalter og bakvegg?
Blokkerte luftspalter og kanaler kan endre luftfordelingen og skape døde soner eller virvler. Utstyr skal plasseres slik at den prosjekterte luftstrømmen bevares.
Hvordan kontrolleres et avtrekksskap?
Teknisk personell kontrollerer blant annet luftstrøm, alarm, heiserute, mekanikk og funksjon etter lokale rutiner og relevante standarder. Elever skal ikke erstatte teknisk kontroll med en enkel papirtest.
Må jeg fortsatt bruke vernebriller og hansker?
Ja, når risikovurderingen krever det. Avtrekksskapet er et kollektivt vernetiltak mot luftbåren eksponering, men beskytter ikke alene mot sprut, søl, hudkontakt eller glassbrudd.
Hva kan sensor spørre om på eksamen?
Du kan bli bedt om å forklare formålet, kontrollere alarm og arbeidsåpning, plassere utstyr riktig, begrunne bruk ut fra sikkerhetsdatablad og forklare tiltak ved alarm eller ventilasjonssvikt.
