Hva er Galvanisk celle, og hva brukes det til?
En galvanisk celle er en elektrokjemisk celle der en spontan kjemisk reaksjon produserer elektrisk energi. Oksidasjon og reduksjon er fysisk separert, slik at elektronene går gjennom en ytre krets. I et godt forsøk må galvanisk celle vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Oksidasjon skjer ved den negative anoden og reduksjon ved den positive katoden når cellen leverer strøm. Saltbro eller porøs skillevegg lar ioner opprettholde elektroneutralitet. Cellespenningen er potensialforskjellen mellom høyre og venstre elektrode og avhenger av kjemisk aktivitet, temperatur og belastning. I et godt forsøk må galvanisk celle vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Galvaniske celler brukes til å forstå batterier, korrosjon, standard reduksjonspotensial, spontane redoksreaksjoner, energiberegninger og sammenhengen mellom spenning, likevekt og fri energi. I et godt forsøk må galvanisk celle vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Galvanisk celle = spontan elektrokjemisk celle som omformer kjemisk energi til elektrisk energi
En åpen kretsspenning er ikke det samme som spenningen under belastning. Intern motstand, saltbro, elektrodeoverflate og konsentrasjonspolarisering kan gi spenningsfall. Halvcellepotensial kan ikke måles absolutt alene. I et godt forsøk må galvanisk celle vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Anode
- negativ og oksidasjon ved levering
- Katode
- positiv og reduksjon
- Elektroner
- fra anode til katode i ledning
- Ioner
- gjennom saltbro eller separator
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Saltbro, Elektroder, Multimeter.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva galvanisk celle kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Anodehalvcelle
Oksidasjon og elektronproduksjon.
Katodehalvcelle
Reduksjon og elektronforbruk.
Saltbro
Ionisk forbindelse og elektroneutralitet.
Ytre krets
Elektronledning og eventuell last.
Voltmeter
Måler potensialforskjell med høy impedans.
Elektrolytter
Inneholder redoksparenes ioner.
Cellespenning og Nernst-likning
Under standardbetingelser beregnes E°cell fra standard reduksjonspotensialer. Utenfor standardtilstand korrigeres spenningen med reaksjonskvotienten Q. For spontan reaksjon i valgt retning er Ecell positiv. I et godt forsøk må galvanisk celle vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
E_cell = E_katode − E_anode, E = E° − (RT/nF)lnQTre visualiseringer som forklarer Galvanisk celle
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
En galvanisk celle kobler en spontan redoksreaksjon til en ytre elektrisk krets. For å analysere cellen korrekt må eleven gå fra halvreaksjoner til totalreaksjon, elektronretning, ioneflyt, cellenotasjon og energisammenheng. Tabellen over standard reduksjonspotensialer brukes med begge verdier skrevet som reduksjoner; cellespenningen finnes som E_katode minus E_anode. Potensialverdier skal ikke multipliseres med støkiometriske koeffisienter, fordi potensial er en intensiv størrelse. Utenfor standardtilstand bestemmer reaksjonskvotienten hvordan Nernst-korreksjonen endrer spenningen. Åpen kretsspenning måles med svært liten strøm og ligger nær cellens elektromotoriske potensial, mens terminalspenningen under belastning blir lavere på grunn av intern motstand og polarisering. I en Daniellcelle mister sinkelektroden masse, mens kobber kan avsettes ved katoden. Disse masseendringene kan kobles til ladning og stoffmengde. En fullstendig vurdering forklarer også at saltbroen fullfører den ioniske kretsen, at ΔG = −nFE knytter spenning til spontanitet, og at E går mot null når systemet nærmer seg likevekt.

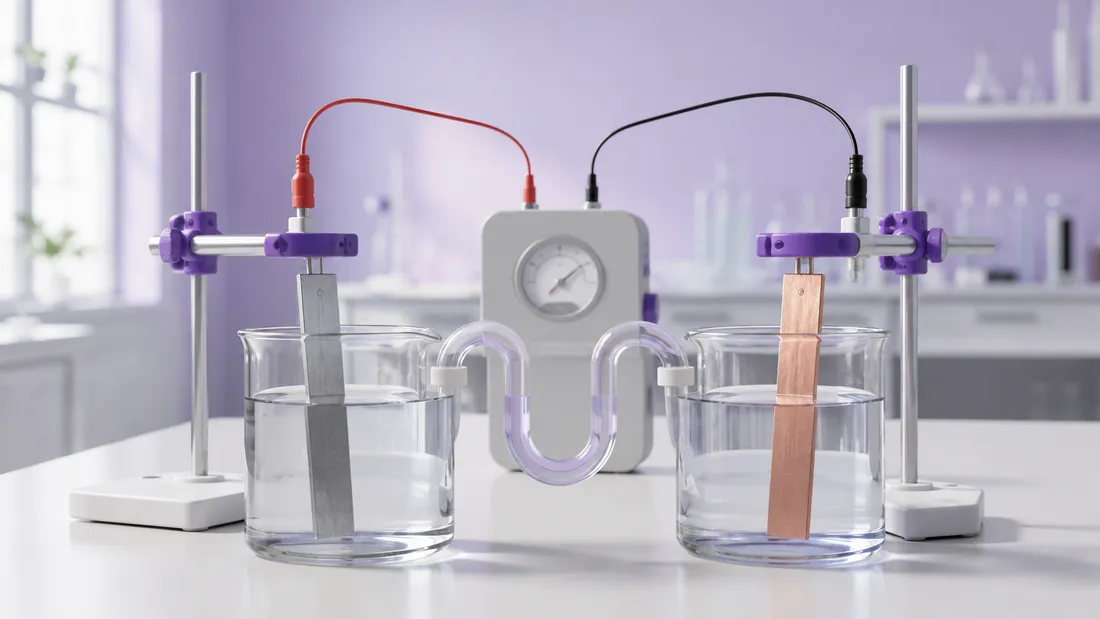

Daniellcellens energiomforming
Sink oksideres og kobberioner reduseres. Elektronene går gjennom ledningen fra anode til katode.
Spenning og reaksjonskvotient
Nernst-sammenhengen viser hvordan cellespenningen endres når konsentrasjonene avviker fra standardtilstand.
Cellenotasjon
Diagrammet knytter Zn|Zn²⁺ || Cu²⁺|Cu til fysisk oppsett og reaksjonsretning.
Typer, størrelser og faglige bruksområder
Galvanisk celle finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Daniellcelle
Zn|Zn²⁺ || Cu²⁺|Cu som klassisk modell.
Porøs-kopp-celle
Halvcellene skilles av porøst materiale.
Konsentrasjonscelle
Samme redokspar med ulik aktivitet.
Brenselcelle
Kontinuerlig tilførsel av reaktanter.
Battericelle
Lukket kommersiell eller oppladbar celle.
| Variant | Bruk | Begrensning |
|---|---|---|
| Daniell | grunnleggende potensial og støkiometri | høy effekt |
| Konsentrasjonscelle | Nernst og aktivitet | ulike redokspar |
| Porøs kopp | kompakt skoleoppsett | minimal blanding |
| Brenselcelle | energi og kontinuerlig drift | enkel åpen halvcelle |
| Batteri | praktisk energilagring | synlige halvreaksjoner |
Slik velger du riktig variant og arbeidsbetingelser
Velg galvanisk celle ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Redokspar
Velg arter med passende potensialforskjell.
Saltbrokompatibilitet
Unngå utfelling og stor junction-potential.
Voltmeterimpedans
Høy impedans gir nær åpen krets.
Konsentrasjon og temperatur
Må oppgis for å bruke Nernst.
Skriv begge halvreaksjoner før fortegn settes
Da blir det tydelig hva som oksideres, antall elektroner, totalreaksjon og hvilken elektrode som er anode eller katode.
Korrekt bruk av Galvanisk celle
Korrekt bruk av galvanisk celle begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Rengjør og identifiser elektrodene
Standardiser areal og overflate.
Lag halvcellene med kjente løsninger
Merk konsentrasjon og temperatur.
Velg kompatibel saltbro
Fukt og plasser uten luftgap.
Koble voltmeter med høy impedans
Start uten ekstern last.
Observer polaritet og stabilisering
Bytt ledninger dersom fortegnet skal verifiseres.
Koble eventuell kjent last
Mål strøm og terminalspenning.
Registrer masser og konsentrasjoner
Vurder reaksjonsretning og Q.
Demonter og håndter metallioner
Skyll og samle avfall korrekt.
Galvanisk celle-trener: E° og reaksjonskvotient
Juster standardspenning og reaksjonskvotient. Modellen viser en forenklet Nernst-korreksjon og minner om at totalreaksjon og n må være kjent.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For galvanisk celle er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Standardpotensial
Tabellverdier er reduksjonspotensial mot standard hydrogenelektrode.
Nernst-korreksjon
Aktiviteter og reaksjonskvotient endrer spenningen.
Fri energi
ΔG=−nFE kobler spontanitet og elektrisk arbeid.
Likevekt
Ved likevekt er E=0 og Q=K.
Intern motstand
Elektrolytt, saltbro og kontakt gir spenningsfall under strøm.
Konsentrasjonspolarisering
Reaktant forbrukes nær elektrodeoverflaten.
Junction-potensial
Saltbrogrenser bidrar til målt spenning.
Elektrodemasse
Aktiv anode kan miste masse og katode få masse.
Kortslutning
Stor strøm begrenses bare av intern motstand og kan varme systemet.
Cellenotasjon
Venstre|venstre ion || høyre ion|høyre angir fasegrenser og saltbro.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For galvanisk celle må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Feil konsentrasjon | Nernst-beregning og spenning avviker | lag standardisert løsning |
| Tørr saltbro | høy intern motstand | bruk fersk bro |
| Oksidert elektrode | treg/stabiliserende spenning | standardiser overflate |
| Voltmeter belaster cellen | målt spenning blir lavere | høy inngangsimpedans |
| Løs kontakt | støy og spenningsfall | rens og fest |
| Direkte blanding | reaksjon skjer uten ytre strøm | skill halvcellene |
Resultatet må tolkes, ikke bare avleses
Resultatet skal vurderes som en målekjede: utstyr, prøve, geometri, temperatur, renhet, brukerhandling og databehandling kan gi ulike feilretninger. En kontrollprøve eller replikat bør skille mellom dem. I et godt forsøk må galvanisk celle vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer galvanisk celle, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Anode og katode velges etter metallnavn | feil reaksjonsretning | sammenlign reduksjonspotensial |
| E° verdier adderes uten fortegn | feil cellespenning | Ekatode−Eanode |
| Stoikiometrisk koeffisient ganger E° | feil; potensial er intensivt | balanser e⁻ uten å skalere E° |
| Konsentrasjon brukes i Q uten eksponent | Nernst-feil | bruk balanserte koeffisienter |
| Saltbro glemmes | spenningen kollapser under strøm | fullfør ionekrets |
| Elektroder kortsluttes | varme og rask reaksjon | bruk definert last |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for galvanisk celle omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Metallioner
Hansker og separat avfall.
Kortslutning
Unngå direkte kontakt og bruk liten celle.
Saltbrokjemi
Vurder utfelling og lekkasje.
Skarpe metaller
Bruk pinsett og avrundede kanter.
Hydrogen i spesialceller
Fjern tennkilder.
Batterier
Ikke demonter kommersielle celler uten godkjent prosedyre.
Stopp ved rask oppvarming, kortslutning, lekkasje, gassutvikling eller spenningsdrift som tyder på feil kjemi
Koble fra ytre krets og isoler halvcellene før feilsøking.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til galvanisk celle. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skyll elektroder separat
Unngå blanding og korrosjon.
Kast saltbro etter forurensning
Bevar kjemisk integritet.
Rengjør kontakter
Lav kontaktmotstand.
Lagre metallioner merket
Sporbarhet og avfall.
Kontroller voltmeter på kjent kilde
Bekreft polaritet og funksjon.
Galvanisk celle eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Galvanisk celle er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Galvanisk celle | produsere strøm spontant | drive ikke-spontan reaksjon |
| Elektrolysecelle | elektroplettering og spalting | måle spontan E |
| Batteri | kompakt energikilde | synlig saltbroforsøk |
| Brenselcelle | kontinuerlig reaktanttilførsel | lagret reaktant |
| Konsentrasjonscelle | aktivitet og Nernst | store standardpotensialforskjeller |
Det elever ofte søker etter om Galvanisk celle
Hva er en galvanisk celle?
En spontan elektrokjemisk celle som omformer kjemisk energi til elektrisk energi.
Hvor går elektronene?
Fra anoden til katoden gjennom den ytre kretsen.
Hva er positiv elektrode?
Katoden er positiv når den galvaniske cellen leverer strøm.
Hvordan beregnes cellespenning?
Ecell=Ekatode−Eanode når begge er tabellførte reduksjonspotensialer.
Hvorfor trengs saltbro?
Den lar ioner bevare elektroneutralitet og fullfører den ioniske kretsen.
Hvorfor er målt spenning lavere?
Intern motstand, konsentrasjonspolarisering, kontakter og ikke-standard aktiviteter.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere galvanisk celle, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Bestem reaksjonen i Daniellcellen.
Beregn E°cell.
Hvorfor ganges ikke E° med koeffisient?
Koble E og ΔG.
Hva viser karakter 6?
Karakter 2–3
Kjenner igjen galvanisk celle og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hvilket uttrykk brukes med tabellførte reduksjonspotensialer?
Relevante forsøk i kjemi, biologi og fysikk
Galvanisk celle inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Daniellcelle
Mål omtrent 1,1 V under standardlignende forhold.
Konsentrasjonscelle
Undersøk Nernst-likningen.
Intern motstand
Sammenlign åpen krets og last.
Korrosjon
Koble metallpar og observer anode.
Energi
Beregn ΔG fra målt eller standard spenning.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemål om redoksreaksjoner, sammenhenger mellom masse, ladning, spenning og energi, forsøk, usikkerhet, feilkilder og risikoreduksjon.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
