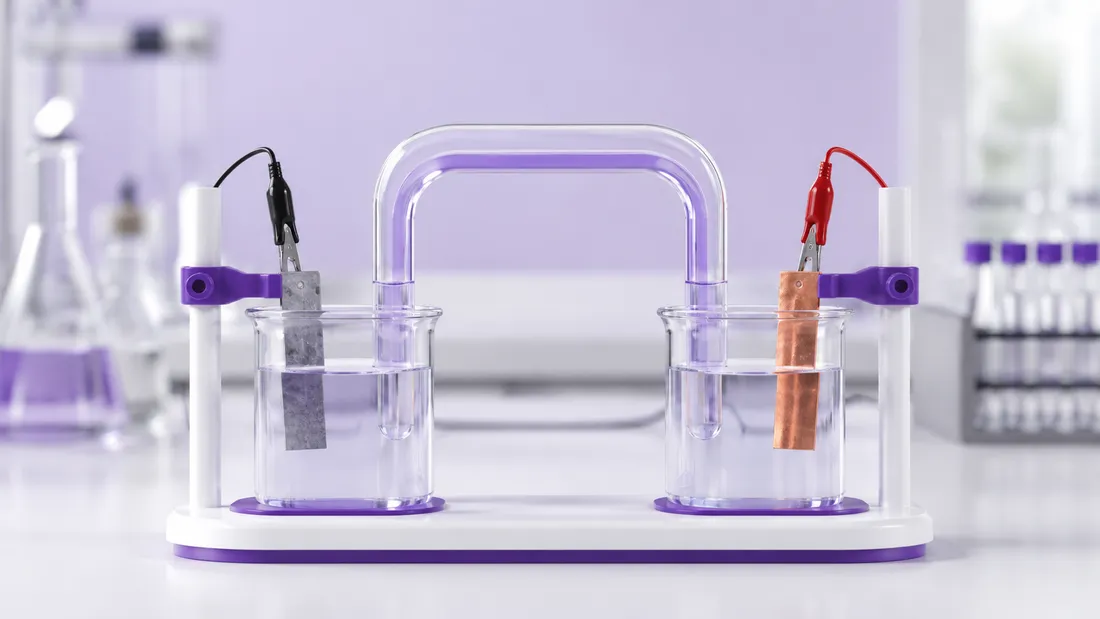

Hva er Saltbro, og hva brukes det til?
En saltbro er en ionisk forbindelse mellom to halvceller som fullfører den elektriske kretsen uten å blande løsningene raskt og uten å innføre et stort væskegrensepotensial. Den består ofte av en inert elektrolytt i agar, et U-rør eller fuktet filterpapir. I et godt forsøk må saltbro vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Når en galvanisk celle leverer strøm, ville ladning ellers hope seg opp i halvcellene og stoppe reaksjonen. Ionene i broen vandrer for å opprettholde tilnærmet elektroneutralitet. Elektroner går gjennom den ytre metallkretsen, ikke gjennom saltbroen. I et godt forsøk må saltbro vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Saltbroer brukes i Daniellceller, konsentrasjonsceller, potensialmåling og demonstrasjon av væskegrenser. Elektrolytten velges slik at ionene ikke reagerer med halvcellene og helst har lignende mobilitet for å redusere junction-potensial. I et godt forsøk må saltbro vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Saltbro = ionisk forbindelse mellom halvceller som bevarer elektroneutralitet og begrenser direkte blanding
En saltbro er ikke bare en tilfeldig saltvåt papirbit. Feil salt kan felle ut analytt, kompleksbinde ioner eller delta i redoks. En tørr, sprukket eller luftfylt bro gir høy motstand og ustabil spenning. I et godt forsøk må saltbro vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Elektroner
- går i ytre ledning
- Ioner
- vandrer gjennom broen
- Typisk salt
- KNO₃ eller KCl når kompatibelt
- Hovedkrav
- inert, ledende og liten junction-potential
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Galvanisk celle, Elektroder, Filterpapir.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva saltbro kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Broelektrolytt
Gir mobile kationer og anioner.
Gel eller porøst medium
Reduserer konvektiv blanding.
U-rør eller papir
Gir mekanisk forbindelse.
Endekontakt
Må være neddykket i begge halvceller.
Luftfri kanal
Sikrer sammenhengende ionebane.
Væskegrenser
Overgang mellom brosalt og halvcelleløsning.
Ionisk motstand i broen
En forenklet resistans følger R=L/(κA), der L er lengde, A tverrsnitt og κ konduktivitet. Kort, bred og konsentrert bro gir lavere motstand, men kan også øke diffusjon og kontaminasjon. I et godt forsøk må saltbro vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
R ≈ L/(κA)Tre visualiseringer som forklarer Saltbro
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
Saltbroens hovedoppgave er å muliggjøre ionisk strøm og bevare tilnærmet elektroneutralitet i begge halvcellene. Elektronene passerer i den ytre metalliske kretsen, ikke gjennom saltbroen. Når oksidasjon produserer positive ioner i anodehalvcellen, må anioner eller en tilsvarende ioneflyt motvirke ladningsopphopningen. Ved katoden forbrukes ofte kationer, og kationer fra broen kan bidra til ladningsbalansen. Valg av elektrolytt er derfor mer enn et spørsmål om høy ledningsevne. Broionene bør ikke reagere med halvcellens arter, danne bunnfall, kompleksere analytten eller delta i redoksreaksjoner. En lang, smal eller delvis uttørket bro gir høyere intern motstand og større spenningsfall under belastning. Ulike ionemobiliteter kan også skape et væskegrensepotensial som inngår i den målte spenningen. I skoleforsøk bør brotype, salt, konsentrasjon, lengde, tverrsnitt og kontakt med løsningene dokumenteres. Dersom spenningen er ustabil, bør saltbroens fukting, luftlommer og kjemiske kompatibilitet kontrolleres før elektrodepotensialene forkastes.
Ionevandring og elektroneutralitet
Kationer og anioner vandrer slik at ladningsopphopning i halvcellene motvirkes. Elektroner går ikke gjennom saltbroen.
Broens motstand
Lengde, tverrsnitt, elektrolyttkonsentrasjon og gel bestemmer den ioniske motstanden.
Valg av brosalt
Et salt må være tilstrekkelig inert. Klorid kan for eksempel gi utfelling med sølvioner.
Typer, størrelser og faglige bruksområder
Saltbro finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Agar–KNO₃-bro
Stabil gel og ofte god kjemisk kompatibilitet.
Agar–KCl-bro
Høy ledning, men uegnet med Ag⁺, Pb²⁺ og enkelte ioner.
Fuktet filterpapir
Rask skolemodell med begrenset levetid.
U-rør med elektrolytt
Gjenbrukbar og visuelt tydelig.
Porøs kopp/fritte
Skillevegg med direkte ionisk kontakt.
| Variant | Bruk | Begrensning |
|---|---|---|
| Agar KNO₃ | mange metallhalvceller | systemer der nitrat reagerer |
| Agar KCl | lav motstand og kompatible ioner | sølv- og blyioner |
| Filterpapir | kort demonstrasjon | presis langtidsspenning |
| Porøs kopp | kompakt celle | minimal kryssdiffusjon |
| Dobbel junction | inkompatible løsninger | enkel skolecelle |
Slik velger du riktig variant og arbeidsbetingelser
Velg saltbro ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Kjemisk inerthet
Brosaltet må ikke felle ut eller reagere med halvcellene.
Ionebevegelighet
Lignende mobilitet reduserer junction-potensial.
Motstand
Lengde, areal, konsentrasjon og gel må gi stabil strøm.
Varighet
Velg gel eller lukket rør for lange forsøk.
Klorid er ikke alltid et trygt standardvalg
KCl leder godt, men Cl⁻ kan danne tungtløselige salter med Ag⁺ og Pb²⁺ og kan påvirke enkelte elektrodeprosesser.
Korrekt bruk av Saltbro
Korrekt bruk av saltbro begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Velg brosalt fra halvcellene
Vurder utfelling, kompleksdannelse og redoks.
Lag ren elektrolyttløsning
Bruk kjent konsentrasjon og rent vann.
Tilsett agar og varm kontrollert
Unngå tørrkoking og bobler.
Fyll U-rør uten luftlommer
La gelen stivne sammenhengende.
Skyll utsiden av endene
Unngå å tilføre overskuddssalt.
Plasser endene i hver halvcelle
Sørg for god væskekontakt.
Mål spenning og stabilitet
Sammenlign med og uten bro.
Kasser ved uttørking eller forurensning
Ikke gjenbruk ukritisk mellom celler.
Saltbrotrener: lengde og tverrsnitt
Juster lengde og tverrsnitt. Modellen viser hvorfor en lang og smal saltbro gir større ionisk motstand.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For saltbro er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Elektroneutralitet
Broioner motvirker netto ladningsopphopning.
Væskegrensepotensial
Ulik ionemobilitet ved grensen skaper et ekstra potensial.
Diffusjon
Halvcelleioner og brosalt blander seg langsomt.
Migrasjon
Elektrisk felt driver ioner med motsatt fortegn i hver retning.
Konduktivitet
Høy ionekonsentrasjon reduserer ohmsk tap.
Gelporer
Begrenser konveksjon, men øker motstand.
Dehydrering
Vanntap bryter ionebanen og øker motstanden.
Utfelling
Tungtløselig salt tetter grensen og endrer kjemien.
Fargefront
Synlige ioner kan vise diffusjon over tid.
Intern motstand
Broen bidrar til cellespenningens fall under belastning.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For saltbro må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Tørr bro | spenningen faller og driver | bruk fersk fuktig bro |
| Luftboble | ionebanen brytes | fyll uten bobler |
| Feil salt | utfelling eller sidekjemi | kompatibilitetsvurder |
| Svært smal bro | stor intern motstand | øke areal/konsentrasjon |
| Direkte løsningblanding | cellekjemien endres | bruk gel eller fritte |
| Ulik endedybde | geometri og blanding varierer | standardiser plassering |
Resultatet må tolkes, ikke bare avleses
Resultatet skal vurderes som en målekjede: utstyr, prøve, geometri, temperatur, renhet, brukerhandling og databehandling kan gi ulike feilretninger. En kontrollprøve eller replikat bør skille mellom dem. I et godt forsøk må saltbro vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer saltbro, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Elektroner tegnes gjennom broen | feil ladningsmodell | tegn elektroner i ledningen |
| KCl brukes med AgNO₃ | AgCl felles ut | bruk kompatibelt salt |
| Filterpapir tørker under måling | spenningen synker | fukt eller bytt |
| Broendene berører elektrodene | lokal kjemi og kort ionebane | hold avstand |
| Gammel bro brukes i ny celle | krysskontaminasjon | bruk dedikert/fersk bro |
| Agar kokes tørt | sprut og nedbrytning | varm forsiktig |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for saltbro omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Varm agar
Bruk varmevern og unngå sprut.
KNO₃/KCl
Briller og god kjemikaliehygiene.
Tungmetallkontakt
Broen blir kjemisk avfall.
Glass-U-rør
Kontroller sprekk og ikke press i stativ.
Krysskontaminasjon
Ikke legg brukt bro tilbake i reagens.
Elektrisk krets
Bruk lavenergi måleinstrument.
Stopp ved utfelling i broenden, luftgap, rask spenningsdrift eller lekkasje mellom halvcellene
Bytt bro, rengjør grenseområdene og bygg cellen opp på nytt med kompatibel elektrolytt.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til saltbro. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Oppbevar gelbro lukket
Reduser uttørking.
Merk brosalt og konsentrasjon
Unngå kjemisk feilbruk.
Skyll utsiden før bruk
Reduser carryover.
Kast ved misfarging
Tegn på diffusjon eller reaksjon.
Kontroller kontinuitet
Mål motstand eller cellestabilitet.
Saltbro eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Saltbro er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Saltbro | ionisk kontakt med begrenset blanding | helt separerte celler uten strøm |
| Porøs kopp | kompakt separasjon | lavest mulig junction-potential |
| Filterpapir | rask demonstrasjon | langtidsmåling |
| Membran | selektiv ionetransport | enkel Daniellcelle |
| Direkte blanding | én-beholdercelle | to tydelige halvceller |
Det elever ofte søker etter om Saltbro
Hva gjør saltbroen?
Den lar ioner vandre slik at elektroneutralitet bevares og kretsen kan fortsette.
Går elektroner gjennom saltbroen?
Nei, elektronene går i den ytre metallkretsen.
Hvorfor brukes KNO₃?
K⁺ og NO₃⁻ er ofte relativt inerte og har brukbar ionemobilitet.
Kan KCl brukes alltid?
Nei, klorid kan felle ut sølv- og blyioner og påvirke kjemien.
Hvorfor brukes agar?
Gelen holder elektrolytten på plass og reduserer rask blanding.
Hva skjer uten saltbro?
Ladning bygger seg opp i halvcellene, strømmen avtar og cellespenningen kollapser under belastning.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere saltbro, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar ioneretningen i Daniellcellen.
Hvorfor oppstår junction-potensial?
Drøft brogeometri.
Velg salt til Ag⁺-halvcelle.
Hva viser karakter 6?
Karakter 2–3
Kjenner igjen saltbro og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva går gjennom saltbroen?
Relevante forsøk i kjemi, biologi og fysikk
Saltbro inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Daniellcelle
Stabiliser Zn/Cu-halvceller.
Konsentrasjonscelle
Koble samme redokspar med ulik aktivitet.
Junction-studie
Sammenlign KCl og KNO₃.
Intern motstand
Variér lengde og tverrsnitt.
Diffusjon
Følg fargede ioner i gel over tid.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemål om redoksreaksjoner, sammenhenger mellom masse, ladning, spenning og energi, forsøk, usikkerhet, feilkilder og risikoreduksjon.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
