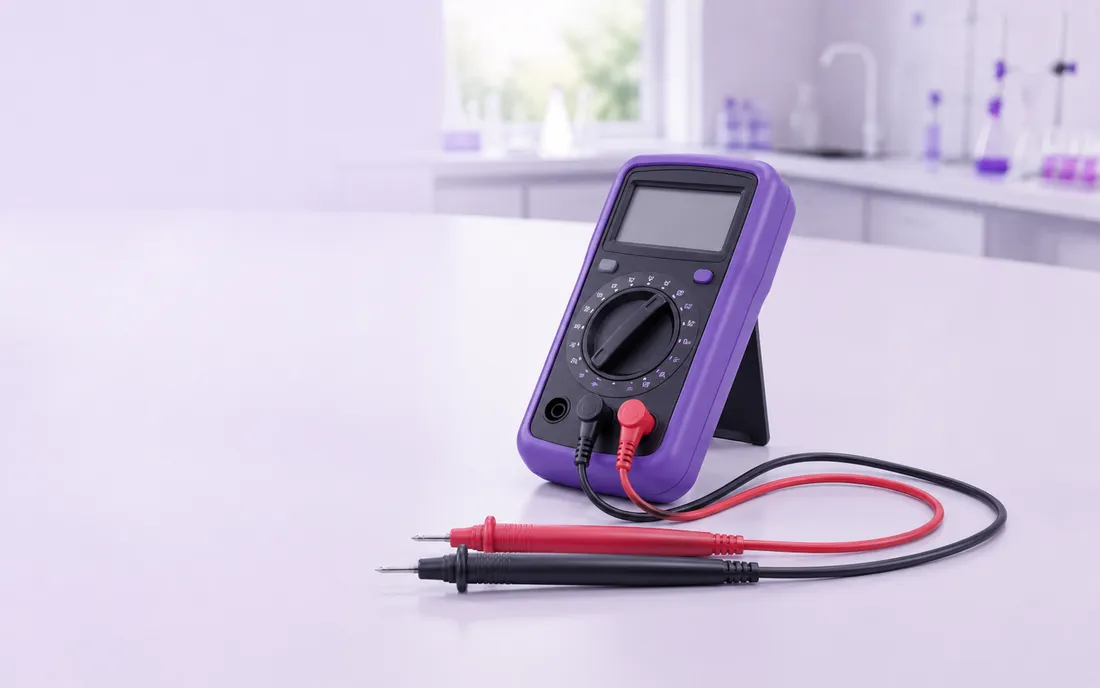

Hva er Multimeter, og hva brukes det til?
Et multimeter er et elektronisk måleinstrument som kombinerer voltmeter, amperemeter og ohmmeter, ofte med kontinuitet, diodeprøve, frekvens, kapasitans og temperatur.
Ved spenningsmåling kobles instrumentet parallelt og har høy inngangsimpedans for å belaste kretsen minst mulig. Ved strømmåling føres kretsstrømmen gjennom en lav motstand og sikret inngang. Motstand måles ved at instrumentet sender en liten teststrøm gjennom en spenningsløs komponent.
Multimeter brukes i fysikk, elektrokjemi, sensorarbeid og feilsøking til å kontrollere batterier, motstander, ledningsbrudd, strøm i seriekretser og potensialforskjeller. Måling på strømnett krever riktig instrumentkategori og kompetanse.
Multimeter = flerfunksjonsinstrument for spenning, strøm, motstand og elektrisk kontinuitet
Et skolemultimeter skal ikke brukes på ukjent høy energi, nettinstallasjon eller målekategori som overstiger merking og brukerkompetanse.
- V-inngang
- spenning, motstand og ofte frekvens
- COM
- felles referanse, vanligvis svart probe
- A/mA-inngang
- strømmåling gjennom sikring
- CAT-merking
- beskriver transient- og installasjonsmiljø
Relaterte emner: Ohms lov, strøm og spenning, galvanisk celle, datalogger.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva multimeter kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Display
Viser verdi, enhet, polaritet, område og varselsymboler.
Funksjonsvelger
Velger AC/DC, V, A, Ω og andre funksjoner.
COM-inngang
Referanseinngang for svart ledning.
VΩ-inngang
Høyimpedansinngang for spenning, motstand og kontinuitet.
mA/A-inngang
Lavimpedans strømvei med egne sikringer og grenser.
Måleledninger
Isolasjon, spissvern og kategori må passe målingen.
Ohms lov og instrumentbelastning
Spenning, strøm og motstand henger sammen, men multimeteret blir også en del av kretsen. Høy voltmeterimpedans og lavt spenningsfall i amperemeteret reduserer påvirkningen.
U = R · ITyper, størrelser og faglige bruksområder
Multimeter finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Manuelt område
Brukeren velger maksimumsområde og får tydelig kontroll.
Autorange
Instrumentet velger område automatisk, men kan bruke tid på å stabilisere.
True RMS
Måler effektivverdi bedre for ikke-sinusformede AC-signaler innen spesifikasjonen.
Benkmultimeter
Høyere oppløsning og stabilitet for laboratoriemålinger.
| Variant | Bruk | Begrensning |
|---|---|---|
| Enkelt håndmultimeter | lavspente skolekretser | presisjonsanalyse |
| True RMS | varierende AC-signaler | DC-rutine uten behov |
| Benkmultimeter | stabile detaljerte målinger | feltarbeid |
| Tangamperemeter | strøm uten å bryte leder | små strømmer under følsomhetsgrense |
Slik velger du riktig variant og arbeidsbetingelser
Velg multimeter ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Målevariabel
Bestem først om du skal måle spenning, strøm, motstand eller kontinuitet.
Forventet nivå
Start høyt ved manuelt område og reduser for bedre oppløsning.
Energimiljø
Kontroller CAT-merking, maksimal spenning, sikring og ledninger.
Kretspåvirkning
Vurder inngangsimpedans, burden voltage og om kretsen tåler innkoblingen.
Flytt rød ledning tilbake etter strømmåling
En ledning som blir stående i A-inngangen kan kortslutte en spenningskilde ved neste måling.
Korrekt bruk av Multimeter
Korrekt bruk av multimeter begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Inspiser instrument og ledninger
Se etter sprukket isolasjon, skadet spiss, feil sikring og uklare symboler.
Bestem måletypen
Tegn hvordan instrumentet skal kobles før du velger funksjon.
Velg riktige innganger
Svart i COM; rød i VΩ eller riktig sikret strøm-inngang.
Velg AC/DC og område
Start over forventet verdi ved manuelt område.
Koble spenning parallelt
Berør to punkter uten å bryte kretsen.
Koble strøm i serie
Bryt kretsen spenningsløst og før strømmen gjennom instrumentet.
Mål motstand spenningsløst
Koble fra strøm og utlad kondensatorer før Ω eller kontinuitet.
Avslutt sikkert
Fjern prober, sett rød ledning i VΩ og dokumenter verdi, enhet og område.
Multimetertrener: signal og måleområde
Juster signalnivå og valgt område. Modellen viser overområde og hvordan valg av område påvirker avlesningen.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For multimeter er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Inngangsimpedans
Et voltmeter trekker litt strøm. I høyimpedanskretser kan selv et digitalt multimeter endre spenningen.
Burden voltage
Strømmåling gir et spenningsfall over shunt og sikring, som kan endre kretsstrømmen.
Sikringstype
Høybryteevne og riktig spenningsklasse er viktig i energirike kretser.
AC-båndbredde
True RMS gjelder bare innen instrumentets frekvens- og crest-factor-grenser.
Ghost voltage
Høy impedans kan vise kapasitivt koblet spenning som ikke kan levere vesentlig energi.
Fireledermåling
Ved svært lav motstand brukes Kelvin-metode for å skille ledermotstand fra komponenten.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For multimeter må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Feil område | Overområde eller dårlig oppløsning | Start høyt og juster |
| Probeplassering | Måler feil punkter eller kortslutter | Planlegg og hold spissvern |
| Inngangsimpedans | Kretsen belastes og spenningen faller | Bruk egnet instrument eller buffer |
| Kontaktmotstand | Ustabil Ω-verdi | Rengjør kontakt og bruk fast trykk |
| Batteri og sikring | Feil funksjon eller manglende strømmåling | Kjør selvtest og kontroller sikring |
Resultatet må tolkes, ikke bare avleses
Et stabilt tall kan være måling av feil størrelse, feil kobling eller instrumentets påvirkning. Enheten, terminalen og kretsmodellen må alltid følge avlesningen.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer multimeter, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Strøminngang brukes parallelt | Nesten kortslutning og mulig lysbue | Koble strøm kun i serie |
| Motstand måles med spenning på | Feil verdi og mulig instrumentskade | Gjør kretsen spenningsløs |
| AC velges for DC-signal | Feil eller null avlesning | Velg korrekt signaltype |
| Område er for lavt | Overrange og mulig risiko på eldre instrument | Start på høyt område |
| Rød ledning glemmes i A-jack | Neste spenningsmåling kortslutter | Returner til VΩ umiddelbart |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for multimeter omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Bruk kategori-riktig utstyr
Instrument og ledninger må tåle energimiljøet.
Hold bak fingervern
Reduserer kontakt med ledende spiss.
Én hånd ved høyere spenning
Reduserer strømvei gjennom bryst når prosedyren tillater det.
Utlad kondensatorer
Lagret energi kan være til stede etter frakobling.
Stopp ved skadet isolasjon, feil CAT-merking eller ukjent energikilde
Gjør kretsen spenningsløs når mulig, ikke improviser med prober, og bruk kvalifisert personell for nett- og høyenergimålinger.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til multimeter. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Kontroller sikringer med riktig type
Erstatt aldri med ledning eller feil bryteevne.
Hold innganger rene
Smuss og fukt reduserer isolasjon.
Test på kjent kilde
Kontroller funksjon før og etter kritisk spenningsmåling.
Oppbevar ledninger løst
Unngå skarpe bøyer og skjult lederbrudd.
Multimeter eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Multimeter er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Multimeter | allsidig V, A og Ω i lavspente kretser | raskt tidsvarierende signalform |
| Oscilloskop | signalform og raske endringer | enkel motstandstest |
| Tangamperemeter | strøm uten å bryte leder | svært små strømmer |
| Datalogger | langtidsregistrering fra sensorer | rask manuell feilsøking |
Det elever ofte søker etter om Multimeter
Hvordan bruker man et multimeter?
Velg målevariabel, riktige terminaler og AC/DC. Spenning kobles parallelt, strøm i serie og motstand måles på spenningsløs krets.
Hvor skal den røde ledningen stå?
I VΩ-inngangen for spenning, motstand og kontinuitet. Bare i mA/A-inngang ved planlagt strømmåling.
Hvorfor måles strøm i serie?
Hele kretsstrømmen må passere gjennom instrumentets shunt. Parallellkobling av strøminngangen kan kortslutte kilden.
Hva betyr OL på displayet?
Ofte overområde eller åpen krets. Betydningen avhenger av funksjonen og instrumentmodellen.
Kan man måle motstand i en påslått krets?
Nei. Ekstern spenning gir feil måling og kan skade instrumentet; kretsen skal gjøres spenningsløs og kondensatorer utlades.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere multimeter, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Vis hvordan du måler spenningen over en motstand.
Hvorfor er strømmåling farligere ved feil kobling?
Forklar instrumentbelastning.
Karakter 2–3
Kjenner igjen multimeter og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hvordan måles elektrisk strøm med multimeter?
Relevante forsøk i kjemi, biologi og fysikk
Multimeter inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Ohms lov
Mål U og I og sammenlign med motstandsverdi.
Galvanisk celle
Mål cellespenning og polaritet.
Feilsøking
Finn ledningsbrudd med kontinuitet.
Sensorforsøk
Kontroller spenningsutgang og resistive sensorer.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Sikkerhetskrav for håndholdte multimetre og andre måleinstrumenter.
Kompetansemål om elektrisitet, målinger og praktisk arbeid.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
