Hva er Elektroder, og hva brukes det til?
En elektrode er en elektronleder i kontakt med en ionisk leder, vanligvis en elektrolytt, og koblet til en ytre krets. Begrepet kan også omfatte hele halvcellen. Ved elektrodeoverflaten overføres elektroner mellom den elektroniske og ioniske delen av systemet. I et godt forsøk må elektroder vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Oksidasjon skjer ved anoden og reduksjon ved katoden. Materialet kan delta i reaksjonen, som sink som løses til Zn²⁺, eller være relativt inert, som grafitt eller platina. Reell respons avhenger av overflate, oksidlag, adsorpsjon, strøm, masseoverføring og potensial. I et godt forsøk må elektroder vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Elektroder brukes i galvaniske celler, elektrolyse, pH- og ionemåling, ledningsevne, elektroplettering, korrosjonsforsøk og sensorer. Valg av materiale bestemmer hvilke halvreaksjoner og interferenser som er mulige. I et godt forsøk må elektroder vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Elektrode = elektronleder og elektrokjemisk grenseflate der oksidasjon eller reduksjon kan skje
Ingen elektrode er universelt inert. Grafitt kan forurense eller brytes ned, platina kan katalysere sideprosesser, aluminium passiveres og metaller kan løses. Elektrodeidentitet, renhet og aktivt areal må dokumenteres. I et godt forsøk må elektroder vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Anode
- oksidasjon
- Katode
- reduksjon
- Aktiv elektrode
- materialet kan omsettes
- Inert elektrode
- leder elektroner uten å være hovedreaktant
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Elektrolysecelle, Galvanisk celle, Multimeter.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva elektroder kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Elektrodekropp
Gir mekanisk form og elektrisk kontakt.
Aktiv overflate
Området som møter elektrolytten.
Kontaktledning
Kobler til ytre krets.
Overflatefilm
Oksid, belegg eller adsorbert stoff som påvirker kinetikken.
Elektrolyttgrense
Dobbellag og ladningsoverføring.
Holder og isolasjon
Definerer neddykket areal og hindrer kortslutning.
Strømtetthet og elektrodereaksjon
Strømmen fordelt på aktivt areal gir strømtetthet. Høy strømtetthet kan øke overpotensial, gassutvikling, ru avsetning og lokal konsentrasjonspolarisering. I et godt forsøk må elektroder vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
j = I/ATre visualiseringer som forklarer Elektroder
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
En elektrode er ikke bare en metallbit, men en definert grenseflate mellom en elektronleder og en ionleder. Det målte potensialet og reaksjonshastigheten påvirkes av materialets kjemiske aktivitet, overflateareal, ruhet, oksidlag, adsorberte stoffer og strømmen som passerer. En aktiv elektrode kan inngå i halvreaksjonen, mens en inert elektrode primært gir en ledende overflate for arter i løsningen. Begrepet inert er likevel betinget: grafitt, platina og andre materialer kan påvirkes av potensial, temperatur og kjemisk miljø. Før bruk bør elektroden derfor rengjøres med en metode som ikke endrer overflaten ukontrollert. Arealet som er neddykket må være kjent når strømtetthet sammenlignes. Ved potensialmåling bør strømmen være svært liten; ved elektrolyse er nettopp strøm og strømtetthet sentrale. En faglig sterk sammenligning av elektroder skiller mellom termodynamisk tendens, elektrodekinetikk og praktisk materialbestandighet. Det bør også forklares hvorfor to elektroder av samme materiale kan gi ulike resultater dersom overflatehistorikken, løsningen eller kontaktmotstanden er forskjellig.
Grenseflaten elektrode–elektrolytt
Redoksreaksjonen skjer ved overflaten, ikke inne i løsningen alene. Overflatebelegg kan endre reaksjonshastigheten.
Strømtetthet og areal
Samme strøm fordelt over mindre areal gir høyere strømtetthet og ofte større overpotensial.
Aktive og inerte materialer
Figuren skiller mellom elektroder som deltar kjemisk og materialer som primært leder elektroner.

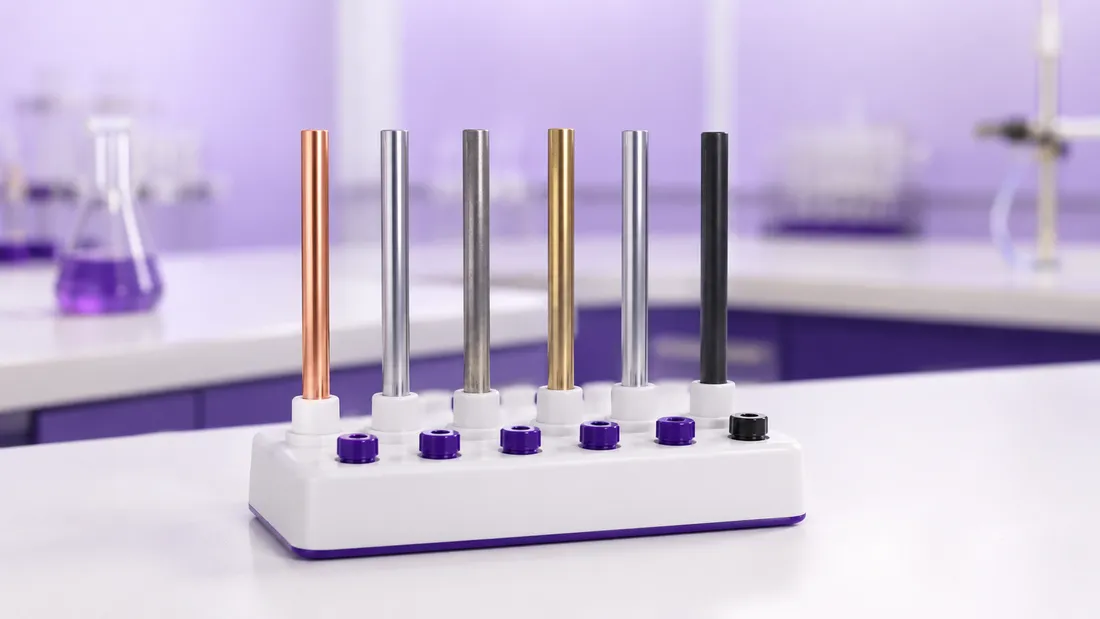

Typer, størrelser og faglige bruksområder
Elektroder finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Aktive metallelektroder
Zn, Cu, Fe og andre metaller som kan løses eller avsettes.
Inerte grafittelektroder
Rimelige og ledende, men ikke kjemisk perfekte.
Platinalignende edelmetall
Høy korrosjonsbestandighet og katalytisk aktivitet.
Referanseelektrode
Gir stabilt definert potensial.
Indikator-/arbeidselektrode
Responderer på analytt eller styrt reaksjon.
| Variant | Bruk | Begrensning |
|---|---|---|
| Sink/kobber | Daniellcelle og redoks | sterkt korrosiv spesialkjemi |
| Grafitt | elektrolyse og rimelig inert leder | sporanalyse av karbon/partikler |
| Platina | katalyse og referanseforsøk | rutine der kostnad er unødvendig |
| Aluminium | korrosjon og passivering | stabil aktiv overflate uten forbehandling |
| Referanseelektrode | potensialmåling | bære stor strøm |
Slik velger du riktig variant og arbeidsbetingelser
Velg elektroder ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Halvreaksjon
Materialet må støtte ønsket reaksjon uten dominerende sideprosess.
Kjemisk kompatibilitet
Syre, base, oksidasjonsmiddel og kompleksdanner påvirker korrosjon.
Areal og geometri
Definer neddykket areal for sammenligning.
Renhet og sporstoffer
Velg materiale som ikke tilfører analytten.
Anode og katode er reaksjonsnavn
Ikke lær fortegn uten celletypen. I galvanisk celle er anoden negativ, mens den i elektrolyse normalt er positiv.
Korrekt bruk av Elektroder
Korrekt bruk av elektroder begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Identifiser materiale og renhet
Ikke anta at alle grå plater er samme metall.
Rengjør etter spesifikk metode
Fjern fett og oksid uten ukjent riperetning.
Mål neddykket areal
Merk nivå og hold geometrien lik.
Monter uten kontakt mellom elektrodene
Bruk isolert holder og fast avstand.
Koble etter halvreaksjon
Merk anode, katode og cellemodus.
Start med lav strøm eller åpen krets
Observer potensial og overflate.
Logg strøm, spenning og tid
Ta bilder av overflateendring.
Skyll, tørk og vei ved behov
Unngå å miste avsetning eller korrosjonsprodukt.
Elektrodetrener: strøm og aktivt areal
Juster strøm og neddykket areal. Modellen viser strømtetthet og hvorfor samme strøm ikke gir samme overflateprosess på ulike elektroder.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For elektroder er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Elektrisk dobbellag
Ladning organiseres ved grenseflaten og påvirker potensialet.
Ladningsoverføring
Elektroner krysser grensen gjennom en redoksreaksjon.
Overpotensial
Kinetiske barrierer krever ekstra potensial.
Passivering
Tett oksidfilm reduserer korrosjon og strøm.
Pitting
Lokale brudd i filmen gir punktkorrosjon.
Adsorpsjon
Molekyler blokkerer eller katalyserer aktive steder.
Masseoverføring
Diffusjon og konveksjon bestemmer tilførsel av reaktant.
Ruhet
Reelt areal kan være større enn geometrisk areal.
Galvanisk kobling
Ulike metaller i kontakt kan akselerere korrosjon.
Referansepotensial
En stabil referanse gjør enkeltpotensialer målbare som forskjeller.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For elektroder må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Ulikt areal | strømtetthet og hastighet blir ulik | definer areal |
| Oksidfilm | strømmen blir lav og ustabil | standardiser forbehandling |
| Fett/fingermerke | lokal blokkering | bruk ren pinsett |
| Avsetning faller av | målt masse blir for lav | skyll skånsomt |
| Kontaktkorrosjon | ekstra potensial og støy | rene faste kontakter |
| Feil materiale | annen halvreaksjon | verifiser identitet |
Resultatet må tolkes, ikke bare avleses
Resultatet skal vurderes som en målekjede: utstyr, prøve, geometri, temperatur, renhet, brukerhandling og databehandling kan gi ulike feilretninger. En kontrollprøve eller replikat bør skille mellom dem. I et godt forsøk må elektroder vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer elektroder, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Elektrodene byttes uten ny merking | polaritet og reaksjon forveksles | merk fysisk |
| Platina kalles helt inert | sidekatalyse overses | vurder potensial og elektrolytt |
| Areal måles etter korrosjon | feil startareal | mål før forsøket |
| Sandpapir brukes ulikt | ruhet og areal varierer | standardiser slag og korning |
| Våt elektrode veies | massen blir for høy | tørk til konstant masse |
| Krokodilleklemme senkes i løsning | korrosjon og forurensning | hold kontakt over væske |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for elektroder omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Metallsalter
Bruk hansker og korrekt avfall.
Skarpe plater
Avgrad kanter eller bruk pinsett.
Gassutvikling
Avtrekk og ingen tennkilder.
Elektrisitet
Lavspenning og strømbegrensning.
Edelmetall og grafitt
Skyll før annen kjemi for å unngå katalytisk carryover.
Tungmetall
Samle elektrolytt og vaskevann separat.
Stopp ved varm kontakt, uventet gass, rask oppløsning, kortslutning eller løs elektrode
Koble fra strøm, ventiler og isoler elektrolytten før elektroden håndteres.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til elektroder. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skyll umiddelbart
Reduser saltkrystaller og carryover.
Tørk uten fingerkontakt
Bevar ren overflate.
Oppbevar materialer adskilt
Unngå galvanisk korrosjon.
Poler standardisert
Dokumenter korning og retning.
Kontroller kabelfeste
Lav kontaktmotstand og ingen varme.
Elektroder eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Elektroder er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Metallelektrode | aktiv redoks og korrosjon | helt inert kontakt |
| Grafitt | rimelig inert elektrolyse | sporarbeid med partikler |
| Platina | katalytisk og robust | kostnadssensitiv rutine |
| Referanseelektrode | stabilt potensial | stor strøm |
| Ledningsevneprobe | måle bulkledning | isolert halvreaksjon |
Det elever ofte søker etter om Elektroder
Hva er en elektrode?
En elektronleder i kontakt med elektrolytt og koblet til en ytre krets.
Hva er forskjellen på anode og katode?
Oksidasjon skjer ved anoden og reduksjon ved katoden.
Er grafitt inert?
Relativt i mange forsøk, men den kan oksideres, smuldre eller katalysere reaksjoner.
Hvorfor rengjøres elektroden?
Fett, oksid og gamle avsetninger endrer aktivt areal og kinetikk.
Hvorfor må arealet måles?
Strøm per areal bestemmer strømtetthet og sammenlignbar reaksjonshastighet.
Hvorfor passiveres aluminium?
Et tett oksidlag dannes og reduserer videre ladningsoverføring.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere elektroder, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar en sinkelektrode i Daniellcellen.
Sammenlign grafitt og platina.
Drøft arealeffekt.
Hvorfor kan potensialet drive?
Hva viser karakter 6?
Karakter 2–3
Kjenner igjen elektroder og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva definerer anoden?
Relevante forsøk i kjemi, biologi og fysikk
Elektroder inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Daniellcelle
Sammenlign Zn og Cu.
Elektroplettering
Studer katodisk metallavsetning.
Korrosjon
Mål masse og potensial.
Vannelektrolyse
Bruk grafitt eller edelmetall etter metode.
Konsentrasjonscelle
Samme elektrode med ulike ionaktiviteter.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemål om redoksreaksjoner, sammenhenger mellom masse, ladning, spenning og energi, forsøk, usikkerhet, feilkilder og risikoreduksjon.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
