Hva er Eudiometer, og hva brukes det til?

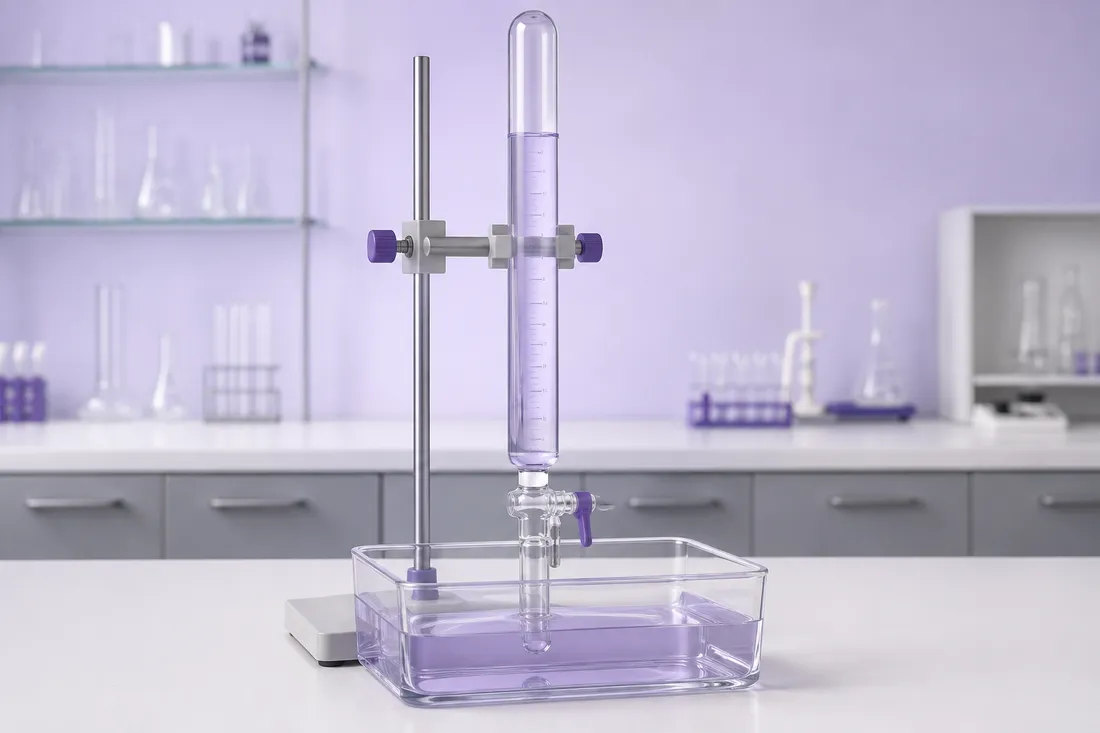

Et eudiometer er et gradert gassrør, ofte lukket i én ende og brukt opp-ned over væske, for å måle gassvolum eller volumendring ved en kjemisk reaksjon. Enkelte modeller har elektroder for kontrollert elektrisk tenning av svært små gassmengder. I et godt forsøk må eudiometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Volumet bestemmes av meniskens posisjon, men må knyttes til temperatur, trykk og gassammensetning. Dersom gassen står over vann, inneholder den vanndamp. Før og etter reaksjon kan volumforskjellen kobles til støkiometri når trykk og temperatur er sammenlignbare og reaksjonen er fullstendig. I et godt forsøk må eudiometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Eudiometre brukes til gasslover, oksygenbestemmelse, reaksjon mellom hydrogen og oksygen, forbrenningsanalyse i historisk og pedagogisk sammenheng, og småskala støkiometri. Moderne skolebruk må ha særskilt risikovurdering ved brennbare blandinger. I et godt forsøk må eudiometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Eudiometer = gradert gassrør for å måle små gassvolum og volumendringer ved reaksjon
Et eudiometer er ikke trykkbestandig for vilkårlig eksplosjon. Brennbare gassblandinger, kvikksølv og sterk etsende absorpsjonsvæske krever spesialisert prosedyre eller skal unngås i skolelaboratoriet. I et godt forsøk må eudiometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Måling
- gassvolum og volumendring
- Korreksjoner
- temperatur, trykk og vanndamp
- Tennmodell
- kan ha gnistelektroder
- Vanlig skala
- mL med omvendt avlesning
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Gassoppsamlingskar, Gassprøyte, Manometer.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva eudiometer kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Gradert rør
Gir volumskala og gassrom.
Lukket ende
Holder gassen og kan ha elektroder.
Åpen ende
Står neddykket i væske.
Menisk
Avgrenser gassvolumet.
Tenn-/kontaktelektroder
Gir gnist i spesialmodell.
Temperatur- og trykkmåling
Kreves for korrigert volum.
Kombinert gasslov
For samme stoffmengde gjelder PV/T konstant mellom tilstander. Dersom volum sammenlignes ved ulike temperaturer eller trykk, må det korrigeres. Våt gass krever P_gass=P_total−P_H2O. I et godt forsøk må eudiometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
P₁V₁/T₁ = P₂V₂/T₂Tre visualiseringer som forklarer Eudiometer
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
Et eudiometer gjør gassvolumendringer målbare, men resultatet må tolkes med gasslover og støkiometri. Volumet kan bare sammenlignes direkte når temperatur og trykk er like før og etter reaksjonen, eller når verdiene korrigeres til samme tilstand. Dersom røret står over vann, inneholder gassen vanndamp, og tørrgassens partialtrykk må finnes ved å trekke fra vannets damptrykk. Ulike væskenivåer inne og ute gir en hydrostatisk trykkforskjell. Ved elektrisk antenning må reaksjonsblandingen være liten, kjent og risikovurdert; hydrogen–oksygen-blandinger kan reagere eksplosivt. Etter reaksjonen må systemet avkjøles før sluttvolumet leses. Kondensasjon av produsert vann kan forklare en stor volumreduksjon og er en del av den kjemiske tolkningen, ikke bare en målefeil. En grundig analyse setter opp balansert reaksjonslikning, identifiserer begrensende reaktant, beregner forventet volumforhold og sammenligner dette med korrigert måling. Restgass, ufullstendig reaksjon, lekkasje, oppløsning og feil meniskavlesning diskuteres eksplisitt.
Volummåling i gradert gassrør
Gassvolumet leses ved væskemenisken, men bare når temperatur og trykk er kjent og stabile.
Kombinert gasslov
Grafen viser hvordan volumet endres med temperatur ved konstant trykk.
Reaksjonsanalyse
Før- og ettervolum kan brukes til støkiometri, men vanndamp, restgass og ufullstendig reaksjon må vurderes.
Typer, størrelser og faglige bruksområder
Eudiometer finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Enkelt lukket eudiometer
Måling over vann og reaksjonsvolum.
Gnist-eudiometer
Elektroder for kontrollert tenning.
Absorpsjonseudiometer
Reagens absorberer en bestemt gasskomponent.
Åpent kalibrert gassrør
Trykk kan utjevnes mot atmosfæren.
Digital gassvolumløsning
Trykksensor og gassprøyte som alternativ.
| Variant | Bruk | Begrensning |
|---|---|---|
| Vannfylt rør | lite vannløselig gass | vannreaktiv gass |
| Gnistmodell | mikroreaksjon etter godkjent metode | ukjent eller stor brennbar blanding |
| Absorpsjonsmodell | komponentanalyse | uforlikelig reagens |
| Gassprøyte | lukket volum og enkel avlesning | elektrisk tenning |
| Sensorcelle | tidsserie og trykk | direkte visuell menisk |
Slik velger du riktig variant og arbeidsbetingelser
Velg eudiometer ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Gasskjemi
Vurder løselighet, reaksjon med væske og produkt.
Volumområde
Velg skala slik at forskjellen er stor relativt til delingene.
Tenningsrisiko
Brennbar blanding krever godkjent mikroskalaoppsett.
Korreksjoner
Planlegg temperatur, trykk og damptrykk før forsøket.
Trykkutjevning er nødvendig før direkte volum-sammenligning
Dersom væskenivået inne i røret er forskjellig fra nivået utenfor, er gasstrykket ikke likt atmosfæretrykket.
Korrekt bruk av Eudiometer
Korrekt bruk av eudiometer begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Inspiser gradert rør og elektroder
Se etter sprekk og avleiring.
Fyll med egnet væske uten luftbobler
Snu kontrollert i kar.
Før inn kjent gass eller blanding
Hold mengden liten og dokumentert.
Temperer før første avlesning
Mål temperatur og trykk.
Utjevn nivå eller mål Δh
Korriger hydrostatisk trykk.
Gjennomfør reaksjon etter godkjent metode
Bruk fjernaktivering og skjerming ved gnist.
Vent til temperatur og trykk stabiliseres
Les sluttvolum vinkelrett.
Ventiler og rengjør sikkert
Ingen åpning mot ansikt eller tennkilde.
Eudiometertrener: volum og temperatur
Juster målt gassvolum og temperatur. Modellen viser temperaturkorrigering ved konstant trykk og minner om at vanndamp og nivåforskjell kommer i tillegg.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For eudiometer er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Våt gass
Vanndamp påvirker partialtrykk og volumtolkning.
Trykkutjevning
Menisknivå bestemmer hydrostatisk bidrag.
Reaksjonsstoikiometri
Volumforhold følger stoffmengdeforhold for ideelle gasser ved samme T og P.
Temperaturpuls
Forbrenning varmer gassen og gir midlertidig stort volum.
Kondensasjon
Dannet vann kan gå fra gass til væske og redusere gassvolumet.
Restreaktant
Ufullstendig reaksjon gir feil sluttvolum.
Løselighet
Produkt kan absorberes i væsken og påvirke differansen.
Skalakalibrering
Rørdiameter og skala bestemmer volum per lengde.
Tennenergi
Gnist må være tilstrekkelig, men oppsettet må tåle hendelsen.
Eksplosjonsgrense
Bare bestemte brennbarhetsområder antennes, men alle ukjente blandinger behandles konservativt.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For eudiometer må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Ulik temperatur | før/ettervolum ikke sammenlignbart | temperer begge |
| Ulikt trykk | stoikiometrisk differanse feil | utjevn eller korriger |
| Vanndamp | tørrgassmengde overvurderes | trekk fra damptrykk |
| Ufullstendig reaksjon | sluttvolum for stort | kontroller reaksjon |
| Gasslekkasje | sluttvolum for lavt | lekkasjetest |
| Menisk/parallakse | tilfeldig avlesningsfeil | øyet i nivå |
Resultatet må tolkes, ikke bare avleses
Resultatet skal vurderes som en målekjede: utstyr, prøve, geometri, temperatur, renhet, brukerhandling og databehandling kan gi ulike feilretninger. En kontrollprøve eller replikat bør skille mellom dem. I et godt forsøk må eudiometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer eudiometer, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Varmt sluttvolum leses straks | volumet for høyt | vent til avkjøling |
| Trykkforskjell ignoreres | systematisk feil | mål Δh |
| Stor H₂/O₂-blanding antennes | glassbrudd | kun godkjent mikroskala |
| Gassarter antas rene | volumforhold tolkes feil | kontroller dødvolum og renhet |
| Vannprodukt behandles som gass | sluttvolum feil | vurder kondensasjon |
| Kvikksølv brukes uten særskilt system | giftfare | bruk tryggere alternativ |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for eudiometer omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Brennbar gass
Mikroskala, skjerm, fjernaktivering og ingen personer i linje.
Oksygen
Unngå olje/fett og brennbart rundt apparatet.
Glass
Kontroller sprekk og bruk skjerm.
Høyspenning til gnist
Bare isolert godkjent tenner.
Absorpsjonsvæske
Etsende reagens krever avtrekk og vern.
Restgass
Ventiler til sikker behandling, ikke rommet.
Stopp ved sprekk, lekkasje, ukjent blanding, ustabil elektrode, sterk oppvarming eller reaksjon uten planlagt initiering
Isoler området, fjern energi på avstand og la apparatet avkjøles før vurdering.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til eudiometer. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skyll straks
Fjern salter og absorpsjonsreagens.
Tørk gradert rør forsiktig
Unngå riper og avleiring.
Kontroller elektrodegjennomføring
Ingen løshet eller lekkasje.
Oppbevar i beskyttende holder
Langt glassrør er utsatt.
Kontroller skala mot kjent volum
Oppdag skade eller feilmerket rør.
Eudiometer eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Eudiometer er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Eudiometer | små reaksjonsvolum og støkiometri | stor kontinuerlig gassproduksjon |
| Gassoppsamlingskar | enkel oppsamling over vann | kontrollert gnistreaksjon |
| Gassprøyte | lukket volum uten vannkontakt | direkte spektral/reaksjonsanalyse |
| Trykksensor | følge trykk tidsavhengig | direkte volum ved atmosfæretrykk |
| Massestrømmåler | kontinuerlig flow | enkelt skolevolum |
Det elever ofte søker etter om Eudiometer
Hva er et eudiometer?
Et gradert gassrør for å måle gassvolum og volumendring ved reaksjon.
Hvorfor må temperaturen være lik?
Gassvolum endres med absolutt temperatur, så før- og etterverdier må korrigeres.
Hvorfor utjevne trykket?
Volumet må sammenlignes ved kjent trykk; ulik væskenivå gir hydrostatisk forskjell.
Hva brukes gnistelektroder til?
Til kontrollert tenning av svært små godkjente gassblandinger.
Hvorfor kan sluttvolumet bli for lavt?
Lekkasje, produkt som løses/kondenserer eller trykk-/temperaturforskjell.
Er eudiometer trygt for eksplosjoner?
Bare spesialutstyr og godkjente mikroskalametoder; vanlig glassrør skal ikke brukes vilkårlig.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere eudiometer, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar volumforhold i H₂/O₂-reaksjon.
Hvordan korrigeres våt gass?
Hvorfor vente etter reaksjonen?
Drøft ufullstendig reaksjon.
Hva viser karakter 6?
Karakter 2–3
Kjenner igjen eudiometer og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Når kan to gassvolum sammenlignes direkte støkiometrisk?
Relevante forsøk i kjemi, biologi og fysikk
Eudiometer inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Hydrogen–oksygen-støkiometri
Undersøk volumforhold med godkjent mikroskala.
Oksygeninnhold
Absorber eller reager en komponent.
Gasslov
Temperer og korriger volum.
Forbrenningsprodukt
Analyser volumendring og kondensasjon.
Usikkerhet
Sammenlign menisk, T, P og lekkasjeeffekter.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemål om praktisk arbeid, kjemisk terminologi, målinger, feilkilder, modeller og sikkerhet.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
