Hva er Gassoppsamlingskar, og hva brukes det til?

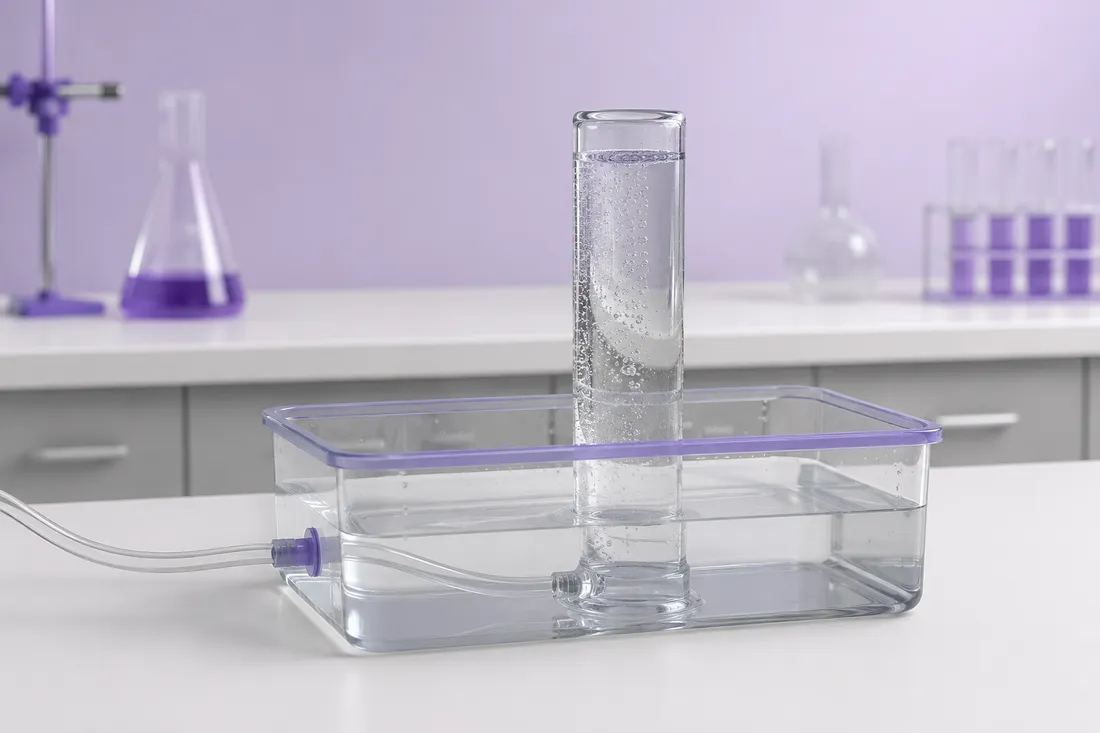

Et gassoppsamlingskar er et vannfylt kar der en gass ledes inn under en omvendt, vannfylt målesylinder eller gassbeholder. Gassen fortrenger vannet og blir samlet i toppen. Metoden kalles pneumatisk oppsamling og gjør det mulig å observere eller måle gassvolum uten å komprimere gassen med et stempel. I et godt forsøk må gassoppsamlingskar vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Oppsamlingen virker fordi gassen har lavere tetthet enn vann og stiger inn i beholderen. Den målte gassen er normalt mettet med vanndamp. Dersom væskenivået inne og ute ikke er likt, er gasstrykket heller ikke likt atmosfæretrykket. Tørrgassens partialtrykk finnes derfor fra totaltrykket minus vanndamptrykket og eventuell hydrostatisk nivåkorreksjon. I et godt forsøk må gassoppsamlingskar vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Utstyret brukes ved fremstilling og undersøkelse av lite vannløselige gasser som oksygen og hydrogen, ved støkiometriske reaksjoner, reaksjonshastighet og gasslovforsøk. Metoden er dårlig egnet når gassen løses lett i vann, reagerer med vann eller krever helt tørr oppsamling. I et godt forsøk må gassoppsamlingskar vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Gassoppsamlingskar = vannbad for å samle en lite vannløselig gass ved vannfortrengning
Metoden gir ikke direkte volum av tørr ren gass uten trykk-, temperatur- og vanndampkorrigering. Giftige, brannfarlige eller eksplosive gasser krever liten skala, avtrekk, kontroll av tennkilder og en sikker plan for restgass. I et godt forsøk må gassoppsamlingskar vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Måleprinsipp
- vannfortrengning
- Målt gass
- ofte mettet med vanndamp
- Egnet gass
- lite løselig og lite reaktiv med vann
- Viktig kontroll
- utjevne væskenivå eller korrigere trykk
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Gassprøyte, Gassvaskeflaske, Tistetrakt.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva gassoppsamlingskar kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Pneumatisk kar
Rommer vann og gir plass til beholderen.
Gassbeholder
Omvendt sylinder eller glass som samler gassen.
Gasslange
Fører gass uten lekkasje eller knekk.
Utløpsrør
Ender under beholderens åpning.
Vannstand
Brukes til trykkutjevning og volumavlesning.
Stativ og klemme
Stabiliserer målesylinder og slange.
Daltons lov og våt gass
Totaltrykket i beholderen er summen av tørrgassens partialtrykk og vanndamptrykket. Ved like væskenivåer er totaltrykket omtrent lik atmosfæretrykket. Dersom nivåene er forskjellige, må trykkbidraget ρgΔh tas med. I et godt forsøk må gassoppsamlingskar vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
P_gass = P_total − P_H₂O og ΔP = ρgΔhTre visualiseringer som forklarer Gassoppsamlingskar
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
Når et gassvolum bestemmes over vann, må hele målekjeden vurderes som ett system: reaksjonskaret produserer gass, slangen inneholder et dødvolum, vannet kan løse deler av gassen, og målebeholderen viser volumet av en våt gassblanding. En faglig god analyse begynner derfor med stoffmengden som reaksjonslikningen forutsier, og undersøker deretter hvorfor den målte verdien kan avvike. Vanndamptrykket trekkes fra totaltrykket, væskenivåforskjellen brukes til en hydrostatisk trykkorreksjon, og temperaturen måles etter at gassen har nådd termisk likevekt med vannbadet. Dersom gassen har merkbar vannløselighet, er tapet vanligvis systematisk og ikke bare tilfeldig. Det betyr at flere repetisjoner alene ikke fjerner feilen. Et kontrollforsøk med kjent gassmengde eller et alternativt måleprinsipp, som gassprøyte, kan derfor være nødvendig. På praktisk eksamen bør eleven kunne forklare både hvordan oppsettet virker, hvorfor den første gassfraksjonen kan inneholde luft, og hvilke korreksjoner som må til før volumet kan omregnes til stoffmengde.
Gassvei og vannfortrengning
Diagrammet viser at gassen må gå fra generatoren, gjennom slangen og opp i en vannfylt beholder. Bobler, lekkasjer og oppløsning i vann kan alle redusere oppsamlet volum.
Trykk- og dampkorreksjon
Grafen skiller totaltrykk fra tørrgassens partialtrykk. Når nivåene ikke er like, må hydrostatisk trykk også vurderes.
Egnethet etter gassegenskap
Figuren sammenligner lite vannløselige gasser med gasser som reagerer med eller løses lett i vann.
Typer, størrelser og faglige bruksområder
Gassoppsamlingskar finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Pneumatisk kar med gassglass
Kvalitativ oppsamling og demonstrasjon.
Kar med gradert målesylinder
Direkte volumavlesning i skoleforsøk.
Kar med eudiometer
Mer kontrollert reaksjon og volumendring.
Gassprøyte
Alternativ uten vannkontakt.
Tørr oppsamling ved fortrengning av luft
For gasser der vann er uegnet, med egen risikovurdering.
| Variant | Bruk | Begrensning |
|---|---|---|
| Omvendt målesylinder | enkel kvantitativ oppsamling | gass som løses i vann |
| Gassglass | kvalitativ identifikasjon | presist volum |
| Eudiometer | små volum og reaksjonsmåling | stor gassproduksjon |
| Gassprøyte | reaktiv eller moderat vannløselig gass | korrosiv gass uten kompatibilitet |
| Fortrengning av luft | svært lett/tung gass etter metode | ukontrollert giftig gass |
Slik velger du riktig variant og arbeidsbetingelser
Velg gassoppsamlingskar ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Gassens vannløselighet
Bruk tabell eller kjent kjemi før vannfortrengning velges.
Reaktivitet med vann
CO₂, NH₃ og HCl kan gi betydelig tap eller kjemisk endring.
Volum og nøyaktighet
Velg gradert beholder, eudiometer eller gassprøyte etter krav.
Risiko
Brannfarlig, oksiderende eller giftig gass krever særskilt oppsett.
Hydrogen og oksygen skal ikke blandes ukontrollert
Blandingen kan være eksplosiv. Samle små mengder, skyll apparatet for luft etter metode og hold alle tennkilder borte til planlagt test.
Korrekt bruk av Gassoppsamlingskar
Korrekt bruk av gassoppsamlingskar begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Identifiser gassen og vurder vannkontakt
Kontroller løselighet, reaktivitet og HMS.
Fyll kar og beholder helt med vann
Fjern luftbobler før beholderen snus.
Monter beholderen under vann
Hold åpningen neddykket og støtt stabilt.
Lekkasjetest gassveien
Kontroller slange, propp og koblinger før reaksjon.
Start gassutviklingen forsiktig
La eventuell startluft fortrenges etter metode.
Samle gassen ved jevn hastighet
Unngå kraftig bobling, sprut og skum.
Utjevn nivåene før avlesning
Eller mål nivåforskjellen for trykkorreksjon.
Registrer temperatur, trykk og volum
Korriger vanndamp og vurder oppløsning i vann.
Gassvolumtrener: våt gass og vanndamp
Juster målt våtvolum og vanndamptrykk. Modellen illustrerer hvorfor gassen over vann ikke kan behandles som helt tørr uten korreksjon.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For gassoppsamlingskar er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Henrys lov
Løst gassmengde øker normalt med partialtrykket og avhenger sterkt av temperatur.
Vanndamp
Den våte gassen inneholder vannmolekyler som bidrar til totaltrykket.
Hydrostatikk
Ulike væskenivåer betyr trykkforskjell mellom gassen og atmosfæren.
Dødvolum
Slange og generator inneholder luft eller restgass som kan forurense første fraksjon.
Lekkasje
Små lekkasjer gir systematisk for lavt oppsamlet volum.
Oppløsning under bobling
Små bobler gir stor kontaktflate og kan øke gasstap til vann.
Temperaturutjevning
Varm gass kjøles i vannet og trekker seg sammen.
Kapillær- og meniskavlesning
Skalaen må leses vinkelrett med riktig meniskregel.
Gassrenhet
Biprodukter, luft og vanndamp gjør volumet større enn ønsket ren gass.
Massebalanse
Teoretisk gassmengde bør sammenlignes med målt stoffmengde etter korreksjoner.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For gassoppsamlingskar må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Gassen løses i vann | målt volum blir for lavt | velg annen væske eller gassprøyte |
| Nivåene er ulike | feil trykk antas | utjevn eller korriger ρgΔh |
| Vanndamp ignoreres | tørrgassvolum overvurderes | bruk damptrykk ved målt temperatur |
| Lekkasje | volum og utbytte blir for lavt | trykktest koblinger |
| Startluft | gassen blir uren og volum for høyt | fortreng dødvolum kontrollert |
| Temperaturdrift | volumet endres under avlesning | vent til likevekt |
Resultatet må tolkes, ikke bare avleses
Et gradert volum er bare meningsfullt når gassens sammensetning, temperatur, trykk og kontakt med vann er kjent. Det er derfor bedre å rapportere en korrigert verdi med usikkerhet enn mange desimaler fra en ukorrigert skala. I et godt forsøk må gassoppsamlingskar vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer gassoppsamlingskar, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Beholderen inneholder luft ved start | volumet blir for høyt | fyll helt med vann |
| Gasslangen ligger ved siden av åpningen | gass går tapt | plasser utløpet under beholderen |
| Sterk bobling | økt oppløsning og sprut | reduser reaksjonshastigheten |
| Varm gass leses straks | volumet blir midlertidig for høyt | temperer i vannbadet |
| CO₂ samles over vann uten vurdering | systematisk lavt volum | bruk egnet alternativ/korrigeringsmodell |
| Tennprøve gjøres ved apparatet | brann eller tilbakeslag | flytt liten prøve til sikkert teststed |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for gassoppsamlingskar omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Hydrogen
Fjern tennkilder og unngå blanding med luft/oksygen.
Oksygen
Hold olje, fett og brennbart materiale unna.
Giftig gass
Bruk avtrekk og gassvask; ikke slipp ukontrollert ut.
Glass under vann
Kontroller sprekk og bruk stabil klemme.
Trykk
Apparatet må ha åpen gassvei uten blokkering.
Kjemikalier i generator
Briller, hansker og sølberedskap etter SDS.
Stopp ved blokkert gassvei, stigende trykk, ukontrollert reaksjon, lekkasje, sprukket glass eller gasslukt utenfor avtrekk
Stans reagenstilførsel og energikilde, ventiler gjennom planlagt sikker vei og ikke demonter et trykksatt oppsett.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til gassoppsamlingskar. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skyll kar og beholdere
Fjern reaksjonsrester og biologisk vekst.
Tørk gasslange åpen
Reduser mugg og blokkering.
Kontroller slangeelastisitet
Bytt sprø, misfarget eller klebrig slange.
Oppbevar glass støttet
Unngå kantstøt og hårsprekker.
Kontroller skala og null
Skadet gradering gir dårlig volumavlesning.
Gassoppsamlingskar eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Gassoppsamlingskar er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Gassoppsamlingskar | lite vannløselig gass og enkel volumavlesning | gass som reagerer med vann |
| Gassprøyte | lukket volum uten vannkontakt | partikler eller korrosiv gass uten kompatibilitet |
| Eudiometer | små gassvolum og reaksjonsendring | stor kontinuerlig gassmengde |
| Gasspose | feltprøve og transport | presis skolevolummåling |
| Fortrengning av luft | tørr gass med egnet tetthet | giftig eller vanskelig kontrollert gass |
Det elever ofte søker etter om Gassoppsamlingskar
Hva brukes gassoppsamlingskar til?
Til å samle lite vannløselige gasser ved at gassen fortrenger vann i en omvendt beholder.
Hvorfor må vanndamp trekkes fra?
Gassen over vann er våt, så vanndamp bidrar til totaltrykket.
Hvorfor utjevnes vannnivåene?
Da blir gasstrykket omtrent likt atmosfæretrykket og volumet lettere å korrigere.
Kan CO₂ samles over vann?
Noe kan samles, men betydelig CO₂ løses og reagerer med vann, så volumet blir systematisk lavt.
Hva gir for lavt volum?
Lekkasje, oppløsning i vann, ufullstendig reaksjon eller gass som blir igjen i apparatet.
Hva er dødvolum?
Luft- og gassvolumet i generator og slange før oppsamlingsbeholderen.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere gassoppsamlingskar, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar hvorfor målt gass er våt.
Hvordan korrigerer du for ulike nivåer?
Vurder oppsamling av ammoniakk over vann.
Planlegg et hydrogenforsøk.
Hva viser et karakter 6-svar?
Karakter 2–3
Kjenner igjen gassoppsamlingskar og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Når kan vannnivåene brukes til å anta at gasstrykket er likt atmosfæretrykket?
Relevante forsøk i kjemi, biologi og fysikk
Gassoppsamlingskar inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Fremstilling av oksygen
Samle O₂ fra katalytisk nedbrytning etter sikker metode.
Hydrogen og støkiometri
Sammenlign gassvolum med beregnet stoffmengde.
Reaksjonshastighet
Følg oppsamlet volum som funksjon av tid.
Gasslov
Temperer oppsamlet gass og analyser volumendring.
Gassidentifikasjon
Ta ut liten separat prøve til planlagt test.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemål om praktisk arbeid, kjemisk terminologi, målinger, feilkilder, modeller og sikkerhet.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
