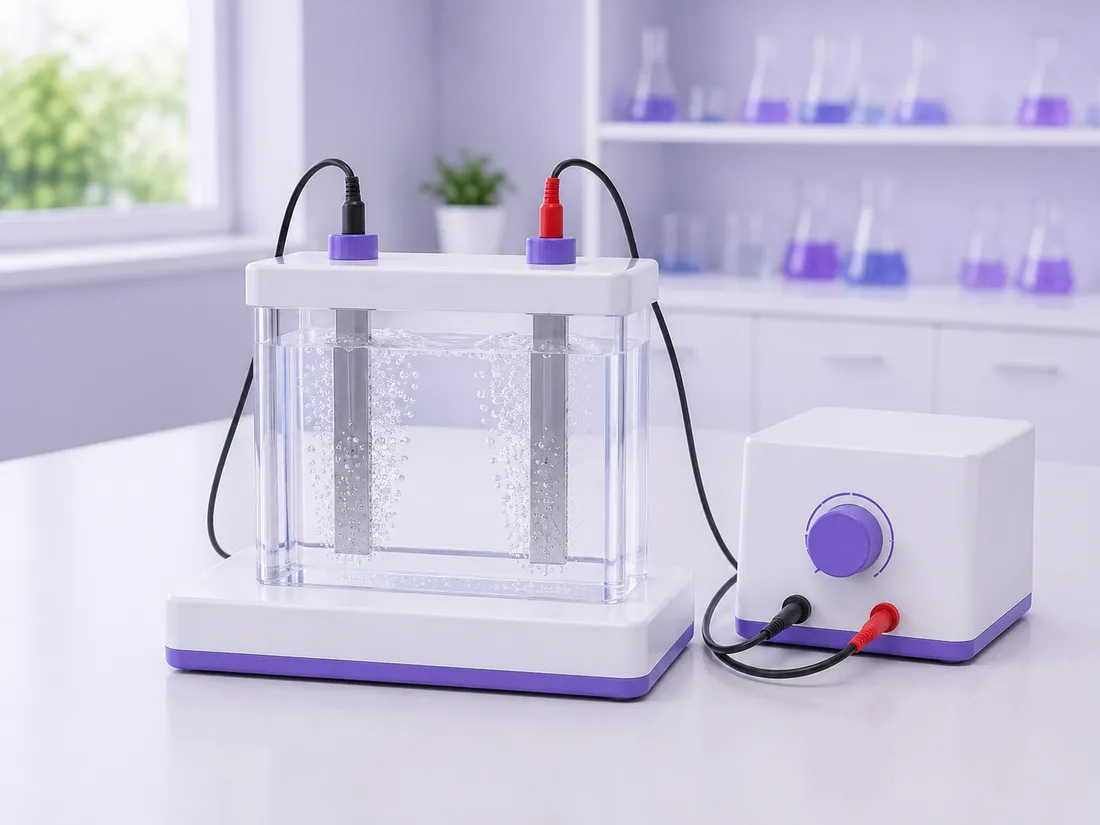

Hva er Elektrolysecelle, og hva brukes det til?
En elektrolysecelle er en elektrokjemisk celle der en ytre elektrisk energikilde driver en redoksreaksjon som ikke går spontant i ønsket retning. Den består av minst to elektroder i kontakt med en elektrolytt og koblet til en likestrømkilde. I et godt forsøk må elektrolysecelle vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Oksidasjon skjer alltid ved anoden og reduksjon alltid ved katoden. I elektrolyse er anoden normalt koblet til positiv pol og katoden til negativ pol. Elektroner transporteres i ledningene, mens ioner bærer ladning gjennom elektrolytten. Stoffmengden som omsettes er knyttet til ladningen Q=It. I et godt forsøk må elektrolysecelle vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Elektrolyseceller brukes til spalting av vann, metallframstilling, elektroplettering, rensing av metaller, produksjon av klor og base, og undersøkelser av sammenhengen mellom strøm, tid og stoffmengde i Kjemi 2. I et godt forsøk må elektrolysecelle vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Elektrolysecelle = elektrokjemisk celle der ytre spenning driver en ikke-spontan redoksreaksjon
Elektrolyse kan utvikle hydrogen, oksygen, klor eller andre farlige produkter. Bruk lavspenning, strømbegrensning, avtrekk ved gassfare og aldri en ukontrollert nettkilde. Elektrodene og elektrolytten må vurderes før reaksjonsproduktene forutsies. I et godt forsøk må elektrolysecelle vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Anode
- oksidasjon og vanligvis positiv i elektrolyse
- Katode
- reduksjon og vanligvis negativ i elektrolyse
- Ladning
- Q=It
- Stoffmengde
- n(e⁻)=Q/F
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Galvanisk celle, Elektroder, Strømsensor.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva elektrolysecelle kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Elektrolyttbeholder
Holder løsning eller smelte.
Anode
Elektrode der oksidasjon skjer.
Katode
Elektrode der reduksjon skjer.
Likestrømforsyning
Leverer spenning og kontrollert strøm.
Ledninger og kontakter
Fører elektroner og angir polaritet.
Gassoppsamling eller avtrekk
Håndterer produkter ved elektrodene.
Faradays lov for elektrolyse
Ladningen Q er strøm multiplisert med tid. Stoffmengden elektroner er Q/F. For et stoff som krever z elektroner per formelenhet, blir ideal stoffmengde n=Q/(zF). Reelt utbytte korrigeres med strømutbyttet. I et godt forsøk må elektrolysecelle vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Q = It, n(e⁻)=Q/F, n(stoff)=Q/(zF)Tre visualiseringer som forklarer Elektrolysecelle
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
Elektrolysecellen må analyseres samtidig som en energikjede og en redoksreaksjon. Strømforsyningen leverer elektrisk energi som gjør en ikke-spontan reaksjon mulig. Oksidasjon skjer ved anoden og reduksjon ved katoden, men fortegnene bestemmes av driftsmåten: i elektrolyse er anoden positiv og katoden negativ. Den påtrykte spenningen må være større enn den termodynamiske spaltespenningen pluss overpotensialer og ohmske spenningsfall. Derfor er det ikke tilstrekkelig å sammenligne bare standardpotensialer. Elektrodeareal, strømtetthet, temperatur, elektrolyttens ledningsevne, gassbobler og avstanden mellom elektrodene påvirker den faktiske prosessen. Faradays lov kobler total ladning Q = It til stoffmengden som omsettes, men beregningen forutsetter kjent elektronantall og høyt strømutbytte. Sideprosesser kan redusere utbyttet. I en god forsøksrapport balanseres halvreaksjonene først, forventet produkt ved hver elektrode begrunnes, teoretisk masse eller gassvolum beregnes, og målt utbytte diskuteres med utgangspunkt i lekkasje, løselighet, passivering, konkurrerende reaksjoner og måleusikkerhet.
Elektron- og ioneflyt
Elektroner går i den ytre kretsen, mens ioner bærer ladning i elektrolytten. Oksidasjon skjer alltid ved anoden.
Faradays lov
Grafen viser at avsatt stoffmengde øker lineært med ladningen Q=It ved konstant strømutbytte.
Polaritetskart
I en elektrolysecelle er anoden koblet til positiv pol og katoden til negativ pol, motsatt fortegnene i en galvanisk celle.
Typer, størrelser og faglige bruksområder
Elektrolysecelle finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Enkel begercelle
To elektroder i én elektrolytt.
Hofmann-apparat
Separat oppsamling av H₂ og O₂.
Elektropletteringscelle
Kontrollert metallavsetning på katoden.
Membrancelle
Skiller anodisk og katodisk produkt.
Smelteelektrolysecelle
Elektrolyse uten vann for reaktive metaller.
| Variant | Bruk | Begrensning |
|---|---|---|
| Begercelle | grunnleggende elektrolyse | separate gassprodukter |
| Hofmann | vannspalting og volumforhold | korrosive produkter |
| Pletteringscelle | metallbelegg | gass-støkiometri |
| Membrancelle | produktseparasjon | enkel demonstrasjon |
| Smeltecelle | metaller som ikke avsettes fra vann | skoleforsøk uten høytemperaturutstyr |
Slik velger du riktig variant og arbeidsbetingelser
Velg elektrolysecelle ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Ønsket halvreaksjon
Vann, elektrolytt og elektrode kan konkurrere om oksidasjon/reduksjon.
Elektrodemateriale
Aktiv elektrode kan løses eller inngå i reaksjonen.
Strøm og areal
Strømtetthet påvirker hastighet og avsetningskvalitet.
Produktfare
Planlegg gassoppsamling, ventilasjon og avfall.
Anode og katode bestemmes av reaksjonen, ikke av fortegnet alene
Anode betyr oksidasjon og katode reduksjon i både galvaniske og elektrolytiske celler. Polariteten skifter mellom celletypene.
Korrekt bruk av Elektrolysecelle
Korrekt bruk av elektrolysecelle begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Skriv mulige halvreaksjoner
Ta med vann, ioner og elektrodemateriale.
Velg kompatibel celle og elektroder
Rengjør og mål aktivt areal.
Koble med strømmen av
Merk positiv og negativ ledning.
Tilsett elektrolytt og sikre avtrekk
Hold elektrodeavstand lik og unngå kortslutning.
Start på lav spenning med strømgrense
Observer strøm og produkter.
Logg strøm og tid
Integrer strømmen dersom den varierer.
Stopp før oppvarming eller gass blir ukontrollert
Koble fra strøm før berøring.
Tørk og vei produkt ved behov
Korriger for skylling, fukt og strømutbytte.
Elektrolysetrener: strøm, tid og elektronmengde
Juster strøm og tid. Modellen beregner ladningens stoffmengde elektroner, som deretter må kobles til riktig halvreaksjon.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For elektrolysecelle er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Overpotensial
Reell elektrode krever ofte større spenning enn likevektsverdien.
Ohmsk tap
Elektrolytt, kontakter og membran gir IR-spenningsfall.
Konkurrerende reaksjoner
Vann kan reduseres eller oksideres i stedet for ønsket ion.
Masseoverføring
Konsentrasjonsgradient ved elektroden kan begrense strømmen.
Strømtetthet
Høy verdi gir raskere prosess, men ru belegg og mer gass.
Passivering
Oksidlag kan redusere strøm og endre reaksjonsvei.
pH-gradient
H⁺ eller OH⁻ dannes lokalt og kan gi utfelling.
Gassvolum
Volumforhold følger elektronstoikiometri når gassen samles kvantitativt.
Strømutbytte
Andel av ladningen som går til ønsket produkt.
Energi
Elektrisk arbeid er omtrent UIt og inkluderer tap.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For elektrolysecelle må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Strøm varierer | Q=I·t med én verdi blir feil | integrer I(t) |
| Våt metallfilm | massen blir for høy | skyll, tørk og avkjøl |
| Sidereaksjon | produktutbyttet blir lavt | beregn strømutbytte |
| Ukjent areal | strømtetthet kan ikke sammenlignes | mål neddykket areal |
| Dårlig kontakt | varme og ustabil strøm | rens og fest koblinger |
| Gass lekker | volum og stoffmengde blir lavt | lekkasjetest oppsamlingen |
Resultatet må tolkes, ikke bare avleses
En strømverdi alene bestemmer ikke produktmengden. Hele strøm–tid-kurven, elektronstoikiometrien og strømutbyttet må inngå, og produktet må identifiseres kjemisk. I et godt forsøk må elektrolysecelle vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer elektrolysecelle, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Polene kobles motsatt | ønsket elektrodeprosess skjer på feil side | merk før start |
| Anoden kalles alltid negativ | begrepsfeil | definer anode som oksidasjon |
| Massetap ignoreres ved skylling | lav avsatt masse | kvantitativ håndtering |
| For høy spenning | oppvarming og sidereaksjoner | bruk strømgrense og lav start |
| Elektroder berører hverandre | kortslutning | fast avstand og stativ |
| Klorid elektrolyseres uten avtrekk | giftig klor kan dannes | bruk trygg elektrolytt eller avtrekk |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for elektrolysecelle omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Hydrogen og oksygen
Hold gassene adskilt og borte fra tennkilder.
Klorfare
Klorid og høy anodepotensial krever avtrekk og metodekontroll.
Likestrømforsyning
Bruk sikker lavspenning og tørre hender.
Varme
Stopp ved rask temperaturøkning.
Etsende lokal pH
Bruk briller og hansker ved elektrodene.
Metallavfall
Samle tungmetallholdig elektrolytt separat.
Stopp ved kortslutning, kraftig gassutvikling, klorlukt, kokende elektrolytt, misfarget ledning eller ustabil høy strøm
Koble fra strømforsyningen først, ventiler og håndter elektrolytt og elektroder som kjemisk avfall etter risikovurdering.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til elektrolysecelle. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skyll elektroder etter kjemien
Unngå avleiring og carryover.
Tørk kontakter
Reduser korrosjon og krypstrøm.
Kontroller strømforsyning og kabler
Bytt skadet isolasjon og løse plugger.
Oppbevar aktive metaller separat
Unngå galvanisk korrosjon i fukt.
Rengjør celle og membran
Bevar ionetransport og produktseparasjon.
Elektrolysecelle eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Elektrolysecelle er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Elektrolysecelle | ytre energi driver ikke-spontan reaksjon | måle spontan cellespenning |
| Galvanisk celle | spontan reaksjon lager strøm | elektroplettering |
| Ledningsevnemåling | måle ionisk ledning | produsere kjemisk stoff |
| Elektroforese | flytte ladede molekyler i gel | redoks ved elektroder |
| Batterilading | reversert elektrokjemisk reaksjon | åpen skolecelle uten kontroll |
Det elever ofte søker etter om Elektrolysecelle
Hva er en elektrolysecelle?
En celle der en ytre likespenning driver en ikke-spontan redoksreaksjon.
Er anoden positiv?
I vanlig elektrolyse ja, men anode defineres alltid som stedet for oksidasjon.
Hvordan beregnes produktmengde?
Fra Q=It, n(e⁻)=Q/F og elektronantallet z i halvreaksjonen.
Hvorfor blir utbyttet lavere enn teoretisk?
Sidereaksjoner, gasstap, dårlig kontakt og ufullstendig produktinnsamling.
Hva skjer med ionene?
Kationer vandrer mot katoden og anioner mot anoden, men reaksjonsproduktet avhenger av konkurrerende halvreaksjoner.
Hvorfor må strømmen begrenses?
For å redusere oppvarming, kortslutningsfare og ukontrollerte sidereaksjoner.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere elektrolysecelle, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Beregn kobbermasse fra strøm og tid.
Forklar polariteten.
Forutsi produkter i NaCl(aq).
Drøft avvik fra Faradays lov.
Hva viser karakter 6?
Karakter 2–3
Kjenner igjen elektrolysecelle og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva er alltid sant om anoden?
Relevante forsøk i kjemi, biologi og fysikk
Elektrolysecelle inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Vannelektrolyse
Undersøk 2:1-forholdet mellom H₂ og O₂.
Kobberplettering
Koble ladning til masseøkning.
Rensing av kobber
Studer aktiv anode og avsetning.
Elektrolyse av saltløsning
Diskuter konkurrerende produkter og sikkerhet.
Faradays lov
Mål strøm–tid og beregn stoffmengde.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemål om redoksreaksjoner, sammenhenger mellom masse, ladning, spenning og energi, forsøk, usikkerhet, feilkilder og risikoreduksjon.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
