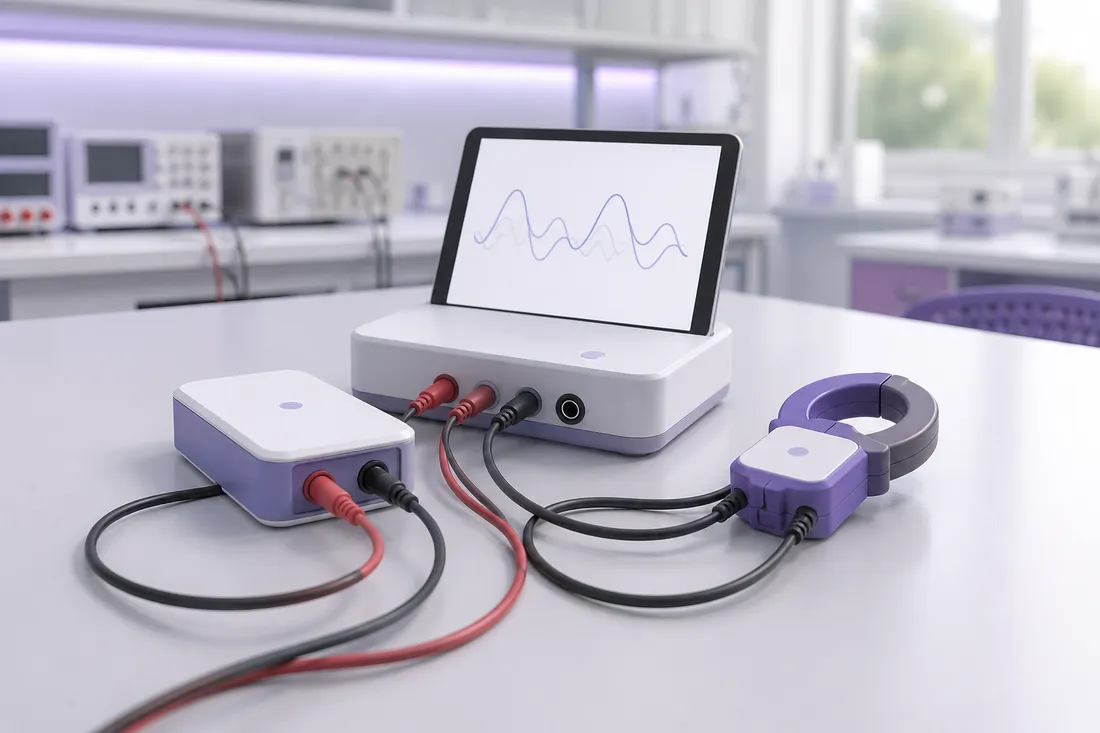

Hva er Strømsensor, og hva brukes det til?
En strømsensor måler hvor mye elektrisk ladning som passerer et tverrsnitt per tid. I en vanlig skoleprobe føres kretsstrømmen gjennom en liten kjent shuntmotstand, og spenningsfallet over shunten måles. Andre sensorer bruker Hall-effekt og kan måle uten direkte elektrisk kontakt. For strømsensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
For en shuntsensor er U_shunt = I R_shunt. Elektronikken forsterker differansespenningen og beregner strømmen. Fordi sensoren må stå i strømveien, får kretsen ekstra motstand og et såkalt burden voltage. Hall-sensorer måler magnetfeltet rundt lederen og kan gi galvanisk isolasjon. For strømsensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Strømsensor brukes i batteri–motstand-kretser, pærer, motorer, solceller, elektrolyse, kondensatorlading og effektmåling. Tidsserien viser startstrøm, pulser, fase og energioverføring når sampling og område passer. For strømsensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Strømsensor = En strømsensor måler hvor mye elektrisk ladning som passerer et tverrsnitt per tid
En lavstrøms skoleprobe må ikke kobles parallelt over en spenningskilde. Den skal ikke brukes over maksimal strøm eller spenning, og sikring eller overstrømsvern må aldri omgås. For strømsensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
- Kobling
- i serie slik at hele strømmen passerer sensoren
- Retning
- fortegn bestemmes av pil eller terminaler
- Kretspåvirkning
- shunt gir ekstra motstand og spenningsfall
- Alternativ
- Hall-sensor kan måle isolert rundt leder
Relaterte emner: laboratorieutstyr, datalogger, måleusikkerhet, feilkilder, praktisk eksamen, Fysikk 1, Biologi 1, Naturfag.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva strømsensor kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Strømterminaler
Leder kretsstrøm inn og ut av sensoren.
Shuntmotstand
Omformer strøm til et lite spenningsfall.
Differensialforsterker
Måler shuntspenningen med riktig polaritet.
Sikring/vern
Begrenser skade ved overstrøm i enkelte instrumenter.
Hall-element
I isolerte modeller registrerer det magnetfeltet rundt leder.
A/D-omformer
Lagrer strømverdien med valgt sampling.
Strøm, ladning og effekt
Strøm er ladning per tid. I en resistiv krets brukes Ohms lov, og elektrisk effekt finnes fra produktet av spenning og strøm. Målt effekt krever tidsmessig synkronisering når signalene varierer. For strømsensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
I = ΔQ/Δt og P = UITyper, størrelser og faglige bruksområder
Strømsensor finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Shuntbasert strømsensor
Høy nøyaktighet ved lavspente kretser, men gir burden voltage.
Hall-basert sensor
Galvanisk isolasjon og DC/AC avhengig av konstruksjon.
Strømtang
Måler magnetfelt rundt én leder uten å bryte kretsen.
Høyfølsom sensor
For mikroampere og elektrokjemi med krav til skjerming og lav lekkasje.
| Variant | Bruk | Begrensning |
|---|---|---|
| Lavstrøms shunt | batteri og pærekretser | stor motorstrøm |
| Hall-sensor | isolert DC/AC og større strøm | svært små strømmer |
| Strømtang | måling uten brudd | to ledere sammen i kabel |
| Multimeter A-inngang | rask manuell kontroll | lang tidsserie |
Slik velger du riktig variant og arbeidsbetingelser
Velg strømsensor ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Forventet strøm
Velg område som tåler startstrøm og kortvarige topper.
Kretsens følsomhet
Vurder om shuntens spenningsfall endrer strømmen.
Isolasjonsbehov
Bruk Hall eller isolert probe når direkte innkobling er uegnet.
Sampling
Motorstart og pulser krever høyere rate enn langsom batteriutlading.
En strømsensor er en del av kretsen
Feil parallellkobling kan bli en nesten kortslutning. Tegn alltid den nye strømveien før energien slås på.
Korrekt bruk av Strømsensor
Korrekt bruk av strømsensor begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Beregn forventet strøm
Bruk kilde og motstand og ta med mulig startstrøm.
Velg område og terminaler
Bruk riktig kanal, sikring og polaritet.
Gjør kretsen spenningsløs
Bryt strømmen før sensoren settes inn.
Koble i serie
Hele den målte grenstrømmen skal passere sensoren.
Nullstill ved behov
Følg prosedyren uten strøm og i riktig orientering for Hall-sensor.
Slå på med strømbegrensning
Bruk lav spenning eller strømbegrenset kilde under test.
Logg og overvåk metning
Stopp ved overområde, varm sensor eller uventet strøm.
Koble fra før ombygging
Lagre data og fjern energi før ledninger flyttes.
Strømsensortrener: spenning og total motstand
Juster kildespenning og kretsmotstand. Treneren beregner strøm og minner om sensorens ekstra shuntmotstand.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For strømsensor er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Burden voltage
Shuntmotstanden tar en del av kildespenningen og kan særlig påvirke lavspente kretser.
Startstrøm
Motorer, glødelamper og kondensatorer kan trekke langt mer strøm ved innkobling.
Hall-offset
Magnetisk restfelt og temperatur kan gi nullpunktsdrift.
Returleder
En strømtang rundt både fram- og returleder ser omtrent null fordi feltene kansellerer.
Synkron effekt
Ved AC og pulser må U og I samples samtidig for å beregne momentan effekt.
Sikringsdynamikk
Sikringen beskytter innen bestemte strøm–tid-forløp og er ikke et presisjonsområdevern.
Ledningsmotstand
Tynne kabler og kontaktpunkter legger til spenningsfall og varme.
Integrasjon
Ladning og energiforbruk kan finnes ved å integrere I(t) og P(t), men offset gir voksende feil.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For strømsensor må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Feil seriekobling | måler annen gren eller kortslutter | tegn kretsdiagram |
| Shuntbelastning | for lav faktisk strøm | vurder burden voltage |
| Nullpunktsdrift | offset i hele kurven | nullstill og kontroller før/etter |
| Overområde | klipping og mulig skade | større område |
| Lav sampling | mister startstrøm og pulser | øke rate |
Resultatet må tolkes, ikke bare avleses
Måleverdien skal alltid vurderes sammen med rådata, kontroll, kalibrering, oppløsning, responstid og de konkrete betingelsene i forsøket. For strømsensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer strømsensor, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Sensor kobles parallelt | nesten kortslutning | koble i serie |
| Bare nominell strøm vurderes | starttoppen overbelaster | mål/beregn transient |
| Strømtang rundt hel kabel | feltene kansellerer | mål én leder |
| Offset integreres over lang tid | stor feil i ladning | måle null før og etter |
| Sikring erstattes med feil type | redusert sikkerhet | bruk spesifisert sikring |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for strømsensor omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Lavspente kretser
Bruk strømbegrenset kilde under elevforsøk.
Varme ledere
Stopp ved lukt, misfarging eller temperaturøkning.
Sikring
Omgå aldri sikring eller overstrømsvern.
Nettstrøm
Bruk bare godkjent sensor og kvalifisert prosedyre; standard skoleprobe er ikke for nett.
Stopp ved overområde, varm ledning, lukt eller ustabil kontakt
Koble fra energien, finn feil kobling eller for liten motstand og kontroller sensor/sikring før ny test.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til strømsensor. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Kontroller terminaler
Løse eller oksiderte kontakter gir varme og støy.
Test null
Oppdager offset og restmagnetisme.
Beskytt mot overstrøm
Velg større område før ukjent belastning.
Oppbevar klemmer uten spenn
Mekanisk skade gir ustabil seriemotstand.
Strømsensor eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Strømsensor er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Strømsensor | tidsserie og integrasjon | rask håndmåling |
| Multimeter | allsidig manuell måling | lang logging |
| Strømtang | måling uten kretsbrudd | mikroampere |
| Shunt + oscilloskop | raske pulser | enkel sikker skolemåling |
Det elever ofte søker etter om Strømsensor
Hvordan kobles en strømsensor?
I serie i den grenen som skal måles.
Hvorfor kan sensoren endre strømmen?
Shuntmotstanden gir ekstra spenningsfall og øker kretsens totale motstand.
Hva er startstrøm?
En kort, høy strøm ved innkobling av motor, lampe eller kondensator som kan overstige normalverdien.
Hva måler Hall-sensoren?
Magnetfeltet fra strømmen og omformer det til et isolert strømsignal.
Hvordan finner man ladning?
Integrer strømmen over tid, Q = integral I dt, etter korrigering for nullpunkt.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere strømsensor, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Vis seriekobling av strømsensor.
Forklar burden voltage.
Drøft en manglende starttopp.
Vurder sikkerheten.
Karakter 2–3
Kjenner igjen strømsensor og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hvor skal en strømsensor kobles?
Relevante forsøk i kjemi, biologi og fysikk
Strømsensor inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Ohms lov
Mål I ved flere motstander og sammenlign med U/R.
Motorstart
Registrer transient og stasjonær strøm.
Solcelle
Mål kortslutningsstrøm og lastkurve med trygg begrensning.
Elektrolyse
Følg strøm og beregn ladning over tid.
