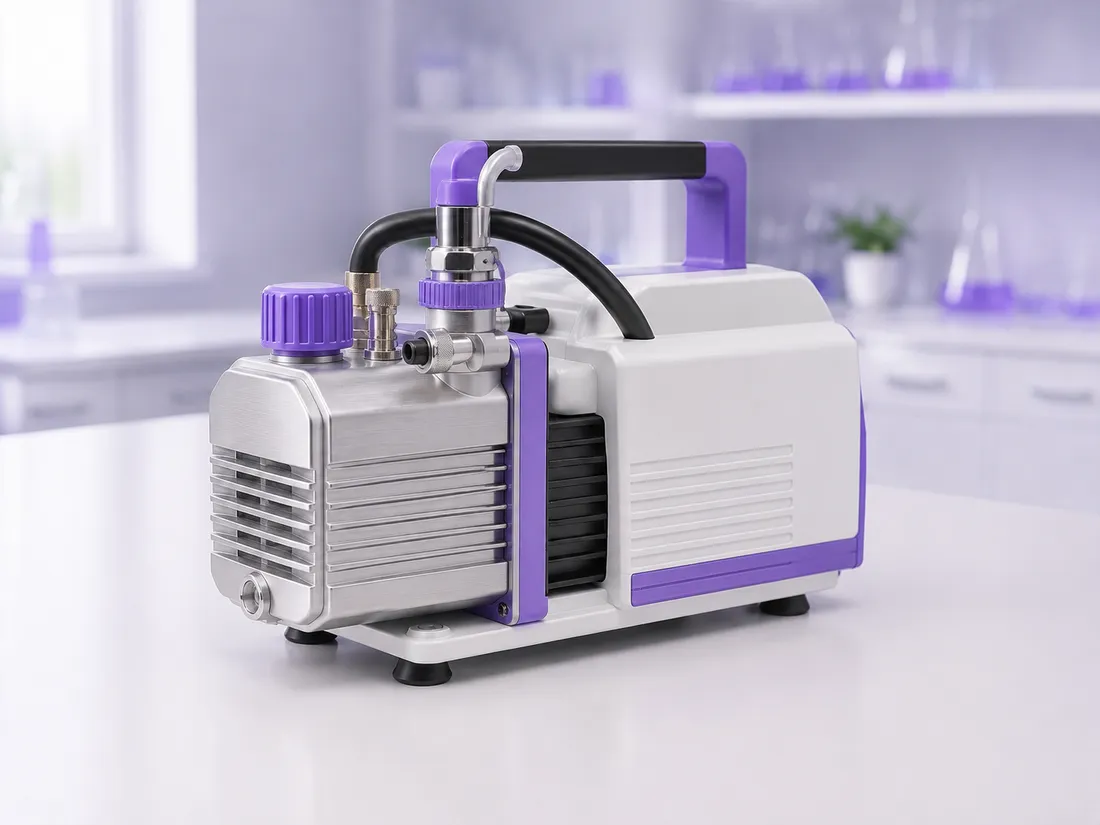

Hva er Vakuumpumpe, og hva brukes det til?
En vakuumpumpe er en maskin som fjerner gass fra et lukket system og dermed reduserer det absolutte trykket. I skole- og kjemilaboratorier brukes den ved vakuumfiltrering, vakuumdestillasjon, tørking, evakuering og trykkforsøk. I et godt forsøk må vakuumpumpe vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Pumpen flytter eller binder gassmolekyler slik at færre blir igjen i systemet. Pumpehastighet, systemvolum, lekkasjer, dampbelastning og ledningsmotstand bestemmer hvor raskt trykket faller og hvilket slutttrykk som faktisk oppnås. I et godt forsøk må vakuumpumpe vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Membranpumper egner seg ofte til kjemisk damp og moderat vakuum, vannstrålepumper er enkle men bruker vann og påvirkes av vanntemperatur, mens oljeforseglede rotasjonsvingepumper kan gi dypere vakuum, men krever ren olje og effektiv dampbeskyttelse. I et godt forsøk må vakuumpumpe vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vakuumpumpe = utstyr som fjerner gass og senker absolutt trykk i et lukket laboratorieoppsett
Vakuum betyr ikke negativt absolutt trykk. Vanlig laboratorieglass skal ikke evakueres uten at det er beregnet for vakuum. Pumpen må ikke suge væske, korrosiv damp eller partikler direkte uten kompatibel felle og metode. I et godt forsøk må vakuumpumpe vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Absolutt trykk
- måles fra perfekt vakuum
- Pumpehastighet
- volum gass per tid under angitte forhold
- Sluttvakuum
- laveste trykk pumpen kan nærme seg
- Kritisk vern
- felle mellom prosess og pumpe
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Büchnertrakt, Desikator, Destillasjonsapparat.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva vakuumpumpe kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Pumpehode
Komprimerer eller transporterer gass.
Inntak
Kobles til systemet via vakuumslange.
Utløp
Avgass må håndteres sikkert.
Ventiler/membran
Styrer gassretning i membranpumpe.
Vakuummåler
Viser absolutt eller relativt trykk.
Felle
Samler væske, aerosol eller kondenserbar damp.
Evakueringstid, volum og pumpehastighet
I et ideelt lekkasjefritt system med konstant effektiv pumpehastighet faller trykket omtrent eksponentielt. I praksis reduserer slanger, ventiler, damp og lekkasjer den effektive hastigheten ved kammeret. I et godt forsøk må vakuumpumpe vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
p(t) ≈ p₀·e^(−S_eff t/V) + p_lekkTyper, størrelser og faglige bruksområder
Vakuumpumpe finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Kjemikalieresistent membranpumpe
Oljefri og egnet for mange laboratoriedamper.
Vannstrålepumpe
Enkel ejektor drevet av vannstrøm.
Rotasjonsvingepumpe
Dypere vakuum med olje og vedlikehold.
Scrollpumpe
Oljefri, høyere ytelse og kostnad.
Peristaltisk aspirator
Væske-/gassflytting, men ikke samme vakuumområde.
| Variant | Bruk | Begrensning |
|---|---|---|
| Membran | filtrering, fordamping og moderat vakuum | svært dypt vakuum |
| Vannstråle | enkle skoleforsøk | vannforbruk og farlig avløp |
| Rotasjonsvinge | dypere vakuum og instrumenter | korrosiv damp uten felle |
| Scroll | ren oljefri instrumentdrift | væskeslug og partikler |
| Håndpumpe | små demonstrasjoner | langvarig evakuering |
Slik velger du riktig variant og arbeidsbetingelser
Velg vakuumpumpe ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Nødvendig trykk
Skille moderat undertrykk fra dypvakuum.
Damp og kjemi
Pumpemateriale og felle må tåle prosessen.
Pumpehastighet
Tilpass systemvolum, slange og ønsket tid.
Avgass og støy
Planlegg ventilasjon, lyddemping og plassering.
Vakuumfellen beskytter både pumpe og rom
En felle kan hindre væskeslug, kondensere løsemiddeldamp og redusere utslipp. Den må plasseres riktig og tømmes som kompatibelt avfall.
Korrekt bruk av Vakuumpumpe
Korrekt bruk av vakuumpumpe begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Kontroller at alt glass er vakuumegnet
Se etter sprekk, stjerne og riktig filterkolbe/desikator.
Velg pumpe og felle
Koble til kjemi, dampmengde og trykkbehov.
Bruk tykkvegget vakuumslange
Kort og uten knekk eller myke kollapspunkter.
Fest og skjerm oppsettet
Reduser implosjons- og slangebevegelse.
Start med ventilen kontrollert
Unngå plutselig kok og skumming.
Overvåk trykk, lyd og felle
Se etter lekkasje, væske og varm pumpe.
Isoler systemet før stopp
Hindre tilbakesug av olje, vann eller kondens.
Luft inn sakte og tøm fellen
Avlast før demontering.
Vakuumtrener: trykk og systemvolum
Juster absolutt trykk og volum. Modellen fremhever sammenhengen mellom evakueringsarbeid, koking og sikkerhet.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For vakuumpumpe er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Absolutt trykk
Refereres til null ved perfekt vakuum.
Relativt vakuum
Undertrykk i forhold til atmosfæren.
Ledningsevne i slange
Smale og lange slanger reduserer effektiv pumpehastighet.
Gassutvikling
Koking og utgassing gir kontinuerlig belastning.
Damptrykk
Væske koker når damptrykket nærmer seg systemtrykket.
Kavitasjon/koking
Rask trykkreduksjon kan gi skum og støtkoking.
Lekkasjer
Setter et gulv for oppnåelig trykk.
Tilbakesug
Olje eller vann kan trekkes inn når pumpen stopper.
Avgass
Pumpen flytter kjemikaliet til utløpet, ikke nødvendigvis bort fra rommet.
Implosjon
Atmosfærisk trykk virker innover på evakuert glass.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For vakuumpumpe må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Lekk slange | trykket stabiliserer for høyt | trykkholdtest og nye koblinger |
| For lang smal slange | lav effektiv hastighet | kort tykk slange |
| Varm væske | stor dampbelastning | kjøl eller bruk felle |
| Full felle | væske går til pumpe | tøm før grense |
| Feil trykkreferanse | resultat mistolkes | oppgi absolutt/relativt |
| Olje forurenset | ytelse og avgass svekkes | service og oljeskift |
Resultatet må tolkes, ikke bare avleses
God målekvalitet krever at utstyret ses som en del av hele metoden. Materiale, renhet, temperatur, operatørteknikk, overføring, stabilisering og dokumentasjon må vurderes samlet. I et godt forsøk må vakuumpumpe vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer vakuumpumpe, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Pumpen kobles direkte til væske | væskeslug skader pumpen | bruk felle |
| Vanlig Erlenmeyer evakueres | implosjonsfare | bruk filterkolbe/vakuumglass |
| Systemet åpnes brått | sprut og partikkelspredning | luft sakte inn |
| Pumpen stoppes før isolasjon | tilbakesug | steng ventil først |
| Avgass slippes i rommet | kjemisk eksponering | før til avtrekk/absorpsjon |
| Vannstrålepumpe brukes med miljøfarlig damp | forurenset avløp | velg lukket pumpe og felle |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for vakuumpumpe omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Implosjon
Briller, skjerm og vakuumegnet glass.
Løsemiddeldamp
Kjemikalieresistent pumpe, felle og avtrekk.
Elektrisk utstyr
Hold pumpe og kabler tørre.
Varm pumpe
Fri ventilasjon og ikke dekk motor.
Støy
Plasser og demp etter arbeidsmiljø.
Trykkavlastning
Luft inn kontrollert før åpning.
Stopp ved sprekklyd, plutselig trykkendring, væske i slangen, sterk lukt, røyk eller unormal pumpelyd
Isoler systemet dersom det kan gjøres sikkert, slå av strømmen og la oppsettet avlastes gjennom planlagt ventil uten å nærme deg utsatt glass.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til vakuumpumpe. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Tøm og rengjør felle
Unngå reaksjoner mellom rester.
Kontroller slange og pakninger
Sprekker gir lekkasje og kollaps.
Skift olje etter behov
Damp og partikler svekker ytelsen.
Kjør ren purge når manualen anbefaler
Fjern kondensert damp.
Oppbevar porter lukket
Reduser støv og fukt.
Vakuumpumpe eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Vakuumpumpe er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Membranpumpe | kjemisk moderat vakuum | svært lavt trykk |
| Vannstrålepumpe | enkel og billig evakuering | vannforbruk og avløpsrisiko |
| Rotasjonsvingepumpe | dypere vakuum | korrosiv damp uten beskyttelse |
| Håndaspirator | små demonstrasjoner | kontinuerlig prosess |
| Trykksensor | måler trykk | skaper ikke vakuum |
Det elever ofte søker etter om Vakuumpumpe
Hva er forskjellen på vakuum og undertrykk?
Vakuum beskrives med lavt absolutt trykk; undertrykk er forskjellen fra atmosfæretrykket.
Hvilken vakuumpumpe brukes til filtrering?
En kjemikalieresistent membranpumpe eller egnet aspirator gir ofte tilstrekkelig moderat vakuum.
Hvorfor brukes vakuumfelle?
For å hindre væske og damp i å nå pumpen og redusere utslipp.
Kan vanlig glass evakueres?
Nei, bare glass og beholdere som er beregnet og kontrollert for vakuum.
Hvorfor koker væske ved lavere temperatur?
Koking skjer når væskens damptrykk når det omgivende trykket.
Hva er tilbakesug?
Olje, vann eller kondens trekkes tilbake fra pumpen når trykkforholdene endres.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere vakuumpumpe, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Planlegg vakuumfiltrering.
Forklar evakueringskurven.
Drøft implosjon.
Hvorfor må avgass håndteres?
Hva er karakter 6-nivå?
Karakter 2–3
Kjenner igjen vakuumpumpe og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva skal stå mellom en dampbelastet prosess og vakuumpumpen?
Relevante forsøk i kjemi, biologi og fysikk
Vakuumpumpe inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Vakuumfiltrering
Trekk filtrat gjennom Büchnertrakt.
Vakuumdestillasjon
Senk kokepunkt for varmefølsomt stoff.
Vakuumdesikator
Tørk eller avkjøl under redusert fukt/trykk.
Fordamping
Fjern løsemiddel ved lavere temperatur.
Trykkforsøk
Studer gasslov med måler og sikkert kammer.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Anbefalinger for vakuumarbeid, skjerming, feller og kjemisk hygiene.
Krav og tester for desikatorer og vakuumdesikatorer; revisjon er under utvikling.
Kompetansemål om praktisk arbeid, metodevalg, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, kjemikalier, vakuum, varme og sikker laboratoriepraksis.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
