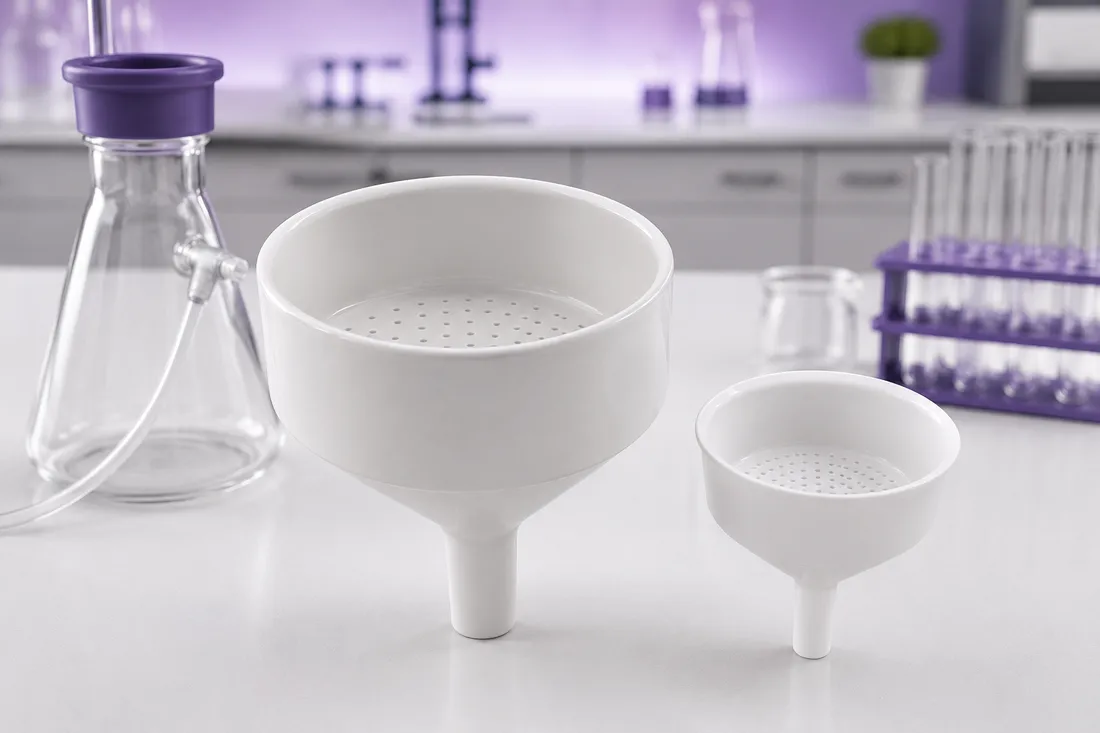

Hva er Büchnertrakt, og hva brukes det til?
En Büchnertrakt er en sylinderformet trakt med perforert plate som brukes sammen med filterpapir og vakuum. Undertrykket i filterkolben øker trykkforskjellen over filteret, slik at væsken trekkes gjennom mens det faste stoffet blir igjen som filterkake.
Drivkraften er forskjellen mellom atmosfærisk trykk over suspensjonen og lavere trykk under filterpapiret. Strømningshastigheten bestemmes også av væskens viskositet, filterets motstand, kakens tykkelse og hvor tett papiret ligger mot platen.
Büchnertrakt brukes ved rekrystallisering, utfelling, organisk syntese og annen isolering av faste produkter. Metoden er normalt best når det faste stoffet skal beholdes, vaskes og delvis tørkes.
Büchnertrakt = perforert vakuumtrakt for rask separasjon av fast stoff fra væske
Metoden er ikke førstevalg for varm løsning som skal filtreres uten krystallisering, for svært fint materiale som passerer filteret, eller når produktet er filtratet.
- Drivkraft
- trykkforskjell
- Produkt
- filterkake på papiret
- Mottaker
- tykkvegget filterkolbe
- Tetning
- adapter og fuktet filterpapir
Relaterte emner: filtertrakt, sugekolbe, vakuumpumpe, rekrystallisering.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva büchnertrakt kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Traktkropp
Porselen, glass eller plast som leder filtratet til kolben.
Perforert plate
Støtter papiret og fordeler undertrykket over flaten.
Filterpapir
Holder tilbake partikler og må dekke platen uten å gå opp på veggen.
Gummiadapter
Tetner mellom trakt og filterkolbe.
Filterkolbe
Tykkvegget kolbe med sidearm, konstruert for redusert trykk.
Vakuumslange og kilde
Skaper undertrykk og må være kompatibel, hel og kontrollert.
Trykkdrevet filtrering
Større trykkforskjell kan øke strømmen, men motstanden i filter og kake vokser under prosessen. Mer vakuum løser derfor ikke alltid et tett filter.
Q̇ ∝ ΔP / (R_filter + R_kake)Typer, størrelser og faglige bruksområder
Büchnertrakt finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Porselens-Büchner
Robust og vanlig i undervisning; ugjennomsiktig.
Glass-Büchner
Gir sikt til filtrering og rengjøring.
Plast-Büchner
Lett og knuses ikke, men har begrenset kjemisk og termisk kompatibilitet.
Hirschtrakt
Liten konisk vakuumtrakt for små produktmengder.
| Variant | Bruk | Begrensning |
|---|---|---|
| Büchner, stor diameter | grammengder og effektiv vask | svært små prøver |
| Hirschtrakt | små krystallmengder | store suspensjonsvolum |
| Frittert glasstrakt | uten løst filterpapir | partikler som tetter fritter |
| Gravitasjonstrakt | varmfiltrering og filtrat som produkt | rask tørking av fast stoff |
Slik velger du riktig variant og arbeidsbetingelser
Velg büchnertrakt ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Produktmengde
Velg trakt slik at kaken blir jevn, ikke ekstremt tynn eller tykk.
Partikkelstørrelse
Velg filtergrad som holder produktet uten unødvendig motstand.
Kjemisk kompatibilitet
Kontroller papir, trakt, adapter, slange og kolbe mot løsemidlet.
Vakuumkilde
Bruk kontrollert kilde med felle når væske eller damp kan trekkes videre.
Velg papir med riktig diameter
Papiret skal dekke alle hull, men ikke krølle opp langs veggen. Feil diameter gir bypass eller dårlig tetning.
Korrekt bruk av Büchnertrakt
Korrekt bruk av büchnertrakt begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Kontroller glass og slange
Se etter stjernebrudd, riper, sprø slange og skadet sidearm.
Monter stabilt
Fest filterkolben og plasser trakt og adapter uten sidebelastning.
Legg filterpapir
Velg korrekt diameter og fukt med samme eller kompatibelt løsemiddel.
Start moderat vakuum
Kontroller at papiret suges jevnt ned og at systemet er tett.
Overfør suspensjonen
Hell kontrollert, bruk glassstav og overfør fast stoff kvantitativt.
Vask filterkaken
Bryt eller reduser vakuum, fordel liten vaskeporsjon og trekk gjennom igjen.
Trekk luft gjennom
La luft passere kort for å redusere restvæske uten å overdrive tørkingen.
Avlast før demontering
Koble systemet til atmosfære før slange, trakt eller kolbe løsnes.
Vakuumtrener: trykk og filterkake
Juster vakuumnivå og kaketykkelse. Modellen viser at tykk kake kan dominere motstanden selv ved sterkt vakuum.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For büchnertrakt er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Kakedannelse
Partikler bygger et porøst lag som kan bedre klarheten, men samtidig redusere strømmen.
Vaskemekanisme
Små porsjoner fortrenger moderløsning mer effektivt enn én stor porsjon ved samme totalvolum.
Kanalstrøm
Sprekker i kaken gir prefererte strømveier og dårlig vask.
Kavitasjon og koking
Lavt trykk senker kokepunktet; flyktige løsemidler kan koke og kjøle systemet.
Vakuumfelle
En felle beskytter pumpe eller vannaspirator mot væske og produkt.
Implosjonsenergi
Atmosfærisk trykk virker inn på kolben; skade kan utløse voldsomt brudd.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For büchnertrakt må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Papirtetning | Bypass gjør filtratet uklart og mister produkt | Fukt og kontroller full dekning |
| Kaketykkelse | Tykk kake gir langsom strøm og dårlig vask | Velg passende traktareal |
| Vaskeporsjon | For stor porsjon kan løse opp produkt | Bruk kaldt egnet middel i små porsjoner |
| Vakuumnivå | For kraftig vakuum kan gi koking og sprekk | Øk moderat og overvåk |
| Overføring | Fast stoff blir igjen i reaksjonskar | Skyll kvantitativt med små porsjoner |
Resultatet må tolkes, ikke bare avleses
Rask filtrering er ikke automatisk god filtrering. Produktutbytte, renhet, restløsemiddel og tap gjennom filteret må vurderes samlet.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer büchnertrakt, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Papiret er for lite | Suspensjon går rundt papiret og produkt går tapt | Bruk papir som dekker platen |
| Vakuum startes før papiret fuktes | Papiret flytter seg eller tetter dårlig | Fukt og sentrer først |
| Kaken sprekker under vask | Væske går i kanaler og vasker ujevnt | Reduser vakuum og fordel forsiktig |
| Vanlig Erlenmeyerkolbe brukes | Implosjonsfare | Bruk godkjent tykkvegget filterkolbe |
| Systemet demonteres under vakuum | Brå bevegelse, søl eller glassbrudd | Avlast til atmosfære først |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for büchnertrakt omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Vernebriller og skjerm
Reduserer skade ved sprut eller implosjon.
Kontroller filterkolben
Små riper og stjernebrudd er kritiske under vakuum.
Bruk tykk slange
Vakuumslange skal ikke kollapse eller løsne.
Felle ved pumpe
Hindrer væske og damp i å nå vakuumkilden.
Stopp ved sprekk, koking, skum eller ukontrollert vakuum
Avlast systemet på trygg måte, fjern vakuumkilden og la oppsettet stabiliseres før berøring eller flytting.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til büchnertrakt. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skyll straks
Krystaller og salter kan tette hull og adapter.
Kontroller perforering
Blokkerte hull gir ujevn strøm og kake.
Tørk adaptere
Løsemidler kan svelle eller bryte ned gummi.
Oppbevar filterkolbe beskyttet
Slag mot sidearmen gir skjulte svakheter.
Büchnertrakt eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Büchnertrakt er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Büchnertrakt | fast produkt skal isoleres og vaskes raskt | varmfiltrering for å holde stoff oppløst |
| Gravitasjonstrakt | filtratet er produkt eller varm løsning | rask tørking av krystaller |
| Hirschtrakt | svært liten produktmengde | store volum |
| Sentrifuge | svært fine partikler eller liten suspensjon | stort fast produkt som skal vaskes på filter |
Det elever ofte søker etter om Büchnertrakt
Hvordan brukes en Büchnertrakt?
Monter trakt på godkjent filterkolbe, legg fuktet filterpapir over hullene, start moderat vakuum, overfør suspensjonen, vask kaken og avlast før demontering.
Hva er forskjellen på Büchnertrakt og filtertrakt?
Büchnertrakt bruker trykkforskjell og vakuum, mens vanlig filtertrakt drives av gravitasjon.
Hvorfor fuktes filterpapiret?
Fuktingen får papiret til å legge seg tett mot platen og reduserer bypass.
Hvordan vaskes filterkaken?
Reduser vakuum, fordel en liten porsjon kaldt egnet vaskemiddel jevnt og trekk væsken gjennom igjen.
Kan man bruke vanlig Erlenmeyerkolbe?
Nei. Vakuum krever tykkvegget filterkolbe som er konstruert og kontrollert for redusert trykk.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere büchnertrakt, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Hvorfor velger du Büchnertrakt her?
Hvordan påvirker en sprekk i filterkaken vaskingen?
Hva er den viktigste HMS-risikoen?
Karakter 2–3
Kjenner igjen büchnertrakt og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva skal gjøres før oppsettet demonteres?
Relevante forsøk i kjemi, biologi og fysikk
Büchnertrakt inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Rekrystallisering
Isoler og vask rene krystaller etter avkjøling.
Utfellingsreaksjon
Samle bunnfall for videre analyse.
Organisk syntese
Skill fast produkt fra reaksjonsvæske.
Tørking før veiing
Reduser restvæske før videre tørking og massebestemmelse.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Gjeldende krav til laboratoriefilterkolber.
Sikker akademisk laboratoriepraksis ved vakuum og glassutstyr.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
