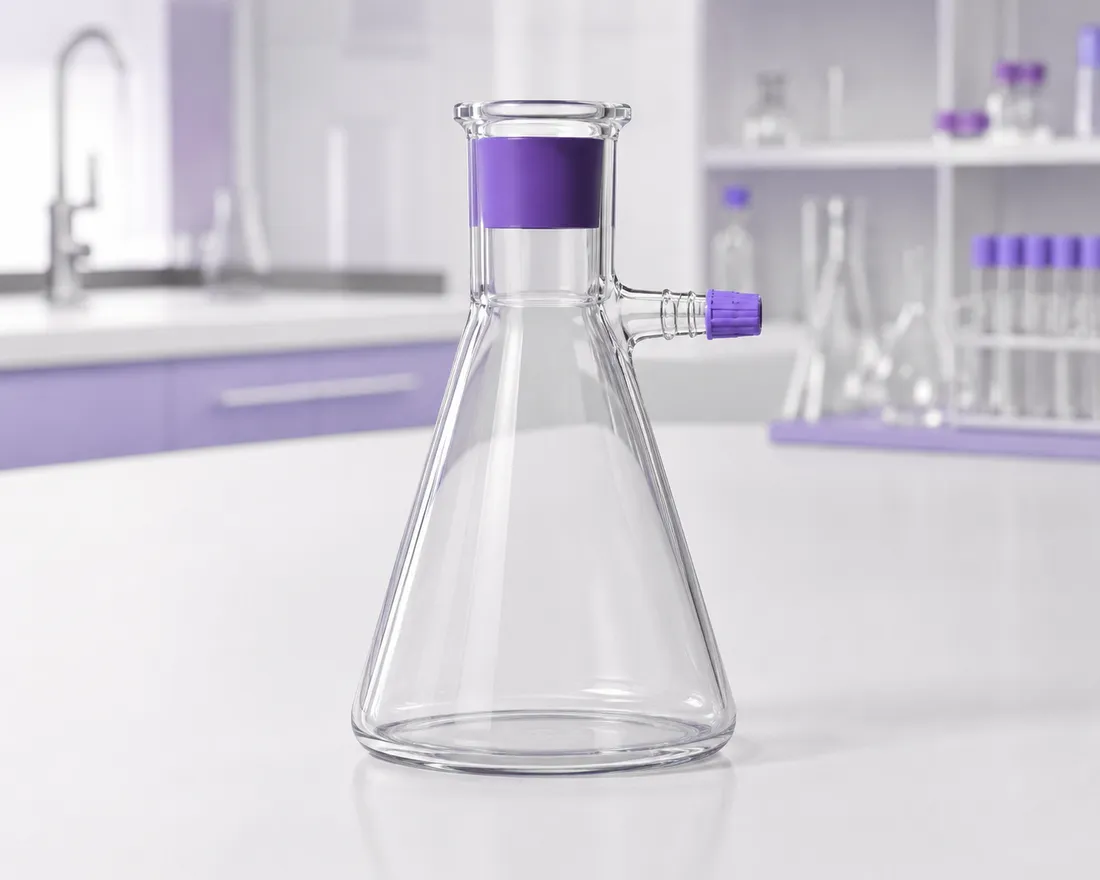

Hva er Vakuumkolbe (Kitasato-kolbe), og hva brukes det til?
En vakuumkolbe, ofte kalt Kitasato-kolbe eller Büchnerkolbe, er en tykkvegget konisk kolbe med sidearm som er konstruert for filtrering ved redusert trykk. Sidearmen kobles til en vakuumkilde via egnet slange, mens trakten tettes i kolbehalsen. I et godt forsøk må vakuumkolbe (kitasato-kolbe) vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Atmosfæretrykket over prøven er høyere enn trykket i kolben. Trykkforskjellen presser væsken gjennom filteret, mens faste partikler blir igjen som filterkake. Etter hvert som filterkaken vokser, øker motstanden og volumstrømmen avtar. I et godt forsøk må vakuumkolbe (kitasato-kolbe) vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vakuumkolben brukes til rask separasjon av krystaller og bunnfall, vask av fast stoff, klargjøring av prøver og tørking av filterkake med lufttrekk. Den brukes ikke som reaksjonskolbe under oppvarming eller som universell trykkbeholder. I et godt forsøk må vakuumkolbe (kitasato-kolbe) vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vakuumkolbe = tykkvegget sidearmkolbe som samler filtrat ved redusert trykk
Bare kolber som er spesifisert for vakuum skal evakueres. Sprekk, riper, feil slange, blokkert filter, manglende felle eller oppvarmet glass kan gi implosjon, tilbakesuging eller kjemikaliesøl. I et godt forsøk må vakuumkolbe (kitasato-kolbe) vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Konstruksjon
- tykkvegget konisk kolbe med sidearm
- Vanlig oppsett
- Büchnertrakt, adapter, filterpapir og vakuumkilde
- Drivkraft
- trykkforskjell over filteret
- Viktig beskyttelse
- vakuumfelle mellom kolbe og pumpe
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Büchnertrakt, Filterpapir, Vakuumpumpe, Slanger og koblinger.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva vakuumkolbe (kitasato-kolbe) kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Tykkvegget kolbekropp
Tåler utvendig atmosfæretrykk bedre enn vanlig tynnvegget kolbe.
Sidearm
Koblingspunkt for vakuumslange.
Hals
Mottar gummiadapter og Büchner- eller Hirschtrakt.
Adapter
Tetning mellom trakt og kolbehals.
Vakuumslange
Tykkvegget slange som ikke klapper sammen.
Vakuumfelle
Beskytter pumpe og system mot væske og tilbakesuging.
Trykkforskjell og filtreringsmotstand
Drivkraften er trykkforskjellen mellom atmosfæren over filteret og trykket i kolben. Volumstrømmen øker med trykkforskjellen, men avtar når viskositet, filter og filterkake gir større motstand. I et godt forsøk må vakuumkolbe (kitasato-kolbe) vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
ΔP = P_atm - P_kolbe, Q ∝ ΔP / R_totalTre visualiseringer som forklarer Vakuumkolbe (Kitasato-kolbe)
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
En vakuumkolbe skal analyseres som en del av et trykksatt filtreringssystem. Vakuumkilden senker trykket på filtratsiden, mens atmosfæretrykket presser væsken gjennom filter og filterkake. Strømmen avhenger derfor både av trykkforskjellen og av motstanden i papiret, filterkaken og væsken. Når kaken vokser, blir filtreringen ofte langsommere selv om pumpen arbeider uendret. Sidearmen skal kobles med tykkvegget, kompatibel slange, og en vakuumfelle bør beskytte pumpen mot væske og tilbakesuging. Kolben må være konstruert for vakuum; en vanlig Erlenmeyerkolbe kan implodere. En sterk forsøksanalyse skiller mellom mekanisk sikkerhet, kjemisk kompatibilitet og separasjonskvalitet, og forklarer hvorfor sterkere vakuum ikke alltid gir bedre produkt eller raskere totalprosess.
Vakuumfiltreringens målekjede
Trykkforskjellen virker over filteret, mens filterkaken gradvis øker motstanden.
Filtratvolum mot tid
Kurven flater ut når filterkaken blir tykkere eller vakuumet svekkes.
Sidearm og sikker gassvei
Prinsippskissen viser kolbe, sidearm, slange, felle og vakuumkilde.
Typer, størrelser og faglige bruksområder
Vakuumkolbe (Kitasato-kolbe) finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Kitasato-kolbe i borosilikatglass
Standard skole- og analyselaboratorium.
Plastfilterkolbe
Bruddsikker variant innen angitte kjemiske og vakuummessige grenser.
Hirsch-oppsett
Små prøvemengder og liten filterflate.
Büchner-oppsett
Større filterflate og rutinemessig fast-væske-separasjon.
Kolbe med beskyttelsesbelegg
Reduserer sprut ved brudd, men erstatter ikke glasskontroll.
| Variant | Bruk | Begrensning |
|---|---|---|
| Kitasato glass | generell vakuumfiltrering | slag, riper eller oppvarming under vakuum |
| Plastkolbe | bruddrisiko og lette oppsett | ukjent løsemiddelkompatibilitet |
| Hirschtrakt | små krystallmengder | stor filterkake |
| Büchnertrakt | rask filtrering og vasking | svært liten prøve |
| Vakuumfelle | beskytte pumpe og hindre tilbakesuging | erstatning for hovedkolbe |
Slik velger du riktig variant og arbeidsbetingelser
Velg vakuumkolbe (kitasato-kolbe) ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Kolbevolum
Filtrat og skum skal ha god sikkerhetsmargin under sidearmen.
Glasskvalitet
Velg uskadet kolbe uttrykkelig beregnet for vakuum.
Filterflate
Tilpass trakt og papir til prøve- og partikkelmengde.
Vakuumkilde
Kontroller maksimal trykkforskjell, kjemisk kompatibilitet og avtrekk.
Sterkere vakuum er ikke alltid bedre
For fin filterkake kan komprimeres og tette filteret. Høy trykkforskjell kan også trekke små partikler gjennom eller øke skumdannelse.
Korrekt bruk av Vakuumkolbe (Kitasato-kolbe)
Korrekt bruk av vakuumkolbe (kitasato-kolbe) begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Inspiser kolbe og trakt
Se etter stjerner, riper, avskalling og skadet sidearm.
Velg filterpapir og fukt det
Papiret skal ligge plant og tette mot traktplaten.
Monter adapter og trakt
Kolben klemmes ved halsen uten punktbelastning.
Koble vakuumfelle og slange
Bruk tykkvegget slange og sikker koblingsrekkefølge.
Start moderat vakuum
Kontroller lekkasje, papir og stabilitet før prøven tilsettes.
Hell prøven kontrollert
Bruk glassstav og unngå overfylling eller tørr filterkant.
Vask filterkaken ved behov
Fordel vaskemiddel jevnt og la væsken trekkes gjennom.
Bryt vakuum før demontering
Ventiler systemet kontrollert før slange, trakt eller propp løsnes.
Vakuumfiltreringstrener: trykk og motstand
Juster trykkforskjell og relativ filtermotstand. Modellen viser hvorfor filterkaken kan dominere selv ved sterk vakuumkilde.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For vakuumkolbe (kitasato-kolbe) er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Filterkake
Partiklene danner et porøst lag som kan bli den dominerende motstanden.
Kakekompresjon
Myke partikler kan pakkes tettere ved høyere trykkforskjell.
Viskositet
Kalde eller konsentrerte væsker strømmer langsommere gjennom samme filter.
Dødvolum
Felle, slange og kolbe påvirker hvor raskt trykket endres.
Tilbakesuging
Når pumpen stoppes eller systemet kjøles, kan væske trekkes feil vei.
Implosjon
Utvendig trykk kan kollapse skadet eller feil glass.
Tetningsflate
Skjev adapter eller våt, glatt propp kan lekke eller løsne.
Partikkelgjennombrudd
Feil papir, dårlig tetning eller revne gir uklart filtrat.
Vasking
Små porsjoner kan fjerne morløsning mer effektivt enn én stor porsjon.
Produktutbytte
Krystaller kan tapes i filtrat, papir, trakt eller vaskemiddel.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For vakuumkolbe (kitasato-kolbe) må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Filterpapiret tetter ikke | partikler og væske går rundt filteret | fukt og press papiret plant |
| Filterkaken tettes | filtreringen blir svært langsom | reduser belastning eller velg større/riktigere filter |
| Lekkasje i slange | lav trykkforskjell og lang tid | kontroller koblinger og tykkvegget slange |
| For liten kolbe | filtrat trekkes inn i sidearmen | bruk sikkerhetsvolum og felle |
| For mye vaskemiddel | produkt løses og utbyttet synker | bruk kalde, små porsjoner etter metode |
| Vakuum brytes feil | tilbakesuging og søl | ventiler før pumpen stoppes eller demontering |
Resultatet må tolkes, ikke bare avleses
Kvaliteten vurderes ikke bare etter filtreringstid. Klart filtrat, jevn filterkake, godt utbytte, sikker trykkavlastning og dokumentert materialkompatibilitet er like viktige. I et godt forsøk må vakuumkolbe (kitasato-kolbe) vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer vakuumkolbe (kitasato-kolbe), skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Vanlig Erlenmeyerkolbe evakueres | implosjonsfare | bruk sertifisert vakuumkolbe |
| Papiret er mindre enn filterplaten | partikler passerer kanten | velg korrekt diameter |
| Prøven helles før vakuumet er stabilt | papiret flyter eller folder seg | start moderat vakuum først |
| Kolben klemmes rundt kroppen | punktbelastning og brudd | støtt ved hals og fot |
| Pumpen stoppes før systemet ventileres | tilbakesuging | bryt vakuum kontrollert |
| Varm kolbe evakueres | termisk og mekanisk belastning | avkjøl og inspiser først |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for vakuumkolbe (kitasato-kolbe) omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Implosjonsfare
Bruk vernebriller og hold ansiktet unna evakuert glass.
Løsemiddeldamp
Bruk avtrekk og kompatibel pumpe/felle.
Tykkvegget slange
Unngå vanlig tynn slange som klapper sammen.
Klemfare
Stabiliser slangen slik at sidearmen ikke belastes.
Kjemikaliesøl
Ha sekundær oppsamling og riktig avfall.
Trykkavlastning
Demonter aldri mens systemet står under vakuum.
Stopp ved sprekk, knitring, plutselig vakuumtap, væske i fellen, blokkert filter eller ustabil kolbe
Slå av energikilden uten å berøre kolben unødig, ventiler kontrollert og la kvalifisert person vurdere oppsettet.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til vakuumkolbe (kitasato-kolbe). Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skyll straks etter bruk
Tørket filterrest er vanskelig å fjerne.
Kontroller sidearmen
Små slag kan gi skjulte skader.
Oppbevar uten slangebelastning
Sidearmen skal ikke stå i spenn.
Ikke skrap glasset
Riper reduserer mekanisk sikkerhet.
Test felle og slange
Bytt sprø, klebrig eller deformert slange.
Vakuumkolbe (Kitasato-kolbe) eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Vakuumkolbe (Kitasato-kolbe) er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Vakuumkolbe | rask filtrering ved redusert trykk | oppvarming eller lukket reaksjon |
| Erlenmeyerkolbe | blanding og titrering | vakuum uten spesifikasjon |
| Büchnertrakt | større filterflate | mikroprøver |
| Hirschtrakt | små krystallmengder | stort filtratvolum |
| Gassvaskeflaske | gasskontakt med væske | samle filtrat |
Det elever ofte søker etter om Vakuumkolbe (Kitasato-kolbe)
Hva er en Kitasato-kolbe?
En tykkvegget konisk kolbe med sidearm for vakuumfiltrering.
Hvorfor trengs vakuumfelle?
Den beskytter pumpen mot væske og reduserer risikoen for tilbakesuging.
Kan vanlig Erlenmeyerkolbe brukes?
Nei, ikke med mindre den uttrykkelig er konstruert og godkjent for vakuum.
Hvorfor går filtreringen saktere etter hvert?
Filterkaken vokser og øker motstanden mot væskestrøm.
Når brytes vakuumet?
Før pumpen stoppes eller apparatet demonteres, etter en kontrollert prosedyre.
Hva gir uklart filtrat?
Revnet papir, dårlig kanttetning, for store porer eller partikkelgjennombrudd.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere vakuumkolbe (kitasato-kolbe), velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar drivkraften i vakuumfiltrering.
Hvorfor kan mer vakuum gi liten tidsgevinst?
Planlegg sikker montering.
Drøft lavt produktutbytte.
Hva kjennetegner et karakter 6-svar?
Karakter 2–3
Kjenner igjen vakuumkolbe (kitasato-kolbe) og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva skal gjøres før vakuumoppsettet demonteres?
Relevante forsøk i kjemi, biologi og fysikk
Vakuumkolbe (Kitasato-kolbe) inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Krystallisering
Samle og vaske krystaller.
Bunnfallsanalyse
Separere utfelt stoff fra løsning.
Prøverensing
Fjerne partikler før analyse.
Faststoffvasking
Redusere rester av morløsning.
Vakuumtørking på filter
Trekke luft gjennom filterkaken kortvarig.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemal om praktisk arbeid, metodevalg, usikkerhet, feilkilder, data og HMS.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
