Hva er Tynnlagkromatografiutstyr, og hva brukes det til?

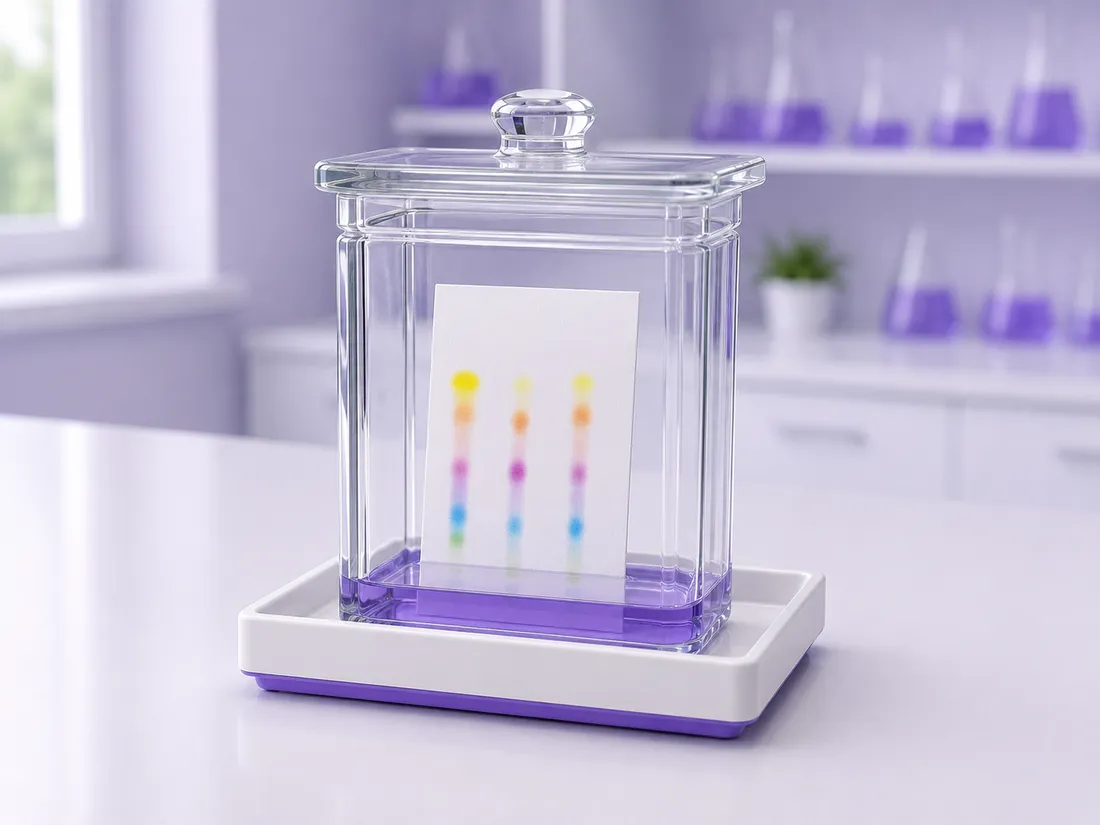

Tynnlagkromatografiutstyr består av en plate med tynt lag stasjonær fase, utviklingskammer, mobil fase, kapillær for prøvesetting og metode for visualisering. Systemet separerer komponenter fordi de fordeler seg ulikt mellom overflate og løsemiddel. I et godt forsøk må tynnlagkromatografiutstyr vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Løsemidlet stiger ved kapillærvirkning. Molekyler adsorberes til stasjonærfasen og løses i mobilfasen. Sterk interaksjon med platen gir kort vandring, mens god løselighet i eluenten gir lengre vandring. I et godt forsøk må tynnlagkromatografiutstyr vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
TLC brukes til å kontrollere reaksjoner, vurdere renhet, sammenligne standard og ukjent, velge eluent til kolonnekromatografi og følge pigmenter, legemidler og organiske forbindelser. I et godt forsøk må tynnlagkromatografiutstyr vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
TLC-utstyr = plate, kammer, eluent og påsettingsverktøy for rask plan kromatografi
Rf er metodeavhengig og ikke en universell stoffkonstant. Plate, eluent, temperatur, fukt, kammermetning, prøvebelastning og målemetode må være like ved sammenligning. I et godt forsøk må tynnlagkromatografiutstyr vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Stasjonær fase
- ofte silikagel
- Mobil fase
- eluent eller løsemiddelblanding
- Resultat
- flekker og Rf
- Startlinje
- må ligge over løsemiddelnivået
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Kromatografipapir, Kapillærrør, Avtrekksskap.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva tynnlagkromatografiutstyr kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
TLC-plate
Bærer silika/alumina og eventuell fluorescensindikator.
Utviklingskammer
Lukket beholder for eluentdamp og kapillær utvikling.
Kammerpapir
Kan mette dampfasen og bedre reproduserbarhet.
Kapillær
Setter liten konsentrert prøveflekk.
Eluent
Bestemmer mobilfasens styrke og selektivitet.
Visualisering
UV, joddamp eller kjemisk fargereagens.
Rf-verdi
Rf er forholdet mellom avstanden fra startlinjen til sentrum av stoffsonen og avstanden fra startlinjen til løsemiddelfronten. Verdien ligger geometrisk mellom 0 og 1. I et godt forsøk må tynnlagkromatografiutstyr vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Rf = d_stoff / d_frontTyper, størrelser og faglige bruksområder
Tynnlagkromatografiutstyr finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Silika-TLC
Polar, sur overflate og vanlig normalfase.
Alumina-TLC
Annen overflatekjemi og selektivitet.
Reversfase-TLC
Upolar bundet fase og polar mobilfase.
Preparativ TLC
Tykkere lag for isolering av større mengde.
| Variant | Bruk | Begrensning |
|---|---|---|
| Silika normalfase | mange organiske blandinger | stoff som brytes ned på sur silika |
| Alumina | basisk/nøytral selektivitet | vannfølsom plate uten kontroll |
| Reversfase | polare mobilfaser | direkte sammenligning med normalfase-Rf |
| Preparativ | isolering | rask rutinekontroll |
Slik velger du riktig variant og arbeidsbetingelser
Velg tynnlagkromatografiutstyr ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Selektivitet
Eluenten skal gi tydelig separasjon, ikke bare høy Rf.
Prøvebelastning
Flekken må være liten og konsentrert.
Visualisering
Velg UV eller reagens som faktisk viser analytten.
Kjemisk sikkerhet
Løsemidler og visualiseringsreagens krever SDS og avtrekk.
Startlinjen må være over eluenten
Hvis prøven står neddykket, løses den direkte ut i kammeret og separasjonen starter ikke som en smal sone.
Korrekt bruk av Tynnlagkromatografiutstyr
Korrekt bruk av tynnlagkromatografiutstyr begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Velg og klipp plate uten å skade laget
Merk forsiktig med blyant.
Tegn startlinje
Vanligvis omtrent 1 cm fra bunnen.
Sett små flekker
Tørk mellom flere påsettinger.
Tilsett grunt eluentlag
Under startlinjen.
Mett og lukk kammeret
Bruk filterpapir når metoden krever det.
Utvikle uten bevegelse
La fronten gå til avtalt høyde.
Marker fronten straks
Løsemidlet fordamper raskt.
Visualiser og mål
Mål fra samme startlinje til flekksentrum og front.
TLC-trener: stoff- og frontdistanse
Juster vandringsavstandene. Modellen beregner Rf og kontrollerer at flekken ikke kan ligge foran løsemiddelfronten.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For tynnlagkromatografiutstyr er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Adsorpsjon
Polare funksjonelle grupper binder ofte sterkere til silika.
Elueringsstyrke
Mer polar normalfase-eluent gir ofte høyere Rf.
Selektivitet
To eluenter kan gi samme gjennomsnittlige Rf, men ulik separasjon.
Kammermetning
Reduserer fordamping fra platen og endrer eluentprofil.
Prøveoverlast
Brede haler og sammensmeltede flekker.
Platefukt
Vann konkurrerer om silikaoverflaten.
Ionisering
Syre/base i eluent kan endre ladning og vandring.
Visualisering
UV-slukking og kjemisk farge har ulike deteksjonsgrenser.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For tynnlagkromatografiutstyr må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Stor startflekk | brede og overlappende soner | bruk mindre volum og tørk |
| Front ikke markert | Rf blir ukjent etter fordamping | merk umiddelbart |
| Umettet kammer | varierende eluentfordamping | lukk og metning etter metode |
| Skjev plate | fronten blir skjev | plasser loddrett uten veggkontakt |
| Feil eluent | Rf nær 0 eller 1 | juster styrke og selektivitet |
Resultatet må tolkes, ikke bare avleses
Optiske og separasjonsbaserte metoder krever kontroll av hele signalveien fra prøve og beholder til avlesning, ikke bare displayet. I et godt forsøk må tynnlagkromatografiutstyr vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer tynnlagkromatografiutstyr, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Startlinjen under væske | prøven vaskes av | reduser eluentnivå |
| Kulepenn brukes | blekk separeres og forstyrrer | bruk blyant |
| Platen berøres på silika | fett gir kanaler og flekker | hold i kantene |
| UV uten vern | øye- og hudeksponering | bruk lukket UV-kabinett og vern |
| Flyktig eluent på benk | damp og brannfare | arbeid i avtrekksskap |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for tynnlagkromatografiutstyr omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Organiske løsemidler
Bruk avtrekksskap og avfallsbeholder.
UV-visualisering
Bruk lukket kabinett og UV-vern.
Joddamp/fargereagens
Følg SDS og unngå inhalasjon.
TLC-plate
Silika kan støve ved klipping; arbeid skånsomt.
Stopp ved søl, knust kammer, sterk løsemiddeldamp eller UV-kabinett som ikke lukker
Fjern tennkilder, ventiler og håndter avfall etter lokal prosedyre.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til tynnlagkromatografiutstyr. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Tøm eluent til riktig avfall
Ikke i vask.
Rengjør kammer
Unngå gammel eluent og krysskontaminasjon.
Oppbevar plater tørt
Fukt endrer aktiviteten.
Beskytt UV-lampe
Hold vindu rent og kabinett intakt.
Tynnlagkromatografiutstyr eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Tynnlagkromatografiutstyr er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| TLC | rask reaksjonskontroll og få prøver | kvantitativ høyoppløselig analyse |
| Papirkromatografi | enkle polare pigmenter og skoleforsøk | bred organisk metodeutvikling |
| Kolonnekromatografi | isolere større mengde | rask mikroanalyse |
| HPLC | kvantitativ og høy oppløsning | enkel rimelig screening |
Det elever ofte søker etter om Tynnlagkromatografiutstyr
Hvordan beregnes Rf?
Stoffets vandringsavstand deles på løsemiddelfrontens avstand.
Hvorfor brukes blyant?
Grafitt løses normalt ikke i eluenten, mens blekk kan separeres.
Hvorfor må kammeret lukkes?
For å kontrollere løsemiddeldamp og redusere variabel fordamping.
Hva betyr Rf=0?
Stoffet har ikke flyttet seg fra startlinjen under disse betingelsene.
Hvordan velges eluent?
Slik at viktige komponenter får tydelig separasjon og moderate Rf.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere tynnlagkromatografiutstyr, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Planlegg TLC av reaksjon.
Forklar separasjonen.
Drøft overlast.
Hvorfor er Rf ikke universell?
Karakter 2–3
Kjenner igjen tynnlagkromatografiutstyr og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva må gjøres straks platen tas ut?
Relevante forsøk i kjemi, biologi og fysikk
Tynnlagkromatografiutstyr inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Reaksjonskontroll
Se om startstoff forsvinner.
Renhetskontroll
Én eller flere flekker.
Eluentutvikling
Velg system før kolonne.
Pigmentanalyse
Sammenlign plantepigmenter.
