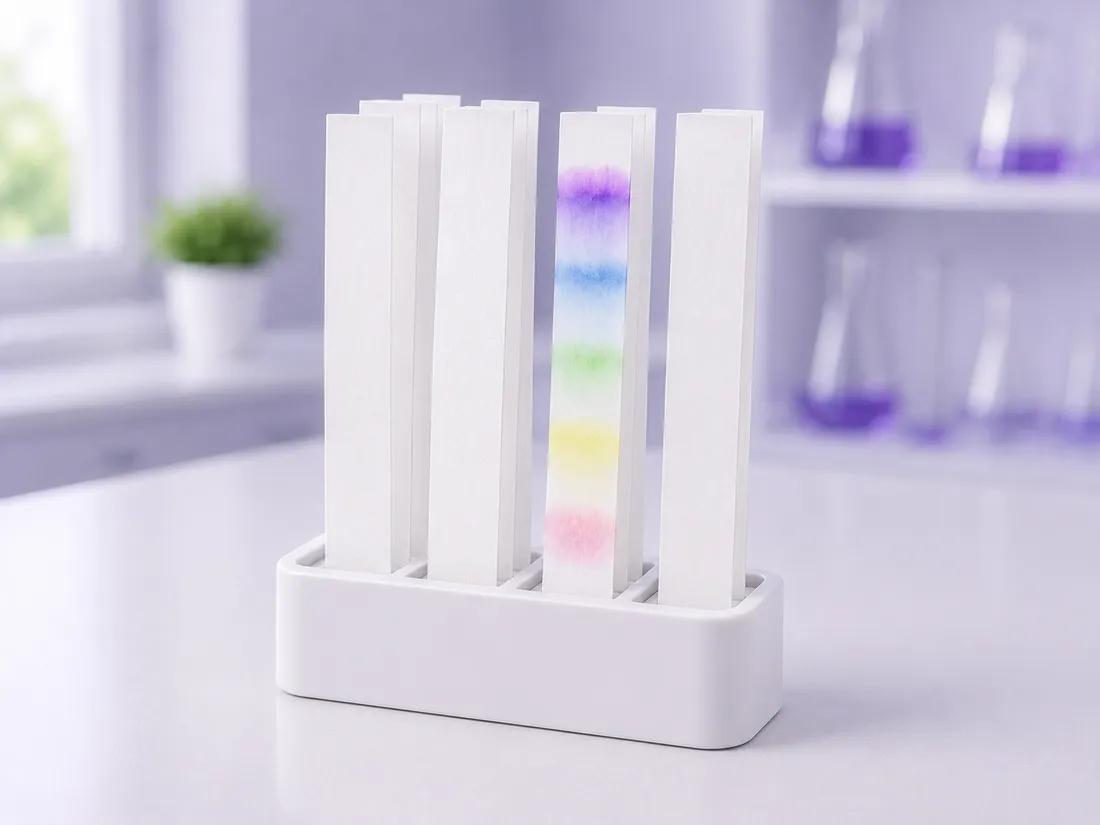

Hva er Kromatografipapir, og hva brukes det til?
Kromatografipapir er et rent, ensartet cellulosepapir utviklet for separasjon ved papirkromatografi. Papiret bærer en vannrik stasjonær fase i fibrene, mens en mobilfase beveger seg ved kapillærvirkning og transporterer komponentene ulikt. I et godt forsøk må kromatografipapir vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Separasjonen skyldes forskjeller i fordeling mellom mobilfasen og den polare væske-/cellulosefasen, samt adsorpsjon og ioniske interaksjoner. Fiberstruktur, tykkelse og strømningshastighet påvirker front og båndbredde. I et godt forsøk må kromatografipapir vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Papirkromatografi brukes til plantepigmenter, tusjfarger, aminosyrer, enkle ioner og undervisning i polaritet og separasjon. Metoden er rimelig og visuell, men har lavere kontroll og oppløsning enn TLC og instrumentell kromatografi. I et godt forsøk må kromatografipapir vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Kromatografipapir = standardisert cellulosepapir for kapillær separasjon av små stoffmengder
Vanlig kopipapir, kaffefilter og kjøkkenpapir har ujevn fiberstruktur, fyllstoff og tilsetninger og gir ikke samme reproduserbarhet som kromatografikvalitet. I et godt forsøk må kromatografipapir vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Materiale
- høyrent cellulosepapir
- Drivkraft
- kapillærvirkning
- Resultat
- soner og Rf
- Viktig egenskap
- jevn tykkelse og strømningshastighet
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Tynnlagkromatografiutstyr, Filterpapir, Kapillærrør.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva kromatografipapir kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Cellulosefibre
Gir porøs struktur og polar overflate.
Bundet vann
Virker som del av stasjonær fase.
Startlinje
Referanse for prøvepåsetting.
Mobilfasefront
Ytterste løsemiddelposisjon.
Prøvesone
Liten konsentrert flekk.
Kammer
Kontrollerer damp, retning og fordamping.
Rf i papirkromatografi
Rf beregnes på samme geometriske måte som i TLC, men verdien påvirkes av papirkvalitet, fiberretning, fukt, mobilfase og kammerbetingelser. I et godt forsøk må kromatografipapir vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Rf = d_stoff / d_frontTyper, størrelser og faglige bruksområder
Kromatografipapir finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Whatman Grade 1-lignende
Generell papirkromatografi og moderat hastighet.
Tykt papir
Større prøvekapasitet, langsommere utvikling.
Raskt papir
Kort utviklingstid, mulig lavere oppløsning.
Preparativt papir
Større mengde og senere utklipping/elusjon.
| Variant | Bruk | Begrensning |
|---|---|---|
| Middels hastighet | generell separasjon | svært rask screening |
| Raskt papir | korte økter | komponenter med nær mobilitet |
| Tykt papir | høyere belastning | skarpe små soner |
| Spesialbehandlet | bestemt analytt eller ion | generell sammenligning |
Slik velger du riktig variant og arbeidsbetingelser
Velg kromatografipapir ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Strømningshastighet
Tilpass til øktens tid og nødvendig oppløsning.
Tykkelse
Påvirker kapasitet og utviklingstid.
Kjemisk renhet
Fyllstoff og metallioner kan interferere.
Retning og dimensjon
Skjær likt og dokumenter fiber-/maskinretning ved presis sammenligning.
Papiret må ikke berøres i separasjonsområdet
Hudfett, salt og fukt skaper lokale soner, ekstra ioner og endret kapillærstrøm.
Korrekt bruk av Kromatografipapir
Korrekt bruk av kromatografipapir begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Klipp papiret rent
Bruk pinsett og ikke berør banen.
Tegn startlinje med blyant
Over forventet væskenivå.
Sett liten prøveflekk
Tørk mellom påsettinger.
Tilsett mobilfase
Grunt lag i lukket kammer.
Heng papiret loddrett
Ingen kontakt med vegg eller bunn utover væsken.
Utvikle til avtalt høyde
Ikke flytt kammeret.
Marker fronten straks
Før fordamping.
Tørk, visualiser og beregn Rf
Mål sonens sentrum og fronten.
Papirkromatografitrener: Rf og front
Juster stoff- og frontdistanse. Modellen beregner Rf og viser geometriske gyldighetskrav.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For kromatografipapir er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Kapillærtrykk
Små porer trekker væske opp mot tyngden.
Fordelingskromatografi
Stoffet fordeler seg mellom vannrik fase og mobilfase.
Fiberanisotropi
Strøm kan variere med papirretningen.
Diffusjon
Gir bredere soner ved lang utvikling.
Prøvebelastning
Stor masse øker sonebredde og tailing.
pH og ionestyrke
Endrer ladning og interaksjon for ioniske analytt.
Fuktinnhold
Endrer den stasjonære vannfasen.
Tørkehastighet
Fordamping kan endre mobilfasens sammensetning.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For kromatografipapir må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Fingerkontakt | fett/salt gir flekk og skjev front | bruk pinsett |
| Ujevn klipping | fronten går skjevt | rette parallelle kanter |
| Stor flekk | soner overlapper | liten konsentrert påsetting |
| Papir mot vegg | kapillærstrøm forstyrres | heng fritt |
| Mobilfase fordamper | sammensetning og front endres | lukket kammer |
Resultatet må tolkes, ikke bare avleses
Optiske og separasjonsbaserte metoder krever kontroll av hele signalveien fra prøve og beholder til avlesning, ikke bare displayet. I et godt forsøk må kromatografipapir vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer kromatografipapir, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Kaffefilter brukes som standard | ukjent renhet og porer | bruk dokumentert kromatografipapir |
| Startlinjen står i væsken | prøven løses ut | senk væskenivå |
| Blekkpenn brukes | blekket blir en ekstra prøve | bruk blyant |
| Fronten får tørke | Rf kan ikke måles nøyaktig | marker straks |
| Ulike papirgrader sammenlignes direkte | Rf-systemet endres | bruk samme grade og betingelser |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for kromatografipapir omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Løsemiddel
Bruk avtrekk og korrekt avfall ved organiske blandinger.
Fargereagens
Følg SDS og unngå hudkontakt.
UV
Bruk lukket visualiseringsenhet.
Biologisk materiale
Hygiene ved plante- og matprøver.
Stopp ved løsemiddelsøl, knust kammer eller kraftig damp
Lukk kilde, fjern tennkilder og håndter sølet etter lokal prosedyre.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til kromatografipapir. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Oppbevar papiret lukket og tørt
Fukt og støv endrer egenskapene.
Bruk ren saks og pinsett
Reduser forurensning.
Ikke legg på benken
Benkkjemikalier overføres til papiret.
Merk grade og batch
Sikre sammenlignbarhet.
Kromatografipapir eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Kromatografipapir er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Kromatografipapir | rimelig pedagogisk separasjon | høy oppløsning og bred organisk analyse |
| TLC-plate | raskere og ofte skarpere soner | enkel cellulosebasert demonstrasjon |
| Filterpapir | filtrering | standardisert kromatografisk fordeling |
| HPLC | kvantitativ instrumentanalyse | visuell lavkostmetode |
Det elever ofte søker etter om Kromatografipapir
Kan kaffefilter brukes?
Til demonstrasjon kan det fungere, men ikke som standardisert kromatografipapir.
Hvorfor brukes blyant?
Grafitt løses normalt ikke av mobilfasen.
Hva påvirker Rf?
Papir, mobilfase, fukt, temperatur, prøve og kammer.
Hvorfor blir fronten skjev?
Ujevn kant, veggkontakt, fiberretning eller skjevt oppheng.
Hva er stasjonær fase?
Vannbundet polar fase i og på cellulosefibrene.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere kromatografipapir, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Separer tusjfarger.
Forklar kapillærvirkning.
Drøft papirtype.
Hvorfor markere fronten?
Karakter 2–3
Kjenner igjen kromatografipapir og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva brukes til å tegne startlinjen?
Relevante forsøk i kjemi, biologi og fysikk
Kromatografipapir inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Plantepigmenter
Se flere fargestoffsoner.
Tusjfarger
Skille blandede blekkkomponenter.
Aminosyrer
Visualisering med egnet reagens.
Ionelære
Sammenlign mobilitet under kontrollerte betingelser.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Produsentinformasjon om kromatografipapir, grader og egenskaper.
Kompetansemål om praktisk arbeid, data, feilkilder, modeller og HMS.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
