Hva er Tørrblokkvarmer, og hva brukes det til?

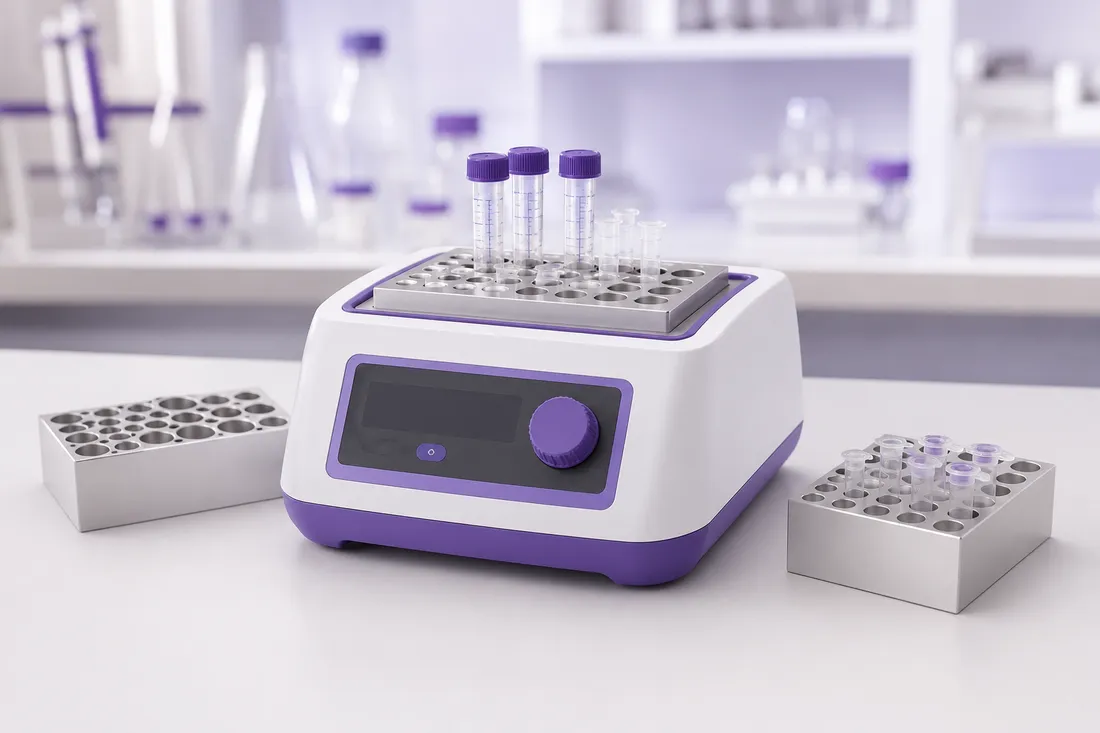

En tørrblokkvarmer er et elektrisk temperaturinstrument der en massiv metallblokk med maskinerte brønner varmer rør eller små beholdere ved direkte varmeledning. I et godt forsøk må tørrblokkvarmer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Varmeelementet varmer blokken, og energi ledes videre gjennom kontaktflaten til rør og prøve. Passform, materiale, volum og plassering bestemmer hvor raskt og jevnt prøven når ønsket temperatur. I et godt forsøk må tørrblokkvarmer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Utstyret brukes til inkubasjon, enzymreaksjoner, prøvelyse, fordamping i små rør og temperaturbehandling i kjemi og biologi. Det brukes ikke med beholdere som ikke passer blokken eller ved temperatur/trykk over rørets grense. I et godt forsøk må tørrblokkvarmer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Tørrblokkvarmer = en tørrblokkvarmer er et elektrisk temperaturinstrument der en massiv metallblokk med maskinerte brønner varmer rør eller små beholdere ved direkte varmeledning
Displayet viser sensorens temperatur, ikke nødvendigvis prøvens. Lukkede rør med flyktig væske kan bygge trykk, og varm blokk kan gi alvorlig forbrenning uten synlig glød. I et godt forsøk må tørrblokkvarmer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Hoveddel
- metallblokk med definerte brønner
- Kontakt
- rørdiameter og innsettingsdybde
- Kontroll
- intern føler og ekstern verifikasjon
- Begrensning
- prøvetemperatur følger med forsinkelse
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Inkubator, Vannbad, Mikrosentrifugerør, Temperatursensor.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva tørrblokkvarmer kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Varmeelement
Omdanner elektrisk energi til varme.
Metallblokk
Fordeler varme med høy ledningsevne.
Utskiftbar innsats
Tilpasser brønner til rørtype.
Temperaturføler
Måler blokkens kontrollpunkt.
Regulator og display
Styrer settpunkt og viser status.
Lokk/heated lid
Reduserer fordamping i noen modeller.
Termisk tidskonstant og prøveoppvarming
Prøvens temperatur nærmer seg blokktemperaturen eksponentielt. Tidskonstanten avhenger av kontakt, masse, varmekapasitet og varmeovergang. I et godt forsøk må tørrblokkvarmer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
T_prøve(t)=T_blokk−(T_blokk−T_0)e^(−t/τ)Tre visualiseringer som forklarer Tørrblokkvarmer
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
En tørrblokkvarmer leder varme fra et elektrisk element gjennom en metallblokk til rør i maskinerte brønner. God varmeoverføring krever riktig rørdiameter og tilstrekkelig kontakt. Luftspalte, ulike væskevolumer og ulik rørtype gir forskjellig prøvetemperatur selv når displayet er stabilt. Kantbrønner kan avvike fra midten, og en ekstern kontrollsensor bør brukes ved kritiske forsøk. Blokken har termisk masse og kan gi oversving etter endret settpunkt. Lukkede rør kan bygge trykk ved oppvarming, særlig med flyktige væsker. En god metode dokumenterer blokkinnsats, brønnposisjon, rørmateriale, prøvevolum, lokk, tid til likevekt og faktisk prøvetemperatur. Tørrblokken steriliserer ikke automatisk og skal ikke brukes som erstatning for inkubator eller vannbad uten å vurdere formålet. Reproduserbare resultater krever også at forvarmingstid, lokkestatus, kondens, fordamping og temperaturgradient gjennom prøven vurderes og rapporteres eksplisitt.
Ledning fra blokk til rør
Metallblokken fordeler varme til rør som passer tett i brønnene.
Uniformitet mellom brønner
Kantbrønner og dårlig passform kan gi systematiske temperaturforskjeller.
Blokk, brønn og kontrollsensor
Skissen viser varmevei og riktig rørdiameter.
Typer, størrelser og faglige bruksområder
Tørrblokkvarmer finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Fast blokk
Én rørdiameter.
Utskiftbar blokk
Flere rør- og vialformater.
Dobbel blokk
To temperatursoner eller større kapasitet.
Gradientblokk
Ulike temperaturer langs blokken.
Blokk med lokk
Redusert kondens/fordamping i kompatible rør.
| Variant | Bruk | Begrensning |
|---|---|---|
| Fast blokk | rutineformat | mange rørdiametre |
| Utskiftbar | fleksibilitet | dårlig montert innsats |
| Gradient | temperaturoptimalisering | identisk temperatur |
| Heated lid | PCR-lignende fordamping | rør uten trykkgrense |
| Vannbad | ujevne beholdere | tørr ren arbeidsflate |
Slik velger du riktig variant og arbeidsbetingelser
Velg tørrblokkvarmer ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Rørdiameter
Brønnen skal støtte røret med liten luftspalte.
Temperatur og tid
Rør, lokk og prøve må tåle behandlingen.
Uniformitet
Kritiske serier krever kartlegging av flere brønner.
Renhet
Biologi og kjemi kan kreve separate blokker/innsatser.
Prøven må verifiseres – ikke bare displayet
Bruk et representativt kontrollrør med sensor ved kritiske temperaturer. En tom brønn eller metallføler kan reagere mye raskere enn en væskeprøve.
Korrekt bruk av Tørrblokkvarmer
Korrekt bruk av tørrblokkvarmer begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Velg korrekt blokk og rør
Kontroller diameter, materiale og temperaturgrense.
Inspiser og rengjør kalde brønner
Ingen væske eller partikler.
Plasser kontrollsensor ved behov
I representativt rør og volum.
Forvarm til stabilitet
Dokumenter tid og eventuelt kartlegging.
Sett inn like rør systematisk
Samme volum, lokk og dybde.
Start tidsmåling når prøven er definert temperert
Ikke bare ved innsetting.
Overvåk lokk, trykk og fordamping
Stopp ved åpning eller deformasjon.
Ta ut med egnet verktøy og avkjøl
Blokk og rør forblir varme.
Tørrblokk-trener: tidskonstant og prøvetemperatur
Juster blokktemperatur, starttemperatur og tidskonstant. Modellen viser hvordan prøven nærmer seg settpunktet med forsinkelse.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For tørrblokkvarmer er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Luftspalte
Lav varmeledning gir tregere prøve.
Kanttap
Ytre brønner kan tape mer varme.
Termisk masse
Blokken endrer temperatur langsomt.
Gjenoppretting
Innsetting av kalde rør senker lokal temperatur.
Prøvevolum
Større masse gir lengre oppvarming.
Rørvegg
Tynn vegg gir raskere respons.
Lokktrykk
Damp kan åpne snapplokk.
Fordamping
Øker konsentrasjon i små volum.
Kalibrering
Kontrollpunktet kan avvike fra brønnene.
Carryover
Søl i brønn kan forurense neste rør.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For tørrblokkvarmer må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Feil rørdiameter | treg/ulik oppvarming | riktig innsats |
| Kantbrønn avviker | systematisk plateposisjon | kartlegg/roter |
| Ulikt volum | ulik prøvetemperatur | standardiser |
| Tiden startes ved innsetting | ulik faktisk behandling | start ved definert likevekt |
| Væske i brønn | korrosjon og carryover | stopp og rengjør kaldt |
| Display ukalibrert | systematisk temperaturfeil | ekstern kontroll |
Resultatet må tolkes, ikke bare avleses
Et pålitelig resultat krever at utstyr, prøve, geometri, temperatur eller biologisk arbeidskjede vurderes som ett system. Flere repetisjoner kan redusere tilfeldig variasjon, men fjerner ikke en systematisk metodefeil. I et godt forsøk må tørrblokkvarmer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer tørrblokkvarmer, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Rør tvinges i brønn | brudd og fastkiling | riktig diameter |
| Lukket flyktig prøve varmes | trykk og lokkåpning | godkjent rør/metode |
| Varm blokk berøres | forbrenning | varmeverktøy og merking |
| Søl tørkes mens strøm står på | støt/forbrenning | koble fra og avkjøl |
| Prøve fordamper åpen | konsentrasjonsfeil | lokk/tilpasset metode |
| Biologisk og kjemisk blokk blandes | kontaminasjon | dedikert rengjøring/bruk |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for tørrblokkvarmer omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Varm overflate
Briller og varmebeskyttelse.
Lukkede rør
Kontroller trykk- og temperaturgrense.
Biologisk prøve
Aerosolrisiko ved åpning etter varme.
Elektrisitet
Ingen væske i brønner eller kabinett.
Flyktige kjemikalier
Bruk bare godkjent metode/avtrekk.
Dekontaminering
Kald, frakoblet blokk og kompatibelt middel.
Stopp ved røyk, væske i blokken, åpne/deformerte rør, ukontrollert temperatur, feil sensor eller elektrisk lukt
Koble fra strømmen, la blokken avkjøles og håndter eventuelle rør som trykksatte eller kontaminerte til risikoen er vurdert.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til tørrblokkvarmer. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Rengjør kalde brønner
Ingen metallverktøy som riper.
Hold innsatsflatene rene
God termisk kontakt.
Kartlegg temperatur periodisk
Bruk flere representative brønner.
Kontroller kabel og display
Service ved avvik.
Oppbevar innsats merket
Unngå feil rørformat.
Tørrblokkvarmer eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Tørrblokkvarmer er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Tørrblokk | små rør og ren tørr varme | store uregelmessige beholdere |
| Vannbad | god kontakt rundt ulike former | tørr arbeidsflate |
| Inkubator | langvarig lufttemperatur | rask rørbehandling |
| PCR-maskin | programmerte sykluser | enkel konstant temperatur |
| Varmemantel | rundkolbe | mikrorør |
Det elever ofte søker etter om Tørrblokkvarmer
Hva er en tørrblokkvarmer?
Et instrument som varmer rør i brønner i en elektrisk metallblokk.
Er displayet lik prøvetemperaturen?
Ikke alltid; prøvevolum, rør og kontakt gir forsinkelse og avvik.
Hvorfor er rørdiameter viktig?
Luftspalte reduserer varmeoverføring og uniformitet.
Hva er gjenopprettingstid?
Tiden blokken bruker på å stabilisere seg etter at kalde prøver settes inn.
Kan lukkede rør varmes?
Bare innen dokumenterte temperatur- og trykkgrenser.
Hvordan kontrolleres uniformitet?
Med sensorer i representative rør i flere brønnposisjoner.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere tørrblokkvarmer, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar termisk tidskonstant.
Hvorfor kan kantbrønner avvike?
Drøft starttidspunkt.
Hvorfor kontrollrør?
Hva viser toppsvar?
Karakter 2–3
Kjenner igjen tørrblokkvarmer og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva gir best temperaturkontroll?
Relevante forsøk i kjemi, biologi og fysikk
Tørrblokkvarmer inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Enzymreaksjon
Konstant rørtemperatur.
Prøvelyse
Kontrollert varmebehandling.
Fordampingstest
Små volum med lokkstrategi.
Temperaturkartlegging
Kant mot midt.
Kinetikk
Sammenligne reaksjon ved ulike temperaturer.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemål om praktisk arbeid, sikkerhetsdatablad, usikkerhet, feilkilder, data, modeller og faglig argumentasjon.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
