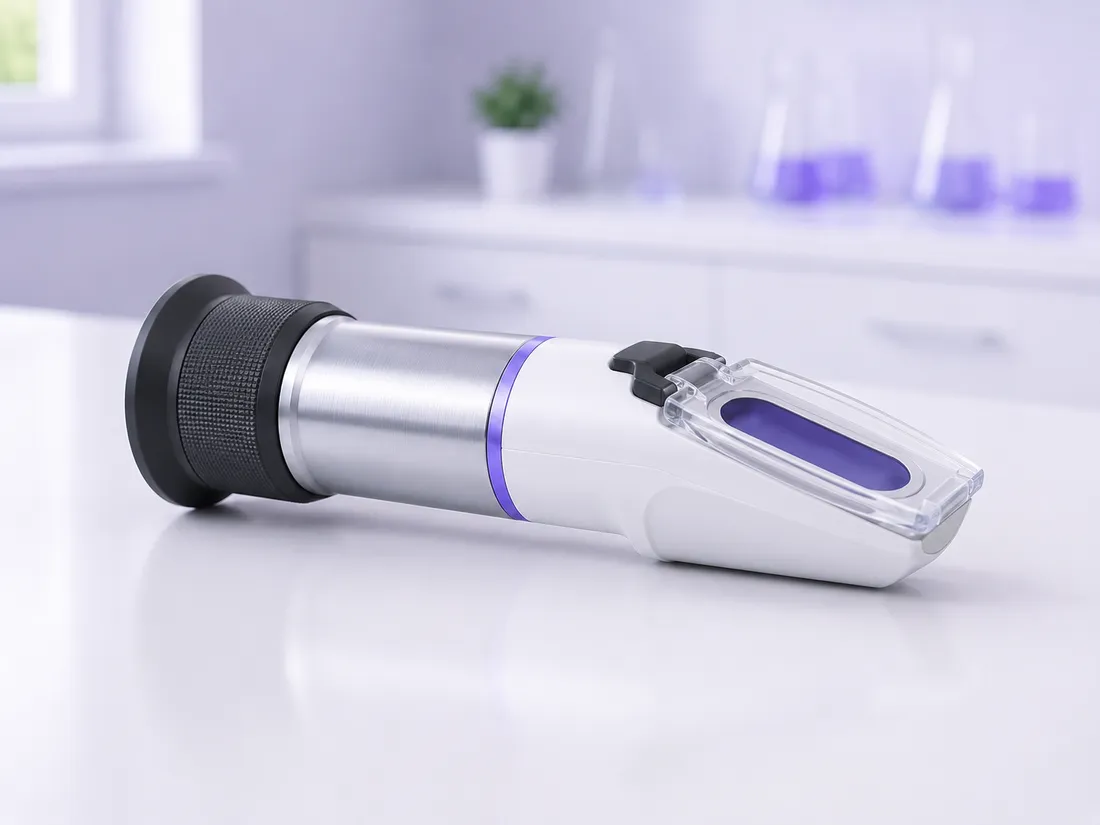

Hva er Refraktometer, og hva brukes det til?
Et refraktometer måler en prøves brytningsindeks eller en avledet skala som °Brix. Instrumentet registrerer hvordan lys endrer retning og totalreflekteres i grenseflaten mellom et prisme med kjent optikk og prøven. I et godt forsøk må refraktometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Når lys går mellom medier med ulike brytningsindekser, følger vinklene Snells lov. Ved en kritisk vinkel oppstår totalrefleksjon. Instrumentet lokaliserer lys–mørke-grensen eller analyserer reflektert lys digitalt og omformer signalet til n eller en kalibrert konsentrasjonsskala. I et godt forsøk må refraktometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Refraktometer brukes til sukkerløsninger, salinitet, frostvæske, honning, juice, urin i undervisning, olje og reaksjonskontroll. Brix-skalaen er direkte knyttet til sukrose i vann og blir bare en empirisk ekvivalentskala i andre matriser. I et godt forsøk må refraktometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Refraktometer = optisk instrument som måler brytningsindeks eller en kalibrert konsentrasjonsskala
Brix er ikke universell masseprosent for alle oppløste stoffer. Farge, partikler, flyktighet, temperatur og flere løste komponenter kan gi samme brytningsindeks. I et godt forsøk må refraktometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Direkte størrelse
- brytningsindeks n
- Vanlig skala
- °Brix
- Kalibrering
- ofte rent vann ved angitt temperatur
- Prøvevolum
- vanligvis få dråper
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Temperatursensor, Kolorimeter, Analytisk vekt.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva refraktometer kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Prisme
Gir kjent optisk medium og prøveflate.
Prøveplate/deksel
Fordeler et tynt homogent prøvelag.
Lyskilde
Belyser grenseflaten.
Detektor eller okular
Registrerer grense eller refleksjon.
Temperaturføler
Støtter kompensasjon eller temperaturvisning.
Skala/programvare
Omformer signal til n, Brix eller annen enhet.
Snells lov og kritisk vinkel
Brytningsindeks er forholdet mellom lyshastigheten i vakuum og i mediet. Ved overgang fra høyt til lavt n finnes en kritisk vinkel som bestemmer lys–mørke-grensen. I et godt forsøk må refraktometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
n₁sinθ₁ = n₂sinθ₂, n = c/vTyper, størrelser og faglige bruksområder
Refraktometer finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Analogt håndrefraktometer
Okular og lys–mørke-grense, ofte Brix.
Digitalt refraktometer
Fotodetektor, temperatur og automatisk beregning.
Abbe-refraktometer
Høyere presisjon og kontrollerbar temperatur.
Prosessrefraktometer
Kontinuerlig måling i rør eller tank.
| Variant | Bruk | Begrensning |
|---|---|---|
| Håndmodell | rask feltkontroll | svært mørk eller uklar prøve |
| Digital | repeterbar rutinemåling | feil matriseskala |
| Abbe | presis n og temperaturstudie | hurtig feltarbeid |
| Prosess | kontinuerlig prosess | små enkeltprøver |
Slik velger du riktig variant og arbeidsbetingelser
Velg refraktometer ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Måleområde
Velg Brix eller n som dekker prøven.
Oppløsning og nøyaktighet
Skille mellom displaytrinn og dokumentert ytelse.
Matrise
Sukrose, salt, olje og blandinger krever riktig skala.
Temperatur
Bestem referanse og kompensasjonsområde.
ATC korrigerer ikke kjemisk matrise
Automatisk temperaturkompensasjon korrigerer en modellert temperaturtrend, men gjør ikke Brix til sann sukkerprosent i juice med syrer, salter og andre løste stoffer.
Korrekt bruk av Refraktometer
Korrekt bruk av refraktometer begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Rengjør og inspiser prismet
Ingen riper, film eller tørket prøve.
Kalibrer med egnet standard
Bruk vann eller sertifisert standard ved angitt temperatur.
Tørk uten fiber og trykk
Unngå riper og fortynning.
Legg homogen prøve
Dekk hele måleflaten uten bobler.
Vent på termisk likevekt
Prisme og prøve bør ha stabil temperatur.
Les grense eller digital verdi
Gjenta med ny aliquot.
Kontroller med standard
Bekreft null eller mellompunkt.
Rengjør straks
Bruk kompatibelt middel og myk klut.
Refraktometertrener: vinkel og brytningsindeks
Juster innfallsvinkel og brytningsindeks. Modellen bruker Snells lov og viser hvordan optisk geometri bestemmer avlesningen.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For refraktometer er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Dispersjon
Brytningsindeks avhenger av bølgelengde.
Temperatur
Tetthet og molekylær polariserbarhet endres med T.
Kritisk vinkel
Lys–mørke-grensen bestemmes ved totalrefleksjon.
Matriseeffekt
Flere komponenter bidrar til samme n.
Fordamping
Flyktig løsemiddel endrer konsentrasjonen på prismet.
Partikler
Sprer lys og gjør grensen uklar.
Prismekontakt
Ufullstendig dekning gir blandet luft- og prøvesignal.
Kalibreringskurve
For ukjent matrise bør n kobles til konsentrasjon med egne standarder.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For refraktometer må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Prismet film | verdien forskyves og repeterbarheten svekkes | rengjør til vannet legger seg jevnt |
| Temperatur | n og Brix endres | temperer og rapporter T |
| Boble | luftkontakt gir feil grense | dekk prismet jevnt |
| Fordamping | konsentrasjonen øker over tid | mål raskt med lokk |
| Feil skala | Brix tolkes som feil analyttprosent | bruk matrisespesifikk kalibrering |
Resultatet må tolkes, ikke bare avleses
Optiske og separasjonsbaserte metoder krever kontroll av hele signalveien fra prøve og beholder til avlesning, ikke bare displayet. I et godt forsøk må refraktometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer refraktometer, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Kalibrering hoppes over | systematisk nullfeil | kalibrer og kontroller standard |
| Varm prøve legges på kaldt prisme | drift under avlesning | vent til stabilitet |
| Papir gnis hardt | prismet ripes | blott med myk linseklut |
| Uklar prøve måles direkte | grensen blir diffus | filtrer eller bruk egnet instrument |
| Brix likestilles med alt sukker | feil kjemisk tolkning | oppgi sukrose-ekvivalent og matrise |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for refraktometer omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Prøvekjemi
Bruk riktig hanske og øyevern ved etsende eller organiske prøver.
Glassprisme
Unngå slag og termisk sjokk.
Rengjøringsmiddel
Kontroller kompatibilitet og ventilasjon.
Biologisk prøve
Følg hygiene og avfallskrav.
Stopp ved ripet prisme, vedvarende kalibreringsavvik eller lekkasje inn i elektronikk
Rengjør, tørk og kontroller med standard før videre prøver.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til refraktometer. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Rengjør umiddelbart
Tørket sukker og salt gir film.
Bruk myk klut
Prismet må ikke ripes.
Oppbevar tørt og lukket
Beskytt optikk og hengsel.
Kontroller med standard regelmessig
Oppdag drift tidlig.
Refraktometer eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Refraktometer er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Refraktometer | rask n/Brix i klar prøve | spesifikk kjemisk identifikasjon |
| Densitometer | tetthetsbasert konsentrasjon | optisk n |
| Kolorimeter | farget analytt med reaksjon | fargeløs total løst stoff |
| Analytisk vekt | gravimetrisk konsentrasjon | rask feltmåling |
Det elever ofte søker etter om Refraktometer
Hva måler refraktometeret?
Brytningsindeks eller en skala avledet fra den.
Hva betyr Brix?
Gram sukrose per 100 g ideell sukroseløsning; i andre matriser er det en ekvivalent verdi.
Hvorfor kalibrere med vann?
Rent vann gir kjent n/Brix ved bestemt temperatur.
Hvordan påvirker temperatur?
n endres med tetthet og struktur; ATC korrigerer bare en modell.
Hvorfor blir grensen uklar?
Bobler, partikler, film, for lite prøve eller dårlig lys kan være årsaken.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere refraktometer, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Mål sukkerinnhold i juice.
Forklar Snells lov.
Drøft ATC.
Hva er hovedfeilkilden?
Karakter 2–3
Kjenner igjen refraktometer og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva skal prismet være før prøven legges på?
Relevante forsøk i kjemi, biologi og fysikk
Refraktometer inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Mat og drikke
Brix i juice, honning og sirup.
Saltvann
Salinitet med riktig skala.
Organisk kjemi
Kontroll av renhet og reaksjonsforløp.
Frostvæske
Konsentrasjonskontroll med produsentskala.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Praktisk analyse, usikkerhet og modellbruk.
Produsentressurs om brytningsindeks, kritisk vinkel og Brix.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
