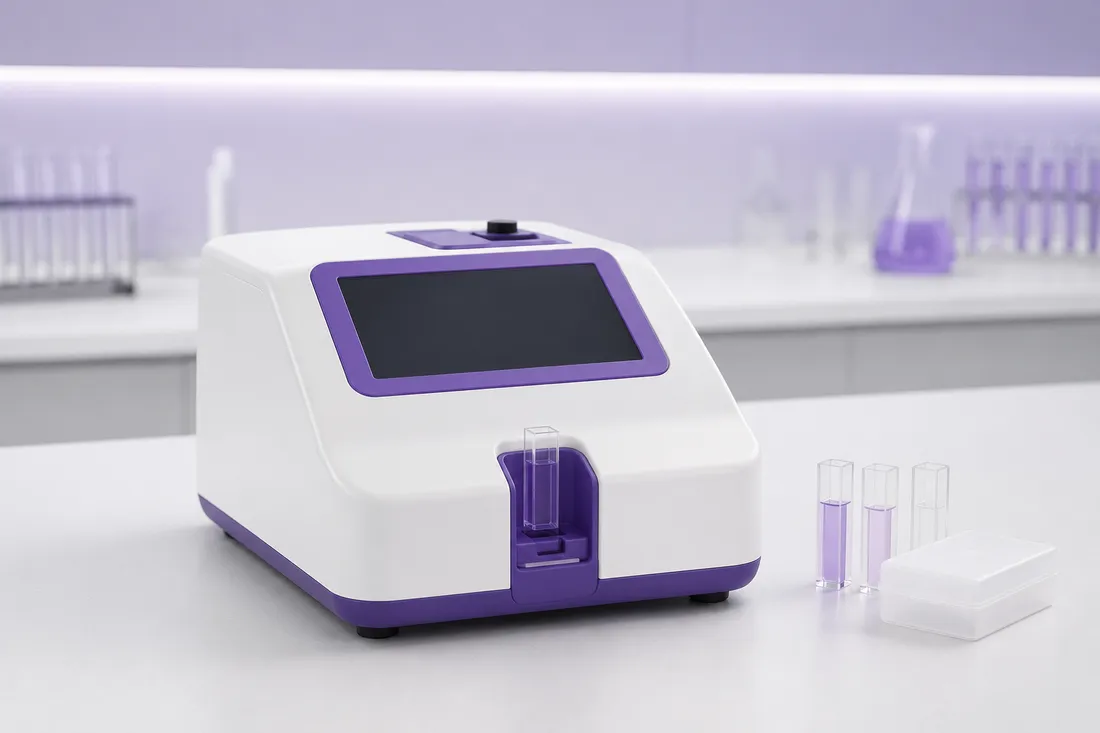

Hva er Kolorimeter, og hva brukes det til?
Et kolorimeter måler hvor mye lys ved en valgt bølgelengde som passerer gjennom en prøve. Instrumentet beregner transmittans og absorbans og kan koble absorbans til konsentrasjon gjennom en kalibreringskurve. I et godt forsøk må kolorimeter vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
En LED sender lys gjennom en kuvette med kjent lysvei. Analytten absorberer en del av lyset, og en fotodiode måler den transmitterte intensiteten. Blankmålingen definerer I₀, mens prøven gir I. Absorbansen A=−log10(I/I₀). I et godt forsøk må kolorimeter vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Kolorimeter brukes til konsentrasjonsbestemmelse av fargede stoffer eller produkter fra fargereaksjoner, reaksjonskinetikk, vannanalyse, biologiske pigmenter og Beer–Lambert-forsøk. I et godt forsøk må kolorimeter vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Kolorimeter = instrument som måler absorbans eller transmittans ved utvalgte synlige bølgelengder
Instrumentet er ikke et fullspektrum-spektrofotometer. Fargeløse analytter krever reaksjon, og turbiditet, partikler og fluorescens kan gi signal som ikke skyldes ønsket absorbans. I et godt forsøk må kolorimeter vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Lyskilde
- LED ved én av få bølgelengder
- Detektor
- fotodiode
- Lysvei
- ofte 10 mm
- Nøkkelkontroll
- blank med samme løsemiddel og reagenser
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Kuvette, UV-Vis-spektrofotometer, Målekolbe.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva kolorimeter kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
LED-kilde
Gir definert synlig bølgelengde.
Optikk
Former og leder lysstrålen.
Kuvettespor
Holder lysveien og orienteringen.
Fotodiode
Måler transmittert lys.
Deksel
Reduserer strølys.
Elektronikk/programvare
Beregner %T, A og kalibreringskurve.
Beer–Lamberts lov
I et lineært område er absorbans proporsjonal med molar absorptivitet, lysvei og konsentrasjon. Praktisk brukes standarder og regresjon fordi blank, kjemisk likevekt og instrument avviker fra idealet. I et godt forsøk må kolorimeter vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
A = −log₁₀(T) = εbc, T = I/I₀Typer, størrelser og faglige bruksområder
Kolorimeter finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Firebølgelengde-kolorimeter
Typisk skolemodell med 430, 470, 565 og 635 nm.
Trådløst kolorimeter
Samme optikk med integrert datalogging.
Mikroplate-leser
Mange små prøver, annen lysvei og geometri.
UV-Vis-spektrofotometer
Kontinuerlig bølgelengdevalg og spektrum.
| Variant | Bruk | Begrensning |
|---|---|---|
| Skolekolorimeter | standardrekker og kinetikk | fullt spektrum |
| Trådløst | felt og flere stasjoner | lang økt uten batteriplan |
| Mikroplate | høy prøvekapasitet | direkte sammenligning med 10 mm kuvette |
| UV-Vis | λmax og spektrum | enkel rimelig rutine |
Slik velger du riktig variant og arbeidsbetingelser
Velg kolorimeter ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Bølgelengde
Velg sterk analyttabsorpsjon og minst interferens.
Absorbansområde
Hold prøver i instrumentets lineære og nyttige område.
Blank
Skal inneholde alt unntatt analytten.
Kuvette
Samme materiale, lysvei og orientering for alle målinger.
Kalibrer på nytt når bølgelengden endres
I₀, LED-intensitet og detektorrespons er bølgelengdeavhengige. En blank ved 470 nm kan ikke ukritisk brukes ved 635 nm.
Korrekt bruk av Kolorimeter
Korrekt bruk av kolorimeter begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
La instrumentet stabilisere
Følg anbefalt oppvarmingstid.
Velg bølgelengde
Basert på analyttens farge eller λmax.
Lag blank og standarder
Samme matrise og reagensmengder.
Fyll kuvette korrekt
To tredeler til tre firedeler, uten bobler.
Tørk klare sider
Ingen fingermerker eller dråper.
Blankstill instrumentet
Kuvetten orienteres likt.
Mål standarder og prøver
Arbeid fra lav til høy konsentrasjon.
Kontroller linearitet
Fortynn prøver utenfor kalibreringsområdet.
Kolorimetertrener: absorbans og kalibreringshelning
Juster absorbans og konsentrasjon. Modellen viser helningen og minner om lineært område og blank.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For kolorimeter er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Komplementær farge
Velg lys som absorberes sterkt av analytten.
Strølys
Gir for høy I og for lav A ved sterke prøver.
Kjemisk likevekt
pH, kompleksdannelse og reaksjonstid endrer absorpsjonen.
Kalibreringsresidualer
Avslører kurvatur, uteligger eller pipetteringsfeil.
Heteroskedastisitet
Variansen kan øke med konsentrasjon.
Turbiditet
Lysspredning registreres som tilsynelatende absorbans.
Blankmatrise
Reagenser og løsemiddel kan absorbere selv.
Tidskontroll
Fargereaksjoner må måles etter lik utviklingstid.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For kolorimeter må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Fingermerke | ekstra spredning og absorbans | hold bare matte sider |
| Boble | reduserer homogen lysvei | fjern bobler |
| Høy absorbans | strølys og kurvatur gir for lav A | fortynn prøven |
| Feil blank | systematisk offset | blank med full matrise |
| Ulik kuvette | lysvei og overflate varierer | bruk samme kuvette og orientering |
Resultatet må tolkes, ikke bare avleses
Optiske og separasjonsbaserte metoder krever kontroll av hele signalveien fra prøve og beholder til avlesning, ikke bare displayet. I et godt forsøk må kolorimeter vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer kolorimeter, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Bølgelengden byttes uten blank | feil I₀ | kalibrer på nytt |
| Prøven måles over A=1–2 ukritisk | lineæritet kan svikte | fortynn til validert område |
| Kuvetten settes med ripet side i strålen | spredning øker | bruk klare rene sider |
| Standardrekke ekstrapoleres | ukjent kurve utenfor området | fortynn eller utvid standarder |
| Fargereaksjonen får ulik tid | systematisk tidsbias | bruk lik reaksjonstid |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for kolorimeter omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Kjemikalier
Håndter standarder og fargereagenser etter SDS.
Kuvettebrudd
Bruk stativ og ikke press feil dimensjon.
Biologiske prøver
Følg hygiene og avfall.
LED-lys
Normal skolemodell er innkapslet; ikke demonter under drift.
Stopp ved søl i kuvettesporet, skadet strømtilkobling eller blank som ikke stabiliserer
Koble fra, fjern kuvette og rengjør etter manual før ny kalibrering.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til kolorimeter. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Hold sporet tørt
Væske kan skade optikk og elektronikk.
Rengjør kuvetter straks
Fargefilm gir carryover.
Oppbevar med lokk lukket
Reduser støv i lysveien.
Kontroller blank og standard
Oppdag drift før prøveserien.
Kolorimeter eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Kolorimeter er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Kolorimeter | utvalgte synlige bølgelengder | spektrum og UV |
| UV-Vis | λmax og full spektralanalyse | enkel rimelig rutine |
| Visuell fargeskala | rask kvalitativ vurdering | kvantitativ konsentrasjon |
| Turbidimeter | spredning fra partikler | molekylær absorbans |
Det elever ofte søker etter om Kolorimeter
Hvordan velges bølgelengde?
Velg nær analyttens absorpsjonsmaksimum eller komplementærfargen med minst interferens.
Hva skal blanken inneholde?
Alt prøven inneholder unntatt analytten som skal bestemmes.
Hvorfor fortynne høy absorbans?
Strølys og ikke-linearitet blir viktige ved svært lav transmittans.
Hvordan holdes kuvette?
I matte/rillede sider; klare sider skal være rene i lysveien.
Hva er Beer–Lambert?
A=εbc i et gyldig lineært område.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere kolorimeter, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Bestem ukjent konsentrasjon.
Forklar hvorfor A er logaritmisk.
Drøft turbiditet.
Hvorfor må bølgelengden dokumenteres?
Karakter 2–3
Kjenner igjen kolorimeter og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva skal gjøres etter bytte av bølgelengde?
Relevante forsøk i kjemi, biologi og fysikk
Kolorimeter inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Beer–Lambert
Lag standardrekke og ukjent.
Kinetikk
Følg absorbans mot tid.
Vannkvalitet
Bestem fosfat, nitrat eller metallkompleks med metode.
Biologi
Mål pigment eller cellefarge med matrisebevissthet.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Offisiell manual om bølgelengder, blank, kuvetter og nyttig absorbansområde.
Kompetansemål om praktisk arbeid, data, feilkilder, modeller og HMS.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
