Hva er Ringklemme, og hva brukes det til?

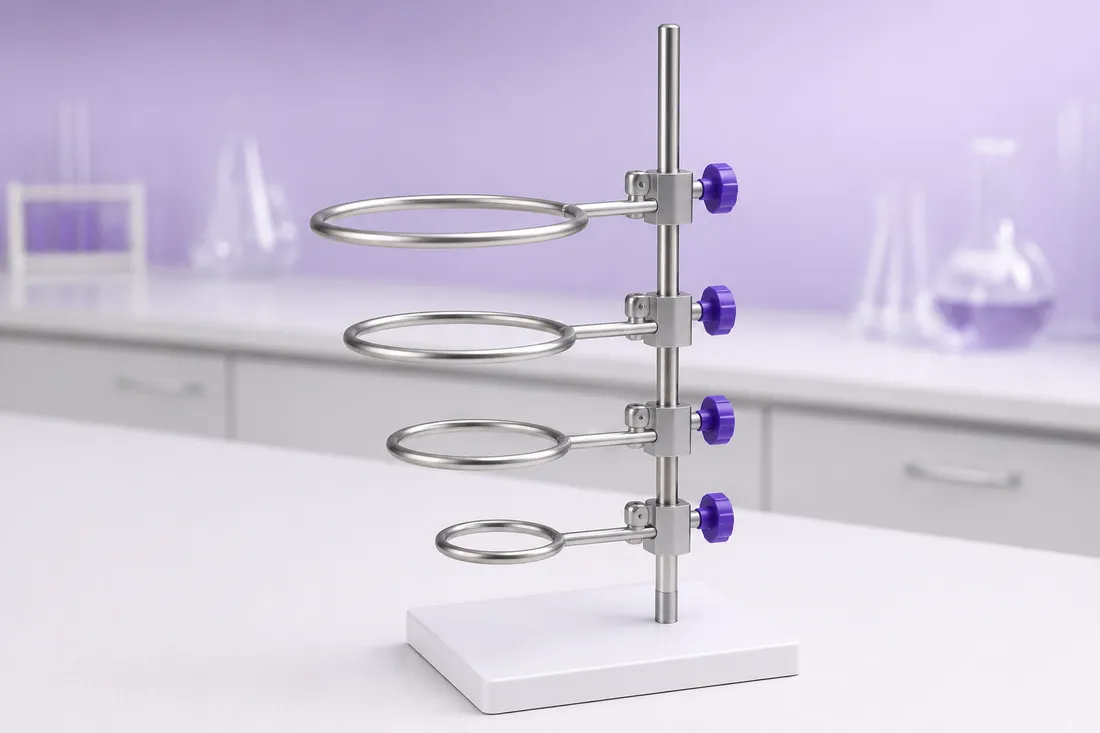

En ringklemme er en metallring med arm og muffefeste som monteres på et laboratoriestativ for å støtte trakt, trådnett, leirtrekant eller andre komponenter nedenfra. I et godt forsøk må ringklemme vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Ringen overfører vertikal last gjennom armen og muffen til stativstangen. Stabiliteten avhenger av lastens masse, avstand fra stangen, ringdiameter, kontaktflate og stativfotens orientering. I et godt forsøk må ringklemme vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Ringklemmer brukes ved gravitasjonsfiltrering, oppvarming på trådnett, støtte av skilletrakt, digeloppsett og enkelte mekaniske oppsett. De skal ikke brukes som sidegrep der utstyret kan rulle eller gli. I et godt forsøk må ringklemme vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Ringklemme = en ringklemme er en metallring med arm og muffefeste som monteres på et laboratoriestativ for å støtte trakt, trådnett, leirtrekant eller andre komponenter nedenfra
En ring er en støtte, ikke automatisk en låsing. Glass som bare hviler på en for stor ring kan tippe, og oppvarming kan deformere belegg eller gjøre hele ringen farlig varm. I et godt forsøk må ringklemme vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Form
- metallring med arm
- Montering
- muffe på stativstang
- Valg
- diameter tilpasses støtteobjekt
- Stabilitet
- kort arm og fot under last
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Laboratoriestativ, Trådnett, Filtertrakt, Skilletrakt.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva ringklemme kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Ring
Bærer nett, trakt eller trekant.
Arm
Flytter lasten ut fra stangen.
Muffefeste
Kobler til stativet.
Strammeskrue
Låser høyde og vinkel.
Overflatebelegg
Kan redusere korrosjon eller friksjon.
Stativ
Tar opp momentet.
Veltemoment og støttekrav
Lastens moment om fotens kant øker med masse og horisontal avstand. Stabiliteten blir større når lasten flyttes inn, senkes og fotens lange side ligger under den. I et godt forsøk må ringklemme vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
M_last = m·g·r, stabil når gjenopprettende moment > M_lastTre visualiseringer som forklarer Ringklemme
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
Ringklemmen gir en definert støtteflate for trakt, trådnett, leirtrekant eller annet utstyr. Ringen skal ikke brukes som tilfeldig erstatning for en klemme når glasset kan gli sideveis. Diameteren må passe utstyret og eventuelt støttemateriale. Når lasten flyttes utover fra stativstangen, øker veltemomentet. Stativfoten bør derfor peke under lasten, og tunge oppsett plasseres lavt. Ved oppvarming må ringen, nettet og beholderen tåle temperaturen, og varme komponenter behandles som varme selv når de ikke gløder. Faglig analyse av oppsettet bruker moment, tyngdepunkt og friksjon til å forklare stabilitet. Ringklemmen må vurderes som del av et helt bæresystem. Når et begerglass fylles eller filtrat samles, endres både total masse og tyngdepunkt kontinuerlig. Et oppsett som er stabilt tomt kan derfor bli ustabilt mot slutten av forsøket. Ved oppvarming på trådnett skal nettet ligge flatt, og beholderens bunn skal ha en kontaktgeometri som fordeler lasten. En for stor ring gir liten støtteflate og mulighet for sideveis tipping, mens en for liten ring kan gi punktkontakt mot glasset. Ved gravitasjonsfiltrering må trakten støttes slik at stammen ikke presses mot mottakerbeholderens kant; det skal være fri luftvei slik at væsken kan renne uten luftlås. Ved skilletraktarbeid er en ring alene vanligvis ikke tilstrekkelig sikring fordi tapping og risting gir dynamiske krefter. En ekstra klemme eller spesialholder kan være nødvendig. I en kvantitativ vurdering kan eleven beregne lastmomentet og sammenligne det med et gjenopprettende moment fra stativfoten. I en kvalitativ vurdering må eleven i tillegg undersøke gjenger, korrosjon, rundhet, temperatur, friksjon, lastendring og om en feil kan føre til at varmt glass eller kjemikalier faller.
Støtteflate og tyngdepunkt
Ringen må støtte utstyret symmetrisk og holde tyngdepunktet innenfor foten.
Moment og ringdiameter
Større utkraging øker veltemomentet selv når massen er uendret.
Ring, muffe og støttemateriale
Skissen viser ring, trådnett eller trakt og stativstang.
Typer, størrelser og faglige bruksområder
Ringklemme finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Liten ring
Trakt og små oppsett.
Mellomstor ring
Trådnett og begerglass.
Stor ring
Store beholdere med egnet mellomstøtte.
Ring med åpen side
Innsetting rundt rør.
Korkbelagt ring
Skånsom støtte ved romtemperatur.
| Variant | Bruk | Begrensning |
|---|---|---|
| Liten | filtertrakt | stor beholder |
| Mellomstor | trådnett | smal trakt uten adapter |
| Stor | bred støtte | liten kolbe direkte |
| Åpen ring | rør og fleksibel montering | ustabil sideload |
| Belagt | glass uten varme | direkte flamme |
Slik velger du riktig variant og arbeidsbetingelser
Velg ringklemme ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Diameter
Utstyret skal hvile stabilt uten å falle gjennom.
Mellommateriale
Bruk nett, trekant eller adapter etter formålet.
Temperatur
Belegg og muffe må tåle varme.
Lastarm
Hold ringen nær stangen.
Ikke sett glass direkte på tilfeldig ring
Kontaktgeometrien kan gi punktlast. Bruk riktig nett, trekant eller spesialstøtte.
Korrekt bruk av Ringklemme
Korrekt bruk av ringklemme begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Velg ringdiameter
Prøv støtteobjektet kaldt.
Monter muffen lavt
Foten vendes under lasten.
Fest ringen horisontalt
Stram uten å skade gjenger.
Legg på nett eller adapter
Sentrer og kontroller kontakt.
Plasser beholder/trakt
Hold den til stabilitet er bekreftet.
Test lett sidekraft
Oppsettet skal ikke rotere eller vippe.
Tilfør varme eller væske gradvis
Observer deformasjon og masseendring.
La ringen avkjøles
Bruk tang/hanske ved demontering.
Ringklemmetrener: last og avstand
Juster lasten og avstanden fra stativstangen. Modellen viser hvordan veltemomentet endres.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For ringklemme er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Veltemoment
Horisontal arm ganger tyngdekraft.
Bøyemoment
Armen bøyes av lasten.
Kontakttrykk
Liten kontaktflate kan skade glass.
Friksjon
Belegg påvirker glidning.
Termisk ekspansjon
Ring og støtte endrer størrelse.
Varmeledning
Metallet leder varme til muffe og stang.
Lastendring
Væske eller oppsamlet filtrat øker massen.
Dynamisk støt
Helling og røring gir ekstra kraft.
Korrosjon
Kjemikaliesøl svekker metall.
Redundans
Sekundær klemme kan sikre skilletrakt.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For ringklemme må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| For stor ring | utstyr tipper/faller | mindre ring/adapter |
| Ring langt ute | stort moment | flytt inn |
| Muffe løs | ringen roterer | etterstram |
| Belegg varmes | røyk/skade | ubelagte varmebestandige deler |
| Skjev ring | beholder står skjevt | niveller |
| Økt filtratmasse | stativet blir ustabilt | dimensjoner for sluttlast |
Resultatet må tolkes, ikke bare avleses
Kvaliteten bestemmes av hele oppsettet. En korrekt enkeltkomponent kan fortsatt gi et usikkert eller farlig system dersom geometri, materialvalg, last, temperatur eller koblingsrekkefølge er feil. I et godt forsøk må ringklemme vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer ringklemme, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Trakt kiles direkte | glassbelastning | bruk adapter/støtte |
| Fot vender feil | veltefare | roter stativet |
| Varm ring berøres | forbrenning | avkjøl/test |
| Nett ligger usentrert | ujevn varme | sentrer |
| Skilletrakt uten sekundærsikring | fall ved tapping | bruk egnet klemme |
| Ring brukes med rustskade | svikt | kasser/service |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for ringklemme omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Varmt metall
Ser kaldt ut lenge før det er trygt.
Glass over flamme
Bruk varmebestandig glass og nett.
Tung skilletrakt
Sekundær støtte og lukket kran.
Kjemikaliesøl
Skyll og inspiser korrosjon.
Skarpe kanter
Kasser deformerte ringer.
Stabilitet
Hold rømnings- og avstengningsvei fri.
Stopp ved roterende ring, ustabil fot, synlig bøying, sprukket glass, glidende støtte eller skadet belegg i varme
Fjern energi og last kontrollert, støtt utstyret med en ekstra person eller klemme og demonter først når kaldt og trykkløst.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til ringklemme. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Rengjør etter søl
Forebygg korrosjon.
Kontroller rundhet
Deformasjon gir skjev støtte.
Smør gjenger etter rutine
Bevar kontrollert stramming.
Sorter varme- og romtemperaturringer
Unngå feil belegg.
Oppbevar uten tung last
Bevar geometri.
Ringklemme eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Ringklemme er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Ringklemme | støtte nedenfra | grep rundt glass |
| Stativklemme | fast sidegrep | trådnettstøtte |
| Trefot | frittstående oppvarming | høydejustering på stativ |
| Byretteklemme | vertikal byrette | trakt/nett |
| Digeltrekant | spesifikk digelstøtte | generell ring |
Det elever ofte søker etter om Ringklemme
Hva brukes ringklemme til?
Til å støtte trakt, trådnett, trekant eller beholder på stativ.
Hvordan velges diameter?
Utstyret må hvile stabilt med riktig mellomstøtte.
Hvorfor nær stangen?
Kortere arm gir mindre moment.
Kan belagt ring brukes i flamme?
Bare dersom belegget er spesifisert for temperaturen; ofte ikke.
Er ringklemme det samme som stativklemme?
Nei, ring støtter nedenfra, klemme griper.
Hvorfor endres stabiliteten under filtrering?
Massen i mottakeren eller filterkaken øker.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere ringklemme, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Beregn momentet.
Forklar riktig fotretning.
Vurder ringdiameter.
Drøft varmeledning.
Hva viser toppsvar?
Karakter 2–3
Kjenner igjen ringklemme og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva reduserer velterisikoen?
Relevante forsøk i kjemi, biologi og fysikk
Ringklemme inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Filtrering
Støtte filtertrakt.
Oppvarming
Bære trådnett og begerglass.
Digel
Bære trekant over flamme.
Skilletrakt
Supplerende støtte etter metode.
Statikk
Undersøke moment og tyngdepunkt.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemal om praktisk arbeid, metodevalg, usikkerhet, feilkilder, data og HMS.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
