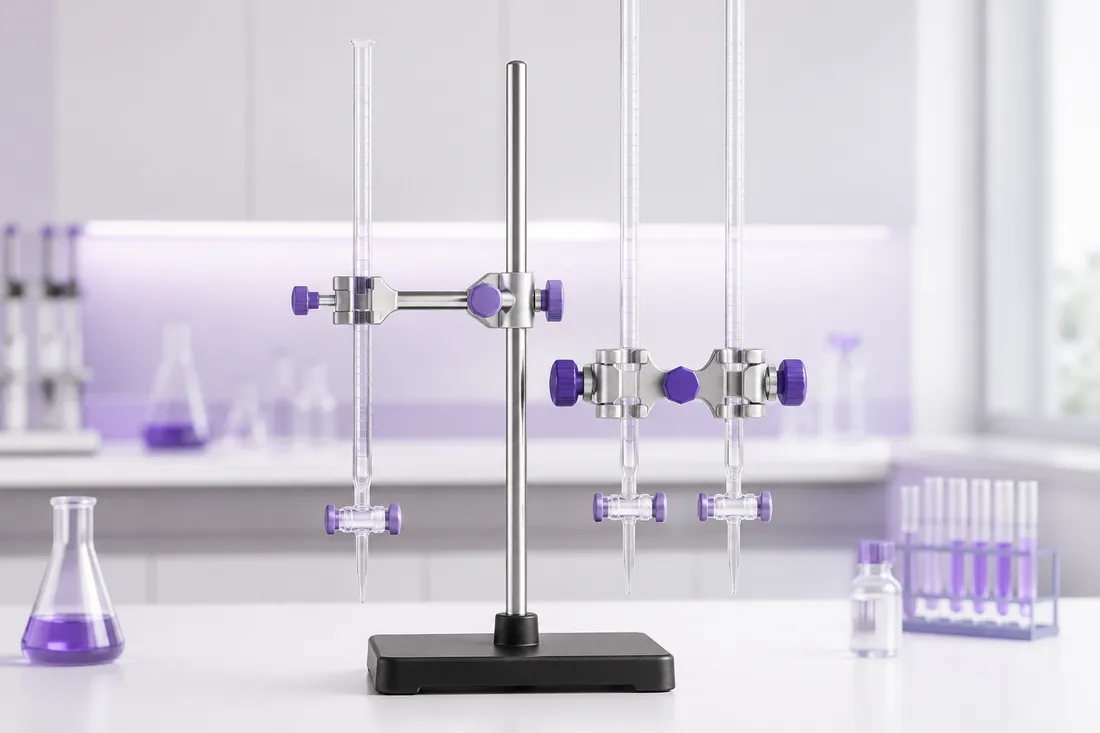

Hva er Byretteklemme, og hva brukes det til?
En byretteklemme er en laboratorieklemme utviklet for å feste én eller to byretter til et stativ. Den støtter glassrøret under fylling, avlesning og titrering uten å blokkere skala, kran eller utløpsspiss.
Klemmen skaper friksjon mellom kjevebelegg og glass. Kraften må være stor nok til å hindre glidning, men liten nok til å unngå lokal spenning. Symmetrisk støtte og korrekt muffeorientering holder byretten loddrett og reduserer moment på stativet.
Byretteklemmer brukes først og fremst ved syre–base-, redoks-, kompleksometri- og utfellingstitrering, men lignende klemmer kan holde termometre og smale glassrør når produsenten tillater det.
Byretteklemme = belagt laboratorieklemme som holder byretten sikkert og loddrett
En tilfeldig universalklemme er ikke alltid egnet. Små harde kontaktpunkter, manglende belegg eller feil diameter kan skade byretten.
- Montering
- muffe på stativstang
- Kontakt
- gummi, plast eller korkbelegg
- Kritisk krav
- loddrett og fri skala
- Last
- én eller to byretter
Relaterte emner: byrette, stativ, titrering, Erlenmeyerkolbe.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva byretteklemme kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Kjever
Omslutter glasset med stor nok kontaktflate til å fordele kraften.
Kjevebelegg
Øker friksjon og beskytter glasset mot metallkontakt.
Fjær eller skrue
Regulerer åpning og klemkraft.
Muffe
Fester klemmen til stativstangen og bestemmer vinkel.
Utløser
Gjør det mulig å åpne kjeven kontrollert mens glasset støttes.
Dobbelarm
Holder to byretter symmetrisk og kan balansere stativlasten.
Friksjon og kontaktspenning
Klemmen må gi nok normal kraft til at friksjonen motvirker tyngden. Samtidig bør kraften fordeles over et større område for å redusere lokal spenning i glasset.
F_friksjon = μ · N og σ ≈ F / ATyper, størrelser og faglige bruksområder
Byretteklemme finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Enkel fjærklemme
Rask montering av én byrette.
Dobbel byretteklemme
Holder to byretter side om side ved sammenligning eller parallellarbeid.
Skruklemme
Fin regulering av kraft, men kan overstrammes.
Hurtigutløser
Åpnes med håndtak og gjør høydejustering enklere.
| Variant | Bruk | Begrensning |
|---|---|---|
| Fjærklemme | rask skolebruk | slitt fjær eller feil diameter |
| Dobbel klemme | to byretter og balansert last | trang tilgang til skala |
| Skruklemme | kontrollert finjustering | overstramming |
| Universalklemme | flere instrumentformer | punktbelastning på byrette |
Slik velger du riktig variant og arbeidsbetingelser
Velg byretteklemme ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Diameter
Kjeven må passe byrettens ytre mål uten å klemme i et lite punkt.
Belegg
Velg rent, helt og kjemisk kompatibelt kontaktmateriale.
Tilgang
Skala, kran, påfylling og avlesningslinje skal være fri.
Stativlast
Plasser klemmen slik at byretten står over fotplaten og ikke gir stort veltemoment.
Klem aldri over en skade
Ripe, stjernebrudd eller avskalling kan utvikle seg når klemkraft påføres. Skadet glass tas ut av bruk.
Korrekt bruk av Byretteklemme
Korrekt bruk av byretteklemme begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Kontroller klemmen
Se etter sprukket belegg, rust, treg utløser og skarp metallkant.
Monter muffen
Fest den til stangen i ønsket høyde og med lasten over foten.
Åpne kjevene
Hold klemmen åpen før byretten føres inn; ikke press glass gjennom lukket kjeve.
Støtt byretten
Hold glasset med én hånd mens klemmen lukkes gradvis.
Plasser kontaktpunktene
Unngå kran, tekst, skadet område og ekstremt tynn del.
Juster loddrett
Kontroller fra to retninger og la spissen stå over reaksjonskolben.
Test glidning
Trykk svært lett ned og kontroller at byretten holder uten ekstra hard kraft.
Kontroller under titrering
Se etter bevegelse når kranen betjenes og etterfylling skjer.
Klemmetrener: kraft og skjevstilling
Juster klemkraft og skjevstilling. Modellen viser balansen mellom glidning, glassbelastning og feil oppstilling.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For byretteklemme er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Punktbelastning
Små kontaktflater gir høy lokal spenning selv ved moderat total kraft.
Skjult moment
Når byretten står langt fra stangen, belastes muffe og stativ mer.
Avlesningsgeometri
Skjev byrette og vanskelig øyelinje øker risikoen for parallakse og feil meniskavlesning.
Kranbetjening
Klemmens plassering skal motstå sidekraft når kranen dreies.
Materialaldring
Gummi og plast kan bli harde, glatte eller sprø av kjemikalier og tid.
Dobbel montering
To byretter bør plasseres symmetrisk for tilgang og mekanisk balanse.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For byretteklemme må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Skjev byrette | Vanskelig konsekvent avlesning | Juster i to plan |
| Glidning | Start- og sluttposisjon endres | Rengjør belegg og øk moderat |
| For hard kraft | Mikrosprekker eller brudd | Bruk større kontaktflate og mindre kraft |
| Blokkert skala | Avlesning blir usikker | Flytt kontaktpunktene |
| Løs muffe | Hele klemmen roterer | Stram muffe og kontroller moment |
Resultatet må tolkes, ikke bare avleses
Byretteklemmen må ikke bare holde glasset. Den skal også muliggjøre korrekt avlesning, trygg fylling og kontrollert kranbetjening uten at oppsettet flytter seg.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer byretteklemme, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Metall direkte mot glass | Ripe og høy lokal spenning | Bruk helt kjevebelegg |
| Byretten presses inn | Sidebelastning og brudd | Åpne kjeven først |
| Klemmen sitter over skala | Måleverdier skjules | Flytt til fri del |
| Stativfoten vender feil | Veltemoment ved fylling | Orienter foten under lasten |
| Byretten er ikke loddrett | Parallakse og ujevn arbeidsstilling | Juster fra to retninger |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for byretteklemme omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Vernebriller
Glassbrudd kan gi både kutt og kjemikaliesprut.
Støtt under justering
Hold byretten til klemmen er sikkert lukket.
Tøm før demontering
Reduser kjemikalie- og vektbelastning.
Hold gulvet tørt
Drypp ved spissen kan skape glatte flater og eksponering.
Stopp hvis byretten glir eller glasset knirker
Støtt glasset, steng kranen, fjern kjemikaliet når det kan gjøres sikkert og bytt eller juster klemmen før arbeidet fortsetter.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til byretteklemme. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Rengjør kjevebelegg
Kjemikalier og støv reduserer friksjon og skader glass.
Kontroller fjær
Svak eller ujevn fjær gir dårlig innspenning.
Skift hardt belegg
Sprøtt materiale beskytter ikke glasset.
Oppbevar uten belastning
Unngå permanent deformasjon av fjær og kjever.
Byretteklemme eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Byretteklemme er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Byretteklemme | langt gradert glassrør ved titrering | rundkolbe eller kondensator |
| Universalklemme | ulike former med egnet kjeve | presis byrette uten riktig belegg |
| Ringklemme | støtte under trakt | fastholding av smalt rør |
| Tre-fingerklemme | kolber og sonder | rask dobbel byrettemontering |
Det elever ofte søker etter om Byretteklemme
Hvordan monteres en byretteklemme?
Fest muffen til stativet, åpne kjevene, støtt byretten, lukk med moderat kraft og juster glasset loddrett over kolben.
Hvor hardt skal byretten klemmes?
Bare så hardt at den ikke glir ved fylling og kranbetjening. Overdreven kraft øker glasspenningen.
Hvor skal klemmen sitte på byretten?
På en hel, jevn del som ikke dekker skala, kran eller merking og som gir god balanse.
Hvorfor må byretten stå loddrett?
Det gir stabilt oppsett, bedre avlesningsgeometri og riktig plassering av spissen over reaksjonskolben.
Kan en universalklemme brukes?
Bare dersom kjeveform, belegg og diameter gir sikker støtte uten punktbelastning.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere byretteklemme, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Monter denne byretten og forklar valgene.
Hva skjer hvis klemmen er for hard?
Hvordan påvirker en løs klemme resultatet?
Karakter 2–3
Kjenner igjen byretteklemme og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva er best praksis ved montering?
Relevante forsøk i kjemi, biologi og fysikk
Byretteklemme inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Syre–base-titrering
Holder byretten stabilt over Erlenmeyerkolben.
Redokstitrering
Gir kontrollert dosering og fri tilgang til kranen.
Parallelle titreringer
Dobbel klemme kan holde to byretter.
Demonstrasjon
Loddrett montering gjør skala og menisk synlig.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Krav til laboratoriebyretter og relevant kontekst for montering og bruk.
Akademisk laboratorie-HMS, glasshåndtering og sikre oppsett.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
