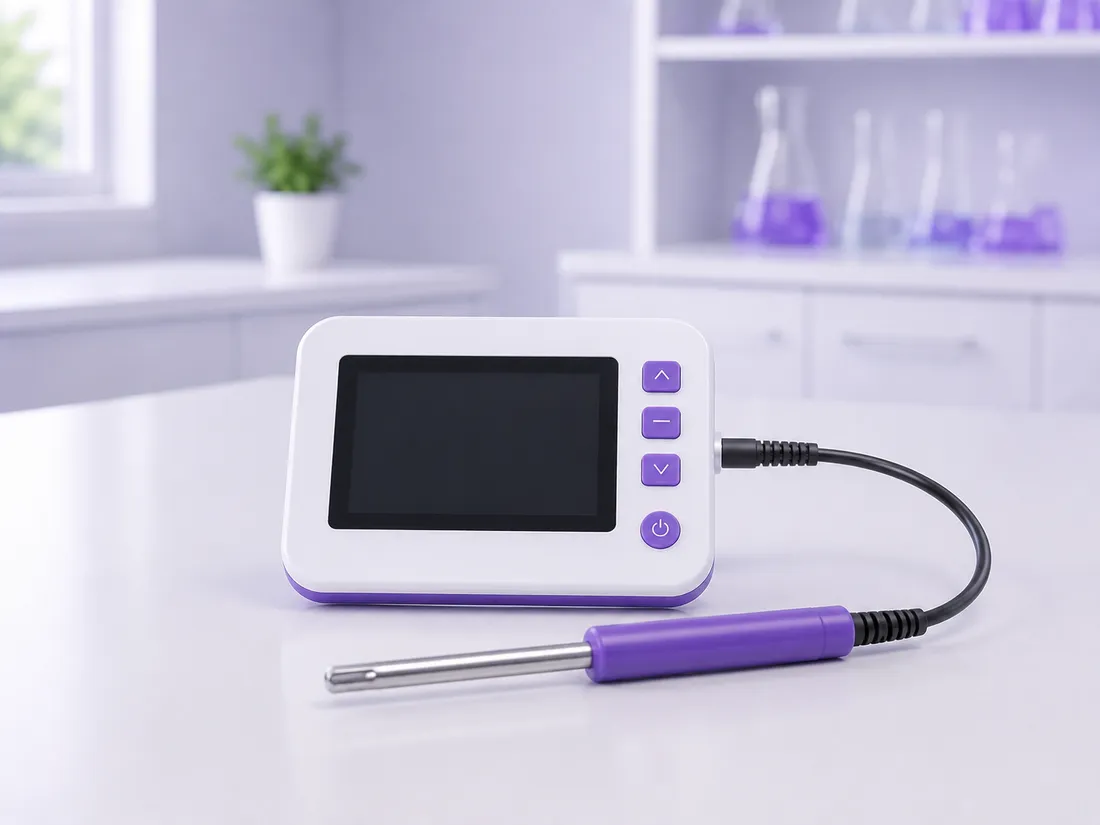

Hva er Ledningsevnemåler, og hva brukes det til?
En ledningsevnemåler måler hvor godt en løsning leder elektrisk strøm. I væsker transporteres strømmen hovedsakelig av ioner, slik at konduktiviteten gir informasjon om samlet ionemengde og ionenes mobilitet, men ikke direkte hvilke ioner som finnes. I et godt forsøk må ledningsevnemåler vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Instrumentet legger vanligvis en vekselspenning over to eller fire elektroder og måler strømresponsen. Konduktansen G korrigeres med cellens geometri gjennom cellekonstanten K for å gi konduktivitet κ. Vekselstrøm reduserer polarisasjon og elektrolyse. I et godt forsøk må ledningsevnemåler vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Ledningsevnemåling brukes i vannkvalitet, salinitet, elektrolytter, sterke og svake syrer/baser, reaksjonsforløp, fortynning og konduktometrisk titrering. Den kan vise endring i total ionetransport selv når løsningen er fargeløs. I et godt forsøk må ledningsevnemåler vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Ledningsevnemåler = probe som måler løsningens elektriske konduktivitet i S/m eller µS/cm
Konduktivitet er ikke en spesifikk ionetest. Samme verdi kan skyldes ulike ioner, konsentrasjoner og temperaturer. Ikke-vandige prøver krever egnet celle og kalibrering. I et godt forsøk må ledningsevnemåler vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Målt signal
- konduktans G
- Rapportert størrelse
- konduktivitet κ
- Vanlig enhet
- µS/cm eller mS/cm
- Geometrikorreksjon
- cellekonstant K=d/A
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, pH-meter, pH-sensor for datalogger, Temperatursensor.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva ledningsevnemåler kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Elektrodecelle
To eller fire elektroder med definert geometri.
Temperatursensor
Måler prøvetemperatur for kompensasjon.
Vekselspenningskilde
Reduserer polarisasjon og elektrolyse.
Strømmåling
Bestemmer konduktans.
Områdevelger
Tilpasser sensitivitet til lav eller høy κ.
Programvare/display
Viser rå og temperaturkompensert verdi.
Konduktans, cellekonstant og konduktivitet
Konduktansen er den inverse resistansen. Cellekonstanten beskriver elektrodeavstand delt på areal. Konduktiviteten blir produktet av konduktans og cellekonstant. I et godt forsøk må ledningsevnemåler vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
G = 1/R, K = d/A, κ = G·KTyper, størrelser og faglige bruksområder
Ledningsevnemåler finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Toelektrode grafittprobe
Robust undervisningsprobe for vann og saltløsninger.
Platinacelle
Bedre presisjon og noen ikke-vandige prøver.
Fireelektrodeprobe
Større lineært område og mindre polarisasjon.
Trådløs konduktivitetsprobe
Feltmåling med temperaturkanal og datalogging.
| Variant | Bruk | Begrensning |
|---|---|---|
| Lavområde | rent vann og svake løsninger | konsentrert salt |
| Mellomområde | bekk, drikkevann og standarder | svært rent eller svært salt |
| Høyområde | saltvann og titrering | lav konduktivitet |
| Platinacelle | presisjon og spesialprøver | riping av elektrodeoverflate |
Slik velger du riktig variant og arbeidsbetingelser
Velg ledningsevnemåler ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Forventet κ
Velg måleområde med margin uten dårlig oppløsning.
Cellemateriale
Kontroller kjemisk kompatibilitet.
Temperaturkompensasjon
Avgjør om rå eller referert verdi skal rapporteres.
Standardløsning
Kalibreringsverdien bør ligge nær prøveområdet.
Temperaturkompensasjon er en modell
Automatisk korreksjon til 25 °C bruker antatt temperaturkoeffisient. For ukjent matrise kan rå κ ved målt temperatur være viktigere enn automatisk korrigert verdi.
Korrekt bruk av Ledningsevnemåler
Korrekt bruk av ledningsevnemåler begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Velg område og modus
Rå eller temperaturkompensert konduktivitet.
Skyll cellen
Bruk avionisert vann og unngå fortynning av prøven.
Kalibrer med standard
Temperer standarden og fjern luftbobler.
Skyll med litt prøve
Kondisjoner cellen ved presist arbeid.
Senk cellen korrekt
Elektrodene og temperaturføleren skal være dekket.
Fjern bobler
Rist eller bank forsiktig uten å skade.
Vent på stabil verdi
Hold temperatur og omrøring lik.
Skyll og lagre etter type
Mange skoleprober lagres rene og tørre.
Konduktivitetstrener: G og cellekonstant
Juster konduktans og cellekonstant. Modellen beregner κ og viser hvorfor cellegeometri må være kjent.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For ledningsevnemåler er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Ionemobilitet
H⁺ og OH⁻ har uvanlig høy molar ledningsevne.
Sterk mot svak elektrolytt
Dissosiasjonsgrad og konsentrasjon påvirker κ.
Fortynning
κ synker ofte med mindre ionemengde per volum, mens molar ledningsevne kan øke.
Polarisasjon
DC gir ionelag og elektrolyse ved elektrodene.
Cellekonstant
Må kalibreres fordi effektiv geometri avviker fra ideal.
Temperatur
Høyere temperatur øker ofte ionemobiliteten og κ.
Fireelektrodemåling
Separate strøm- og spenningspar reduserer kontaktpåvirkning.
Titreringskurve
Helningsendringer viser hvilke ioner som fjernes og dannes.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For ledningsevnemåler må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Luftboble | reduserer aktivt elektrodeareal og κ | fjern bobler i cellen |
| Temperatur | ulik T gir systematisk forskjell | temperer eller rapporter rå T |
| Fortynning fra skyllevann | κ blir for lav | kondisjoner med prøve |
| Skitten elektrode | cellekonstant og respons endres | rengjør uten å ripe |
| Feil område | metning eller dårlig oppløsning | velg passende range |
Resultatet må tolkes, ikke bare avleses
Konduktivitet er følsom for små mengder ionisk forurensning. Rent glass, skyllevann og håndtering er derfor en del av målingen. I et godt forsøk må ledningsevnemåler vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer ledningsevnemåler, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Probe settes i for lite volum | elektroder er ikke fullt dekket | bruk tilstrekkelig prøvedybde |
| Boble sitter mellom elektrodene | κ undervurderes | fjern boblen |
| Standard og prøve har ulik temperatur | sammenligning blir modellavhengig | temperer likt |
| Destillert vann blir stående i cellen | prøven fortynnes | skyll med prøve |
| κ tolkes som spesifikk saltkonsentrasjon | feil kjemisk identifikasjon | bruk kalibrering for kjent matrise |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for ledningsevnemåler omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Elektrisk utstyr
Hold håndtak og kontakt tørre.
Forurenset vann
Bruk hansker etter risikovurdering og vask hender.
Sterk syre/base
Kontroller probens korttidskompatibilitet.
Rengjøring
Bruk produsentens metode og korrekt avfall.
Stopp ved sprukket celle, væske i elektronikk eller ustabil verdi i standard
Sikre prøven, koble fra og kontroller probe før ny kalibrering.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til ledningsevnemåler. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Skyll etter hver prøve
Reduser carryover og saltkrystaller.
Oppbevar etter manual
Mange prober lagres tørre.
Ikke ripe elektroder
Geometrien og overflaten bestemmer K.
Kontroller kabel
Knekk gir ustabilt signal.
Ledningsevnemåler eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Ledningsevnemåler er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Ledningsevnemåler | samlet ionetransport og tidsserie | identifisere bestemte ioner |
| TDS-meter | estimert oppløst stoff fra κ | direkte masseanalyse |
| pH-meter | hydrogenionaktivitet | total ionemengde |
| Ioneselektiv elektrode | ett ion | bred samlet konduktivitet |
Det elever ofte søker etter om Ledningsevnemåler
Hva måler ledningsevnemåleren?
Den måler konduktivitet, altså løsningens evne til å lede strøm via mobile ioner.
Hva er cellekonstant?
Geometrifaktoren K=d/A som omformer konduktans til konduktivitet.
Hvorfor brukes vekselstrøm?
For å redusere elektrodepolarisasjon, elektrolyse og redoksprodukter.
Hvordan påvirker temperaturen?
Høyere temperatur øker vanligvis ionemobiliteten og dermed κ.
Kan κ vise hvilket salt som finnes?
Nei, ikke uten kjent matrise eller andre analyser.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere ledningsevnemåler, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Planlegg kalibrering.
Forklar κ=GK.
Drøft temperaturkompensasjon.
Hvorfor er destillert vann ustabilt?
Karakter 2–3
Kjenner igjen ledningsevnemåler og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hvilken sammenheng er riktig?
Relevante forsøk i kjemi, biologi og fysikk
Ledningsevnemåler inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Vannkvalitet
Sammenlign bekker, springvann og saltpåvirkning.
Elektrolytter
Skille molekylære og ioniske løsninger.
Konduktometrisk titrering
Følg ionebytte gjennom ekvivalenspunkt.
Oppløsning
Følg ionedannelse som funksjon av tid.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Offisiell manual om cellekonstant, vekselstrøm, temperatur og kalibrering.
Gjeldende ISO-metode for elektrisk konduktivitet i vann, bekreftet i 2023.
Kompetansemål om praktisk arbeid, data, feilkilder, modeller og HMS.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
