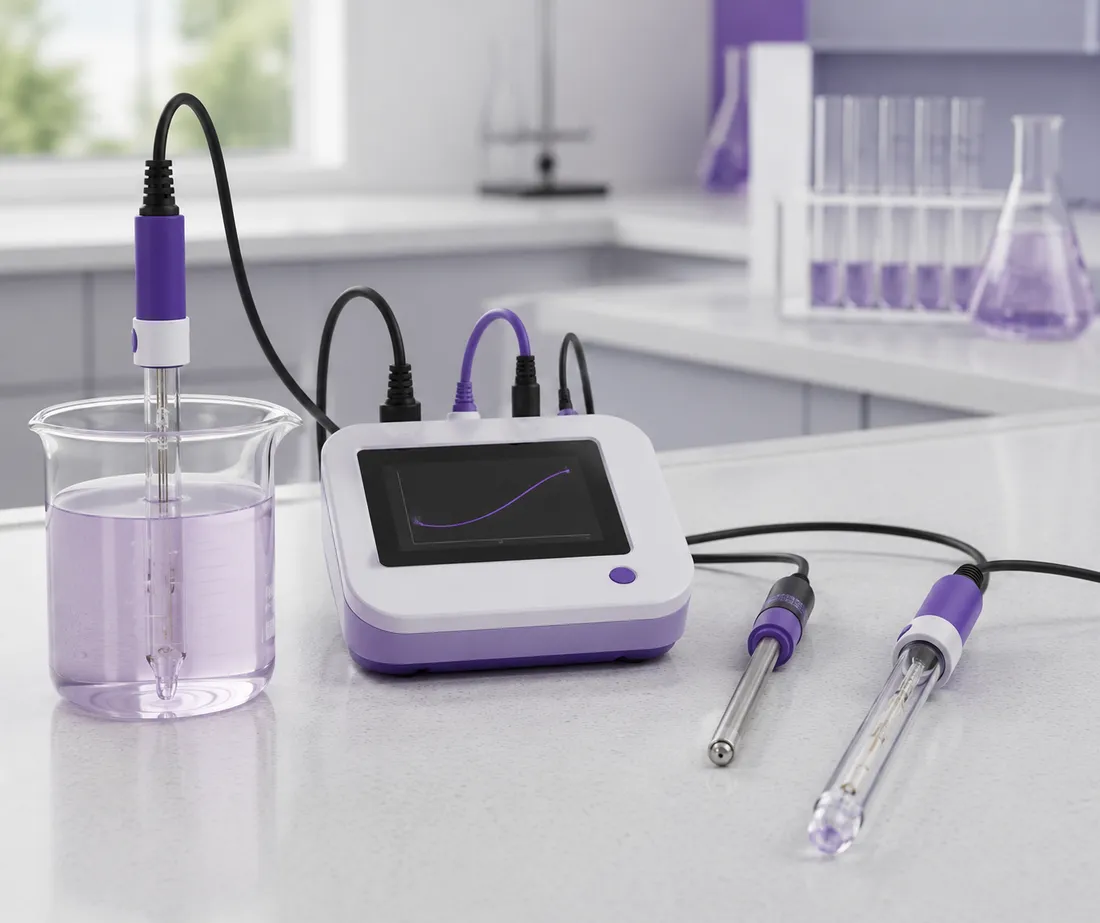

Hva er pH-sensor for datalogger, og hva brukes det til?
En pH-sensor for datalogger er en kombinasjon av pH-elektrode, høyimpedansforsterker og digitalt grensesnitt som registrerer pH som funksjon av tid eller tilsatt volum. Den gir de samme grunnleggende målingene som et pH-meter, men gjør kontinuerlig logging, grafanalyse og synkronisering med andre sensorer enklere. I praktisk arbeid må ph-sensor for datalogger vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
En potensialforskjell utvikles over den hydrerte glassmembranen som funksjon av hydrogenionaktivitet, mens referanseelektroden gir et stabilt sammenligningspotensial. Forsterkeren har svært høy inngangsimpedans og omformer millivoltsignalet til et område dataloggeren kan lese. Kalibreringen knytter spenning til pH. I praktisk arbeid må ph-sensor for datalogger vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
Sensoren brukes i syre–base-titrering, bufferforsøk, reaksjonskinetikk, vannkvalitet, fotosyntese/respirasjon og langtidsmåling. Kontinuerlig data kan avsløre stabilisering, ekvivalenspunkt og drifthendelser som en enkelt avlesning skjuler. I praktisk arbeid må ph-sensor for datalogger vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
pH-sensor for datalogger = pH-elektrode med forsterker og digital tidsregistrering
Standard skoleelektroder er ofte laget for vandige løsninger og tåler ikke alle organiske løsemidler, HF, sterke syrer/baser, proteinrike eller sulfidhaltige prøver. Håndtak og elektronikk er ikke nødvendigvis vanntette. I praktisk arbeid må ph-sensor for datalogger vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. Grenseverdier og produsentmerking må leses konkret; generelle tommelfingerregler erstatter ikke datablad eller bruksanvisning. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
- Måleprinsipp
- potensiometri over glassmembran
- Referanse
- ofte Ag/AgCl i gel eller elektrolytt
- Signal
- millivolt forsterkes til datalogger
- Kalibrering
- bufferne bør omslutte forventet prøveområde
Relaterte emner: Laboratorieutstyr, Sikkerhetsdatablad og GHS, Måleusikkerhet, Muntlig-praktisk eksamen, pH-meter, pH-elektrode, Kalibreringsbuffer, Datalogger.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva ph-sensor for datalogger kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Glassmembran
Selektiv respons på hydrogenionaktivitet.
Referansehalvcelle
Stabilt potensial og ionisk kontakt.
Junction
Elektrolyttkontakt med prøven.
Elektrodeforsterker
Svært høy impedans og signaltilpasning.
Digitalt grensesnitt
USB, Bluetooth eller dataloggerport.
Programvare
Kalibrerer, logger, filtrerer og analyserer.
Nernst-respons og kalibreringslinje
Elektrodepotensialet endres omtrent lineært med pH over et begrenset område. Teoretisk helning avhenger av temperatur. Praktisk kalibrering finner helning og offset fra bufferløsninger. I praktisk arbeid må ph-sensor for datalogger vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
E = E₀ − (2.303RT/F)·pHTyper, størrelser og faglige bruksområder
pH-sensor for datalogger finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Kablet pH-sensor
Elektrode og forsterker til datalogger.
Trådløs pH-sensor
USB/Bluetooth med lokal kalibrering.
Flat/dobbel-junction
For Tris, protein eller semisolide prøver.
Glasskropp-elektrode
For enkelte organiske løsemidler og sterke kjemikalier etter spesifikasjon.
| Variant | Bruk | Begrensning |
|---|---|---|
| Standard gel-elektrode | vandige skoleforsøk | HF og mange organiske løsemidler |
| Flat dobbel-junction | Tris/protein/semisolide | svært små rør uten kontakt |
| Glasskropp | spesialkjemi | mekanisk robust feltbruk |
| Trådløs | felt og flere stasjoner | lang måling uten batteriplan |
Slik velger du riktig variant og arbeidsbetingelser
Velg ph-sensor for datalogger ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Prøvematrise
Vann, organisk løsemiddel, protein, sulfider eller Tris.
pH-område
Bufferne og elektrodehelningen må dekke forventet område.
Tidsoppløsning
Velg sampling etter reaksjonens hastighet og elektrodens responstid.
Kjemisk og mekanisk robusthet
Velg kropp, junction og spiss etter prøve og beholder.
Ikke lagre pH-elektroden i destillert vann
Lav ionestyrke trekker elektrolytt ut og gir treg eller ustabil respons. Bruk anbefalt KCl/buffer-lagringsløsning.
Korrekt bruk av pH-sensor for datalogger
Korrekt bruk av ph-sensor for datalogger begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Inspiser elektrode og lagringsvæske
Se etter sprekk, luftboble, tørr bulb og lavt nivå.
Koble til riktig grensesnitt
Identifiser sensor og kanal i programvaren.
Skyll med avionisert vann
Blott forsiktig; ikke gni glassbulben.
Kalibrer med rene buffere
Bruk to eller tre punkter som omslutter prøven.
Plasser i homogen prøve
Bulb og junction må være neddykket, håndtaket tørt.
Vent på stabil verdi
Bruk samme stabilitetskriterium for alle prøver.
Logg med begrunnet sampling
Rør forsiktig uten å treffe elektrode.
Skyll og sett i lagringsløsning
Ikke la elektroden tørke.
pH-sensortrener: valg av kalibreringsbuffere
Juster to bufferpunkter. Modellen viser kalibreringsspennet og minner om at prøveområdet bør ligge mellom bufferne.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For ph-sensor for datalogger er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Aktivitet mot konsentrasjon
pH følger hydrogenionaktivitet og avviker i høy ionestyrke.
Hydrert glasslag
Membranen må være hydrert for rask og stabil ionebytte.
Junction-potensial
Ulik ionemobilitet mellom elektrolytt og prøve gir bias.
Inngangsimpedans
pH-elektroden har høy motstand; feil forsterker belaster signalet.
Temperatur
Nernst-helningen og prøve-pH endres med temperatur.
Stabilisering
Diffusjon, membranhydrering og prøveblanding gir tidsrespons.
Titreringssampling
Nær ekvivalenspunktet må tilsatt volum og pH synkroniseres tett.
Programvarefilter
Glatting kan flytte eller dempe skarpe pH-endringer.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For ph-sensor for datalogger må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Skitten bulb | treg og skjev respons | rengjør etter prøve |
| Gammel buffer | kalibreringsbias | fersk aliquot og lukk flaske |
| Temperaturforskjell | helning og prøve-pH endres | temperer eller kompenser |
| Junction tilstoppet | drift og langsom respons | egnet rengjøring/elektrode |
| For høy sampling | mange korrelerte støydata | tilpass til responstid |
Resultatet må tolkes, ikke bare avleses
Digitale tidsserier gir mange datapunkter, men ikke automatisk høyere sannhet. Elektrodehelse, kalibrering og prøvebetingelser dominerer ofte. I praktisk arbeid må ph-sensor for datalogger vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer ph-sensor for datalogger, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Elektroden lagres tørt | treg respons | rehydrer og oppbevar riktig |
| Destillert vann brukes som kontroll | ustabil pH på grunn av lav ionestyrke og CO₂ | bruk buffer |
| Buffer helles tilbake | hele lagerflasken kontamineres | bruk separat aliquot |
| Bulben tørkes hardt | statisk ladning og skade | blott forsiktig |
| Sensorhåndtak senkes | elektronikkskade | bare elektrodedelen i væske |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for ph-sensor for datalogger omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Glassbulb
Skjør; bruk støtte og avstand fra røremagnet.
Sterk syre/base
Kort kontakt etter spesifikasjon og riktig vern.
HF
Bruk ikke standard glasselektrode.
Feltprøver
Håndter biologisk og forurenset vann hygienisk.
Stopp ved sprekk, væske i elektronikk eller helning utenfor akseptkriterium
Kasser måleserien, sikre kjemikaliet og bytt eller vedlikehold elektroden før ny kalibrering.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til ph-sensor for datalogger. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Lagre i pH 4/KCl-løsning
Bevarer hydrering og referanse.
Skyll mellom prøver
Reduser carryover.
Rengjør etter mat/protein/olje
Bruk elektrodeegnet metode.
Kontroller kabel/BNC
Løse skjermer gir støy og drift.
pH-sensor for datalogger eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. pH-sensor for datalogger er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| pH-sensor + datalogger | tidsserie, titrering og flere sensorer | enkel rask punktmåling |
| pH-meter | dedikert punkt- og laboratoriemåling | lang synkronisert tidsserie |
| pH-papir | raskt og robust | presis kontinuerlig data |
| Indikator | visuell ekvivalens | farget/uklar prøve og kvantitativ pH |
Det elever ofte søker etter om pH-sensor for datalogger
Hvordan kalibreres pH-sensor?
Skyll, bruk ferske buffere som omslutter prøveområdet, vent på stabilitet og lagre helning/offset.
Hvor lagres elektroden?
I anbefalt pH 4/KCl-lagringsløsning, ikke destillert vann.
Hvorfor driver pH-kurven?
Temperatur, junction, skitten bulb, uttørking, prøveblanding eller gammel buffer kan gi drift.
Hvor raskt skal man sample?
Etter reaksjonens hastighet og elektrodens responstid; flere datapunkter enn sensorens respons gir ikke mer informasjon.
Kan sensoren brukes i organisk løsemiddel?
Bare med elektrode og kropp som produsenten spesifiserer for løsemidlet.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere ph-sensor for datalogger, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Planlegg digital titrering.
Forklar Nernst-prinsippet.
Drøft temperatur.
Hvorfor ikke destillert vann som test?
Karakter 2–3
Kjenner igjen ph-sensor for datalogger og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hvordan lagres en vanlig pH-elektrode?
Relevante forsøk i kjemi, biologi og fysikk
pH-sensor for datalogger inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Syre–base-titrering
Kontinuerlig kurve og ekvivalenspunkt.
Bufferkapasitet
Følg pH ved trinnvis syre/base.
Vannkvalitet
Logg feltprøver med temperatur.
Fotosyntese
Følg pH-endring som indirekte CO₂-signal.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Offisiell manual om virkemåte, kalibrering, lagring og kjemiske begrensninger.
Digital tilkobling, Nernst-prinsipp og feilsøking.
Kompetansemål om forsøk, usikkerhet, feilkilder, data og HMS.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
