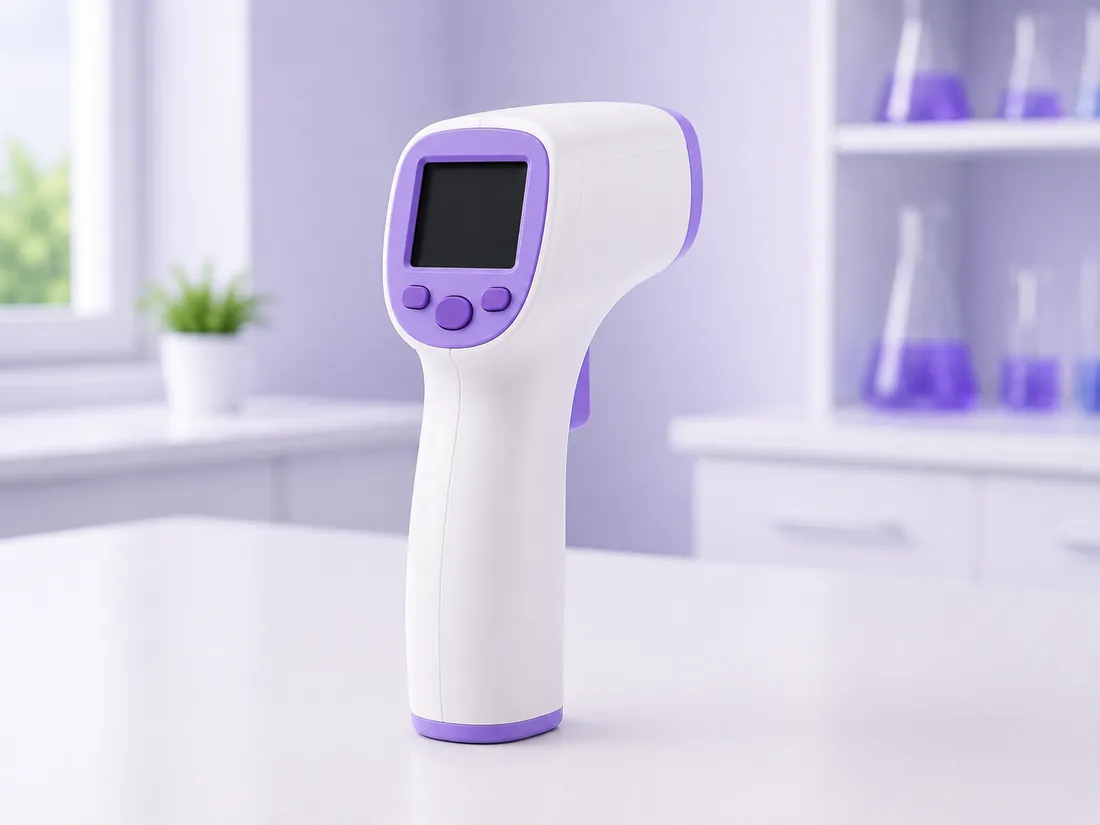

Hva er IR-termometer, og hva brukes det til?
Et IR-termometer er et strålingstermometer som estimerer overflatetemperatur uten kontakt ved å registrere infrarød stråling innen et definert spektralbånd og synsfelt. I et godt forsøk må ir-termometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Alle objekter over det absolutte nullpunkt sender termisk stråling. Optikken samler stråling fra en måleflekk, detektoren omformer effekten til signal, og instrumentet beregner temperatur ved antatt emissivitet og bakgrunnsrefleksjon. I et godt forsøk må ir-termometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
IR-termometre brukes til varmeplater, ovner, rør, overflater, mat og utilgjengelige eller bevegelige objekter. De måler normalt ikke temperaturen inne i en væske og kan ikke se pålitelig gjennom vanlig glass, damp eller røyk uten spesifikk optikk. I et godt forsøk må ir-termometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
IR-termometer = berøringsfritt instrument for estimert overflatetemperatur fra termisk stråling
Laserpunktet viser sikteretning, ikke nødvendigvis hele målefeltet. Blank metalloverflate, liten målflate, glass, damp og feil emissivitet kan gi store avvik. I et godt forsøk må ir-termometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Måler
- overflatens stråling
- Nøkkelparameter
- emissivitet ε
- Geometri
- avstand-til-flekk-forhold
- Vanlig feil
- reflektert bakgrunnsstråling
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorietermometer, Temperatursensor, Varmeplate.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva ir-termometer kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
IR-optikk
Definerer synsfelt og samler stråling.
Detektor
Måler infrarød effekt.
Signalbehandling
Korrigerer og beregner temperatur.
Emissivitetsinnstilling
Tilpasses overflaten.
Laserpeker
Hjelper sikting, men måler ikke.
Display
Viser temperatur, hold, min/maks og varsler.
Termisk stråling og emissivitet
Utstrålingen øker sterkt med absolutt temperatur og skaleres av emissiviteten. Instrumentet mottar både egen stråling fra målet og reflektert stråling fra omgivelsene. I et godt forsøk må ir-termometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
P/A ≈ εσT⁴, signal ≈ εL(T)+(1−ε)L(T_omg)Typer, størrelser og faglige bruksområder
IR-termometer finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Fast emissivitet
Enkel modell rundt 0,95 for matte organiske flater.
Justerbar emissivitet
Bedre for ulike materialer når ε er kjent.
Høy D:S
Mindre måleflekk på lang avstand.
Termokamera
Romlig temperaturkart i stedet for ett felt.
Tofarget pyrometer
Spesialmetode for høy temperatur og delvis blokkert syn.
| Variant | Bruk | Begrensning |
|---|---|---|
| Enkel IR | matte overflater nær romtemperatur | blankt metall |
| Justerbar ε | varierte materialer | ukjent overflate uten referanse |
| Høy D:S | små fjerne mål | mål mindre enn spesifisert flekk |
| Termokamera | kartlegge gradient | presis punktverdi uten kontroll |
| Kontaktprobe | indre væsketemperatur | bevegelig farlig overflate |
Slik velger du riktig variant og arbeidsbetingelser
Velg ir-termometer ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Temperaturområde
Velg med margin og relevant nøyaktighet.
D:S-forhold
Målefeltet må ligge helt på målet.
Emissivitet
Justerbar verdi er viktig ved ulike overflater.
Spektralbånd
Glass, flamme og høy temperatur kan kreve spesialinstrument.
En blank aluminiumsflate kan speile rommet
IR-termometeret kan da vise stråling fra vegg, operatør eller varmekilde i stedet for metallens sanne temperatur.
Korrekt bruk av IR-termometer
Korrekt bruk av ir-termometer begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Identifiser overflate og risiko
Vurder emissivitet, refleksjon og tilgang.
Kontroller D:S og målestørrelse
Målefeltet skal være mindre enn målet.
Still emissivitet
Bruk dokumentert verdi eller referansefelt.
Fjern damp og hindringer
Vanlig glass og røyk kan blokkere signal.
Sikt vinkelrett når mulig
Reduser refleksjon og geometriavvik.
Vent på stabil overflate
Unngå raske endringer uten tidskontroll.
Sammenlign med kontaktprobe
Ved kritiske eller ukjente overflater.
Dokumenter geometri og innstilling
Oppgi avstand, ε og overflatebehandling.
IR-trener: overflatetemperatur og emissivitet
Juster temperatur og emissivitet. Modellen viser en forenklet strålingstrend og forklarer hvorfor feil ε kan dominere målingen.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For ir-termometer er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Svartlegemodell
Ideell emitter med ε=1.
Emissivitet
Avhenger av materiale, bølgelengde, temperatur og overflate.
Reflektivitet
Ugjennomsiktige flater med lav ε reflekterer mer.
D:S
Flekkdiameter øker med avstand.
Spektralbånd
Optikk og detektor ser bare bestemte IR-bølgelengder.
Atmosfære
Damp, CO₂ og røyk kan absorbere eller emittere.
Vinkel
Skrå måling kan endre effektiv emissivitet og flekk.
Responstid
Displayet kan være raskere enn objektets termiske endring.
Referansetape
Matt tape eller maling kan gi kjent høy emissivitet.
Kalibrering
Krever svartlegemekilde eller dokumentert strålingsreferanse.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For ir-termometer må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Feil emissivitet | systematisk temperaturavvik | bruk referanse eller juster ε |
| For liten målflate | bakgrunn blandes inn | gå nærmere eller bruk høyere D:S |
| Blank overflate | refleksjon dominerer | bruk høy-ε tape eller kontaktprobe |
| Damp/glass | signal absorberes eller kommer fra barrieren | mål uten hinder |
| Skrå vinkel | flekk og ε endres | mål nær normalretning |
| Ustabil bakgrunn | reflektert signal varierer | skjerm og dokumenter omgivelse |
Resultatet må tolkes, ikke bare avleses
Et godt resultat krever kontroll av hele arbeidskjeden: utstyr, prøve, temperatur, tid, avlesning, rengjøring og dokumentasjon. I et godt forsøk må ir-termometer vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer ir-termometer, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Laserpunkt likestilles med flekk | målefeltet overses | bruk D:S-diagram |
| Måling gjennom glass | glassets temperatur registreres | mål direkte eller bruk egnet spektraloptikk |
| ε=0,95 brukes på blankt metall | stor feil | bruk referansefelt |
| Damp fra bad overses | stråling dempes | flytt eller vent |
| Kontakt- og IR-verdi sammenlignes ulikt sted | falsk uenighet | mål samme område og tid |
| Laser rettes mot øyne | øyefare | følg laserklasse og sikteregler |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for ir-termometer omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Laser
Ikke rett mot øyne eller speilende flater.
Varm overflate
Berøringsfri måling fjerner ikke brann- og brannskaderisiko.
Elektrisk utstyr
Hold avstand til spenningsførende deler.
Bevegelig maskin
Ikke gå inn i faresone for å få kortere avstand.
Flamme/gass
Instrumentet er ikke automatisk eksplosjonssikkert.
Refleksjon
Unngå laserrefleksjon fra blankt metall.
Stopp ved ukjent laserklasse, skadet optikk, kondens i instrumentet eller mål som krever adgang til faresone
Trekk deg tilbake, sikre området og velg fjernere optikk eller annen målemetode.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til ir-termometer. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Hold linsen ren
Støv og film demper stråling.
La instrumentet akklimatisere
Kondens og egen temperatur gir drift.
Kontroller batteri
Lav spenning kan påvirke funksjon.
Verifiser mot referanse
Bruk svartlegeme eller høy-ε felt.
Oppbevar tørt
Beskytt optikk og laser.
IR-termometer eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. IR-termometer er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| IR-termometer | rask berøringsfri overflate | indre væsketemperatur |
| Kontaktprobe | lokal indre temperatur | farlig bevegelig overflate |
| Termokamera | romlig kart | høy presisjon ett punkt |
| Termoelement | bredt område og kontakt | fjernmåling |
| Smeltetikett | temperaturterskel | kontinuerlig tallverdi |
Det elever ofte søker etter om IR-termometer
Måler IR-termometer lufttemperatur?
Vanligvis nei; det måler stråling fra overflaten i synsfeltet.
Hva er emissivitet?
Et mål på hvor effektivt overflaten sender termisk stråling sammenlignet med et svartlegeme.
Kan det måle gjennom glass?
Vanlig glass er ikke transparent i mange IR-bånd; instrumentet måler ofte glasset.
Hva betyr 12:1?
Ved 12 enheters avstand er måleflekket omtrent 1 enhet i diameter, etter produsentens geometri.
Hvorfor viser blankt metall feil?
Lav emissivitet gjør at reflektert omgivelsesstråling bidrar sterkt.
Hvordan kontrolleres målingen?
Lag et matt høy-emissivitetsfelt og sammenlign med kontaktprobe ved samme sted.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere ir-termometer, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar emissivitetsfeil.
Planlegg måling av varmeplate.
Hvorfor er laserpunktet misvisende?
Drøft glass.
Når velges termokamera?
Karakter 2–3
Kjenner igjen ir-termometer og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva må være sant for en god IR-måling?
Relevante forsøk i kjemi, biologi og fysikk
IR-termometer inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Varmeplate
Kontroller overflate og gradient.
Rør og ovn
Mål uten berøring.
Fordamping
Følg skålens overflate, ikke væskens indre temperatur.
Isolasjon
Finn varme og kalde områder.
Kjemisk reaksjon
Screen overflate før kontaktmåling.
