Hva er Trefot, og hva brukes det til?

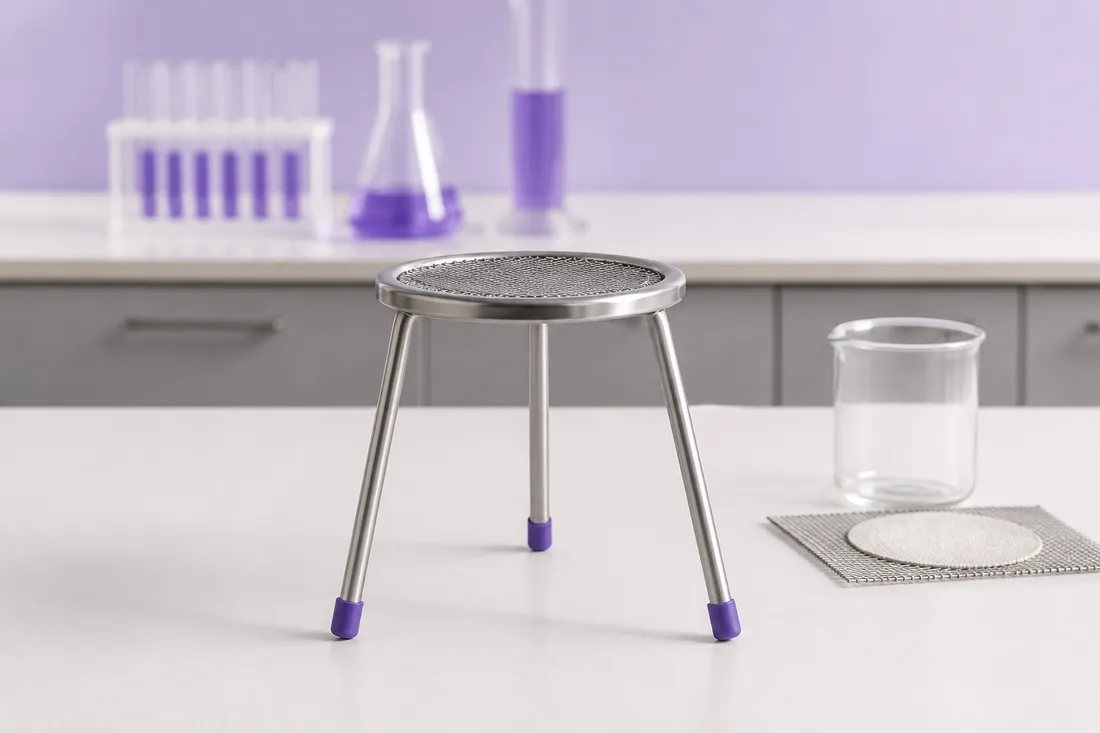

En trefot er et metallstativ med tre ben og en øvre ring eller støtteflate, brukt til å holde trådnett, leirtriangel eller beholdere over en Bunsenbrenner eller annen varmekilde. Tre kontaktpunkter gjør at stativet står uten å vippe selv om benken ikke er helt plan. I et godt forsøk må trefot vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Stabiliteten bestemmes av støttepolygonet mellom bena og hvor systemets samlede tyngdepunkt projiseres. Så lenge tyngdepunktets loddlinje ligger innenfor trekanten mellom føttene, er statisk likevekt mulig. Høy last, sideforskyvning, smal benstilling og slanger som trekker kan skape et veltende moment. I et godt forsøk må trefot vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Trefot brukes til oppvarming av begerglass, fordampningsskål og enkelte digler sammen med riktig mellomstøtte. Det er et enkelt alternativ til stativ og klemmer ved åpne oppvarmingsoppsett, men gir mindre presis høyde- og sidejustering. I et godt forsøk må trefot vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Trefot = trebeint metallstativ som holder oppvarmingsutstyr stabilt over en varmekilde
En trefot er ikke automatisk egnet for alle beholdere eller laster. Rundkolber trenger annen støtte, glass skal ikke stå direkte på smal metallring uten egnet nett eller triangel, og oppsettet må ikke flyttes mens det er varmt eller brenneren er tent. I et godt forsøk må trefot vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Tre ben
- gir stabil kontakt på ujevn flate
- Toppring
- bærer nett eller triangel
- Tyngdepunkt
- må ligge innenfor støtteflaten
- Varmeavstand
- må passe flamme og beholder
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Trådnett, Bunsenbrenner, Begerglass, Digel.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva trefot kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Toppring
Bærer nett, triangel eller beholder.
Tre ben
Danner støttepolygonet.
Føtter
Kontakt med benken og friksjon mot glidning.
Sveis eller skjøt
Overfører last mellom ring og ben.
Metalloverflate
Tåler varme, men kan oksidere eller bli svært varm.
Arbeidshøyde
Bestemmer avstand til flammens varme soner.
Moment og stabilitetsmargin
Et oppsett velter når det veltende momentet om en kant blir større enn det stabiliserende momentet fra tyngden. Bredere benstilling og lavere tyngdepunkt øker marginen, mens tung beholder høyt over benken og sideveis slange reduserer den. I et godt forsøk må trefot vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
M_velt = F_side·h og M_stabil ≈ mg·bTyper, størrelser og faglige bruksområder
Trefot finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Standard metalltrefot
Begerglass og trådnett over brenner.
Lav trefot
Lavere tyngdepunkt og kort varmeavstand.
Høy trefot
Mer plass til brenner, men større veltearm.
Trefot med ringtop
Vanlig støtte for nett eller triangel.
Stativ med ringklemme
Mer justerbart alternativ for avanserte oppsett.
| Variant | Bruk | Begrensning |
|---|---|---|
| Lav trefot | stabil enkel oppvarming | stor brenner eller høyt utstyr |
| Høy trefot | plass under beholder | tung sideforskjøvet last |
| Trefot + trådnett | begerglass og jevnere varme | digel ved gløding |
| Trefot + leirtriangel | digel | flatt begerglass |
| Stativring | justerbar høyde og flere komponenter | raskt enkelt skoleoppsett |
Slik velger du riktig variant og arbeidsbetingelser
Velg trefot ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Beholderens bunn
Flat beholder bruker nett; digel trenger triangel; rundkolbe trenger annen støtte.
Last og diameter
Toppring og benstilling må bære massen med god margin.
Varmekilde
Høyde og åpning må passe brenner og sikker lufttilførsel.
Arbeidsområde
Slanger, håndtak og naboutstyr må ikke trekke eller kollidere.
Stabilt før oppvarming betyr ikke stabilt under hele forsøket
Væske kan koke, slanger kan beveges, glass kan forskyves og metallet kan utvide seg. Kontroller oppsettet på nytt etter at alle komponenter er montert.
Korrekt bruk av Trefot
Korrekt bruk av trefot begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Plasser på plan varmefast benk
Fjern papir, kabler og brennbart materiale.
Inspiser ben og skjøter
Ingen bøying, løs sveis eller ustabil fot.
Velg riktig mellomstøtte
Trådnett for flatbunnet glass eller triangel for digel.
Sentrer beholderen
Tyngdepunktet skal ligge over midten.
Plasser brenner uten slangedrag
Slangen skal ikke løfte eller trekke oppsettet.
Test stabilitet kaldt
Trykk lett fra flere retninger uten å vippe.
Tenn og juster varme
Hold håndtak og åpninger i sikker retning.
Slukk og la avkjøle
Flytt ikke trefot, nett eller kar før de er håndterbare.
Trefottrener: last og benstilling
Juster lastmasse og benradius. Modellen viser hvorfor tung last og smal støtteflate gir høyere veltebelastning.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For trefot er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Trepunktstøtte
Tre føtter definerer alltid ett plan og reduserer vipping.
Støttepolygon
Trekanten mellom føttene avgrenser stabilitetsområdet.
Tyngdepunkt
Høyde og sideplassering styrer veltende moment.
Friksjon
Føtter kan gli på glatt eller våt benk.
Termisk ekspansjon
Metallet endrer mål og kan påvirke kontakt med nett.
Varmeledning
Ben og ring blir varme selv uten direkte flamme.
Konveksjonsplume
Varm gass stiger og kan varme håndtak eller kabler over oppsettet.
Slangebelastning
Gasslange kan påføre sidekraft og moment.
Dynamisk koking
Bobler og omrøring flytter masse og kan redusere marginen.
Redundans
En skadet fot kan ikke kompenseres ved å stable tilfeldige gjenstander.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For trefot må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Skjev fot | vipping | rett ut eller kasser |
| Usentrert last | lav stabilitetsmargin | sentrer beholder |
| Glatt benk | glidning | tørr og stabil flate |
| For liten toppring | beholder kan falle | velg riktig størrelse |
| Slange i strekk | sidekraft | legg slangen med slakk |
| Feil høyde | dårlig flammekontakt | tilpass stativ og brenner |
Resultatet må tolkes, ikke bare avleses
Utstyret skal vurderes som del av et samlet målesystem og en dokumentert arbeidsprosess. Materiale, renhet, temperatur, geometri, brukerhandling, prøveegenskaper og kontrollmålinger må sees i sammenheng før resultatet kan kalles pålitelig. I et godt forsøk må trefot vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer trefot, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Begerglass settes direkte på ring | lokal glassbelastning | bruk trådnett |
| Trefoten flyttes varm | brannskade og søl | la avkjøle |
| Rundkolbe legges ustøtt | ruller/faller | bruk kolbering eller klemme |
| Brennerslange krysser gangvei | snuble- og veltefare | før slange sikkert |
| Last står utenfor midten | veltemoment | sentrer |
| Våt benk under varm trefot | glidning og damp | tørk før start |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for trefot omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Varmt metall
Ser kaldt ut; merk og bruk tang/hanske.
Åpen flamme
Bind hår, fjern brennbart og ha slukkemiddel.
Glassbrudd
Vernebriller og riktig mellomstøtte.
Gasslange
Kontroller lekkasje og slakk.
Søl
Ikke plasser oppsett nær benkkant.
Evakuering
Brenner skal kunne slukkes uten å gripe over flammen.
Stopp ved vipping, glidning, deformert nett, flamme utenfor beholderbunnen, gasslekkasje eller glass som beveger seg
Steng gassen, ikke grip direkte i varmt utstyr, og stabiliser først etter at varmen er fjernet og systemet er trygt.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til trefot. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Børst av rester etter avkjøling
Unngå korrosjon og røyk ved neste bruk.
Kontroller sveiser og føtter
Kasser ved sprekk eller permanent bøying.
Oppbevar uten tung last
Reduser deformasjon.
Hold føttene tørre og rene
Bevar friksjon.
Merk varmt utstyr
Forebygg at andre tar på det.
Trefot eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Trefot er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Trefot | enkelt selvstående varmeoppsett | fin høydejustering |
| Stativ og ring | justerbar høyde og flere klemmer | rask enkel oppvarming |
| Varmeplate | flammefri oppvarming | demonstrasjon av flamme |
| Varmemantel | rundkolbe og jevn varme | flat begerstøtte |
| Leirtriangel | digel på trefot/ring | begerglass |
Det elever ofte søker etter om Trefot
Hva brukes trefot til?
Til å holde trådnett, triangel og varmebestandige beholdere over en brenner.
Hvorfor har den tre ben?
Tre kontaktpunkter definerer ett plan og reduserer vipping på en litt ujevn flate.
Kan begerglass stå direkte på trefoten?
Det bør normalt stå på egnet trådnett som fordeler last og varme.
Hvordan unngås velting?
Sentrer lasten, bruk bred stabil benstilling, lavt tyngdepunkt og slakk slange.
Blir trefoten varm?
Ja, ring og ben leder varme og skal behandles som varme etter forsøket.
Hva brukes med digel?
Et leirtriangel eller annen spesifisert varmefast støtte.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere trefot, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar stabilitet med moment.
Hvorfor trådnett?
Planlegg oppvarming av begerglass.
Drøft tyngdepunkt.
Hva kjennetegner karakter 6-svar?
Karakter 2–3
Kjenner igjen trefot og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva skal ligge mellom et begerglass og en vanlig trefot ved flammeoppvarming?
Relevante forsøk i kjemi, biologi og fysikk
Trefot inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Oppvarming av løsning
Begerglass på trådnett.
Fordampning
Skål på egnet støtte.
Gløding
Digel på leirtriangel.
Flammeprøveoppsett
Stabil arbeidsflate rundt brenner.
Demonstrasjon av konveksjon
Kontrollert varme under transparent kar.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Norsk veiledning om risikovurdering, varme, brannfare og sikker laboratoriepraksis.
Faglige retningslinjer for sikker oppvarming og organisering av laboratoriearbeid.
Kompetansemål om å planlegge og gjennomføre forsøk, estimere usikkerhet, vurdere feilkilder og bruke sikkerhetsdatablad.
Kompetansemål om valg, kontroll, vedlikehold, sporbarhet, HMS og dokumentasjon av laboratorieutstyr.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
