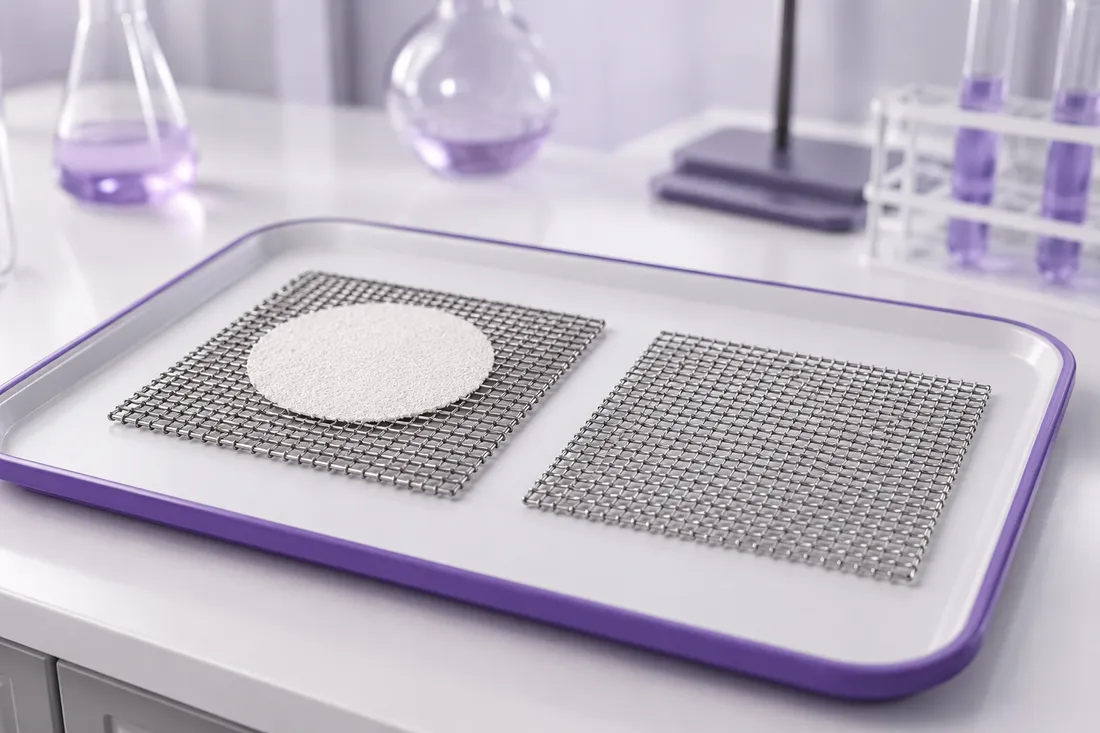

Hva er Trådnett, og hva brukes det til?
Et trådnett er en varmebestandig metallnetting, ofte med et keramisk eller fiberbasert senter, som legges på en trefot eller stativring for å støtte flatbunnet laboratorieglass og spre varmen fra en brenner over et større område. I et godt forsøk må trådnett vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Metalltrådene leder varme sideveis, mens det keramiske senteret absorberer og redistribuerer strålings- og konveksjonsvarme. Nettet reduserer direkte punktkontakt mellom flamme og glass, men kan fortsatt gi store temperaturgradienter dersom flammen er for kraftig, glasset er kaldt eller nettet er skadet. I et godt forsøk må trådnett vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Trådnett brukes ved oppvarming av begerglass, flatbunnede kolber og enkelte fordampningsskåler over Bunsenbrenner. Det fungerer både som mekanisk støtte og varmefordeler. For digler brukes vanligvis leirtriangel, og for rundkolber brukes mantel, bad eller klemmer. I et godt forsøk må trådnett vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Trådnett = metallisk mellomstøtte som bærer flatbunnet glass og fordeler brennervarme
Trådnett beskytter ikke mot all termisk sjokk og skal ikke brukes dersom nettet er rustet, bøyd, revnet eller har løs keramisk masse. Eldre nett kan historisk ha inneholdt asbest; ukjent gammelt utstyr skal ikke brukes før det er identifisert og håndtert etter lokal prosedyre. I et godt forsøk må trådnett vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Metallgitter
- bærer last og leder varme
- Keramisk senter
- sprer varme over større areal
- Plassering
- på trefot eller stativring
- Begrensning
- erstatter ikke gradvis oppvarming og helt glass
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Trefot, Bunsenbrenner, Begerglass, Flatbunnet kolbe.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva trådnett kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Metallnetting
Gir mekanisk styrke og sideveis varmeledning.
Keramisk senter
Øker varmefordeling og skjermer direkte flamme.
Kanttråd
Holder nettet flatt og beskytter ytterkant.
Maskestørrelse
Påvirker luftstrøm og kontakt.
Kontaktflate
Bærer glasset og må være plan.
Oksidasjonssone
Endrer seg ved gjentatt sterk varme.
Varmefluks og temperaturgradient
Temperaturstigningen i glasset avhenger av netto varmefluks, masse og varmekapasitet. Nettet øker arealet som mottar varme, men et lite glødende punkt eller skadet senter kan fortsatt skape lokal temperaturforskjell og strekkspenning. I et godt forsøk må trådnett vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
dT/dt ≈ P_netto/(m·c_p)Typer, størrelser og faglige bruksområder
Trådnett finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Metallnett med keramisk senter
Vanlig støtte for begerglass over flamme.
Rent metallnett
Mekanisk støtte og moderat varmefordeling.
Keramisk trekant/plate
Spesialstøtte for digel eller høy temperatur.
Rustfritt nett
Bedre korrosjonsmotstand i enkelte miljøer.
Flammefri varmeplate
Alternativ uten nett og åpen flamme.
| Variant | Bruk | Begrensning |
|---|---|---|
| Keramisk senter | jevne flatbunnede glasskar | direkte digelgløding |
| Rent metallnett | mild oppvarming og støtte | høy lokal flamme |
| Leirtriangel | digel | begerglass |
| Varmeplate | kontrollert flammefri varme | åpen-flammeøvelse |
| Varmemantel | rundkolbe | flatbunnet begerglass |
Slik velger du riktig variant og arbeidsbetingelser
Velg trådnett ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Beholdertype
Flat bunn må ha stabil kontakt; rundkolbe trenger annen støtte.
Diameter og last
Nettet skal dekke ringen og bære massen uten nedbøyning.
Temperatur
Keramisk senter og metall må tåle forventet varme.
Kjemisk miljø
Søl av syrer, salter og oksidasjonsmidler kan korrodere nettet.
Et glødende senter er et varselsignal om høy lokal varme
Reduser flammen og vurder avstand. Selv med nett kan glasset få hotspot, særlig dersom bunnen er tykk, våt eller skadet.
Korrekt bruk av Trådnett
Korrekt bruk av trådnett begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Inspiser nettet kaldt
Se etter rust, brudd, løs keramikk og deformasjon.
Plasser sentrert på trefot/ring
Alle kanter skal ha stabil støtte.
Sett rent tørt glass midt på
Bunnen skal ha jevn kontakt.
Plasser brenner under senter
Slangen skal ha slakk og flammen fri luft.
Start med moderat varme
Øk gradvis mens væsken rører eller sirkulerer.
Observer nett og glass
Stopp ved glødende hotspot, vipping eller sprekklyd.
Slukk før demontering
Ikke trekk ut nettet mens kar står varmt.
La avkjøle og merk varmt
Bruk tang ved nødvendig flytting.
Trådnett-trener: effekt og kontaktareal
Juster brennereffekt og kontaktareal. Modellen illustrerer hvordan varmefluksen øker når mye effekt konsentreres på et lite område.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For trådnett er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Varmeledning
Metall sprer energi fra senter mot kant.
Strålingsabsorpsjon
Keramisk materiale absorberer flamme- og glødestråling.
Konveksjon
Varme gasser passerer gjennom maskene og rundt beholderen.
Kontaktmotstand
Ujevn bunn eller bøyd nett gir varierende varmeoverføring.
Termisk treghet
Keramisk senter fortsetter å avgi varme etter at flammen slukkes.
Oksidasjon
Metall svekkes og flasser ved gjentatt høy temperatur.
Saltkorrosjon
Kjemikaliesøl kan akselerere korrosjon under oppvarming.
Glasspenning
Ulik temperatur mellom bunn og sidevegg kan gi brudd.
Lufttilførsel
For tett/feilplassert nett kan påvirke flammeforbrenning.
Historisk asbest
Eldre ukjent nett må identifiseres, ikke børstes eller knuses.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For trådnett må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Bøyd nett | ustabilt glass og ujevn varme | bytt eller rett bare kaldt etter prosedyre |
| Løs keramikk | hotspot og partikler | kasser |
| Rust | redusert styrke | kasser |
| Søl på nett | røyk og korrosjon | rengjør kaldt |
| For liten diameter | dårlig støtte | velg større |
| Feil flammeplassering | lokal varme | sentrer og reduser |
Resultatet må tolkes, ikke bare avleses
Utstyret skal vurderes som del av et samlet målesystem og en dokumentert arbeidsprosess. Materiale, renhet, temperatur, geometri, brukerhandling, prøveegenskaper og kontrollmålinger må sees i sammenheng før resultatet kan kalles pålitelig. I et godt forsøk må trådnett vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer trådnett, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Kald væske helles i varmt glass | termisk sjokk | temperer eller avkjøl |
| Nettet tas med bar hånd | forbrenning | bruk tang/hanske |
| Digel settes på vanlig nett | ustabil høytemperaturbruk | bruk triangel |
| Skadet keramisk senter brukes | hotspot | kasser nettet |
| Brenner står skjevt | ujevn varme og slangedrag | sentrer |
| Ukjent gammelt nett børstes | mulig fiberfrigivelse | isoler og vurder materiale |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for trådnett omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Varm overflate
Nettet forblir varmt lenge etter flammen.
Åpen flamme
Fjern brennbart og bind hår.
Glassbrudd
Vernebriller og avstand ved sprekklyd.
Ukjent fiber
Ikke bruk eller bearbeid før materialet er identifisert.
Kjemikaliesøl
Slukk, avkjøl og rengjør etter SDS.
Gass
Kontroller slange og steng ventil etter bruk.
Stopp ved glødende lokalt punkt, løs keramikk, røyk fra søl, vipping, kraftig rust eller sprekklyd fra glasset
Steng gassen, hold avstand og la hele oppsettet avkjøles før det sikres og det skadde utstyret tas ut av bruk.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til trådnett. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Børst lett først når kaldt
Unngå aerosol og skade.
Hold tørt
Reduser rust.
Oppbevar flatt
Unngå bøying.
Kontroller før hver bruk
Se særlig på senter og kant.
Kasser ved ukjent fibersenter
Følg lokal HMS-prosedyre.
Trådnett eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Trådnett er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Trådnett | flatbunnet glass over flamme | digelgløding |
| Leirtriangel | digel ved høy varme | begerglass |
| Varmeplate | flammefri kontrollert varme | oppsett med Bunsenbrenner |
| Varmemantel | rundkolbe | flat begerbunn |
| Sandbad | jevn omsluttende varme | rask direkte flamme |
Det elever ofte søker etter om Trådnett
Hva brukes trådnett til?
Til å støtte flatbunnet glass og fordele varme over et større område.
Hvorfor har noen nett keramisk senter?
Det absorberer og sprer varme og reduserer direkte flammekontakt.
Kan trådnett hindre termisk sjokk?
Det reduserer hotspot, men kan ikke hindre brudd ved kaldt glass, våt bunn eller rask varme.
Blir trådnettet varmt?
Ja, og det kan holde varme lenge etter at flammen er slukket.
Kan en digel stå på trådnett?
Vanligvis brukes leirtriangel eller annen spesifisert støtte ved gløding.
Hva gjør man med gammelt ukjent nett?
Det tas ut av bruk og materialet vurderes; det skal ikke børstes eller knuses.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere trådnett, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar hvordan nettet fordeler varme.
Hvorfor kan glass fortsatt sprekke?
Planlegg oppvarming.
Drøft varmefluks.
Hva kjennetegner karakter 6-svar?
Karakter 2–3
Kjenner igjen trådnett og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva er hovedfunksjonen til trådnett under et begerglass?
Relevante forsøk i kjemi, biologi og fysikk
Trådnett inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Oppvarming av begerglass
Jevnere flammebelastning.
Fordampning
Støtte skål etter metode.
Konveksjonsforsøk
Kontrollert varme fra underlaget.
Løselighet
Gradvis oppvarming av vandig løsning.
Krystallisering
Konsentrer løsning uten punktflamme.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Metoder for termisk sjokk i laboratorieglass, relevant for varmefordeling og glassbrudd.
Offisiell laboratorieveiledning om varme, åpen flamme, glass og risikovurdering.
Kompetansemål om å planlegge og gjennomføre forsøk, estimere usikkerhet, vurdere feilkilder og bruke sikkerhetsdatablad.
Kompetansemål om valg, kontroll, vedlikehold, sporbarhet, HMS og dokumentasjon av laboratorieutstyr.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
