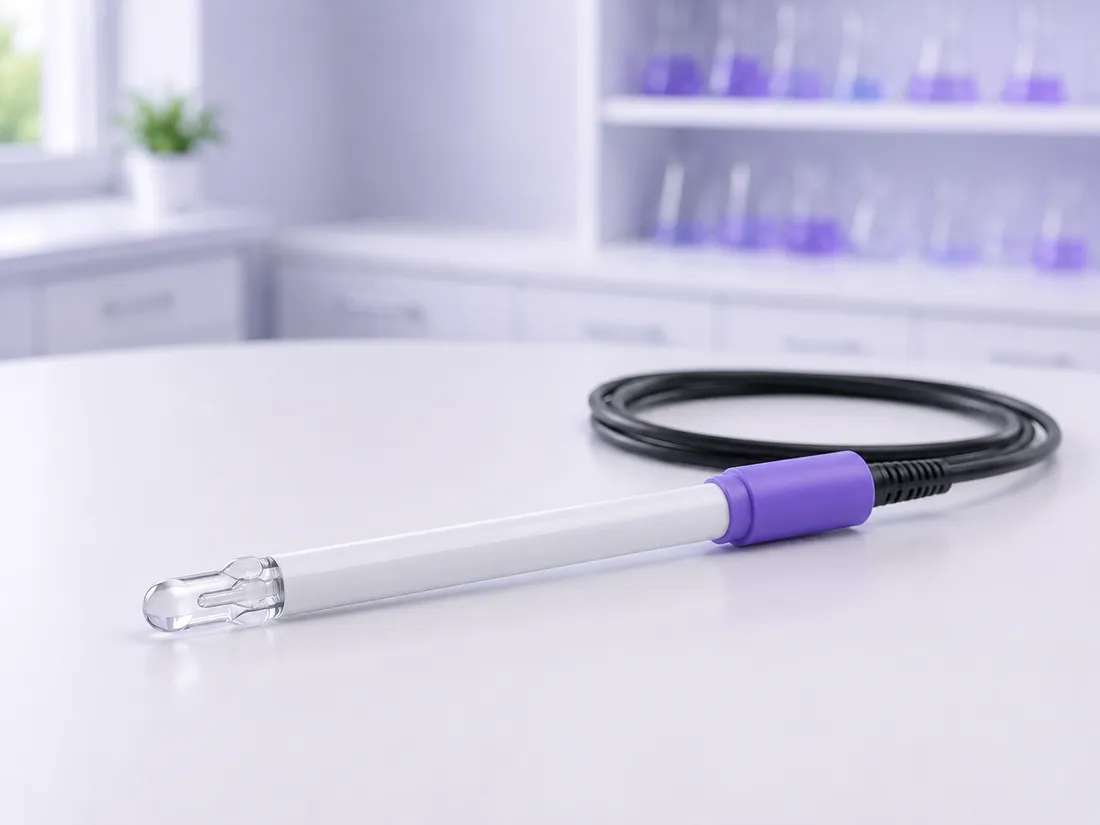

Hva er pH-elektrode, og hvorfor brukes det?
En kombinert pH-elektrode samler en pH-følsom glass-elektrode og en referanseelektrode i samme kropp. Den tynne glassmembranen utvikler et potensial som avhenger av hydrogenionaktiviteten på hver side av membranen, mens referansesystemet gir et stabilt sammenligningspotensial.
På glassoverflaten dannes et hydrert gel-lag der ionebytte kan skje. Referanseelektrolytten, ofte KCl, får kontakt med prøven gjennom en porøs junction. Dersom membranen tørker, junction tettes eller elektrolytten fortynnes, blir signalet tregt, ustabilt eller skjevt.
pH-elektrode = glassmembran og referansesystem som omsetter kjemisk aktivitet til elektrisk potensial
Elektroden må være egnet for prøven. Standardelektroder kan fungere dårlig i viskøse, proteinrike, ikke-vandige eller svært lavioniske medier.
- Membran
- spesialglass med hydrert overflate
- Referanse
- ofte Ag/AgCl
- Elektrolytt
- ofte konsentrert KCl
- Kritisk punkt
- junction mot prøven
Relaterte emner: pH-meter, kalibreringsbuffere, elektrokjemi, bufferløsninger.
Typer, modeller og når de brukes
Elektrodegeometri og junction velges etter prøvevolum, viskositet, temperatur, ionestyrke og risiko for tilsmussing.
Standard kombinasjonselektrode
Rutinemåling i rene, vandige løsninger.
Dobbelt junction
Reduserer direkte kontakt mellom prøve og intern referanse, nyttig ved enkelte reaktive prøver.
Åpen junction
Bedre kontakt i viskøse eller proteinrike prøver, men krever spesifikt vedlikehold.
Mikro- eller spydspiss
Små volum, halvfaste materialer eller punktmåling.
| Type eller variant | Best egnet til | Faglig begrensning |
|---|---|---|
| Keramisk junction | vanlige vannprøver og buffere | kan tettes av protein og partikler |
| Dobbelt junction | prøver som reagerer med sølvioner eller forurenser referansen | mer komplekst vedlikehold |
| Åpen junction | mat, jordslurry og viskøse prøver | høyere elektrolyttforbruk |
| Mikroelektrode | små prøvevolum | skjør og ofte langsommere stabilisering |
Slik velger du riktig utstyr og arbeidsmåte
Velg elektrode før du velger måleprosedyre. En god kalibrering kan ikke gjøre en fysisk uegnet elektrode egnet for prøven.
Prøvevolum
Membran og junction må kunne nedsenkes uten stor prøvefortynning.
Prøvematriks
Protein, olje, partikler og viskositet styrer junction og rengjøring.
Temperatur
Kontroller elektrodens temperaturområde og responstid.
Kjemisk kompatibilitet
Sterk base, HF og ikke-vandige medier kan kreve spesialglass eller annen sensor.
Glassmembranen er kjemisk aktiv og mekanisk skjør
Den skal ikke brukes som rørepinne, skrapes mot beholderen eller tørkes hardt.
Korrekt bruk av pH-elektrode
Elektroden må behandles som en elektrokjemisk sensor, ikke som et glassrør. Riktig hydrering og referansekontakt er like viktig som selve kalibreringen.
Kontroller lagringsløsningen
Membran og junction skal være fuktige og oppbevart etter produsentens krav.
Inspiser fysisk
Se etter sprekk, saltkrystaller, luftboble og blokkert junction.
Klargjør referansen
Åpne eventuelt påfyllingshull og kontroller elektrolyttnivå på refillbar elektrode.
Skyll og blot
Skyll med rent vann og blot forsiktig uten å gni membranen.
Kalibrer
Bruk ferske buffere og vurder slope og offset.
Mål med riktig dybde
Både membran og junction må ha kontakt med prøven; unngå bunnkontakt.
Rengjør etter matriks
Bruk spesifikk prosedyre for protein, olje, uorganisk belegg eller mikroorganismer.
Sett i lagringsløsning
Ikke la elektroden tørke mellom måleserier.
Elektrodetilstand: hydrering og junction
Juster membranhydrering og referanseforbindelse. Treneren viser hvordan to uavhengige problemer kan gi treg eller ustabil respons.
Nøyaktighet, kontroll og tolkning av resultater
Elektrodens kvalitet vurderes gjennom kalibreringsslope, offset, responstid, drift og kontrollmåling. En enkelt pH-verdi avslører ikke hvilken del som svikter.
| Faktor | Hvordan resultatet påvirkes | God praksis |
|---|---|---|
| Hydrering | Tørr membran reagerer langsomt | Rehydrer i anbefalt løsning |
| Junction | Tetting gir ustabilt referansepotensial | Rengjør eller velg annen junction |
| Elektrolytt | Lavt nivå eller feil konsentrasjon gir drift | Etterfyll med spesifisert løsning |
| Aldring | Slope og responstid forverres | Følg trend og bytt ved behov |
Lesbarhet er ikke det samme som kvalitet
En elektrode kan kalibrere tilsynelatende akseptabelt i fersk buffer, men fortsatt fungere dårlig i den reelle prøven. Kontroller derfor respons og stabilitet i relevant matriks.
Vanlige feilkilder og hvilken retning de kan gi
Feildiagnose bør skille mellom membran, referanse, kabel, meter og prøve. Ellers kan en elev bytte buffer når den egentlige feilen er tett junction.
| Feil eller avvik | Mulig konsekvens | Forebygging |
|---|---|---|
| Tørr lagring | Treg respons og dårlig slope | Rehydrer etter produsentens prosedyre |
| Lagring i avionisert vann | Elektrolytt lekker ut og referansen svekkes | Bruk anbefalt KCl-basert lagringsløsning |
| Tett junction | Drift og lang stabilisering | Rengjør etter matriks eller bytt elektrode |
| Luftboble ved membran | Ustabil kontakt | Rist forsiktig ned som et termometer etter produsentens råd |
| Hard tørking | Statikk og skade på gel-laget | Blot uten friksjon |
Risiko, vernetiltak og beredskap
Membranen kan knuse, og interne løsninger kan inneholde KCl og sølv/sølvklorid. Prøven kan være langt farligere enn elektroden og må risikovurderes separat.
Bruk vernebriller
Glassbrudd og prøvesprut kan oppstå.
Ikke bruk kraft
Elektroden skal ikke presses gjennom faste prøver uten spydmodell.
Håndter intern løsning
Søl og kassasjon følger produsentens og lokale rutiner.
Kabel og kontakt tørre
Fukt gir signalproblem og elektrisk skade.
Knust glassmembran tas ikke opp med fingrene
Sikre området, bruk egnet verktøy og håndter prøven og elektrodens innhold som spesifisert av laboratoriet.
Rengjøring, kontroll og oppbevaring
Systematisk vedlikehold tilpasses prøven. En universell skylling er ikke nok for olje, protein og mineralbelegg.
Daglig lagring
Sett membran og junction i anbefalt løsning.
Saltkrystaller
Skyll utvendige KCl-krystaller med rent vann; de er vanlige ved fordamping.
Matrisspesifikk rengjøring
Bruk enzym, løsemiddel eller syre bare etter produsentens prosedyre.
Dokumenter ytelse
Slope, offset og responstid viser utviklingen over levetiden.
Standard, dobbelt-junction eller åpen pH-elektrode?
Forskjellen ligger særlig i kontakten mellom referanseelektrolytt og prøve.
| Utstyr | Velg dette når | Ikke førstevalg når |
|---|---|---|
| Standard keramisk | rene vannbaserte prøver | proteinrik eller tett slurry |
| Dobbelt junction | prøver som kan forurense intern referanse | svært enkel rutinemåling der kostnad prioriteres |
| Åpen junction | viskøs, halvfast eller proteinrik prøve | prøver som krever lavt elektrolyttforbruk |
| Mikroelektrode | dråper og små beholdere | store volum og robust elevbruk |
Sensorspørsmål, modellsvar og karakter 6-nivå
På høyt nivå forklarer eleven at pH-signalet krever både selektiv membranrespons og et stabilt referansepotensial.
Hvorfor lagrer du ikke elektroden i avionisert vann?
Hva kan gi treg respons i en proteinprøve?
Karakter 2–3
Kjenner igjen ph-elektrode og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva er nødvendig for et stabilt pH-signal?
Forsøk og situasjoner der utstyret brukes
Elektrodetyper tilpasses alt fra rent vann til mat, jord og mikrovolum.
Vandig kjemi
Standard kombinasjonselektrode i buffer- og syre-baseforsøk.
Mat og gel
Spyd- eller åpen-junction-elektrode.
Jordslurry
Robust junction og kontrollert prøvepreparering.
Mikrovolum
Mikroelektrode i små rør eller dråper.
Kilder, standarder og videre lesing
Kildene under brukes som faglig kontrollgrunnlag. Det konkrete produktets bruksanvisning, sikkerhetsdatablad og skolens lokale rutiner gjelder alltid foran generelle råd.
Gjeldende standard for glassmembranbaserte pH-sensorer og terminologi.
Primær prosedyrekilde for håndtering, kalibrering og rengjøring.
Metrologisk bakgrunn for pH og standardisering.
