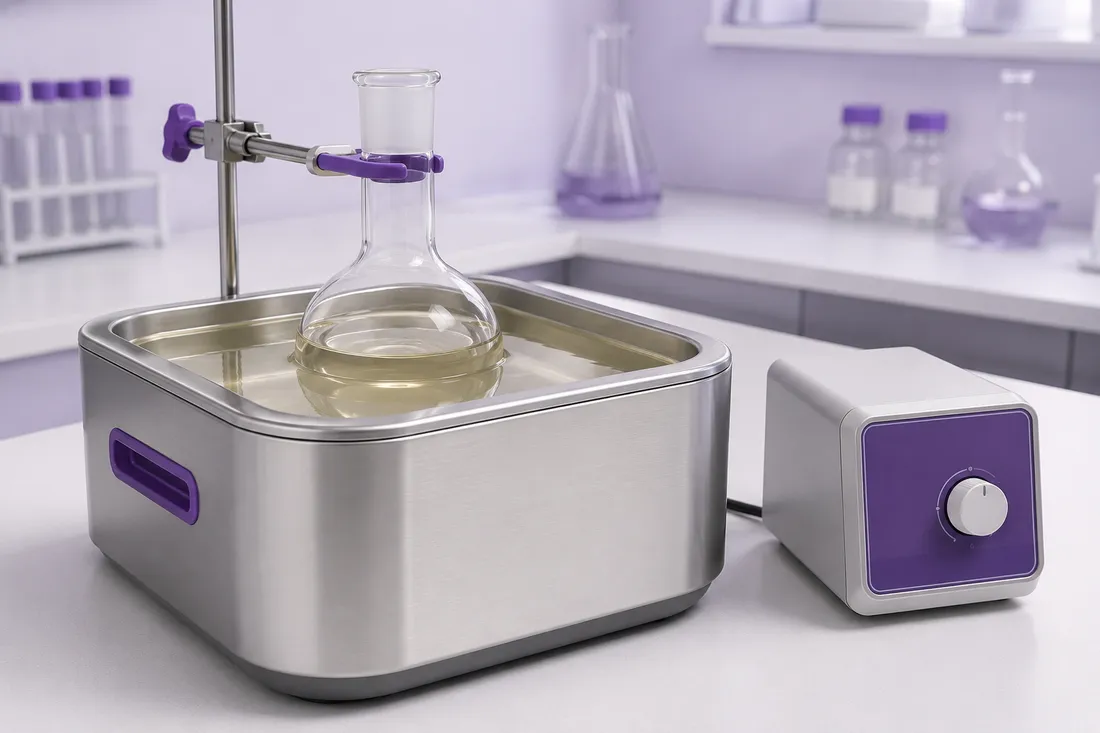

Hva er Oljebad, og hva brukes det til?
Et oljebad er et oppvarmingsbad der en varmebestandig olje overfører energi fra varmeplate eller badenhet til en kolbe eller prøvebeholder. I et godt forsøk må oljebad vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Oljen gir stor kontaktflate og konvektiv varmeoverføring. Badets temperatur bestemmes av tilført effekt, varmetap, oljevolum, omrøring og termisk respons i beholder og prøve. I et godt forsøk må oljebad vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Oljebad brukes når vannbadets temperaturgrense er for lav og jevn oppvarming av rundkolbe eller reaksjonsbeholder er ønsket. Det brukes ikke over oljens spesifiserte temperatur- og sikkerhetsgrenser. I et godt forsøk må oljebad vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Oljebad = et oljebad er et oppvarmingsbad der en varmebestandig olje overfører energi fra varmeplate eller badenhet til en kolbe eller prøvebeholder
Olje kan antennes eller brytes ned. Vann i varm olje kan gi kraftig sprut, og kolben må støttes separat slik at den ikke flyter, tipper eller hviler på varmeelementet. I et godt forsøk må oljebad vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Oljetyper
- silikonolje og egnet mineralolje
- Fordel
- stor kontaktflate og temperatur over 100 °C
- Kritisk kontroll
- temperatursensor og badnivå
- Hovedrisiko
- sprut, røyk, nedbrytning og brann
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Varmeplate, Varmemantel, Rundkolbe, Brannslukningsapparat.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva oljebad kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Badekar
Holder olje med sikker frihøyde.
Olje
Varmeoverføringsmedium med definert temperaturområde.
Varmeelement
Tilfører elektrisk energi.
Temperatursensor
Måler badet nær prøven.
Omrøring/sirkulasjon
Reduserer temperaturgradienter.
Stativ og klemme
Holder kolben uavhengig av badet.
Energibalanse og oppvarmingshastighet
Temperaturstigningen bestemmes av netto effekt dividert med samlet varmekapasitet. Olje, kar, kolbe og prøve må alle varmes. I et godt forsøk må oljebad vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
dT/dt ≈ (P_in − P_tap)/(Σm_i c_i)Tre visualiseringer som forklarer Oljebad
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
Oljebadet brukes når en prøve trenger jevn varme over et temperaturområde som kan ligge over vannets kokepunkt. Oljen omslutter en stor del av kolben og gir bedre kontakt enn luft, men badet har betydelig termisk treghet. Temperaturen kan fortsette å stige etter at effekten reduseres. Valg av silikonolje eller mineralolje må bygge på temperaturgrense, viskositet, flammepunkt, kjemisk stabilitet og lokal prosedyre. Oljen skal ikke forurenses med vann eller reaktive kjemikalier; vann kan gi kraftig sprut ved høy temperatur. Kolben må støttes mekanisk og ikke hvile direkte på varmeelementet. Temperaturføleren plasseres i badet nær, men uten å berøre, kolben eller bunnen. En sterk besvarelse drøfter varmeoverføring, badets uniformitet, oversving, nedsenkingsdybde, væskenivå, oksidasjon av olje og brannberedskap.
Sirkulerende varme i væskebad
Oljen overfører varme til kolben over en stor kontaktflate og reduserer lokale temperaturtopper.
Temperaturrespons og oversving
Bad, kolbe og prøve har termisk treghet og kan fortsette å varmes etter effektendring.
Bad, sensor og kolbestøtte
Skissen viser nedsenkingsdybde, nivå og temperaturmåling.
Typer, størrelser og faglige bruksområder
Oljebad finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Silikonoljebad
Bredt temperaturområde og god stabilitet.
Mineraloljebad
Rimeligere ved moderate temperaturer.
Omrørt bad
Bedre uniformitet og kontroll.
Statisk bad
Enklere, men større gradienter.
Elektronisk badenhet
Integrert varme og regulering.
| Variant | Bruk | Begrensning |
|---|---|---|
| Silikonolje | høyere temperatur og stabilitet | ukjent kompatibilitet |
| Mineralolje | moderat temperatur | langvarig svært høy temperatur |
| Omrørt bad | presis uniformitet | åpent sprutende oppsett |
| Statisk bad | enkel oppvarming | kritisk temperaturkartlegging |
| Varmemantel | rundkolbe uten væskebad | behov for visuell badkontakt |
Slik velger du riktig variant og arbeidsbetingelser
Velg oljebad ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Temperaturområde
Velg olje med sikker margin til flammepunkt og nedbrytning.
Kjemisk kompatibilitet
Søl fra reaksjonen må ikke reagere med oljen.
Kolbegeometri
Bad og støtte må gi riktig nedsenkingsdybde.
Kontrollkrav
Kritisk temperatur krever sensor, omrøring og kalibrering.
Sensoren må måle badet – ikke varmeplaten
En føler som berører bunnen kan vise en lokal høy temperatur som ikke representerer oljen rundt prøven.
Korrekt bruk av Oljebad
Korrekt bruk av oljebad begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Velg olje og bad etter måltemperatur
Dokumenter produsentens grense.
Kontroller kar, olje og sensor
Ingen vann, grums, misfarging eller skade.
Monter kolben i separat stativ
Riktig høyde før oppvarming.
Fyll badet med ekspansjonsmargin
Nivået stiger når kolben senkes og oljen varmes.
Plasser sensor nær prøven
Ikke mot bunn eller vegg.
Start lav effekt og eventuell omrøring
Følg temperatur og oversving.
Hold bad og oppsett under kontinuerlig tilsyn
Stopp ved røyk eller ukontrollert stigning.
Avkjøl før demontering
Unngå oljesøl og varm kontakt.
Oljebadtrener: effekt, masse og temperatur
Juster effekt, oljevolum og samlet varmekapasitet. Modellen viser forventet temperaturhastighet før varmetap og oversving tas med.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For oljebad er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Varmekapasitet
Stort oljevolum gir tregere temperaturendring.
Viskositet
Påvirker naturlig og tvungen konveksjon.
Termisk ekspansjon
Oljenivået stiger ved oppvarming.
Flammepunkt
Temperatur der damp kan antennes under definert test.
Oksidasjon
Langvarig varme kan danne mørke nedbrytningsprodukter.
Temperaturgradient
Bunn og kant kan avvike fra området rundt prøven.
Oversving
Treghet gir videre oppvarming etter redusert effekt.
Vannforurensning
Kan koke lokalt og sprute olje.
Varmebro
Klemme og kolbehals leder varme ut.
Nedsenking
Kontaktareal påvirker varmeoverføringen.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For oljebad må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Sensor ved bunnen | måler varm sone | flytt nær prøven |
| Ingen omrøring | store gradienter | omrør/sirkuler |
| For mye olje | overløp ved nedsenking | ekspansjonsmargin |
| Vann i olje | sprut og ustabilitet | tørr olje og utstyr |
| Høy startffekt | oversving | ramp gradvis |
| Gammel mørk olje | ukjent egenskap | bytt etter rutine |
Resultatet må tolkes, ikke bare avleses
Et pålitelig resultat krever at utstyr, prøve, geometri, temperatur eller biologisk arbeidskjede vurderes som ett system. Flere repetisjoner kan redusere tilfeldig variasjon, men fjerner ikke en systematisk metodefeil. I et godt forsøk må oljebad vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer oljebad, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Kolben står på bunnen | lokal overoppheting | separat klemme |
| Olje over spesifikasjon | røyk/brann | sikker temperaturmargin |
| Vannholdig glass senkes i varm olje | sprut | tørk helt |
| Åpen flamme nær olje | antennelse | flammefri varmekilde |
| Varm olje helles ut | forbrenning | avkjøl |
| Søl får ligge på varmeplate | røyk og brann | stopp, avkjøl og rengjør |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for oljebad omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Varm olje
Briller, frakk og varmebeskyttelse.
Brannfare
Flammefri kilde og egnet slukkemiddel.
Søl
Sekundær oppsamling og absorbering etter SDS.
Røyk
Stopp og bruk avtrekk; vurder nedbrytning.
Kolbestøtte
Stativ skal bære hele apparatet.
Avfall
Brukt olje sorteres som kjemisk avfall etter lokal plan.
Stopp ved røyk, skarp lukt, ukontrollert temperatur, vannsprut, oljelekkasje, ustabil kolbe eller brann
Kutt strømmen, ikke flytt varmt bad, hold personer unna og bruk laboratoriets brann- og sølprosedyre.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til oljebad. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Filtrer/bytt olje etter rutine
Fjern partikler og nedbrytning.
Hold lokk på ved lagring
Reduser støv og vann.
Kontroller sensor
Kalibrering og kabeltilstand.
Rengjør kar kaldt
Ingen oljefilm på varmeplate.
Før temperaturlogg
Spor oversving og aldring.
Oljebad eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Oljebad er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Oljebad | jevn varme over 100 °C | arbeid uten brannplan |
| Vannbad | skånsom begrenset temperatur | høy temperatur |
| Sandbad | tørr robust varme | presis uniformitet |
| Varmemantel | rundkolbe uten væske | flere ulike beholdere |
| Tørrblokk | rør i definerte brønner | stor kolbe |
Det elever ofte søker etter om Oljebad
Hva er et oljebad?
Et bad med varmebestandig olje som gir jevn varmeoverføring til en prøvebeholder.
Hvorfor ikke bruke vann?
Oljebad kan nå temperaturer over vannets praktiske grense.
Hvor plasseres temperaturføleren?
I oljen nær prøven, uten kontakt med bunn eller vegg.
Hvorfor er vann i olje farlig?
Det kan koke plutselig og sprute varm olje.
Kan åpen flamme brukes?
Vanligvis nei; flammefri varmekilde og risikovurdering er nødvendig.
Hva er oversving?
At temperaturen fortsetter forbi ønsket verdi på grunn av termisk treghet.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere oljebad, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar hvorfor oljebadet er tregt.
Drøft sensorplassering.
Hvorfor må kolben klemmes?
Vurder gammel olje.
Hva viser toppsvar?
Karakter 2–3
Kjenner igjen oljebad og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva er riktig sensorplassering?
Relevante forsøk i kjemi, biologi og fysikk
Oljebad inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Reflux
Jevn oppvarming av rundkolbe.
Destillasjon
Kontrollert temperatur uten flamme.
Kinetikk
Stabil temperatur over tid.
Kalibrering
Kartlegge badets uniformitet.
Viskositetsstudie
Undersøke temperaturavhengig strømning.
