Hva er UV-Vis-spektrofotometer, og hva brukes det til?

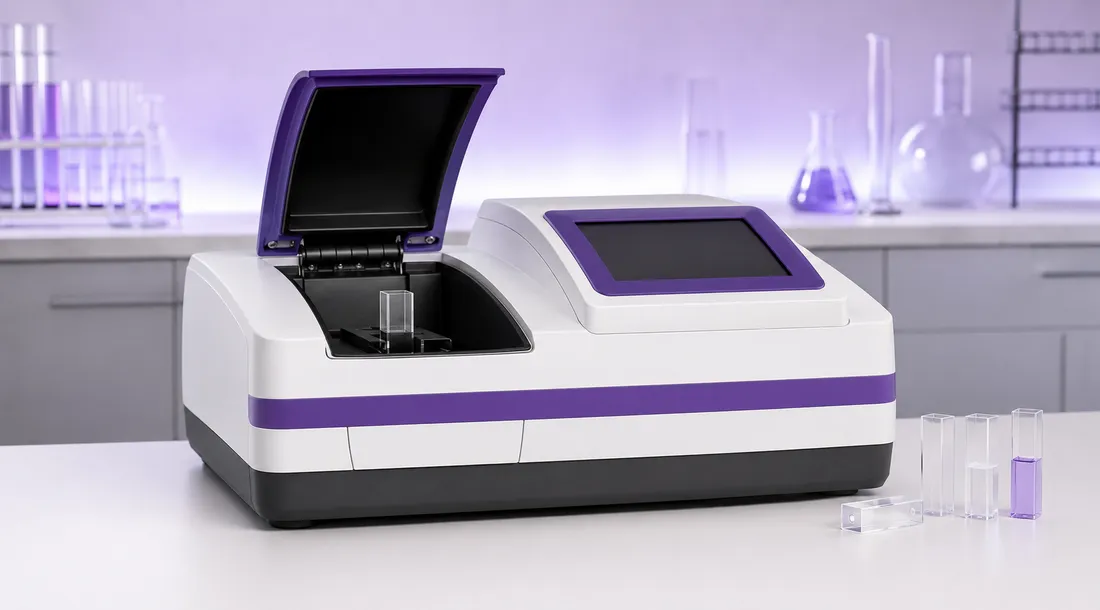

Et UV-Vis-spektrofotometer er et optisk måleinstrument som sender ultrafiolett eller synlig lys gjennom en prøve og måler hvor stor del av lyset som absorberes eller transmitteres ved valgte bølgelengder.
Instrumentet sammenligner innkommende lysintensitet I0 med transmittert intensitet I. Transmittans er I/I0, mens absorbans er den negative tierlogaritmen av transmittansen. I et egnet konsentrasjonsområde er absorbansen proporsjonal med konsentrasjon og optisk veilengde.
UV-Vis brukes til konsentrasjonsbestemmelse, reaksjonskinetikk, spektral identifikasjon, likevektsstudier og kvalitetskontroll. Metoden krever at analytten eller et reaksjonsprodukt absorberer ved valgt bølgelengde.
UV-Vis-spektrofotometer = optisk instrument som måler absorbans eller transmittans som funksjon av bølgelengde
Metoden gir ikke automatisk selektiv analyse dersom flere stoffer absorberer likt. Grumsete prøver, høy absorbans, kjemisk ustabilitet og feil blank kan gjøre resultatet upålitelig.
- Målesignal
- absorbans A eller transmittans T
- Spektralområde
- UV og synlig lys
- Prøveholder
- kuvette med kjent veilengde
- Kvantitering
- standardserie eller kjent ε
Relaterte emner: kuvette, mikropipette, kalibreringskurve, Beer-Lambert.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva uv-vis-spektrofotometer kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Lyskilde
Deuterium-, xenon- eller wolframkilde dekker relevante bølgelengder.
Monokromator
Gitter eller filter velger et smalt bølgelengdeområde.
Kuvetteholder
Plasserer prøven med definert retning og optisk veilengde.
Detektor
Omdanner transmittert lys til elektrisk signal.
Referansekanal
I dobbeltstråleinstrument korrigeres kildevariasjon mot referanse.
Programvare
Styrer bølgelengde, blank, spektrum, kalibrering og datalagring.
Beer–Lamberts lov
I lineært område er absorbansen proporsjonal med molar absorptivitet, optisk veilengde og konsentrasjon. Avvik oppstår blant annet ved høy konsentrasjon, kjemiske likevekter og strølys.
A = −log₁₀(I/I₀) = ε · l · cTyper, størrelser og faglige bruksområder
UV-Vis-spektrofotometer finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Enkeltstråle
Måler blank og prøve sekvensielt; vanlig i undervisning.
Dobbeltstråle
Sammenligner prøve og referanse kontinuerlig.
Skannende instrument
Måler spektrum over et bølgelengdeområde.
Mikroplate-leser
Måler mange små brønner, men med annen optisk geometri.
| Variant | Bruk | Begrensning |
|---|---|---|
| Synlig spektrofotometer | fargede prøver i synlig område | UV-absorpsjon |
| UV-Vis | både UV og synlig analyse | prøver som ikke absorberer |
| Dioderekke | raskt helt spektrum | enkel rimelig rutineavlesning |
| Mikrovolum | svært små prøvemengder | grumsete eller inhomogen prøve |
Slik velger du riktig variant og arbeidsbetingelser
Velg uv-vis-spektrofotometer ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Bølgelengde
Velg λmax eller annen selektiv bølgelengde etter spektrum og interferenser.
Kuvettemateriale
Kvarts kreves vanligvis i UV; vanlig glass eller plast kan absorbere UV.
Absorbansområde
Fortynn slik at standarder og ukjent ligger i instrumentets lineære område.
Kjemisk stabilitet
Kontroller pH, kompleksdannelse, reaksjonstid og temperatur.
Blank skal ligne prøvematrisen
Blanken bør inneholde løsemiddel og alle reagenser unntatt analytten. Ellers korrigeres bakgrunnen feil.
Korrekt bruk av UV-Vis-spektrofotometer
Korrekt bruk av uv-vis-spektrofotometer begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
La instrumentet stabilisere
Følg oppvarmingstid og kontroller at kammer og holder er rene.
Velg metode og bølgelengde
Bruk spektrum eller kjent λmax og kontroller kuvettemateriale.
Forbered blank
Bruk samme løsemiddel, reagenser og kuvettetype som prøvene.
Fyll og inspiser kuvetten
Unngå bobler, partikler, fingermerker og for lav fyllingshøyde.
Nullstill eller blank
Plasser blanken i fast retning og utfør bakgrunnskorreksjon.
Mål standarder
Gå fra lav til høy konsentrasjon og bruk rene kuvetteflater.
Mål ukjent
Fortynn ved behov og kjør replikater innenfor kalibreringsområdet.
Vurder data
Kontroller lineæritet, blank, residualer, fortynningsfaktor og usikkerhet.
UV-Vis-trener: konsentrasjon og bølgelengde
Juster konsentrasjon og avvik fra optimal bølgelengde. Modellen viser høy absorbans og redusert følsomhet utenfor λmax.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For uv-vis-spektrofotometer er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Strølys
Lys som når detektoren uten riktig bølgelengde gjør høy absorbans kunstig lav.
Spektral båndbredde
For bredt bølgelengdeintervall kan redusere oppløsning og gi avvik fra monokromatisk antakelse.
Kjemisk likevekt
pH og kompleksdannelse endrer hvilke arter som absorberer og dermed ε.
Spredning
Partikler og bobler fjerner lys fra strålen og tolkes ofte som økt absorbans.
Kalibreringsresidualer
Systematiske mønstre rundt linjen kan vise ikke-linearitet eller matriseproblem.
Kuvetteretning
Små forskjeller i veggtykkelse og riper gjør fast orientering viktig ved presis analyse.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For uv-vis-spektrofotometer må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Fingermerker | Spredning og absorpsjon gir for høy A | Tørk optiske flater |
| Bobler | Blokkerer og sprer lys | Bank forsiktig eller fyll på nytt |
| Høy absorbans | Strølys og liten transmittert intensitet gir ikke-linearitet | Fortynn prøven |
| Feil blank | Systematisk offset i alle målinger | Match matrise og reagenser |
| Kjemisk tid | Fargeutvikling er ikke ferdig eller nedbrytes | Bruk fast reaksjonstid |
Resultatet må tolkes, ikke bare avleses
Mange desimaler på displayet er ikke det samme som høy nøyaktighet. Kalibreringsmodell, blank, prøveforberedelse, kjemisk selektivitet og instrumentets fotometriske ytelse bestemmer resultatet.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer uv-vis-spektrofotometer, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Kuvetten vendes ulikt | Variasjon fra riper og vegg | Bruk fast orientering |
| Standardserie pipetteres feil | Feil helning og ukjent konsentrasjon | Bruk kalibrert volumetrisk utstyr |
| Ukjent ligger over høyeste standard | Ekstrapolasjon og høy usikkerhet | Fortynn inn i området |
| Glasskuvette brukes i UV | Kuvetten absorberer og signalet blir feil | Bruk kvarts |
| Kammeret står åpent | Strølys påvirker detektoren | Lukk før måling |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for uv-vis-spektrofotometer omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Vurder prøven
UV-Vis reduserer ikke kjemikaliefaren i kuvette og avfall.
Unngå direkte UV
Ikke omgå deksel eller optisk sikkerhet.
Håndter kuvette forsiktig
Knust glass eller kvarts gir kuttskade og prøvesøl.
Riktig avfall
Standarder og fargereagenser kan inneholde tungmetall eller toksiske stoffer.
Stopp ved lekkasje, knust kuvette eller unormal instrumentlukt
Slå av etter prosedyre, sikre kjemikaliet, rengjør kammeret med korrekt metode og ikke mål videre før optikken er kontrollert.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til uv-vis-spektrofotometer. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Rengjør kuvetter straks
Tørkede belegg gir varig bakgrunn og spredning.
Hold kammeret tørt
Søl kan skade optikk og mekanikk.
Kontroller bølgelengde og fotometri
Bruk referansemateriale etter kvalitetssystem.
Beskytt optiske flater
Berør bare matte sider og oppbevar uten riper.
UV-Vis-spektrofotometer eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. UV-Vis-spektrofotometer er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| UV-Vis | lysabsorberende analytt og kvantitativ kalibrering | stoff uten optisk respons |
| Kolorimeter | enkel synlig analyse med filter | skanning og UV-område |
| Fluorimeter | svært følsom fluorescens | ikke-fluorescerende prøve |
| pH-meter | hydrogenionaktivitet | konsentrasjon via absorbans |
Det elever ofte søker etter om UV-Vis-spektrofotometer
Hvordan bruker man et UV-Vis-spektrofotometer?
Velg bølgelengde, blank med riktig matrise, fyll ren kompatibel kuvette, mål standardserie og ukjent og vurder lineæritet og fortynning.
Hva er en blank?
En løsning med løsemiddel og reagenser, men uten analytt, som korrigerer absorpsjon fra bakgrunn og kuvette.
Hvorfor måler man ved λmax?
Signalendringen per konsentrasjonsendring er ofte størst, og små bølgelengdeavvik påvirker vanligvis mindre nær toppen.
Når gjelder Beer–Lamberts lov?
Den gjelder best for homogen, ikke-spredende prøve med monokromatisk lys og uendret absorberende art i et passende konsentrasjonsområde.
Hvorfor kan absorbans over 2 være problematisk?
Svært lite lys når detektoren, slik at strølys og støy gir stor relativ feil. Prøven bør ofte fortynnes.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere uv-vis-spektrofotometer, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar hvordan ukjent konsentrasjon bestemmes.
Hvorfor brukes kvarts i UV?
Nevn tre feilkilder og retning.
Karakter 2–3
Kjenner igjen uv-vis-spektrofotometer og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva skal blanken normalt inneholde?
Relevante forsøk i kjemi, biologi og fysikk
UV-Vis-spektrofotometer inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Jernkompleks
Bestem jernkonsentrasjon etter fargereaksjon.
Reaksjonskinetikk
Følg absorbans som funksjon av tid.
Proteinanalyse
Bruk direkte UV eller fargereagens etter metode.
Vannkvalitet
Mål nitrat, fosfat eller andre arter med egnet reaksjon.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Definisjon og terminologi for Beer–Lamberts absorpsjonslov.
Kompetansemål om analysemetoder, data og vurdering.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
