Hva er Gassbrenner med patron, og hva brukes det til?

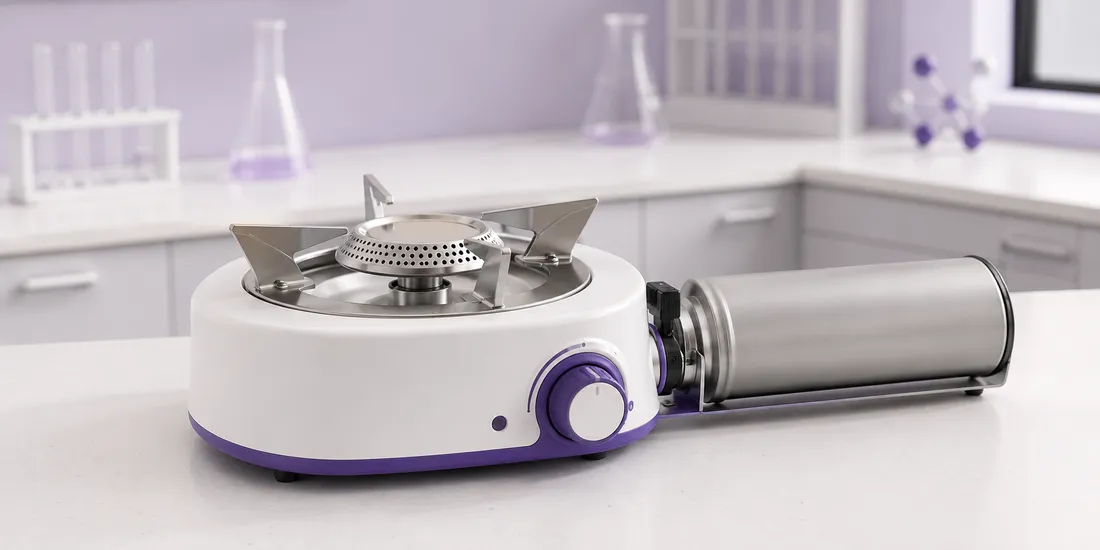

En gassbrenner med patron er en bærbar brenner der komprimert eller flytende brensel lagres i en utskiftbar patron og strømmer gjennom ventil og dyse til et brennerhode. I et godt forsøk må gassbrenner med patron vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Patronens damptrykk presser gass gjennom systemet. Ventilåpning og dyse begrenser strømmen, mens luft blandes inn før eller ved flammen. Forbrenning frigjør kjemisk energi som varme. I et godt forsøk må gassbrenner med patron vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Utstyret brukes til enkel oppvarming i naturfag, kjemi og risikovurdert feltarbeid der fast gassuttak mangler. Det skal ikke brukes i dårlig ventilasjon, nær brennbar vegetasjon eller med ukjent/inkompatibel patron. I et godt forsøk må gassbrenner med patron vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Gassbrenner med patron = en gassbrenner med patron er en bærbar brenner der komprimert eller flytende brensel lagres i en utskiftbar patron og strømmer gjennom ventil og dyse til et brennerhode
Patronen er en trykkbeholder. Den må ikke varmes, punkteres, fylles på, etterlates i sol eller kobles fra mens systemet er varmt eller lekk. I et godt forsøk må gassbrenner med patron vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Brensel
- ofte butan, propan eller blanding
- Regulering
- ventil styrer gassmengden
- Trykk
- avhenger av brensel og temperatur
- Hovedrisiko
- lekkasje, brann, varm patron og karbonmonoksid
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Bunsenbrenner, Spritbrenner, Brannslukningsapparat, Trådnett.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva gassbrenner med patron kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Patron
Lagrer trykksatt brensel.
Kobling og tetning
Forbinder patron og ventil uten lekkasje.
Ventil
Regulerer gassmengden.
Dyse
Doserer gass og skaper hastighet.
Luftinntak
Blander oksygenrik luft inn i gassen.
Brennerhode
Stabiliserer flammen.
Effekt, energi og brennstofforbruk
Kjemisk effekt kan estimeres fra brent masse per tid og brennverdi. Nyttig varme til prøven er lavere på grunn av tap til luft og utstyr. I et godt forsøk må gassbrenner med patron vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
P_kjemisk = (Δm/Δt)·H, Q_nyttig = m·c·ΔT, η = Q_nyttig/(P·t)Tre visualiseringer som forklarer Gassbrenner med patron
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
En gassbrenner med patron er et selvstendig trykksatt brenselsystem. Flytende eller komprimert brensel i patronen fordamper og strømmer gjennom ventil og dyse før det blandes med luft og forbrenner. Brennerens stabilitet påvirkes av patronens orientering, temperatur, ventilinnstilling, vind og brennerhodets tilstand. Oppvarming av patronen kan øke trykket, og brenneren skal derfor holdes borte fra strålevarme og varme overflater. Gasslekkasje kan samle seg nær gulv fordi enkelte brenselgasser er tyngre enn luft. Tenning skjer først etter kontroll av kobling og lukt, og patron skiftes bare kaldt, med ventilen stengt og uten tennkilder. I felt må også underlag, vind, tørr vegetasjon og slukkemiddel vurderes. En god energianalyse skiller mellom brennstoffets kjemiske energi, brennerens effekt og nyttig varme til prøven.
Patron, ventil og blanding
Brenseltrykk og ventilåpning bestemmer gassmengde, mens luftinnblanding påvirker forbrenningen.
Effekt og brennstofforbruk
Større gassmengde øker varmeeffekten, men også forbruk og risiko.
Patron, regulator og brennerhode
Skissen viser gasstrøm og sikker orientering.
Typer, størrelser og faglige bruksområder
Gassbrenner med patron finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Butanbrenner
Kompakt skole- og feltbruk.
Propan-/blandingsbrenner
Bedre ytelse i kulde, men andre trykkforhold.
Skrupatron
Ventilert tilkobling som kan kobles av etter spesifikasjon.
Punkteringspatron
Forblir koblet til tom etter åpning.
Brenner med integrert piezotenner
Enklere tenning, men tenner må fortsatt funksjonstestes.
| Variant | Bruk | Begrensning |
|---|---|---|
| Skrupatron | kontrollert bytte etter spesifikasjon | skadet gjenge |
| Punkteringspatron | enkel fast montering | frakobling før tom |
| Butan | mildere temperatur | svært kaldt felt |
| Propanblanding | kuldeytelse | utstyr uten riktig trykklassifisering |
| Bunsenbrenner | benk og fast gass | bærbart felt |
Slik velger du riktig variant og arbeidsbetingelser
Velg gassbrenner med patron ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Godkjent patron
Kobling, gjenge og brensel må være kompatible.
Miljø
Ventilasjon, vind, underlag og brannfare.
Varmebehov
Velg effekt og støtte uten å overdimensjonere flammen.
Transport
Patron skal beskyttes mot varme, slag og lekkasje.
Lekkasjekontroll før tenning
Kontroller kobling og lukt på avtalt måte før ventil åpnes fullt. Aldri søk etter lekkasje med flamme.
Korrekt bruk av Gassbrenner med patron
Korrekt bruk av gassbrenner med patron begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Velg stabil, ubrennbar arbeidsplass
Særlig i felt.
Kontroller patron, tetning og brenner
Ingen rust, bul, skade eller skitt i kobling.
Monter kaldt og uten tennkilder
Følg brennerens koblingstype.
Lekkasjekontroller
Steng umiddelbart ved tegn til gass.
Åpne ventilen lite og tenn kontrollert
Hold ansikt og hånd borte.
Juster stabil flamme
Unngå gul sotende eller løftende flamme.
Overvåk patron og oppsett
Ingen strålevarme eller vindvelt.
Steng ventil og avkjøl
Koble fra/lagre bare etter spesifikasjon.
Patronbrennertrener: masse, effekt og varme
Juster brennstofforbruk, tid og nyttig varme. Modellen skiller mellom kjemisk effekt og faktisk energi som når prøven.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For gassbrenner med patron er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Damptrykk
Øker med temperatur og varierer mellom brensler.
Fordampningskjøling
Patronen kjøles når flytende brensel fordamper.
Luft–gass-forhold
Påvirker flammefarge, temperatur og CO-dannelse.
Flammeløft
For høy strømhastighet kan løsne flammen fra hodet.
Tilbakeslag
Flammen kan bevege seg inn i brenneren ved feil blanding.
Vind
Øker varmetap og kan slukke eller bøye flammen.
Strålevarme
Kan varme patronen farlig.
Karbonmonoksid
Kan dannes ved ufullstendig forbrenning.
Brennverdi
Kjemisk energi per masse brensel.
Restgass
Tom patron kan fortsatt inneholde brennbar damp.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For gassbrenner med patron må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Kald patron | lav effekt | bruk godkjent brensel og temperatur |
| Vind | ujevn varme | skjerm uten å sperre ventilasjon |
| Delvis blokkert dyse | gul eller ustabil flamme | service/rengjøring etter metode |
| Lekk tetning | gassutslipp | steng og bytt tetning |
| Ulik ventilstilling | ikke sammenlignbar effekt | standardiser og logg |
| Patronvekt varm | konveksjonsfeil | avkjøl før veiing |
Resultatet må tolkes, ikke bare avleses
Et pålitelig resultat krever at utstyr, prøve, geometri, temperatur eller biologisk arbeidskjede vurderes som ett system. Flere repetisjoner kan redusere tilfeldig variasjon, men fjerner ikke en systematisk metodefeil. I et godt forsøk må gassbrenner med patron vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer gassbrenner med patron, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Lekkasjetest med fyrstikk | brann/eksplosjon | ufarlig kontrollmetode |
| Patron varmes for bedre effekt | trykkøkning | aldri varm patron |
| Brenner brukes i telt/rom uten ventilasjon | CO og brann | utendørs/godkjent ventilasjon |
| Punkteringspatron frakobles | fri gasslekkasje | forbli til tom/kald etter instruks |
| Tørr vegetasjon under brenner | brannspredning | ubrennbart underlag |
| Varm patron kastes | brann i avfall | avkjøl og lokalt avfall |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for gassbrenner med patron omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Trykkbeholder
Beskytt mot varme, slag og korrosjon.
Brennbar gass
Fjern tennkilder ved montering og lekkasje.
Ventilasjon
Forbrenning bruker oksygen og kan danne CO.
Feltbrann
Vann/slukkemiddel og ryddet sone.
Varmt utstyr
Hansker/tang og avkjøling.
Lagring
Følg lokale regler for gassbeholdere.
Stopp ved gasslukt, hvesing utenfor dyse, flammeløft, tilbakeslag, varm/bulet patron, ustabil brenner eller brann utenfor hodet
Steng ventilen dersom det kan gjøres sikkert, flytt personer bort, fjern tennkilder og la opplært ansvarlig håndtere lekkende patron i ventilert område.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til gassbrenner med patron. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Hold kobling ren
Sikrer tetning.
Kontroller O-ring
Bytt etter produsentkrav.
Beskytt dyse
Ikke stikk tilfeldig nål inn.
Oppbevar patron kjølig og tørt
Unngå sol og korrosjon.
Før lagerkontroll
Ingen bulte, rustne eller ukjente patroner.
Gassbrenner med patron eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Gassbrenner med patron er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Patronbrenner | bærbar varme | fast innendørs benk |
| Bunsenbrenner | regulerbar fast gass | felt uten gassuttak |
| Spritbrenner | enkelt lavere effekt | høy effekt i vind |
| Varmeplate | flammefri oppvarming | felt uten strøm |
| Varmemantel | rundkolbe og jevn varme | bærbar feltbruk |
Det elever ofte søker etter om Gassbrenner med patron
Hva er en gassbrenner med patron?
En bærbar brenner drevet av trykksatt brensel i utskiftbar patron.
Kan patronen varmes?
Nei, varme øker trykket og kan gi farlig svikt.
Hvordan lekkasjetestes?
Med godkjent ufarlig metode – aldri med flamme.
Hvorfor faller effekten i kulde?
Damptrykket og fordampningen av brensel reduseres.
Kan den brukes inne?
Bare når utstyret, ventilasjonen og lokal prosedyre uttrykkelig tillater det.
Hva betyr gul flamme?
Kan tyde på dårlig luftblanding og ufullstendig forbrenning.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere gassbrenner med patron, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar patronens damptrykk.
Drøft energiutbytte.
Hvorfor er kompatibilitet kritisk?
Beskriv sikker feltbruk.
Hva viser toppsvar?
Karakter 2–3
Kjenner igjen gassbrenner med patron og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva skal aldri brukes for å finne en gasslekkasje?
Relevante forsøk i kjemi, biologi og fysikk
Gassbrenner med patron inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Feltoppvarming
Varme vann/prøve risikovurdert.
Energiforsøk
Masseforbruk og temperaturøkning.
Flammestudie
Luftblanding og flammefarge.
Kokepunkt
Oppvarming med kontrollert effekt.
Sammenligning
Patronbrenner mot sprit-/Bunsenbrenner.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemål om praktisk arbeid, sikkerhetsdatablad, usikkerhet, feilkilder, data, modeller og faglig argumentasjon.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
