Hva er Digeltrekant, og hva brukes det til?

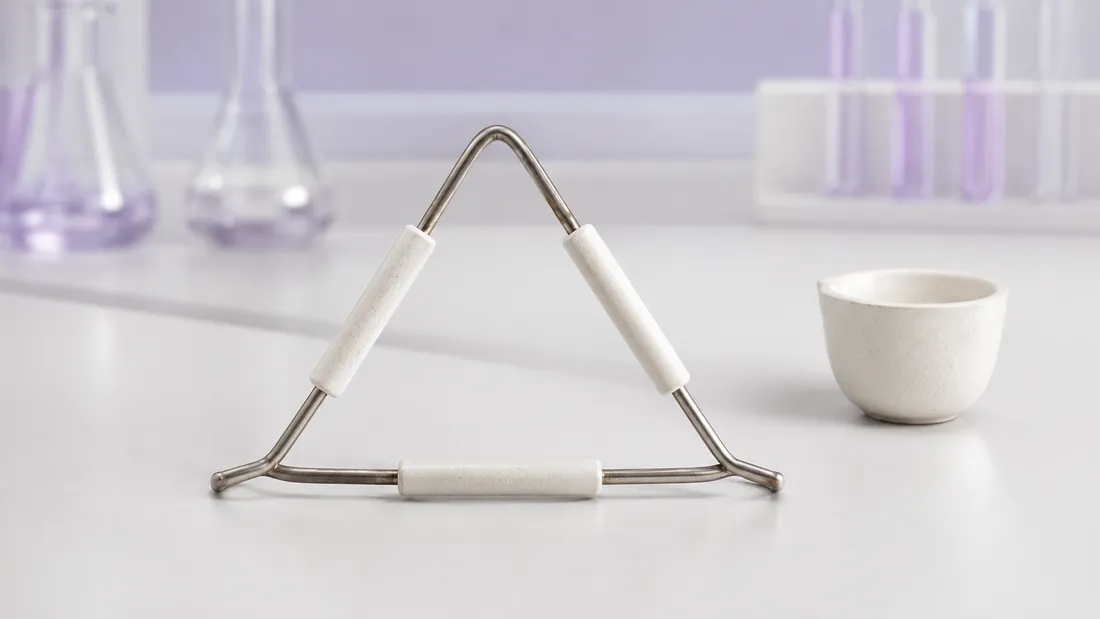

En digeltrekant er en trekantet støtte av metalltråd med porselensrør, brukt på en ringklemme for å holde en digel over en flamme. I et godt forsøk må digeltrekant vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Tre kontaktpunkter støtter digelen geometrisk. Metalltråden bærer last, porselenet tåler høy temperatur og reduserer direkte metallkontakt, mens ringklemme og stativ leder kraften til benken. I et godt forsøk må digeltrekant vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Utstyret brukes ved gløding, asking, sterk oppvarming og tørking av stoff i digel. Det brukes ikke dersom trekanten er deformert, porselensrørene er sprukket eller diameteren ikke passer digelen. I et godt forsøk må digeltrekant vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Digeltrekant = en digeltrekant er en trekantet støtte av metalltråd med porselensrør, brukt på en ringklemme for å holde en digel over en flamme
En for stor trekant lar digelen falle gjennom; en for liten trekant gir høyt tyngdepunkt eller punktlast. Hele systemet forblir varmt lenge og må håndteres med digeltang. I et godt forsøk må digeltrekant vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Konstruksjon
- metalltråd med tre porselensrør
- Støtte
- trepunktskontakt rundt digelen
- Montering
- på ringklemme over brenner
- Hovedrisiko
- feil størrelse, varm overflate og ustabilt stativ
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Digel, Digeltang, Ringklemme, Bunsenbrenner.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva digeltrekant kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Metalltråd
Bærer trekanten og holder formen.
Porselensrør
Varmebestandige kontaktflater.
Hjørner
Hviler på ringklemmen.
Åpning
Må passe digelens diameter.
Ringklemme
Bærer trekant og last.
Stativ og fot
Tar opp vekt og moment.
Stabilitet, kontakt og varmefluks
Digelens tyngdepunkt må ligge innenfor støttepolygonet. Varmefluksen fra flammen fordeles over bunnen, mens kontaktpunktene også leder noe varme bort. I et godt forsøk må digeltrekant vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
stabil når tyngdepunktets projeksjon ligger innenfor støtteflaten; q̇ ≈ hAΔT + εσA(T_f⁴−T_d⁴)Tre visualiseringer som forklarer Digeltrekant
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
Digeltrekanten støtter en digel på tre varmebestandige kontaktpunkter over en ringklemme. Trepunktstøtten er geometrisk stabil når trekanten passer digelens diameter, men for liten eller for stor trekant kan gi glidning, punktbelastning eller feil flammeplassering. Metalltråden bærer lasten, mens porselensrørene isolerer digelen fra direkte metallkontakt og tåler høy temperatur. Hele oppsettet må ha tyngdepunkt over stativfoten, og ringklemmen må være låst. Flammen skal treffe digelen kontrollert uten å varme muffe og stativ unødig. Etter gløding ser trekanten og digelen ofte kalde ut selv når de kan gi alvorlig forbrenning. Digeltang, varmebestandig underlag og desikator inngår derfor i arbeidskjeden. En faglig god besvarelse kombinerer statikk, varmeoverføring, materialvalg og konstant-masse-metode.
Trepunktstøtte av digel
Porselensrørene gir varmebestandige kontaktpunkter over en ringklemme.
Last, diameter og stabilitet
Feil trekantstørrelse flytter tyngdepunktet og øker velterisikoen.
Metalltråd, porselen og digel
Skissen viser flammegeometri og støttepunkter.
Typer, størrelser og faglige bruksområder
Digeltrekant finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Standard digeltrekant
Tre porselensrør for vanlig digel.
Liten trekant
Mikrodigel og liten ring.
Stor trekant
Større digel med bred støtte.
Keramisk fibertriangel
Spesialvariant med andre temperaturgrenser.
Trådtrekant uten porselen
Ikke direkte erstatning ved sterk varme.
| Variant | Bruk | Begrensning |
|---|---|---|
| Liten trekant | liten digel | stor tung digel |
| Standard | vanlig porselensdigel | mikrodigel |
| Stor | stor digel | smal ring |
| Trådnett | begerglass og jevn støtte | direkte digelgløding |
| Trefot | selvstendig oppvarming | presis digelstøtte på stativ |
Slik velger du riktig variant og arbeidsbetingelser
Velg digeltrekant ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Digeldiameter
Kontaktpunktene skal ligge under robust yttervegg.
Masse og høyde
Tung digel skal stå lavt og sentrert.
Temperatur
Porselen og tråd må tåle gløding.
Flamme og stativ
Ringhøyde og fotretning må gi stabil varmegeometri.
Tørrpass oppsettet før varme
Plasser kald, tom digel og utfør et forsiktig stabilitetstest. Juster ring, trekant og stativ før kjemikalier tilsettes.
Korrekt bruk av Digeltrekant
Korrekt bruk av digeltrekant begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Inspiser trekant og ring
Ingen sprukket porselen eller deformert tråd.
Velg størrelse med kald digel
Tre jevne kontaktpunkter.
Monter ring lavt over foten
Kort momentarm og sentrert last.
Plasser trekanten flatt
Alle hjørner på ringen.
Sett digel og eventuelt lokk
Lokk på gløtt etter metode.
Juster brenner under sentrum
Ingen varme direkte på muffe.
Varm gradvis og overvåk
Reduser termisk sjokk og sprut.
Slukk, løft med digeltang og avkjøl i desikator
Ikke berør trekanten direkte.
Digeltrekanttrener: diameter og stabilitet
Juster digeldiameter, trekantåpning og lastens høyde. Modellen viser et forenklet stabilitetsvindu før oppvarming.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For digeltrekant er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Trepunktstøtte
Tre punkter definerer et plan og reduserer vipping.
Støttepolygon
Tyngdepunktet må projiseres innenfor kontaktpunktene.
Punktlast
For liten kontakt kan sprekke digelen.
Strålingsvarme
Flammen varmer digel uten direkte kontakt.
Konveksjon
Varme gasser strømmer rundt bunnen.
Varmeledning
Kontaktpunkter og tråd leder varme.
Termisk sjokk
Rask oppvarming eller avkjøling skaper spenning.
Lokkgeometri
Åpning styrer oksygen og gassutslipp.
Asking
Organisk materiale oksideres og masse endres.
Konstant masse
Krever gjentatt gløding, desikator og veiing.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For digeltrekant må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Feil trekantdiameter | digel ustabil | riktig størrelse |
| Skjev ring | trekant vipper | niveller og stram |
| Høyt oppsett | stort veltemoment | senk ringen |
| Flamme treffer én side | ujevn gløding | sentrer brenner |
| Digel veies varm | massefeil | desikator |
| Sprukket porselen | støtte svikter | kasser trekanten |
Resultatet må tolkes, ikke bare avleses
Et pålitelig resultat krever at utstyr, prøve, geometri, temperatur eller biologisk arbeidskjede vurderes som ett system. Flere repetisjoner kan redusere tilfeldig variasjon, men fjerner ikke en systematisk metodefeil. I et godt forsøk må digeltrekant vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer digeltrekant, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Trekant legges direkte på benk varm | brannskade | varmebestandig sone |
| Digel løftes uten testgrep | fall | digeltang og lavt testløft |
| Lokk tetter helt ved gassutvikling | trykk/sprut | lokk på gløtt etter metode |
| Stativfot peker bort fra last | velt | fot under lasten |
| Flamme varmer klemme | slark/forbrenning | riktig høyde |
| Digel settes varm på kald flate | termisk sjokk | egnet underlag/desikator |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for digeltrekant omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Høy temperatur
Briller, frakk, tang og varmebestandig underlag.
Stativstabilitet
Test før prøven tilsettes.
Flamme
Hår, klær og brennbart materiale bort.
Gass/røyk
Avtrekk ved prøve som avgir damp.
Varmt porselen
Ser kaldt ut; merk sonen.
Avfall
Aske og rester sorteres etter kjemisk innhold.
Stopp ved vipping, sprukket trekant/digel, ukontrollert flamme, sprut, røyk uten plan eller løs ringklemme
Slukk brenneren, ikke grip det varme oppsettet med hendene, sperr området og la det avkjøles før inspeksjon.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til digeltrekant. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Børst av kald aske
Bevar rene kontaktflater.
Kontroller porselensrør
Kasser ved sprekk eller avskalling.
Rett ikke glødende tråd
La avkjøle og bytt deformert trekant.
Oppbevar flatt
Unngå bøying.
Merk størrelse
Raskt riktig valg til digel.
Digeltrekant eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Digeltrekant er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Digeltrekant | direkte støtte av digel | begerglass |
| Trådnett | bred støtte og varmefordeling | gløding av digel |
| Ringklemme | bærer trekant/trakt | direkte liten digel uten støtte |
| Trefot | selvstendig varmeoppsett | stativbasert presis høyde |
| Sandbad | indirekte varme | direkte gløding |
Det elever ofte søker etter om Digeltrekant
Hva er en digeltrekant?
En trekantet metall- og porselensstøtte som holder en digel over flamme.
Hvordan velges størrelse?
Digelen skal hvile stabilt på tre punkter uten å falle gjennom eller stå for høyt.
Hvorfor porselensrør?
De tåler høy temperatur og begrenser direkte metallkontakt.
Kan den berøres etter flammen er slukket?
Nei, den kan være svært varm uten synlig glød.
Hva brukes under trekanten?
En passende ringklemme på et stabilt stativ.
Hvor avkjøles analysetigelen?
I desikator etter sikker håndtering med digeltang.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere digeltrekant, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar trepunktstøtten.
Hvorfor er feil diameter farlig?
Drøft varmeoverføring.
Hvorfor desikator før veiing?
Hva viser toppsvar?
Karakter 2–3
Kjenner igjen digeltrekant og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva skal gjøres før trekanten varmes?
Relevante forsøk i kjemi, biologi og fysikk
Digeltrekant inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Gløding
Sterk varmebehandling av fast stoff.
Askeinnhold
Fjerne organisk materiale.
Konstant masse
Gløde, avkjøle og veie gjentatt.
Termisk stabilitet
Observere materialendring.
Oppsettanalyse
Beregne moment og støttepolygon.
