Hva er Dewar-kar, og hva brukes det til?

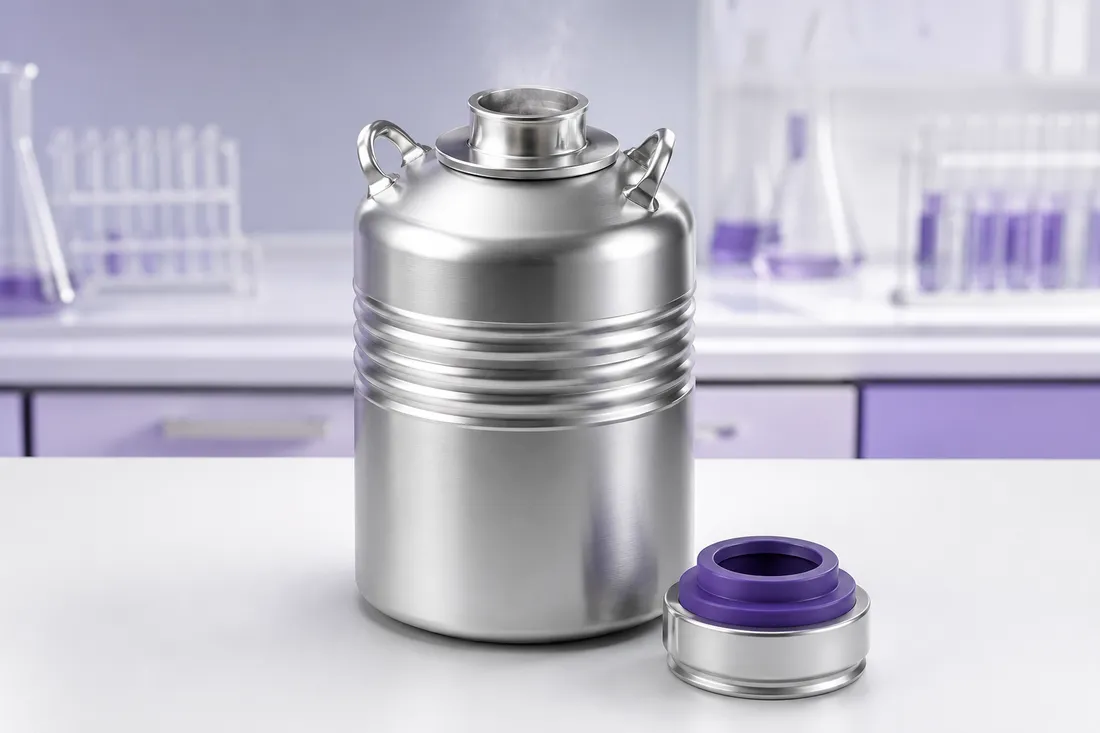

Et Dewar-kar er en dobbeltvegget, vakuumisolert beholder som reduserer varmeoverføring til eller fra innholdet og brukes til å holde materialer varme eller kalde over tid. I et godt forsøk må dewar-kar vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vakuumrommet reduserer varmeledning og konveksjon mellom veggene. Reflekterende flater begrenser varmestråling, mens hals, lokk og mekaniske støtter fortsatt fungerer som varmebroer. I et godt forsøk må dewar-kar vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Dewar-kar brukes til temperaturdemonstrasjoner, is/vann, kalde prøver og i spesialiserte laboratorier til kryogene væsker. Arbeid med flytende nitrogen eller andre kryogener krever særskilt opplæring, ventilasjon og lokal prosedyre. I et godt forsøk må dewar-kar vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Dewar-kar = et dewar-kar er en dobbeltvegget, vakuumisolert beholder som reduserer varmeoverføring til eller fra innholdet og brukes til å holde materialer varme eller kalde over tid
Karet må aldri lukkes gasstett når innhold kan fordampe. Glass-Dewar kan implodere, og kald gass kan fortrenge oksygen uten lukt. Vanlig skolebruk bør ikke normalisere kryogen håndtering uten spesialkompetanse. I et godt forsøk må dewar-kar vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Produsentens område og materialgrenser må alltid kontrolleres. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
- Isolasjon
- dobbeltvegg og vakuum
- Varmebro
- smal hals, lokk og støttepunkter
- Kald væske
- fordamper når varme lekker inn
- Sikkerhet
- fri gassvei og god ventilasjon
Relaterte emner: Laboratorieutstyr, Måleusikkerhet, Datalogger, Muntlig-praktisk eksamen, Laboratorieutstyr, Måleusikkerhet, Sikkerhetsdatablad og GHS, Isbad og kjølebad, Temperatursensor, Varmebeskyttelse, Avfallsbeholdere.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva dewar-kar kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Innerbeholder
Holder innholdet.
Ytterbeholder
Mekanisk beskyttelse og ytre vegg.
Vakuumrom
Reduserer ledning og konveksjon.
Reflekterende overflate
Reduserer varmestråling.
Hals
Åpning og dominerende varmebro.
Ventilert lokk
Begrenser varme uten å stenge fordampet gass inne.
Varmeinnlekking og fordampningsrate
Når en væske holder omtrent konstant koketemperatur, går innlekket varme hovedsakelig til fordamping. Fordampningsraten kan estimeres fra latent varme. I et godt forsøk må dewar-kar vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
ṁ ≈ Q̇_inn/L_v, Q̇_total = Q̇_ledning + Q̇_stråling + Q̇_halsTre visualiseringer som forklarer Dewar-kar
Visualiseringene nedenfor er laget spesielt for denne siden. De viser prosessretning, en sentral matematisk sammenheng og en annotert prinsippskisse. Figuren skal alltid leses sammen med enheter, forsøksbetingelser og begrensningene i modellen.
Dewar-karet reduserer varmeinnlekking ved hjelp av dobbeltvegg, vakuum og reflekterende overflater. Vakuumet begrenser ledning og konveksjon, men varme kommer fortsatt inn gjennom hals, lokk, støttepunkter og stråling. Dersom karet inneholder en svært kald væske, går denne varmen til fordamping. Derfor skal et Dewar-kar aldri lukkes gasstett: fordampet gass må ha fri utvei. Flytende nitrogen og andre kryogene væsker krever særskilt opplæring, ventilasjon, ansikts- og øyebeskyttelse og egnet håndbeskyttelse. Vanlige hansker kan fange væske mot huden, og glass-Dewar kan implodere. Oksygenmangel kan oppstå uten tydelig lukt. I skolebruk bør siden tydelig skille mellom prinsippdemonstrasjon med ufarlige temperaturer og arbeid med kryogene væsker som krever spesialrutiner.
Dobbeltvegg og vakuumisolasjon
Vakuum reduserer ledning og konveksjon mellom inner- og yttervegg, mens stråling begrenses av reflekterende flater.
Varmelekkasje og fordamping
Innlekking av varme gir kontinuerlig fordamping av kald væske.
Hals, vakuumrom og lokk
Skissen viser hvorfor halsen ofte er den største varmebroen.
Typer, størrelser og faglige bruksområder
Dewar-kar finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Glass-Dewar
God isolasjon og visuell demonstrasjon, men implosjonsfare.
Metall-Dewar
Robust kryogen beholder med konstruksjon for formålet.
Termosmodell
Hverdagsvariant for moderate temperaturer.
Åpent laboratoriekar
Kortvarig kjøling med fri gassvei.
Trykkklassifisert kryobeholder
Spesialutstyr med ventiler og servicekrav.
| Variant | Bruk | Begrensning |
|---|---|---|
| Glass-Dewar | demonstrasjon og moderate mengder | slag og ukontrollert kryogen bruk |
| Metall-Dewar | kryogen etter opplæring | gasstett hjemmelukking |
| Termos | drikke/moderat temperatur | reaktive laboratoriekjemikalier |
| Isbad | ca. 0 °C | svært lav temperatur |
| Kjøleskap | lang lagring | rask kryogen kjøling |
Slik velger du riktig variant og arbeidsbetingelser
Velg dewar-kar ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Temperaturområde
Velg beholder dokumentert for innholdet.
Volum og fordamping
Ha frihøyde og plan for boil-off.
Materialkompatibilitet
Tetning, metall og glass må tåle prøve.
Romventilasjon
Kald gass kan fortrenge oksygen.
Isolasjon er ikke trykksikkerhet
Et Dewar-kar kan holde temperaturen godt, men fordampet gass må alltid kunne slippe ut. En tett propp kan gjøre et kaldt system farlig raskt.
Korrekt bruk av Dewar-kar
Korrekt bruk av dewar-kar begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Identifiser innhold, temperatur og risiko
Kryogen arbeid krever særskilt prosedyre.
Inspiser kar, hals og lokk
Ingen sprekk, bul eller skadet vakuumindikasjon.
Plasser stabilt i ventilert område
Bruk egnet transportvogn ved større kar.
Tilsett væske langsomt
Reduser termisk sjokk og sprut.
Hold ansikt og hud unna åpningen
Kald damp og sprut beveger seg opp.
Bruk bare ventilert lokk
Ingen hjemmelaget gasstett lukking.
Overvåk fordamping og kondens
Se etter unormal rim eller raskt tap.
La opplært person tømme og lagre
Ingen helling uten kontrollert mottaker.
Dewar-trener: varmelekkasje og fordamping
Juster varmeinnlekking og latent varme. Modellen estimerer fordampningsrate og understreker at reell kryogenbruk krever godkjent utstyr og lokal prosedyre.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For dewar-kar er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Ledning
Varme følger hals og støtter.
Konveksjon
Sterkt redusert i vakuumrom, men ikke ved åpningen.
Stråling
Reflekterende flater reduserer netto utveksling.
Latent varme
Fordamping tar opp stor energimengde.
Boil-off
Kontinuerlig fordampning fra kryogen væske.
Oksygenfortrengning
Fordampet inert gass reduserer O₂ i rommet.
Oksygenkondensering
Svært kalde flater kan berike oksygen lokalt.
Termisk sjokk
Rask temperaturendring kan skade glass.
Vakuumtap
Gir økt varmeinnlekking og ytre rim.
Halsgeometri
Smal lang hals reduserer varmebro, men påvirker tilgang.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For dewar-kar må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Lokk er tett | trykk bygger seg opp | ventilert lokk |
| Vakuum er tapt | rask fordamping og rim | ta ut av bruk |
| Stor åpningstid | økt varmeinnlekking | planlegg arbeid |
| Varm gjenstand senkes raskt | kraftig koking/sprut | gradvis og godkjent metode |
| Måler volum visuelt | fordampning og skum gir feil | masse/kalibrert metode |
| Dårlig ventilasjon | O₂ faller | romvurdering og overvåking |
Resultatet må tolkes, ikke bare avleses
Et pålitelig resultat krever at utstyr, prøve, geometri, temperatur eller biologisk arbeidskjede vurderes som ett system. Flere repetisjoner kan redusere tilfeldig variasjon, men fjerner ikke en systematisk metodefeil. I et godt forsøk må dewar-kar vurderes som del av en komplett målekjede. Sensor, prøve, geometri, temperatur, tidsoppløsning, kalibrering og databehandling kan hver for seg skape systematiske eller tilfeldige avvik. Eleven bør derfor forklare mekanismen bak avviket, angi forventet feilretning og foreslå en kontrollmåling som skiller mellom konkurrerende forklaringer.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer dewar-kar, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Kryogen i vanlig termos | material- og trykksvikt | godkjent Dewar |
| Gasstett propp | eksplosiv trykkoppbygging | fri gassvei |
| Vanlige tette hansker dyppes | væske fanges mot hud | egnet løstsittende kryobeskyttelse |
| Glass-Dewar bæres i halsen | brudd | godkjent støtte/holder |
| Stor beholder i heis med person | oksygenfare | lokal transportprosedyre |
| Søl ignoreres | kulde og gassakkumulering | evakuer/ventiler etter plan |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for dewar-kar omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Kuldeskade
Ansiktsvern, briller, frakk, lange klær og egnet håndbeskyttelse.
Oksygenmangel
Ventilasjon og romvurdering.
Trykk
Aldri gasstett lukking.
Implosjon
Beskytt glass-Dewar mot slag og bruk skjerm.
Kondensert oksygen
Hold brennbart materiale og olje unna svært kalde flater.
Transport
Bruk vogn og lokal kryogenprosedyre.
Stopp ved skadet kar, unormal rimdannelse, hurtig fordamping, blokkert gassvei, oksygenalarm, søl eller personskade
Trekk personer bort, ventiler, ikke berør søl eller tett kar og varsle opplært ansvarlig/nødrutine.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til dewar-kar. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Hold hals og lokk rene
Fri gassvei.
Kontroller vakuumindikasjon og rim
Avdekk isolasjonssvikt.
Oppbevar tørt og støttet
Ingen slag mot glass.
Før inspeksjonslogg
Særlig for kryogenkar.
Service av ventiler
Kun kvalifisert personell.
Dewar-kar eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Dewar-kar er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Dewar-kar | langvarig temperaturhold | gasstett lagring |
| Isbad | enkel 0 °C-kjøling | kryogene temperaturer |
| Kjøleboks | feltprøver og ispakker | flytende kryogen |
| Termos | hverdagsvæske | laboratoriekjemi uten kompatibilitet |
| Trykkbeholder | kontrollert gasstrykk | åpent boil-off-system |
Det elever ofte søker etter om Dewar-kar
Hva er et Dewar-kar?
En dobbeltvegget vakuumisolert beholder for å redusere varmeoverføring.
Hvorfor må lokket være ventilert?
Fordi fordampet gass må slippe ut uten trykkoppbygging.
Hvordan virker vakuumet?
Det reduserer varmeledning og konveksjon mellom veggene.
Hvor kommer mest varme inn?
Ofte gjennom hals, lokk og støttepunkter.
Er flytende nitrogen vanlig skoleutstyr?
Det krever særskilt opplæring, ventilasjon og risikovurdering.
Hva viser ytre rim?
Det kan tyde på stor varmeinnlekking eller vakuumsvikt.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere dewar-kar, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar boil-off.
Hvorfor er tett lokk farlig?
Drøft varmeoverføringsmekanismer.
Hvorfor er ventilasjon nødvendig?
Hva viser toppsvar?
Karakter 2–3
Kjenner igjen dewar-kar og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva er den viktigste regelen for et Dewar-kar med fordampende væske?
Relevante forsøk i kjemi, biologi og fysikk
Dewar-kar inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Isolasjonstest
Sammenligne avkjølingskurver.
Fordampningsmåling
Masseendring over tid.
Temperaturdemonstrasjon
Moderate, risikovurderte væsker.
Kald prøvebevaring
Kortvarig temperaturhold.
Varmeoverføring
Skille ledning, konveksjon og stråling.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Kompetansemål om praktisk arbeid, sikkerhetsdatablad, usikkerhet, feilkilder, data, modeller og faglig argumentasjon.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
