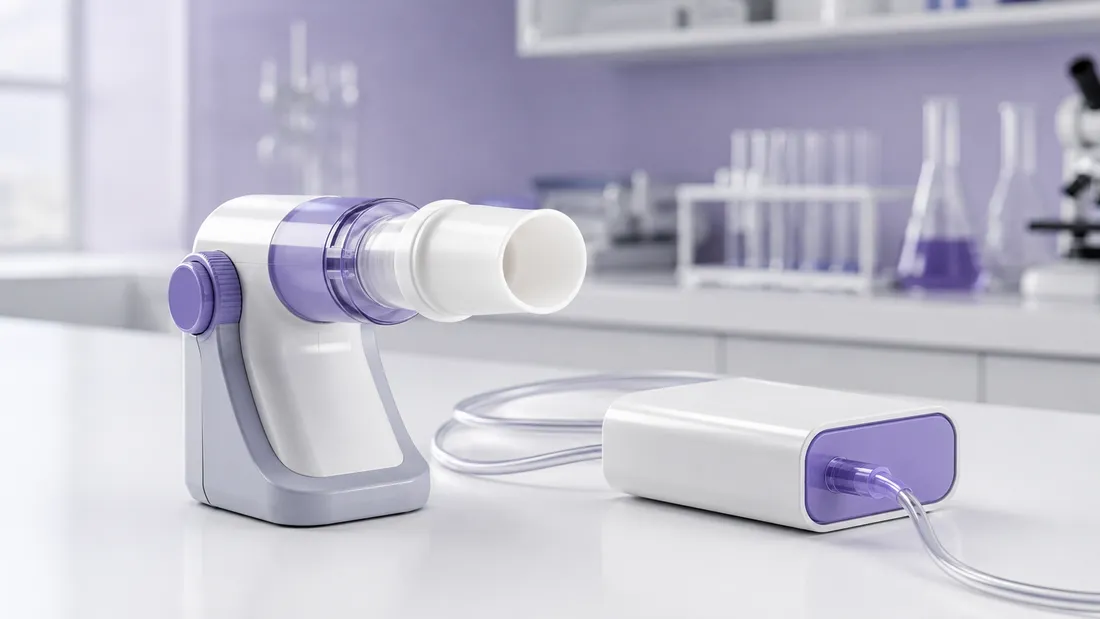

Hva er Spirometer, og hva brukes det til?
Et spirometer i undervisning måler luftstrøm inn og ut av munnen og beregner volum ved å integrere strømningen over tid. Instrumentet kan vise tidevolum, respirasjonsfrekvens, vitalkapasitet og ved standardisert maksimal utpust FVC og FEV₁. Skolespirometeret er et læringsinstrument, ikke medisinsk diagnostikk. For spirometer må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Mange sensorer har et flow-head med en motstand eller netting som skaper en liten trykkforskjell når luft passerer. En differansetrykktransduser omformer dette til luftstrøm i L/s. Programvaren integrerer strømmen for å få volum. Nullpunkt, lekkasje, retning og baseline-drift påvirker hele spirogrammet. For spirometer må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Spirometer brukes til å undersøke pustemønster, tidevolum, minuttventilasjon og hvordan aktivitet påvirker respirasjon. FEV₁/FVC kan demonstreres faglig, men resultater skal ikke brukes til diagnose eller helsekonklusjon om elever. For spirometer må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Spirometer = et læringsinstrument, ikke medisinsk diagnostikk
Munnstykker og bakteriefilter skal være personlige og ikke deles. Elever med ubehag, luftveisplager eller kontraindikasjon skal ikke presses til maksimal manøver. Instrumentet er ikke godkjent medisinsk utstyr. For spirometer må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
- Direkte kanal
- luftstrøm i L/s
- Beregnet kanal
- volum som integral av strøm over tid
- Vanlige mål
- TV, FVC og FEV₁
- Hygiene
- eget engangsmunnstykke og filter per person
Relaterte emner: laboratorieutstyr, datalogger, måleusikkerhet, feilkilder, praktisk eksamen, Fysikk 1, Biologi 1, Naturfag.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva spirometer kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Munnstykke
Personlig kontaktflate for inn- og utpust.
Bakterie-/virusfilter
Reduserer partikkeloverføring og beskytter flow-head.
Flow-head
Skaper definert trykkfall med lav pustemotstand.
Differansetrykkporter
Fører trykk før og etter motstanden til sensoren.
Trykktransduser
Måler liten differanse og beregner luftstrøm.
Programvare
Integrerer strøm, finner pustesykluser og beregner volumparametere.
Volum som integral av luftstrøm
Positiv og negativ luftstrøm må ha definert retning. Et lite nullpunktsavvik integreres over tid og kan gi stor volumbaseline-drift, derfor nullstilling før hver serie er sentral. For spirometer må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
V(t) = ∫ q(t) dt og minuttventilasjon = TV · pustefrekvensTyper, størrelser og faglige bruksområder
Spirometer finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Differansetrykkspirometer
Flow-head og trykktransduser; vanlig i undervisning.
Turbinspirometer
Rotorhastighet omformes til volumstrøm.
Pneumotakograf
Presis trykk–strøm-relasjon med definert strømningsmotstand.
Vannspirometer
Mekanisk volumforskyvning; stor og treg, men visuelt tydelig.
| Variant | Bruk | Begrensning |
|---|---|---|
| Digitalt flow-head | sanntidskurve og analyse | uten hygieneutstyr |
| Vannspirometer | direkte volumvisualisering | rask strømkurve |
| Respirasjonsbelte | pustefrekvens og relativ dybde | absolutt liter |
| Peakflowmeter | maksimal utåndingsstrøm | fullt spirogram |
Slik velger du riktig variant og arbeidsbetingelser
Velg spirometer ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Faglig mål
Velg rolig pust, vitalkapasitet eller standardisert kraftig utpust.
Hygiene
Sørg for egne filter/munnstykker og rengjørbar flow-head.
Kalibrering
Bruk kjent sprøytevolum dersom metoden krever kvantitativ nøyaktighet.
Deltakerhensyn
Bruk frivill, trygg aktivitet og avbryt ved ubehag.
Skoledata er ikke en diagnose
Lungeparametere påvirkes av teknikk, innsats, kroppsstilling og instrument. Resultater skal brukes til læring og metodekritikk, ikke helsevurdering.
Korrekt bruk av Spirometer
Korrekt bruk av spirometer begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Kontroller sensor og flow-head
Se etter skade, feil montering og kondens.
Gi hver elev eget munnstykke og filter
Ingen deling mellom personer.
Monter i riktig strømningsretning
Følg Inlet/Outlet-merking.
Nullstill uten luftstrøm
Hold sensoren stille og uten pust gjennom systemet.
Sitt eller stå standardisert
Bruk samme kroppsstilling og nose clip etter metode.
Start med rolig pust
Kontroller retning og stabil baseline.
Utfør bare avtalt manøver
Ikke gjenta maksimal utpust unødvendig.
Kasser engangsdel og rengjør
Følg produsentens hygienerutine og logg avvik.
Spirometertrener: luftstrøm og tid
Juster luftstrøm og varighet. Treneren integrerer strømmen til et forenklet volum.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For spirometer er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Trykk–strøm-relasjon
Flow-head må ha kjent og stabil motstand; fukt og smuss endrer kalibreringen.
Integrasjonsdrift
Et offset på bare noen få mL/s kan gi stor volumfeil over lang tidsserie.
Turbulens
Svært høy strøm kan gjøre trykk–strøm-sammenhengen ikke-lineær.
FEV₁
Volumet som pustes ut første sekund krever tydelig starttid og maksimal, vedvarende innsats.
FVC
Total forsert vitalkapasitet avhenger sterkt av teknikk og avslutningskriterium.
Dødrom
Munnstykke og filter inneholder luft som ikke representerer alveolær gassutveksling.
Kroppsstilling
Lungevolumer og pustemekanikk endres mellom sittende, stående og liggende.
Biologisk variasjon
Høyde, kjønn, alder, trening og dagsform påvirker, men skoledata skal ikke normtolkes diagnostisk.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For spirometer må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Lekkasje ved munn | for lavt volum | tett leppekontakt |
| Nullpunktsdrift | volumkurven vandrer | nullstill før serie |
| Feil retning | innpust/utpust får feil fortegn | monter riktig |
| Fuktig filter | økt motstand og feil strøm | nytt filter |
| Ulik innsats | stor biologisk spredning | standardiser instruksjon og repetisjon |
Resultatet må tolkes, ikke bare avleses
Måleverdien skal alltid vurderes sammen med rådata, kontroll, kalibrering, oppløsning, responstid og de konkrete betingelsene i forsøket. For spirometer må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer spirometer, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Munnstykke deles | smittefare | personlig engangsdel |
| Volum leses direkte uten integrasjonskontroll | baselinefeil overses | kontroller strøm og null |
| FEV₁ tolkes medisinsk | uautorisert helsekonklusjon | begrens til metode og fysiologi |
| Flow-head holdes skjevt eller beveges | trykkartefakt | stativ eller rolig hånd |
| Maksimal manøver gjentas mange ganger | ubehag og endret prestasjon | begrens og avbryt ved symptom |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for spirometer omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Hygiene
Eget munnstykke og bakteriefilter per person; ikke del.
Frivillighet og helse
Ingen skal presses til maksimal pust eller holde pusten.
Ubehag
Stopp ved svimmelhet, hoste, smerte eller pustevansker.
Ikke medisinsk
Ingen diagnose, screening eller vurdering av sykdom.
Stopp straks ved svimmelhet, pustevansker, smerte eller defekt filter
La personen hvile, avslutt forsøket og følg skolens førstehjelpsrutiner ved behov.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til spirometer. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Fjern engangsdeler
Kasser etter lokal hygienerutine.
Rengjør flow-head etter produsentens metode
Ikke få væske inn i trykktransduseren.
Tørk fullstendig
Restfukt endrer motstand og kan gi mikrobevekst.
Kontroller med kalibreringssprøyte
Avslører lekkasje og endret flow-head.
Spirometer eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Spirometer er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Spirometer | luftstrøm og volum i liter | bare relativ brystbevegelse |
| Respirasjonsbelte | frekvens og relativ dybde | absolutt volum |
| Peakflowmeter | maksimal strøm | hele spirogrammet |
| Respirometer | cellulær O₂-/gassrate | menneskelig pustestrøm |
Det elever ofte søker etter om Spirometer
Hva måler et spirometer?
Luftstrøm og beregnet luftvolum under inn- og utpust.
Hva er FEV₁?
Volumet som pustes ut første sekund av en standardisert forsert utpust.
Hvorfor må volum integreres?
Sensoren måler L/s; summering over tid gir liter.
Kan elever dele munnstykke?
Nei. Hver person skal ha eget munnstykke og filter.
Er resultatet en diagnose?
Nei. Skolespirometer brukes til undervisning, ikke medisinsk vurdering.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere spirometer, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar hvordan spirometeret virker.
Planlegg hygienisk forsøk.
Drøft baseline-drift.
Sammenlign TV og FVC.
Karakter 2–3
Kjenner igjen spirometer og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva er viktigst ved bruk av spirometer mellom elever?
Relevante forsøk i kjemi, biologi og fysikk
Spirometer inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Tidevolum
Mål rolig pust og variasjon før/etter lett aktivitet.
Minuttventilasjon
Kombiner TV og pustefrekvens.
FVC/FEV₁-demonstrasjon
Lær definisjon og metode uten diagnostikk.
Pustemønster
Sammenlign strøm- og volumkurve ved ulik kontrollert aktivitet.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Differansetrykk, luftstrøm, volum, FEV1/FVC/TV og hygienisk bruk.
Undervisningsbruk, kanaler, engangsmunnstykker og ikke-medisinsk avgrensning.
Kompetansemål om biologiske problemstillinger, metodevalg, data, metabolisme og drøfting.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
