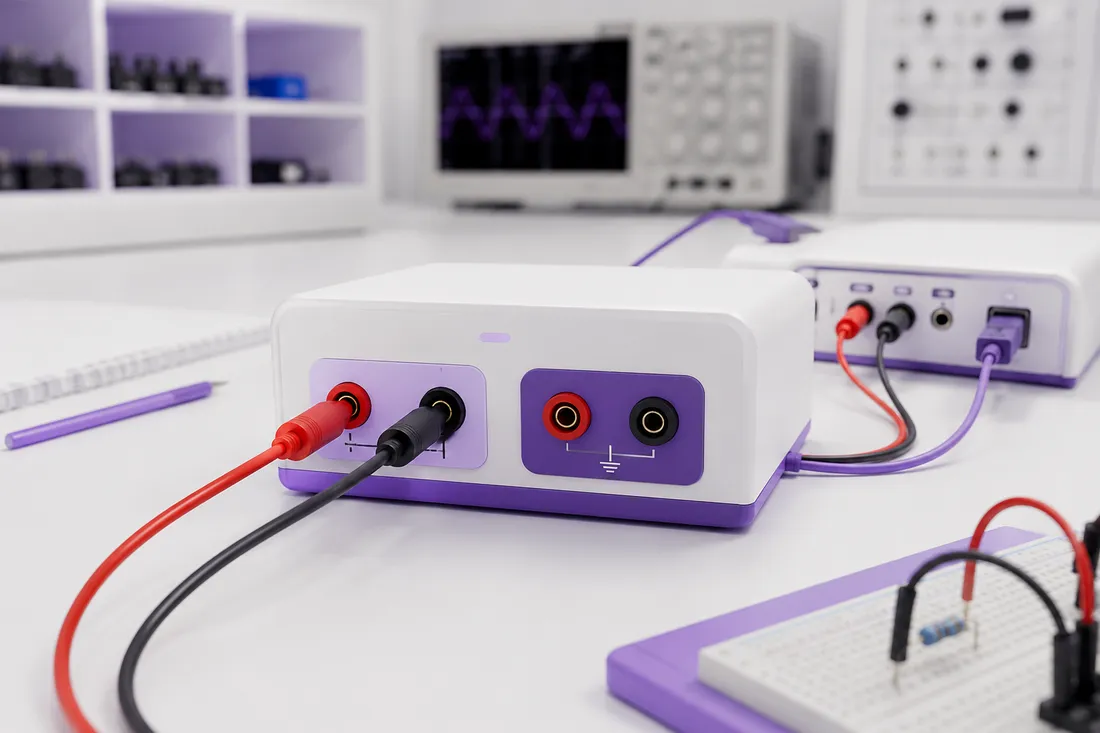

Hva er Spenningssensor, og hva brukes det til?
En spenningssensor måler potensialforskjellen mellom to punkter og omformer den til et signal for datalogger eller programvare. Den kobles parallelt over komponenten eller spenningskilden. En positiv verdi betyr vanligvis at den røde eller positive inngangen ligger på høyere elektrisk potensial enn referanseinngangen. For spenningssensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Sensoren bruker en høyimpedant differensialforsterker og ofte en spenningsdeler for å redusere signalet til elektronikkens sikre område. Analog-til-digital-omformeren sampler spenningen over tid. Inngangsimpedansen er høy, men ikke uendelig, så sensoren trekker en liten strøm og kan belaste høyimpedanskretser. For spenningssensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Spenningssensor brukes til batterier, motstander, kondensatorer, solceller, generatorer, galvaniske celler, RC-kretser og induksjonsforsøk. Den er særlig nyttig når tidsforløp, oscillasjoner eller flere kanaler skal registreres automatisk. For spenningssensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Spenningssensor = En spenningssensor måler potensialforskjellen mellom to punkter og omformer den til et signal for datalogger eller programvare
En skoleprobe er vanligvis beregnet for lavspente laboratoriekretser og skal ikke brukes på strømnett, ukjent høyenergi eller spenning over spesifisert område. Dataloggerens jordingsmåte må forstås før flere sensorer kobles til samme krets. For spenningssensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
- Kobling
- parallelt mellom to målepunkter
- Fortegn
- bestemmes av valgt polaritet
- Kretspåvirkning
- endelig inngangsimpedans trekker litt strøm
- Digital kvalitet
- område, oppløsning, sampling og båndbredde
Relaterte emner: laboratorieutstyr, datalogger, måleusikkerhet, feilkilder, praktisk eksamen, Fysikk 1, Biologi 1, Naturfag.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva spenningssensor kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Positiv inngang
Definerer signalets positive retning.
Referanseinngang
Andre målepunkt; er ikke alltid galvanisk isolert fra loggerjord.
Spenningsdeler
Reduserer høyere innsignal til trygg intern spenning.
Differensialforsterker
Måler forskjellen og undertrykker felles signal innen spesifikasjonen.
A/D-omformer
Sampler og kvantiserer signalet.
Isolerte ledninger
Beskytter mot utilsiktet kontakt og kortslutning.
Spenning, ladning og energi
Spenning er energi per ladning. I en resistiv krets kan den også knyttes til strøm og motstand. Under måling må sensorens inngangsimpedans inngå som en parallell belastning dersom kilden har høy indre motstand. For spenningssensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
U = W/Q og U = RITyper, størrelser og faglige bruksområder
Spenningssensor finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Differensiell lavspenningsprobe
Måler mellom to punkter med flytende differanse innen begrenset fellesområde.
Jordreferert probe
Én inngang er knyttet til loggerens jord og kan kortslutte feil koblingspunkt.
Høyspenningsprobe
Bruker større spenningsdeler, isolasjon og sikkerhetskrav.
Trådløs spenningssensor
Reduserer kabeldrag og kan gi galvanisk separasjon av loggeren, avhengig av modell.
| Variant | Bruk | Begrensning |
|---|---|---|
| Differensiell probe | spenning over komponenter og celler | ukjent nettspenning |
| Jordreferert kanal | enkle kretser med felles null | måling mellom to aktive flytende punkter |
| Multimeter | rask manuell kontroll | lang tidsserie |
| Oscilloskop | signalform og høy båndbredde | langsom miljølogging |
Slik velger du riktig variant og arbeidsbetingelser
Velg spenningssensor ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Forventet spenning
Velg område over maksimum, men ikke så stort at oppløsningen blir unødvendig dårlig.
Referanse og isolasjon
Finn ut om inngangen er differensiell, jordet eller galvanisk isolert.
Signalhastighet
Sampling og båndbredde må være høy nok for den raskeste endringen.
Kildens impedans
Vurder om sensorens inngang endrer kretsen merkbart.
Parallellkobling betyr ikke risikofri kobling
En feilplassert jordet probe kan lage en ny strømvei. Tegn målekoblingen før ledningene settes på.
Korrekt bruk av Spenningssensor
Korrekt bruk av spenningssensor begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Kontroller område og maksimalspenning
Les probe og grensesnitt, ikke bare programvareinnstilling.
Identifiser referanse
Avklar om svart inngang er flytende eller jordet.
Gjør kretsen spenningsløs ved montering
Koble sikkert før energien tilføres når mulig.
Koble parallelt
Plasser inngangene på hver side av komponenten uten å bryte strømveien.
Velg DC eller AC/analysemodus
Fortegn og tidsserie må passe problemstillingen.
Kjør en kjent kontroll
Mål et batteri eller referansesignal og kontroller polaritet.
Logg med passende sampling
Unngå aliasing og lagre rådata.
Fjern energi før omkobling
Ladede kondensatorer kan beholde farlig spenning.
Spenningssensortrener: kilde og instrumentbelastning
Juster kildespenning og inngangsimpedans. Modellen viser hvorfor en måleprobe kan trekke ned en høyimpedanskilde.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For spenningssensor er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Inngangsimpedans
Sensoren danner en spenningsdeler med kildens indre motstand.
Common-mode-område
En differensiell probe kan ha liten differanse, men begge punkter kan likevel ligge utenfor tillatt nivå mot jord.
Jordsløyfe
To jordede kanaler kan koble sammen punkter som kretsen ikke skulle ha felles.
Kvantiseringssteg
A/D-omformerens bits fordeles over hele området; stort område gir grovere steg.
Aliasing
Et raskt periodisk signal kan se langsommere eller feilformet ut når sampling er for lav.
Båndbredde
Selv høy samplingsrate hjelper ikke hvis analogfronten filtrerer signalet.
Kontaktpotensial
Dårlige eller ulike metaller i småspenningsmåling kan introdusere termiske spenninger.
Kondensatorutlading
Sensoren og kretsmotstanden bestemmer hvor raskt en lagret spenning faller.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For spenningssensor må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Feil polaritet | kurven får motsatt fortegn | definer rød og svart før måling |
| Belastning | for lav målt U | vurder inngangsimpedans og buffer |
| Jordsløyfe | endret krets og støy | bruk differensiell/isolert løsning |
| Overområde | metning eller skade | større område og stoppgrense |
| Lav sampling | alias og feil toppverdi | øke rate og kontrollere båndbredde |
Resultatet må tolkes, ikke bare avleses
Måleverdien skal alltid vurderes sammen med rådata, kontroll, kalibrering, oppløsning, responstid og de konkrete betingelsene i forsøket. For spenningssensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer spenningssensor, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Proben kobles i serie | kretsen brytes og signalet blir meningsløst | koble parallelt |
| Svart ledning antas alltid flytende | utilsiktet kortslutning via jord | sjekk grensesnittet |
| Kondensator anses utladet straks | restspenning og støt | mål og bruk utladningsmotstand |
| Programvareområdet endres uten fysisk kontroll | proben kan fortsatt overbelastes | respekter maskinvaregrense |
| Glattet kurve brukes som rådata | topper og tidsforsinkelse skjules | bevar og vis råserie |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for spenningssensor omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Lavspenning i skolelaboratoriet
Hold deg innen utstyrets oppgitte kategori og spenning.
Ladede kondensatorer
Utlad kontrollert og bekreft med måling.
Skadde ledninger
Ta proben ut av bruk ved sprukket isolasjon eller løs klemme.
Strømnett
Skoleprober uten korrekt sikkerhetskategori skal ikke brukes på nettspenning.
Stopp ved ukjent spenning, overområde eller varm/skadet ledning
Koble fra energikilden, sikre kondensatorer og vurder instrumentkategori før ny måling.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til spenningssensor. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Oppbevar ledninger uten skarpe knekk
Skjulte brudd gir intermittent signal.
Rengjør klemmer
Oksid og fett gir ustabil kontakt.
Test null og kjent kilde
Avslører offset og polaritetsfeil.
Beskytt mot kjemikalier
Elektrolytt og korrosjon kan skade isolasjon og klemmer.
Spenningssensor eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Spenningssensor er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Spenningssensor | tidsserie og flere kanaler | rask håndkontroll |
| Multimeter | allsidig og robust rutinemåling | automatisk lang logging |
| Oscilloskop | rask signalform | langsam måling med enkel analyse |
| Elektrometer | svært høy impedans og små strømmer | vanlige skolekretser |
Det elever ofte søker etter om Spenningssensor
Hvordan kobles en spenningssensor?
Parallelt mellom to punkter. Den positive inngangen definerer fortegnet.
Hva er forskjellen på differensiell og jordet probe?
Differensiell måler mellom to innganger; jordet probe har en inngang knyttet til systemjord og kan lage uønsket forbindelse.
Hvorfor blir spenningen lavere når sensoren kobles til?
Kilden har høy indre motstand og sensorens endelige inngangsimpedans belaster den.
Hva betyr overområde?
Signalet ligger utenfor måleområdet; avlesningen metter og kan ikke brukes, og maskinvaren kan skades.
Hvordan unngår man aliasing?
Bruk sampling klart over signalets høyeste relevante frekvens og kontroller sensorens båndbredde.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere spenningssensor, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Vis korrekt måling over en motstand.
Forklar instrumentbelastning.
Drøft jordsløyfe.
Vurder en klippet kurve.
Karakter 2–3
Kjenner igjen spenningssensor og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hvordan kobles en spenningssensor over en komponent?
Relevante forsøk i kjemi, biologi og fysikk
Spenningssensor inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
RC-krets
Logg lading og utlading og finn tidskonstant.
Galvanisk celle
Mål polaritet og cellespenning under ulik belastning.
Induksjon
Registrer spenningspuls når magnetfelt endres.
Solcelle
Mål åpen kretsspenning og lastkurve.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Differensiell spenningsmåling, polaritet, tilkobling og skolebruk.
Kompetansemål om forsøk, datanalyse, modeller, krefter, bevegelse og elektriske kretser.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
